Automatischer Portallader KHG-232

Vorschubgeschwindigkeit, m/min 12
Be- und Entladehäufigkeit, Mal/Min 12
Mindestpaneelgröße, mm 300 x 300
Maximale Paneelgröße, mm 2400 x 800
Plattenstärke, mm 10-60
Paneellänge, mm 300-2400
Plattenbreite, mm 300-800
Tischplattengröße, mm 2400 x 800
Höhe des Arbeitstisches, mm 950
Leistung, kWt 8.1
Maximale Belastung, kg 1500

Bestímmung

Der automatische Portallader KHG-232 wird zum automatischen Beladen von Werkstücken auf Durchlaufkantenanleimmaschinen und CNC-Bohrzentren eingesetzt.

Zunächst wird das Werkstückpaket automatisch in den Einleger geladen. Anschließend nimmt das System mit Vakuumsaugern nacheinander ein Werkstückpaket auf und bewegt es zum zweiten Modul mit Rollenförderern.

Gleichzeitig mit der Bewegung der Werkstücke durch die Vakuumsauger hebt das erste Modul das Werkstückpaket auf die erforderliche Höhe und bereitet das nächste Paket für das Einlegen vor. Die Rollen dienen dazu, die Werkstücke an der Anschlagleiste auszurichten.

Beispiele für Produktionslinien

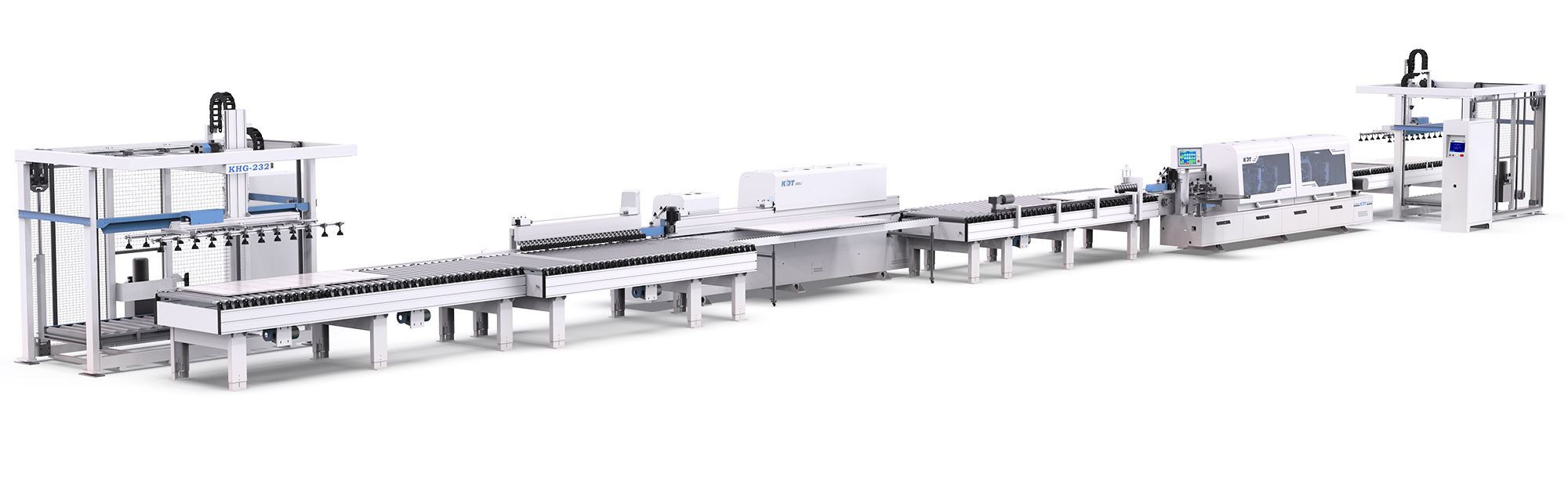

Diagramm der Kantenanleimlinie

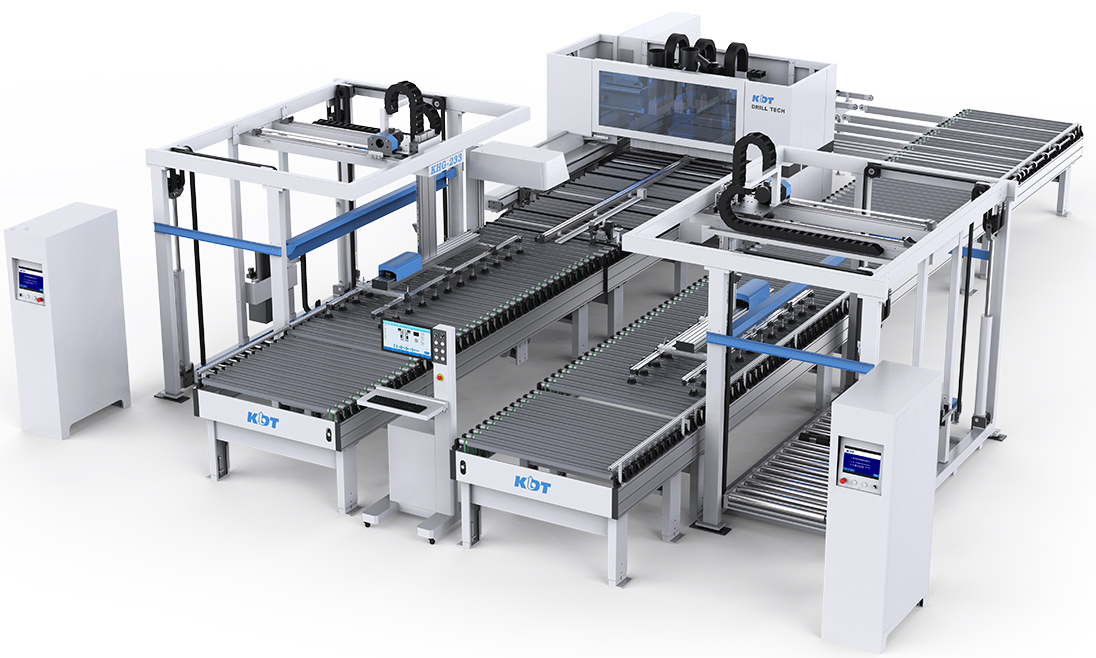

NC-Bohrlinie

Konstruktionsvorteile

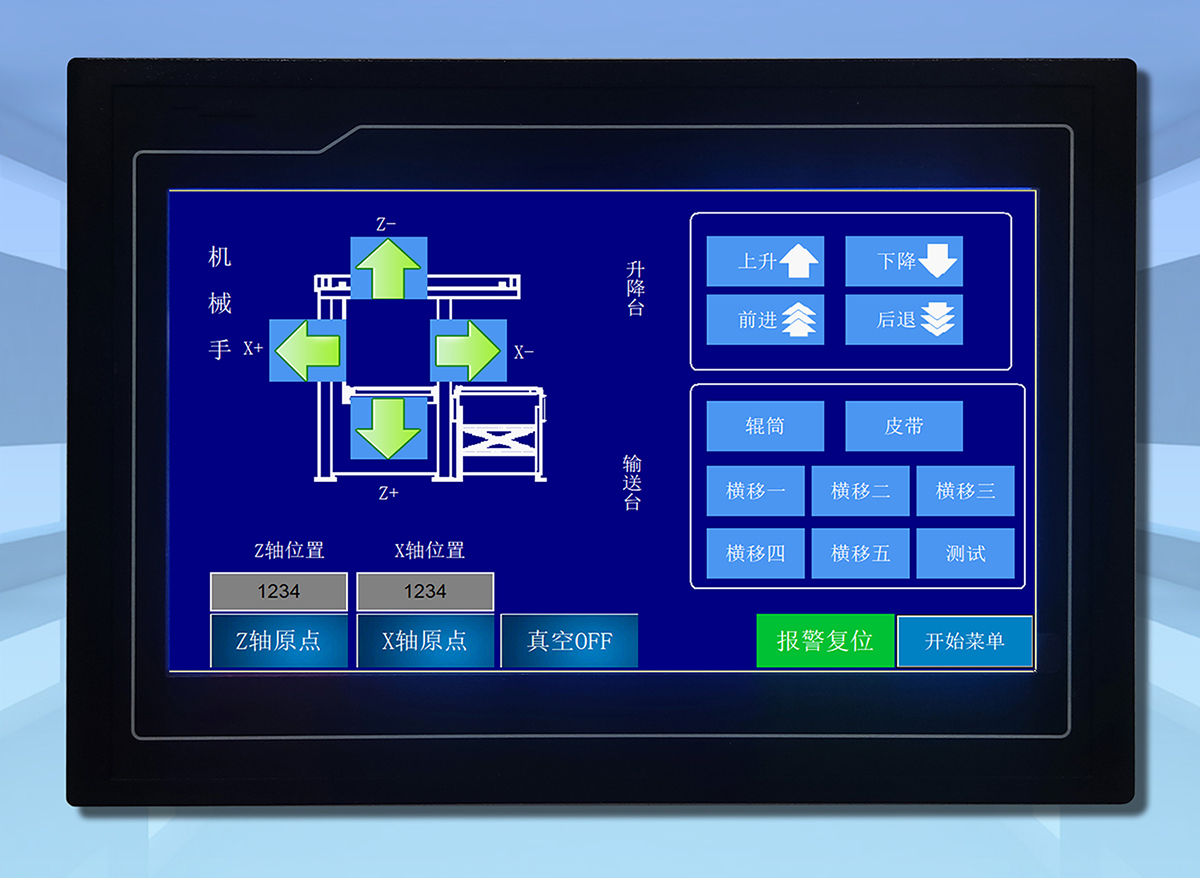

Unabhängiger Steuerschrank mit Touchscreen, unabhängiger SPS-Steuerung und Frequenzregler.

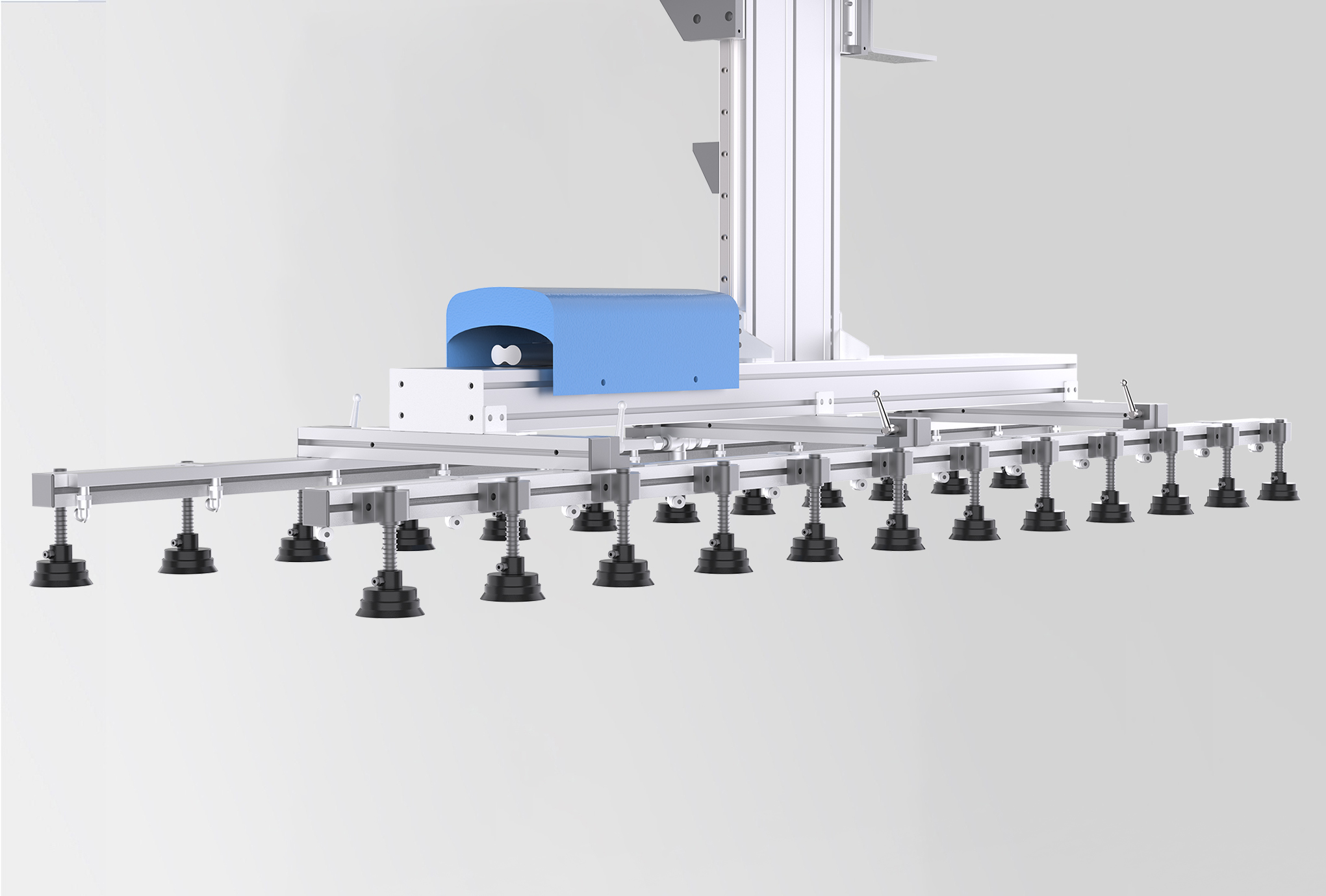

Mit dem Doppel-Vakuumgreifer können Sie mehrere Werkstücke gleichzeitig greifen.

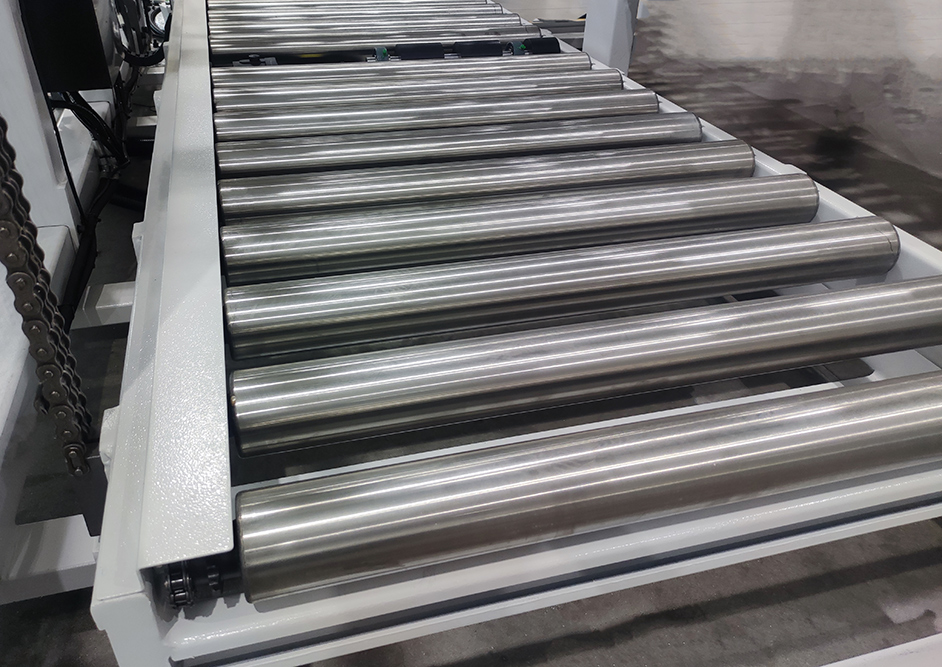

Rollentisch mit Metallrollen und Kettenhebe-/Senksystem.

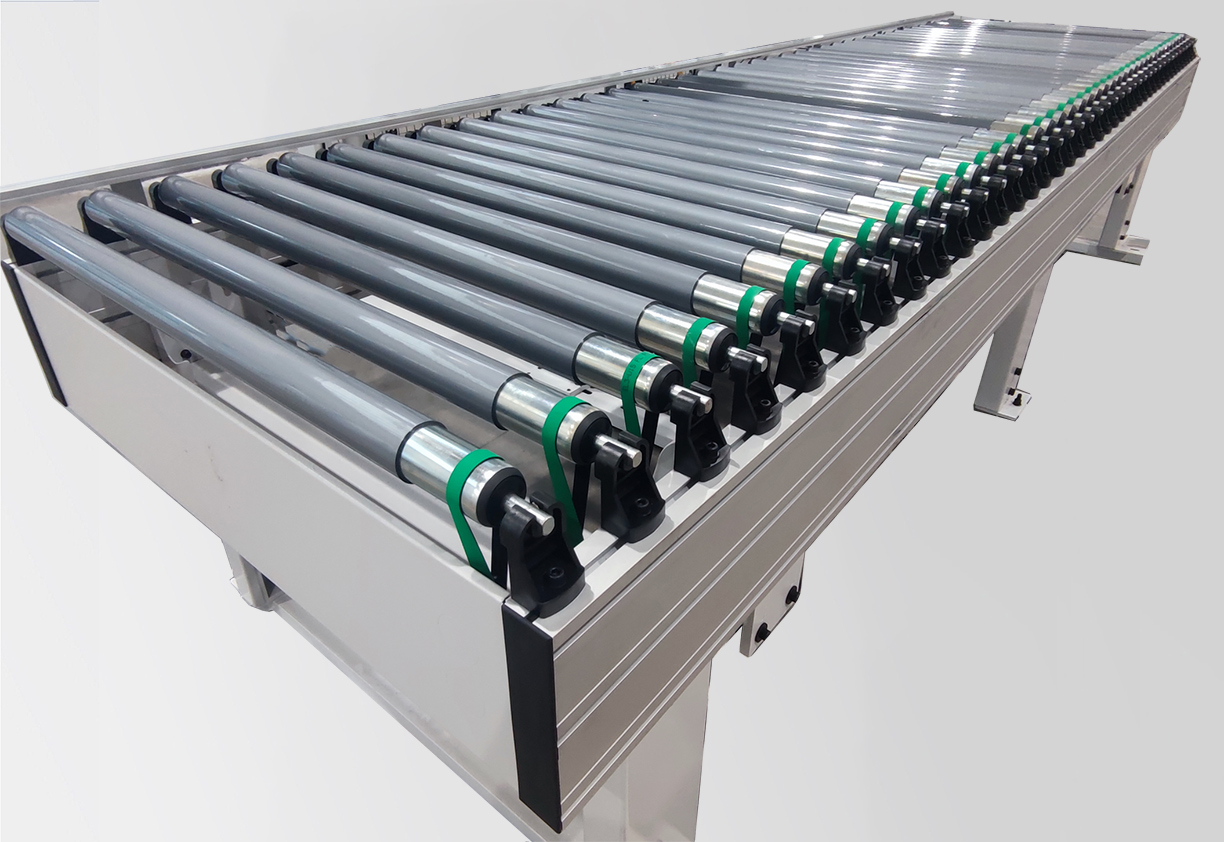

Hochwertige Transportrollen gewährleisten einen stabilen Betrieb und verfügen über eine gummierte Oberfläche.

Technische Daten von Automatisierungssysteme
Vorschubgeschwindigkeit, m/min	12
Be- und Entladehäufigkeit, Mal/Min	12
Mindestpaneelgröße, mm	300 x 300
Maximale Paneelgröße, mm	2400 x 800
Plattenstärke, mm	10-60
Paneellänge, mm	300-2400
Plattenbreite, mm	300-800
Tischplattengröße, mm	2400 x 800
Höhe des Arbeitstisches, mm	950
Leistung, kWt	8.1
Maximale Belastung, kg	1500
