Automatischer Portallader KHG-230
- Vorschubgeschwindigkeit, m/min 12
- Be- und Entladehäufigkeit, Mal/Min 12
- Mindestpaneelgröße, mm 300 x 300
- Maximale Paneelgröße, mm 2400 x 800
- Plattenstärke, mm 10-60
- Paneellänge, mm 300-2400
- Plattenbreite, mm 300-800
- Tischplattengröße, mm 2400 x 800
- Höhe des Arbeitstisches, mm 950
- Leistung, kWt 8.1
- Maximale Belastung, kg 1500
Bestímmung
Der automatische Portallader KHG-230 wird für das automatische Beladen von Werkstücken auf Durchlauf-Bohr- und Einleimzentren verwendet. Zuerst wird das Werkstückpaket automatisch in den Loader eingelegt.
Danach nimmt das System mit Vakuumsaugern nacheinander ein Werkstückpaket ab und bewegt es zum zweiten Modul mit Rollen- und Riementransportern. Gleichzeitig hebt das erste Modul während der Bewegung der Werkstücke mit den Vakuumsaugern das Werkstückpaket auf die erforderliche Höhe, um das nächste Paket für die Entladung vorzubereiten.

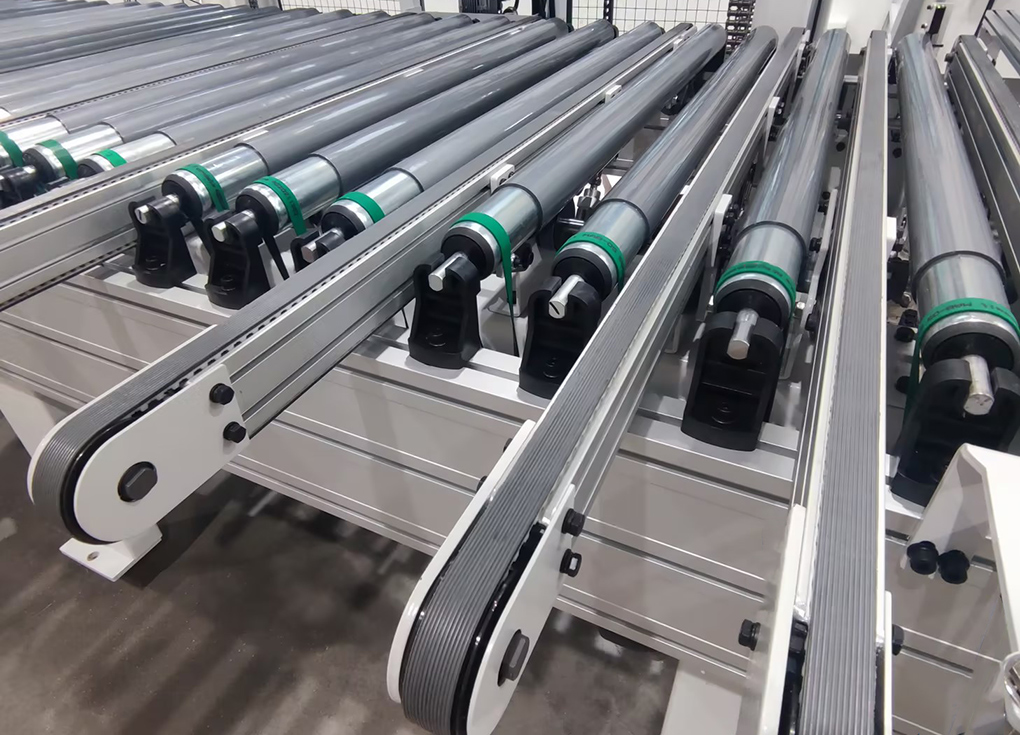

Die Rollen übernehmen die Funktion des Ausrichtens der Werkstücke entlang der Anschlagschiene. Nach dem Ausrichten heben die Riementransporter die Werkstücke über die Rollen und transportieren sie in die Maschine.

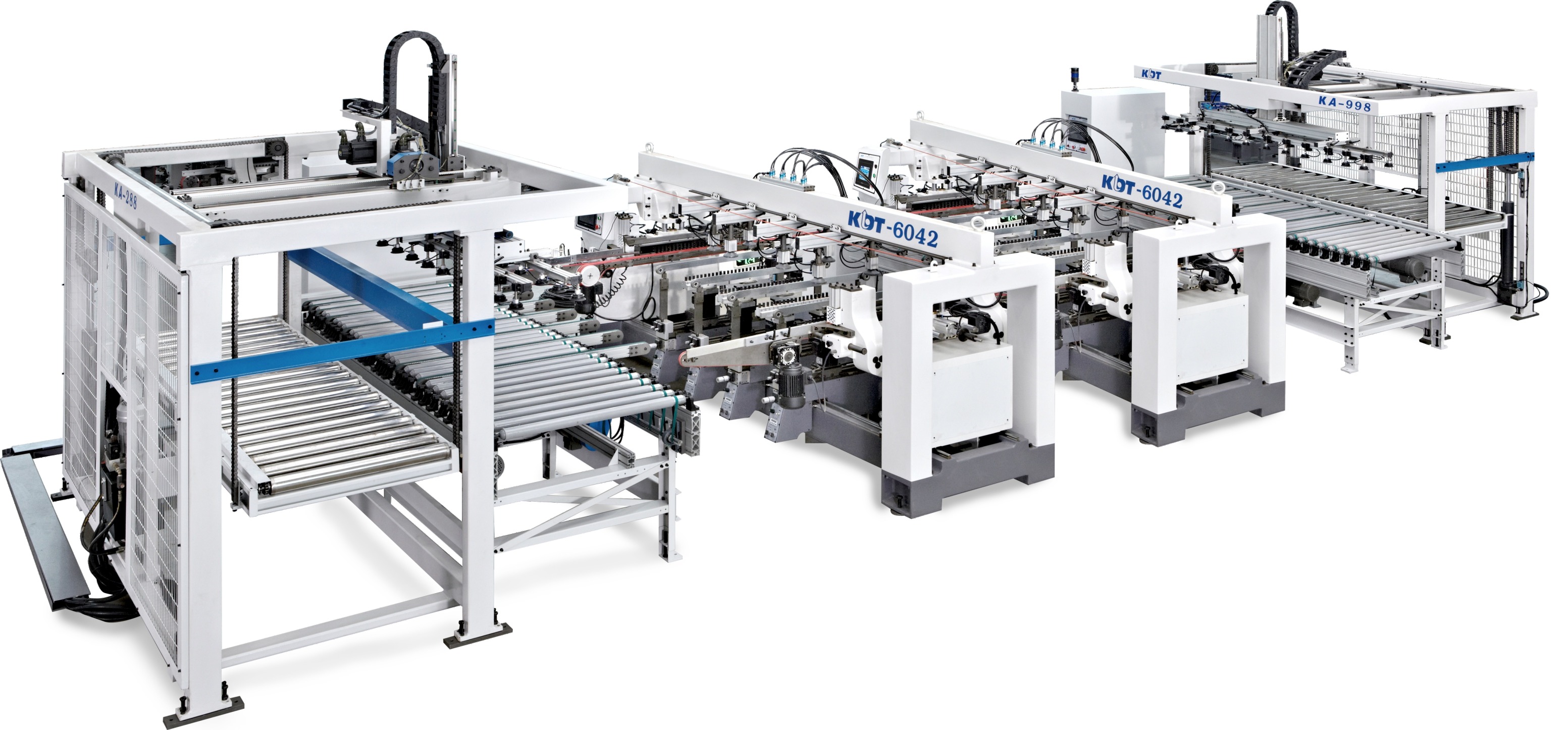

Schema der Bohr- und Schweißlinie
Konstruktionsvorteile
| Technische Daten von Automatisierungssysteme | |
| Vorschubgeschwindigkeit, m/min | 12 |
| Be- und Entladehäufigkeit, Mal/Min | 12 |
| Mindestpaneelgröße, mm | 300 x 300 |
| Maximale Paneelgröße, mm | 2400 x 800 |
| Plattenstärke, mm | 10-60 |
| Paneellänge, mm | 300-2400 |
| Plattenbreite, mm | 300-800 |
| Tischplattengröße, mm | 2400 x 800 |
| Höhe des Arbeitstisches, mm | 950 |
| Leistung, kWt | 8.1 |
| Maximale Belastung, kg | 1500 |
