Formatkreissäge KS-132C

Bestímmung

Die Formatkreissäge KS-132C mit schwenkbarem Sägeaggregat ist für die Bearbeitung von Plattenmaterialien (beschichtete Spanplatten, mitteldichte Faserplatten, Sperrholz, beschichtete Massivholzplatten, Kunststoffe usw.) zu Zuschnitten nach Maß konzipiert. Empfohlen für Möbel- und Tischlerbetriebe; Mehrschichtbetrieb ist möglich.

Kennzeichnende Merkmale

• Der Rollenschlitten garantiert höchste Schnittqualität, Spielfreiheit in der Schlittenbewegung sowie einen reibungslosen und leichten Lauf über die gesamte Lebensdauer der Maschine.
• Der hohe Metallanteil der Sägeeinheit erhöht die Lebensdauer der Einheiten deutlich, da sie nahezu vibrationsfrei arbeiten.
• Der leistungsstarke Sägewagen besteht aus einem mehrzelligen Aluminiumprofil mit einer Arbeitsbreite von 430 mm.

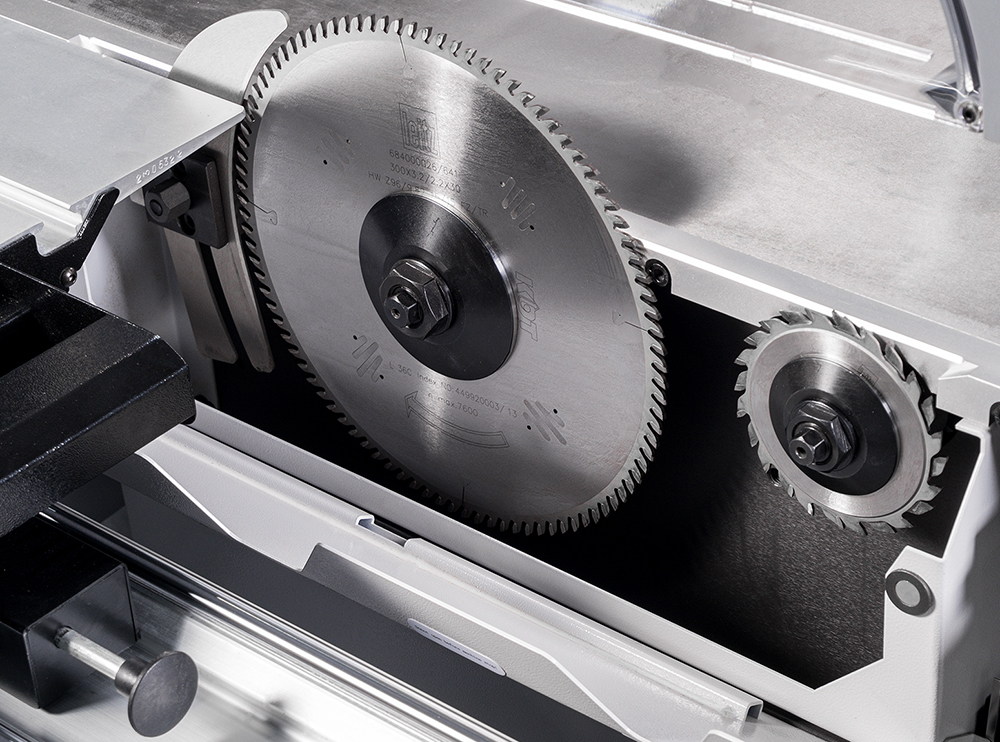

• Separate Elektromotoren-1,1/5,5 kW für Vorritz- und Hauptsäge ermöglichen den Mehrschichtbetrieb und das Schneiden unterschiedlichster Materialien.
• Elektrisches Heben und Senken des Hauptsägeblatts.
• Eine transparente, CE-zertifizierte Staub- und Staubschutzhaube für das Sägeblatt ermöglicht die visuelle Überwachung des Sägevorgangs und entfernt Sägespäne effektiv aus dem Schnittbereich.
• An den Abläng- und Parallelanschlägen sind digitale Zähler angebracht.

Konstruktive Vorteile

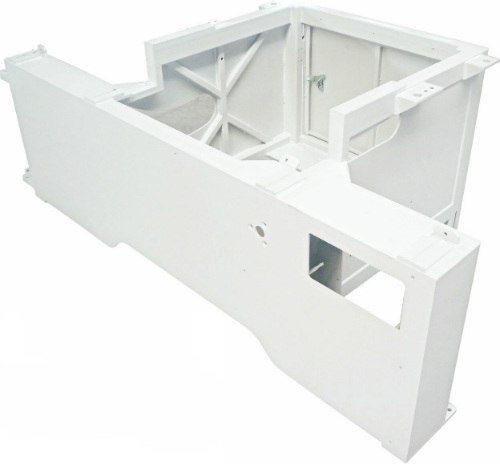

Das Maschinenbett wurde mithilfe einer CAD-Software konstruiert, die die maximal zulässigen Belastungen und Konstruktionsanforderungen berechnete und modelliert. Das geschweißte Bett wird gehärtet, um alle inneren Spannungen abzubauen, und anschließend auf einer fünfachsigen Metallbearbeitungsmaschine bearbeitet, wo alle Montageflächen und Bohrungen für Komponenten und Baugruppen gefräst werden.

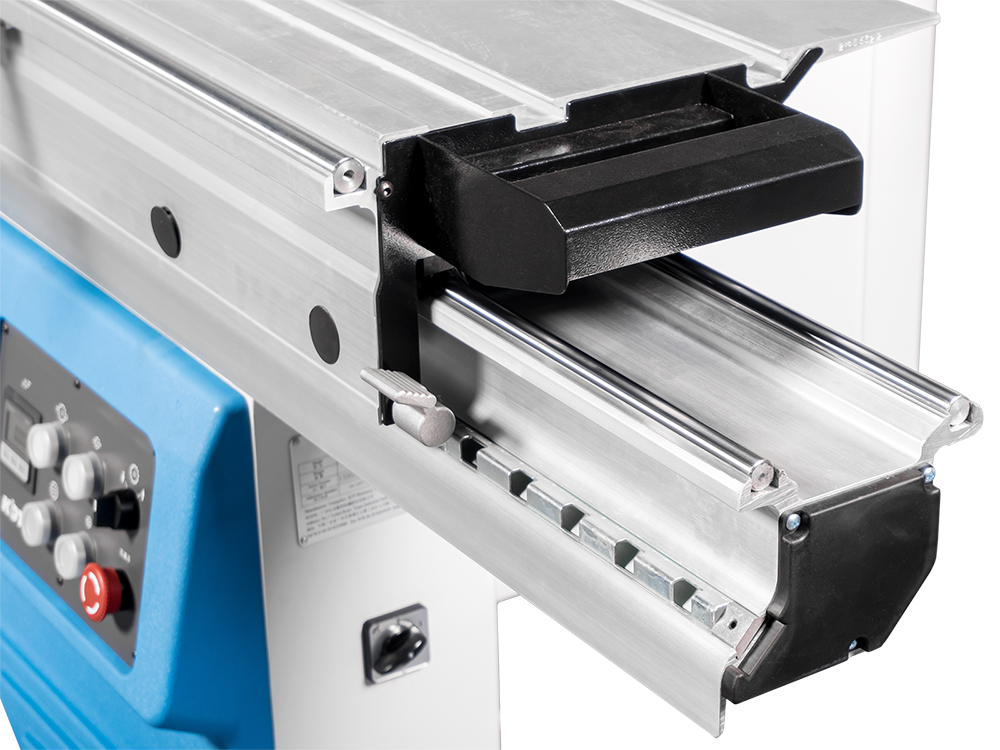

Der Rollenschlitten garantiert höchste Schnittqualität, Spielfreiheit in der Schlittenbewegung sowie einen reibungslosen und leichten Lauf über die gesamte Lebensdauer der Maschine.

Der hohe Metallanteil des Sägeaggregats erhöht die Lebensdauer der Aggregate deutlich, da diese nahezu vibrationsfrei arbeiten.

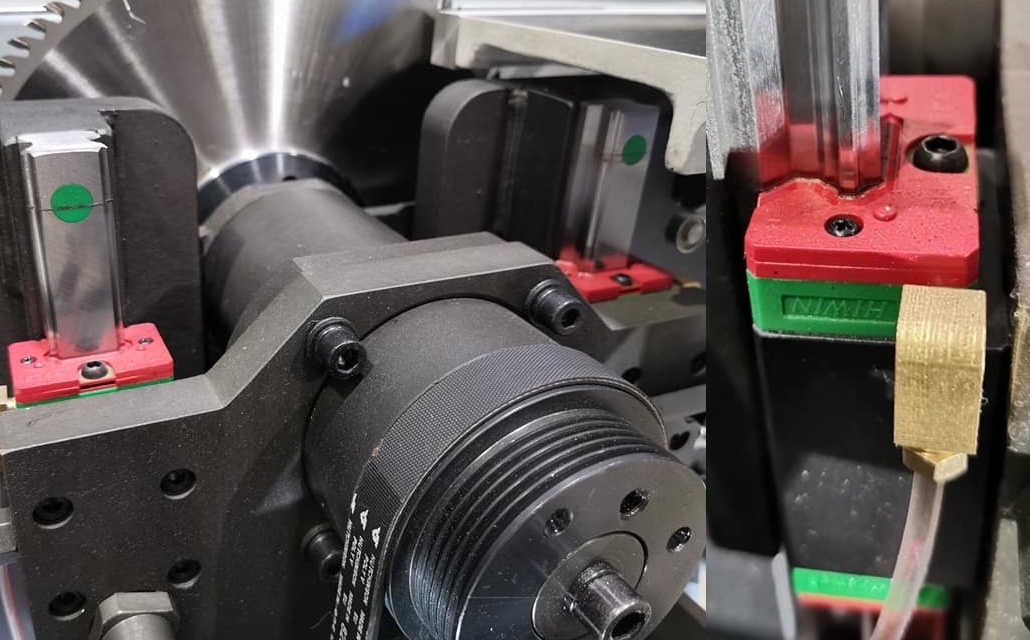

Linearlager und Führungen der taiwanesischen Firma HIWIN.

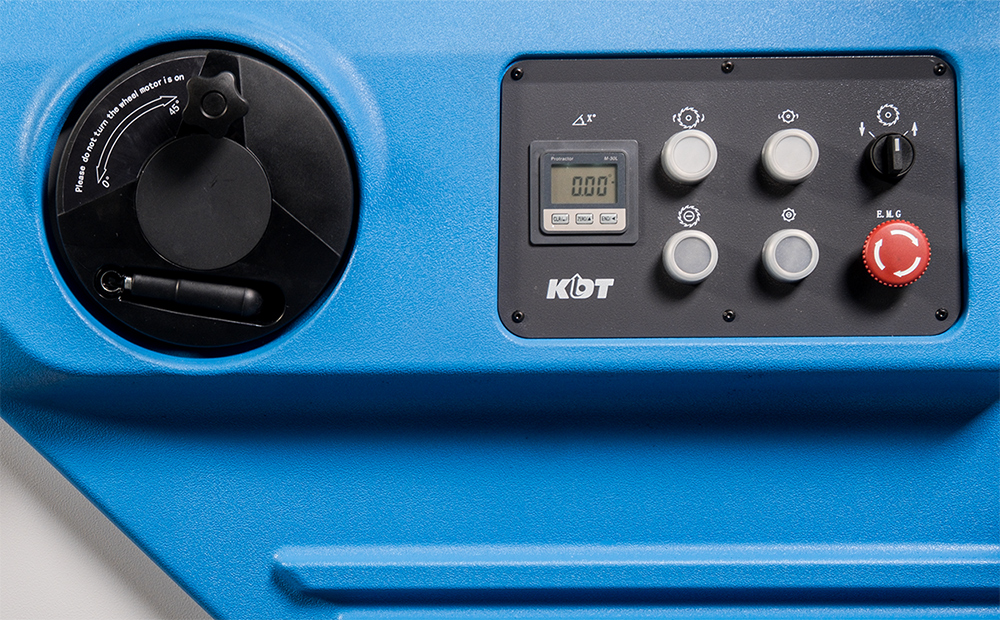

Das Maschinenbedienfeld mit elektrischem Heben und Senken der Hauptsäge ermöglicht schnelle Einstellungen der Sägeeinheit.

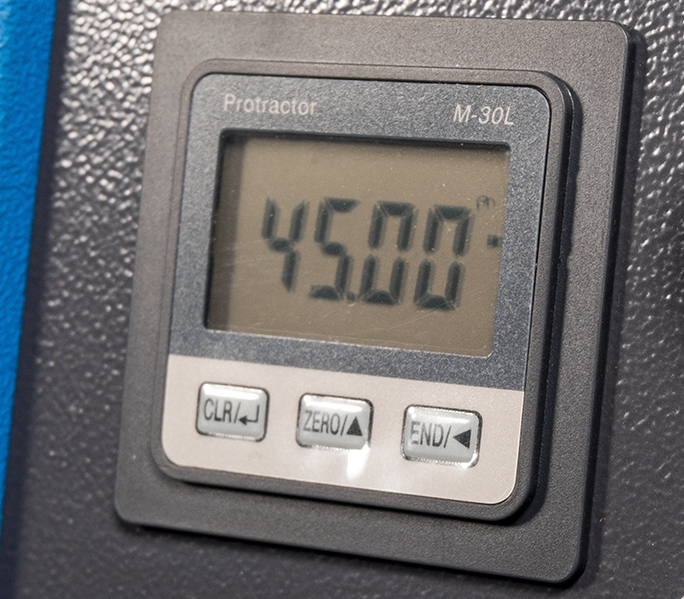

Der Schwenkwinkel des Sägeaggregats von 0°–45° wird über eine Digitalanzeige eingestellt, was eine hohe Positioniergenauigkeit gewährleistet.

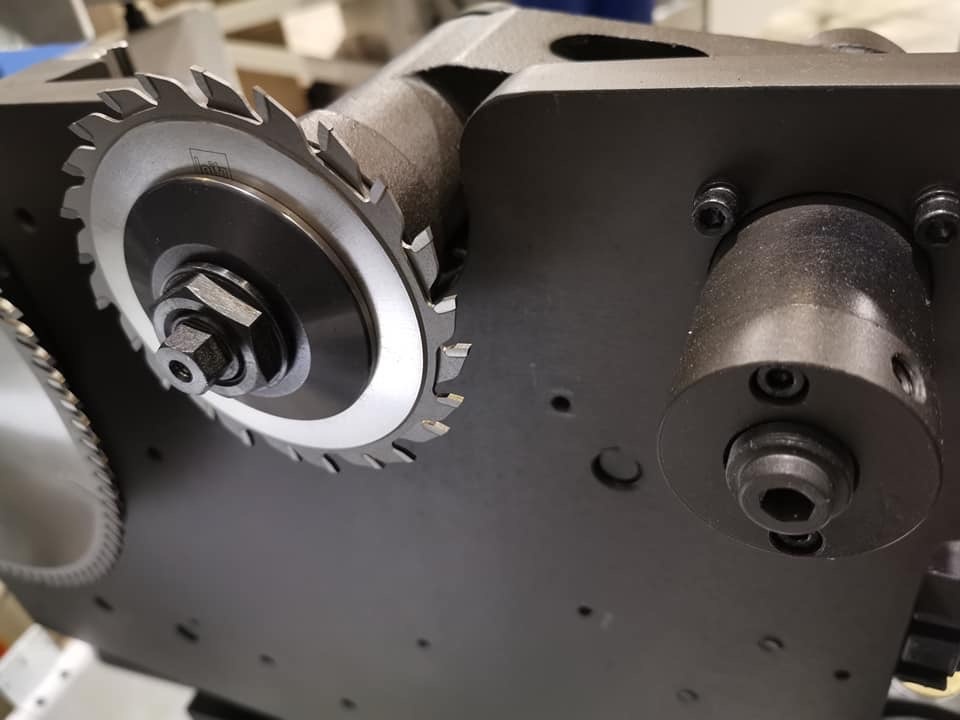

Griff zum Einstellen der horizontalen Position der Vorritzsäge.

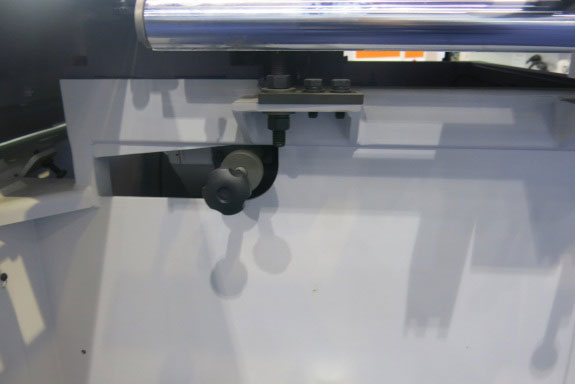

Ein praktischer Griff zur Höhenverstellung der Vorritzsäge ermöglicht eine schnelle Justierung des Gerätes.

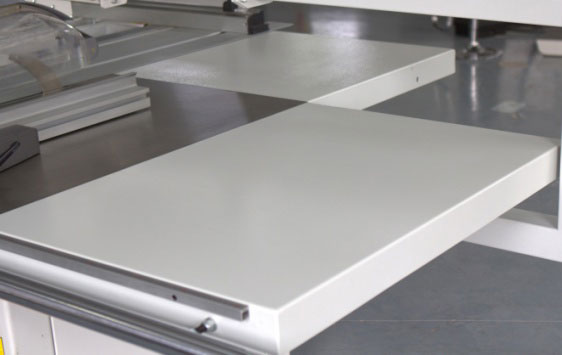

Dank der vollwertigen Zusatztische können Sie Platten in verschiedenen Größen schneiden.

Der Queranschlag (Lineal) ist mit Klappanschlägen mit optischen Linsen ausgestattet, die eine schnelle und präzise Einstellung auf die gewünschte Größe ermöglichen.

Bei Bedarf kann der Längenanschlag für Gehrungsschnitte in einem Winkel von 0°–45° gedreht werden.

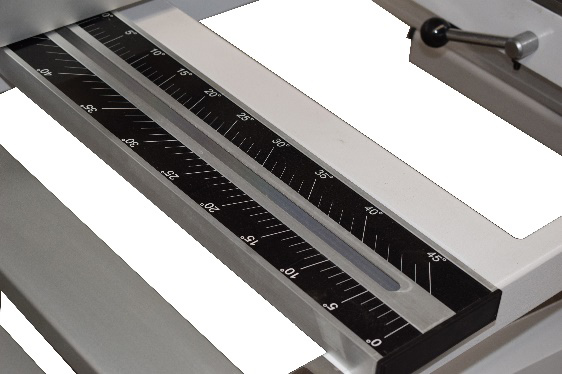

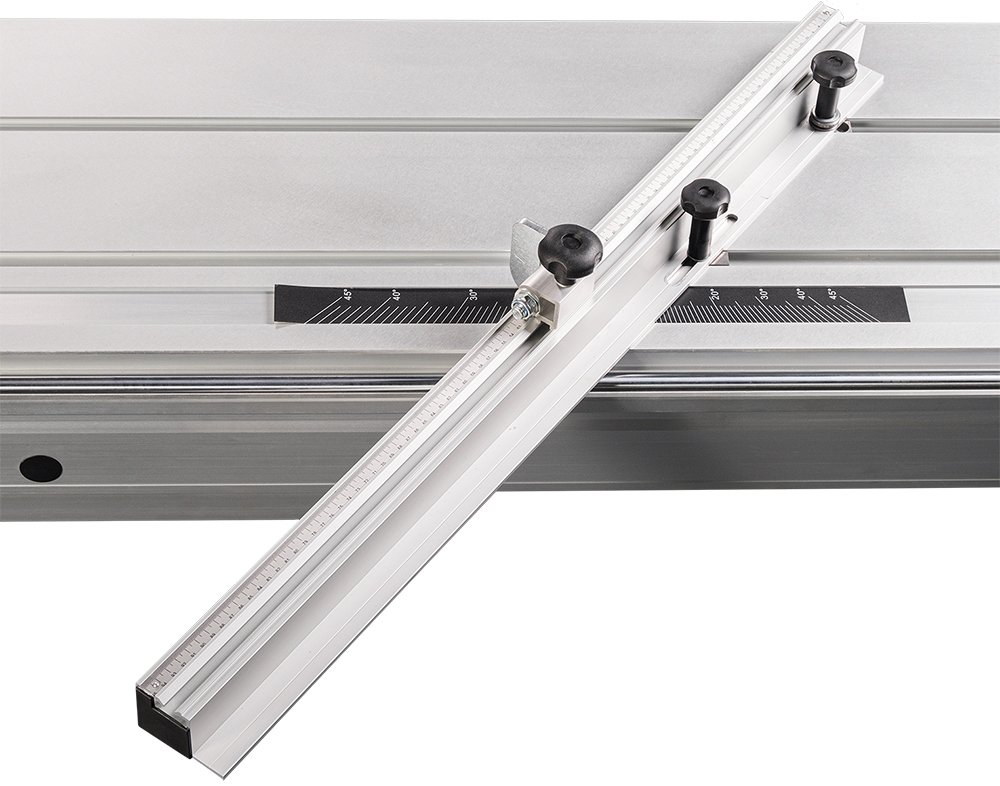

Winkellineal am Sägeschlitten für Winkelschnitte.

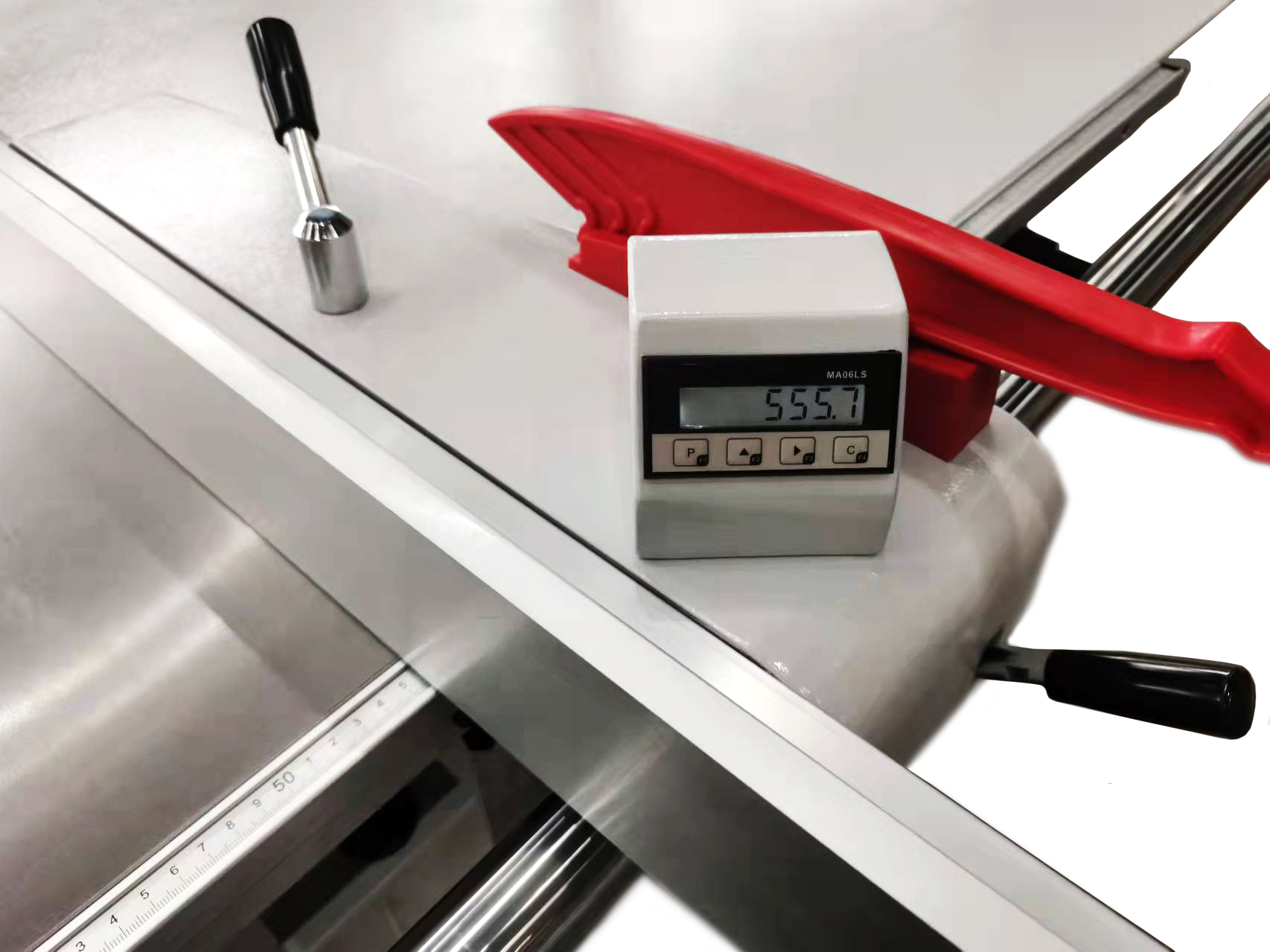

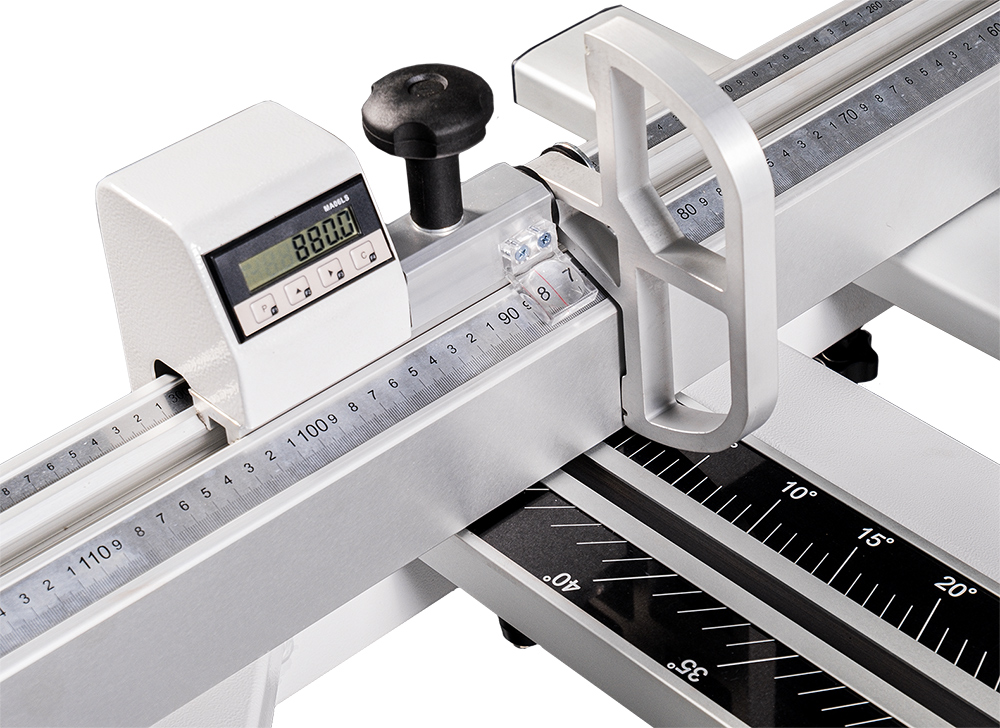

Ein Parallelanschlag mit elektronischer Digitalanzeige ermöglicht eine schnelle und präzise Einstellung des gewünschten Wertes. Der Schieber ist für sicheres Bedienen ausgelegt.

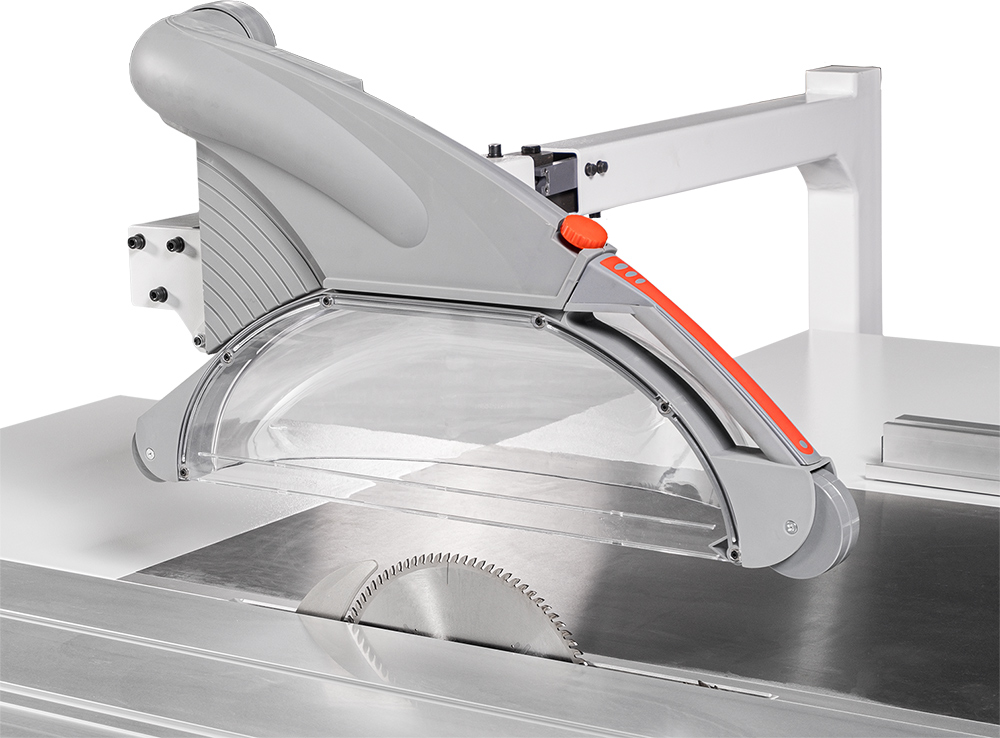

Die transparente Schutzabdeckung der CE-Kennzeichnung ermöglicht die visuelle Kontrolle des Sägevorgangs und sorgt für die gründliche Entfernung von Sägespänen aus dem Schnittbereich.

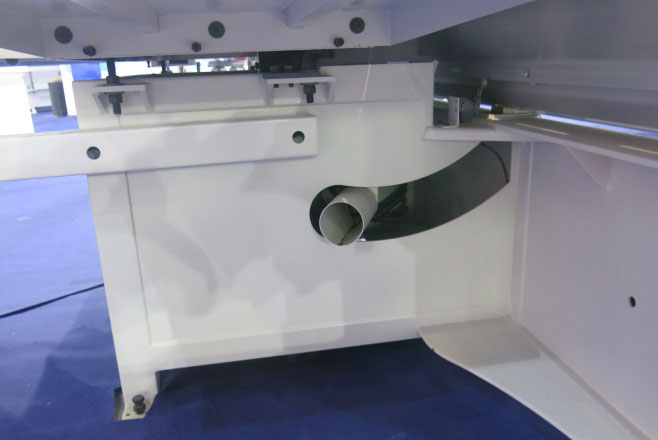

Das Hauptrohr zur Sägemehlabsaugung befindet sich im Motorraum.

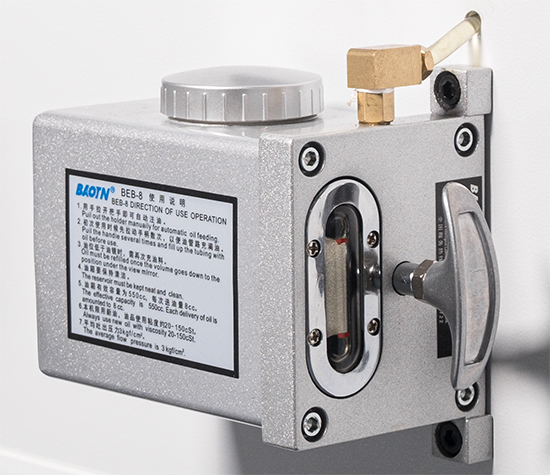

Eine Zentralschmieranlage schmiert alle wartungspflichtigen Komponenten und Baugruppen.

Die Maschine ist mit Leitz-Schneidwerkzeugen ausgestattet.

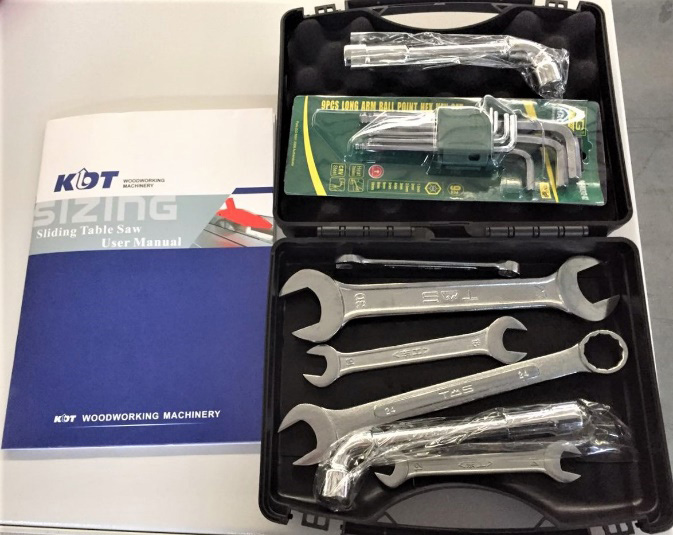

Ein Werkzeugsatz für die Maschinenwartung ist im Lieferumfang enthalten.
