Formatkreissäge KS-132PV

Bestímmung

Die Formatkreissäge KS-132PV mit PC und Servoantrieb ist für den sauberen Zuschnitt von Plattenmaterialien (beschichtete Spanplatten, mitteldichte Faserplatten, Sperrholz, beschichtete Massivholzplatten, Kunststoffe usw.) in Zuschnitte nach vorgegebenen Maßen konzipiert. Sie wird für Möbel- und Tischlerbetriebe empfohlen und ist für den Einsatz im Mehrschichtbetrieb geeignet.

Kennzeichnende Merkmale

• Die Möglichkeit, mit Optimierungsprogrammen zu arbeiten, ermöglicht die Programmierung von Schnittfolgen, den Etikettendruck und den Import von Schnittplandateien.
• Parallelanschlag mit Servomotor.
• Zwei Monitore – Hauptmonitor und Backup-Monitor für den zweiten Bediener.
• Am Ablänganschlag ist ein digitaler Zähler installiert.

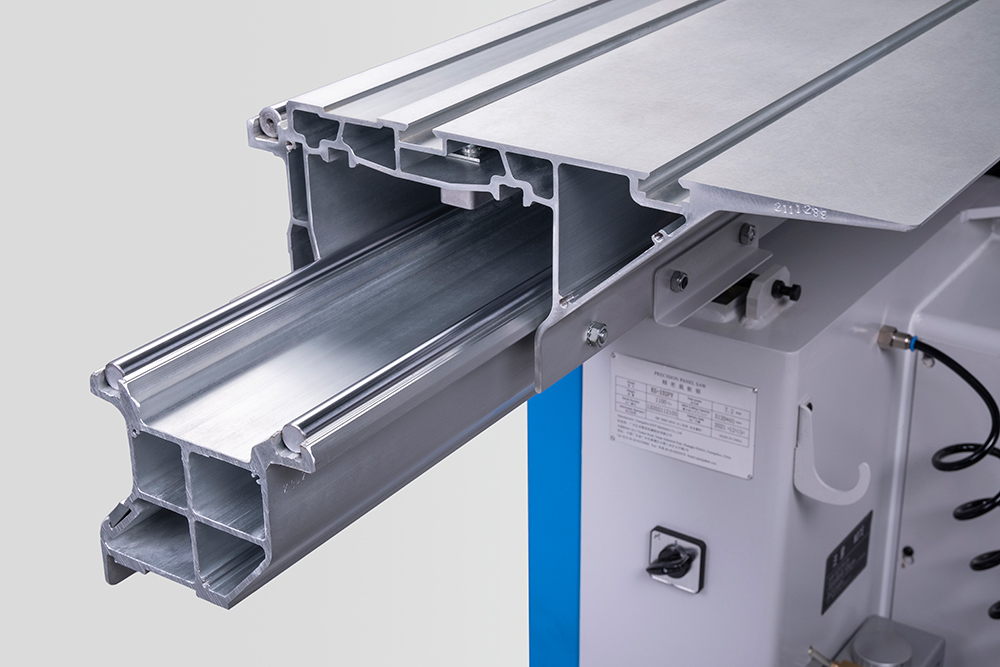

• Der Rollenschlitten garantiert höchste Schnittqualität, Spielfreiheit in der Schlittenbewegung sowie einen reibungslosen und leichten Lauf über die gesamte Lebensdauer der Maschine.
• Der hohe Metallanteil des Sägeaggregats erhöht die Lebensdauer deutlich, da es nahezu vibrationsfrei arbeitet.
• Leistungsstarker Sägeschlitten aus Aluminium-Mehrzellenprofil mit einer Arbeitsbreite von 430 mm.

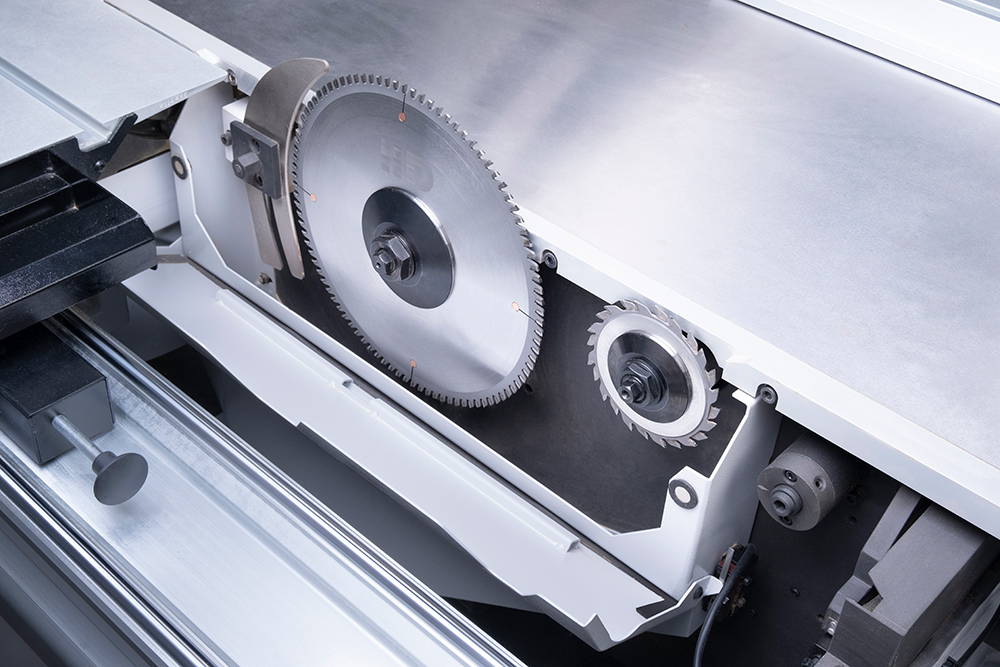

• Unabhängige 1,1/5,5 kW-Elektromotoren für Vorritz- und Hauptsäge ermöglichen den Einsatz der Maschine im Mehrschichtbetrieb und das Schneiden unterschiedlicher Materialien.
• Elektrisches Heben und Senken des Hauptsägeblatts.
• Eine transparente, CE-zertifizierte Staubschutzhaube für die Sägen ermöglicht die visuelle Überwachung des Sägevorgangs und entfernt effektiv Sägespäne aus dem Schnittbereich.

Konstruktive Vorteile

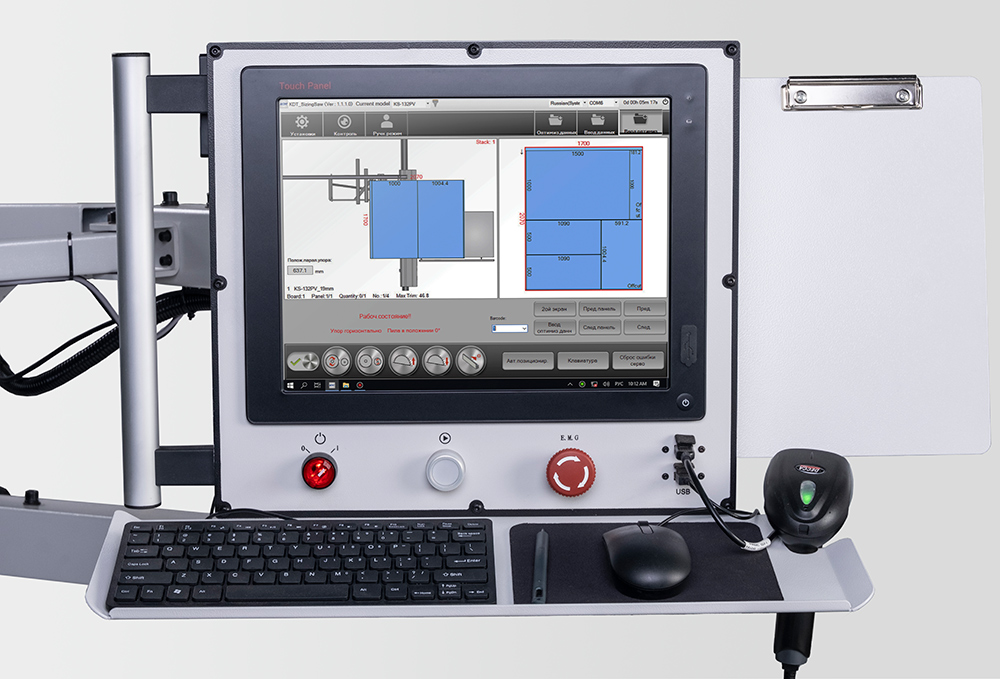

Ein Industrie-PC mit 15-Zoll-Touchscreen, Windows 10 und KDTsoft-Software ermöglicht die komfortable und zuverlässige Bedienung der CNC-Anlage. Die Steuereinheit steuert den Parallelanschlag mittels Servoantrieb und kippt die Sägeeinheit. Häufig genutzte Funktionen sind für eine komfortable und effiziente Bedienung im unteren Bildschirmbereich angeordnet. Die Steuereinheit verfügt über ein eigenes Optimierungsprogramm. Mehrere USB-Anschlüsse sind im Lieferumfang enthalten. Der Delta-Servomotor (Taiwan) und das hochpräzise Kugelgewindetrieb-Paar Hiwin (Taiwan) gewährleisten die Genauigkeit und Laufruhe des Anschlags. Die maximale Anschlaggeschwindigkeit beträgt 15 m/min.

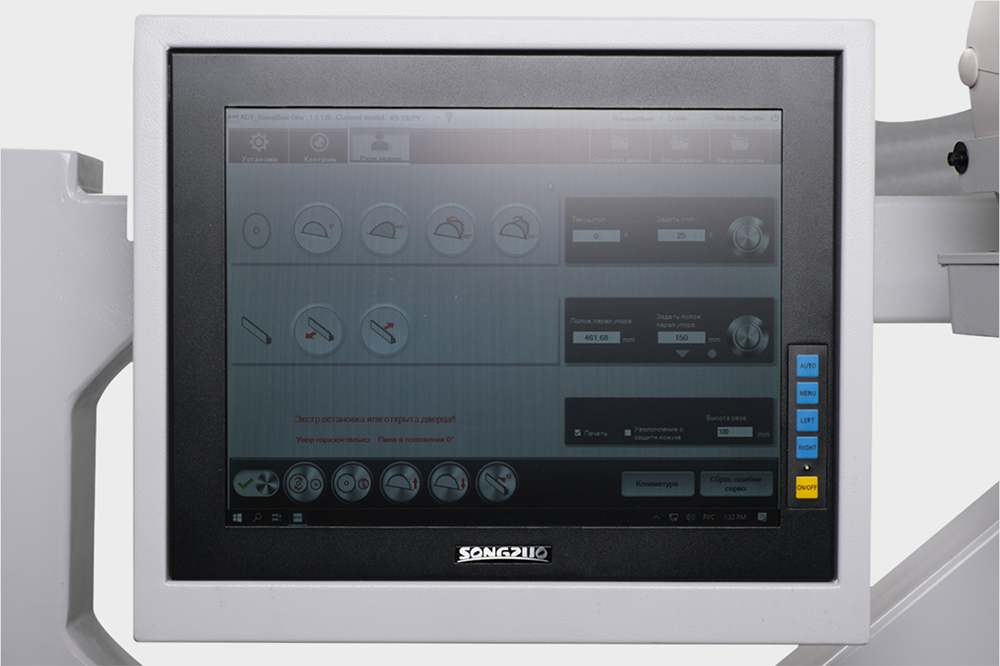

Für einen zweiten Bediener ist die Maschine mit einem zweiten Monitor ausgestattet, auf dem die Schnittkarte angezeigt wird.

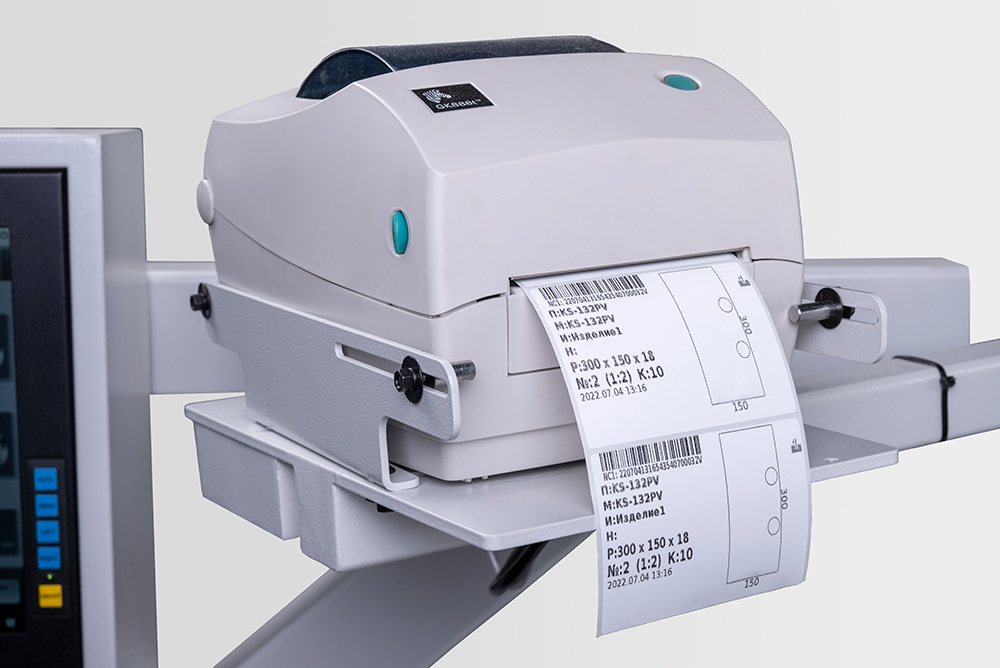

Etiketten mit den erforderlichen Teileinformationen und Barcodes können gedruckt werden. Die Etiketten können individuell an Ihre Bedürfnisse und Anforderungen angepasst werden. Ein Drucker ist im Lieferumfang enthalten.

Die Formatsäge KDT-132PV verfügt über die Möglichkeit, mit Programmen zur Schnittmusteroptimierung und zum Etikettendruck zu arbeiten.

Der Rollenschlitten garantiert höchste Schnittqualität, Spielfreiheit in der Schlittenbewegung sowie einen reibungslosen und leichten Lauf über die gesamte Lebensdauer der Maschine.

Der hohe Metallanteil des Sägeaggregats erhöht die Lebensdauer deutlich, da es nahezu vibrationsfrei arbeitet. Einseitige Schwenkmotoren mit manueller Drehzahlregelung: Diese Motoren werden speziell nach KDT-Spezifikationen gefertigt und für den Einsatz an Plattensägen optimiert. Die Aggregate verfügen über zwei Drehzahlen – 4000–5000 U/min – mit manueller Drehzahlwahl.

Linearlager und Führungen des taiwanesischen Unternehmens HIWIN. Eine der Kernkompetenzen von HIWIN ist die Herstellung hochwertiger Linearbewegungssysteme – Schlitten, Führungen, Schienen und Linearlager.

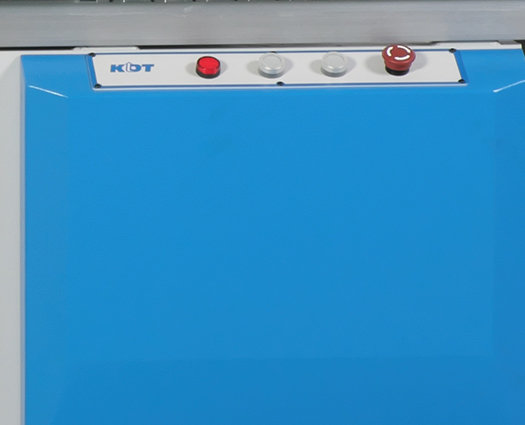

Über ein zusätzliches Bedienfeld am Rahmen lassen sich Haupt- und Vorritzsägenmotor schnell ein- und ausschalten sowie der Gehrungswinkel einstellen. Zur Sicherheit sind beide Bedienfelder mit Not-Aus-Tastern ausgestattet.

Horizontaler Verstellgriff für die Vorritzsäge.

Der praktische Höhenverstellgriff ermöglicht eine schnelle Einstellung der Einheit.

Durchgehende Zusatztische ermöglichen das Auftrennen von Platten unterschiedlicher Größe.

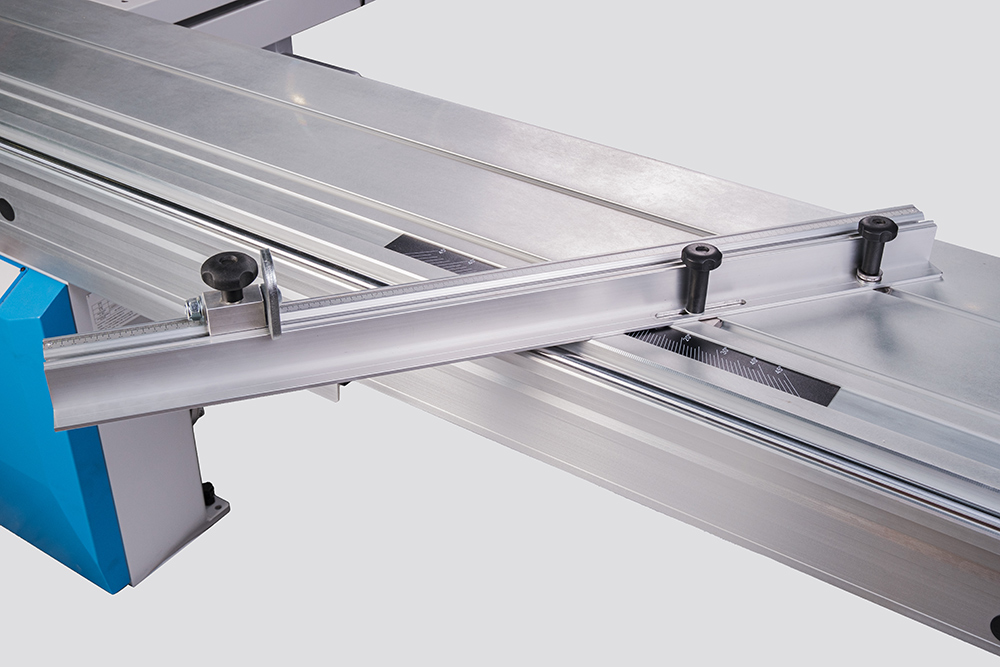

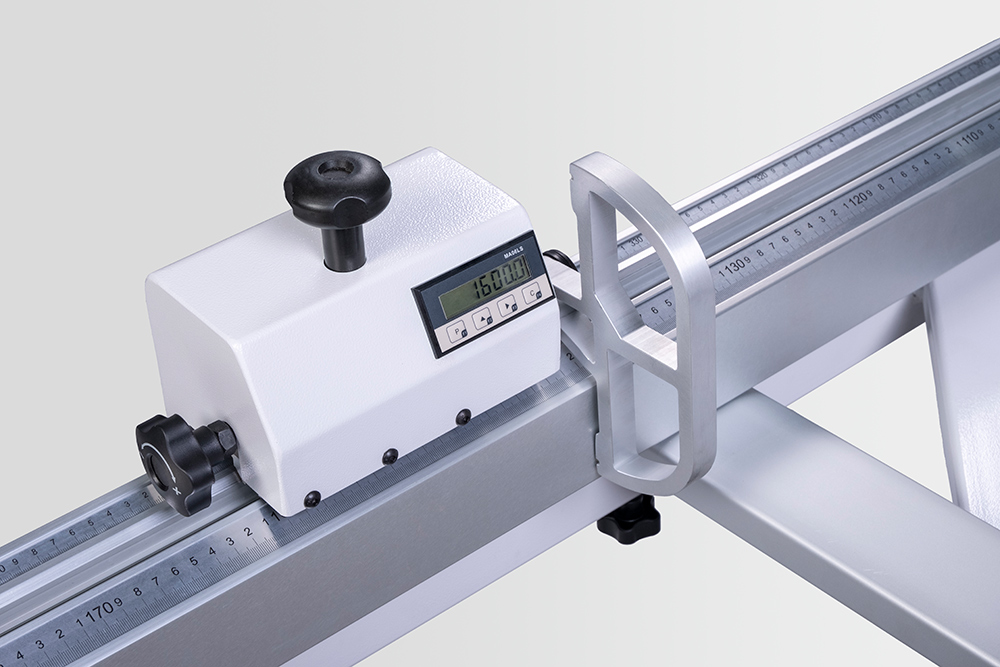

Der Längenanschlag (Lineal) ist mit zwei klappbaren Anschlagflächen ausgestattet, einer davon mit elektronischer Digitalanzeige für eine schnelle und präzise Einstellung auf die gewünschte Größe.

Bei Bedarf lässt sich der Längenanschlag für Gehrungsschnitte von 0° bis 45° drehen.

Winkelanschlag am Sägeschlitten für Gehrungsschnitte.

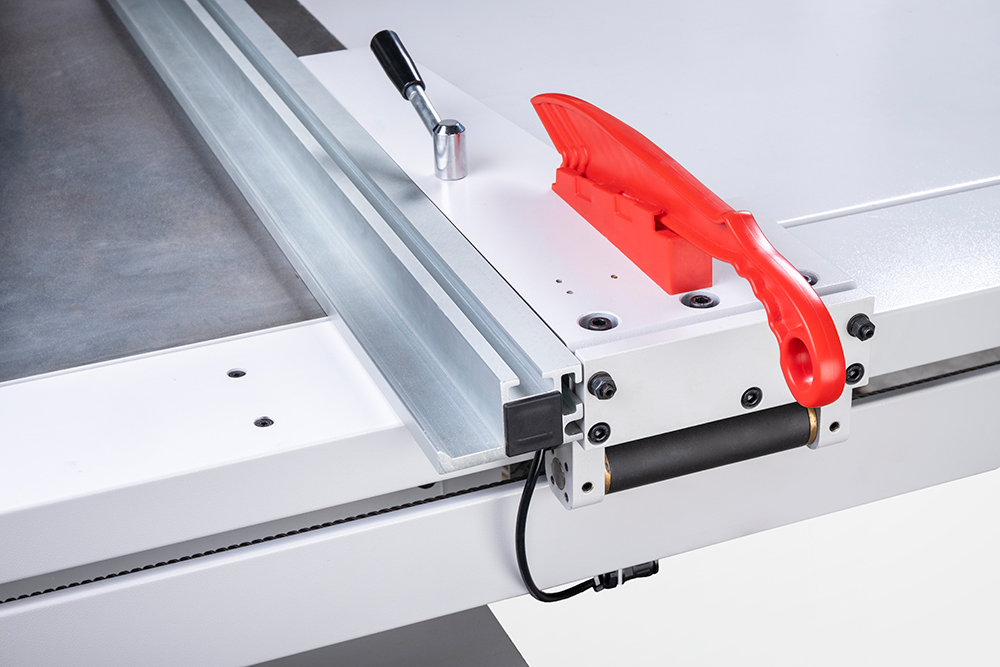

Der Schieber ist für sicheres Arbeiten mit schmalen Werkstücken ausgelegt. Der maximale Abstand vom Sägeblatt zum Parallelanschlag beträgt 1250 mm.

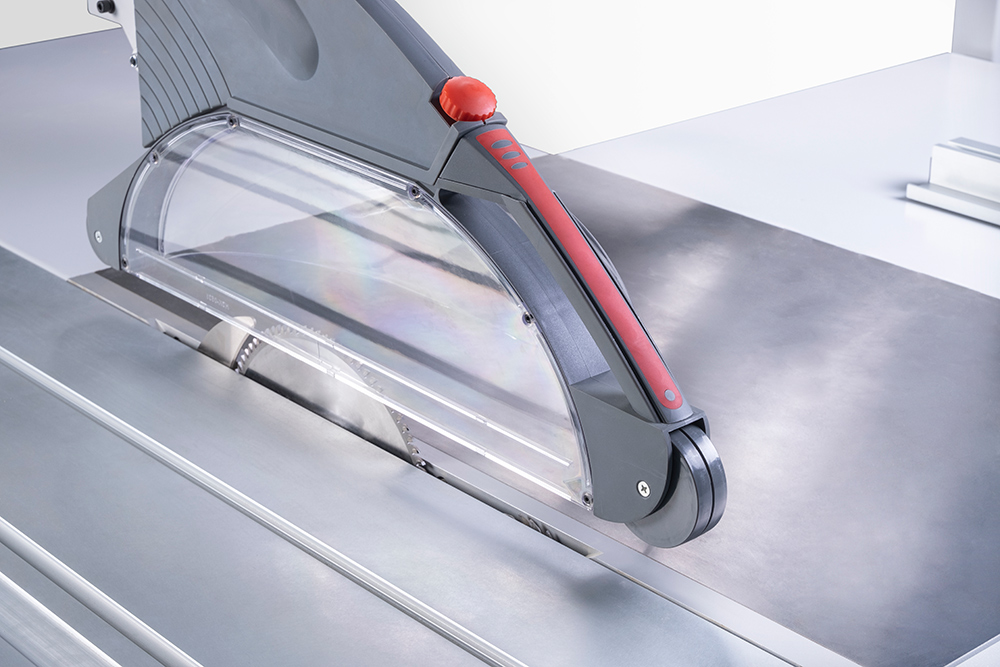

Eine transparente CE-Schutzabdeckung sorgt für visuelle Kontrolle des Schnitts und eine optimale Späneabfuhr aus dem Schnittbereich.

Der Maschinenrahmen wurde mit CAD-Software konstruiert, die die maximal zulässigen Belastungen und Konstruktionsanforderungen berechnet und modelliert. Der geschweißte Rahmen wird angelassen, um alle inneren Spannungen im Material abzubauen. Anschließend wird er auf einer 5-achsigen Metallbearbeitungsmaschine bearbeitet, wobei alle Montageflächen und Bohrungen für Komponenten und Baugruppen gefräst werden.

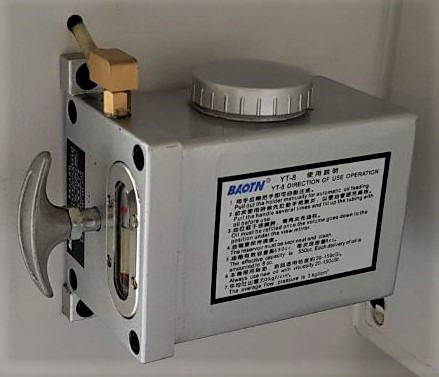

Eine Zentralschmieranlage sorgt für die Schmierung aller wartungspflichtigen Komponenten und Baugruppen.

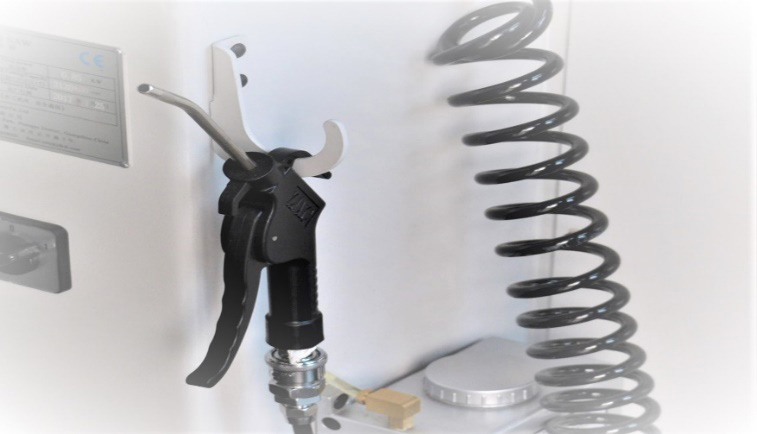

Eine Blaspistole ist im Lieferumfang der Maschine enthalten.

Die Maschine ist mit Leitz-Schneidwerkzeugen ausgestattet.

Ein Werkzeugsatz für die Maschinenwartung ist im Lieferumfang enthalten.
