Kantenschleifmaschine mit Fräseinheit S-K2S2J2G1W2

Einsatzbereich

Die Kantenschleifmaschine mit Fräseinheit S-K2S2J2G1W2 ist für das automatische Fräsen und Schleifen von Kanten an Frontprofilen, Möbelteilen, Türrahmenteilen und weiteren Bauteilen konzipiert. Sie wird für die Bearbeitung von Werkstücken aus Massivholz, MDF, furnierten Teilen und grundierten Oberflächen eingesetzt.

Die Maschine ist ausgestattet mit den folgenden Arbeitseinheiten:

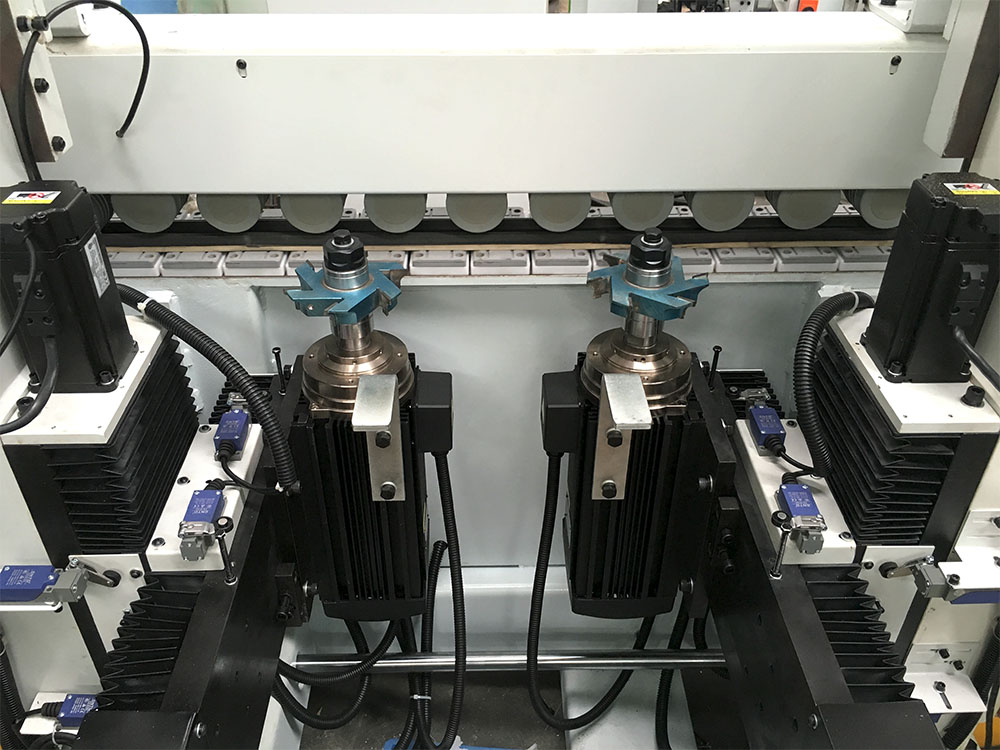

• „K“ – Fräseinheit. Formt hochwertige Kanten ohne Ausrisse. Möglichkeit zur Montage von 2 Profilfräsern.
• „S“ – Schleifeinheit mit pneumatischer Andrückleiste – 2 Stk.
• „J“ – Fräseinheit mit Radiusfräser zur Bearbeitung der Ober- und Unterkante des Werkstücks – 2 Stk.
• „G“ – Fräseinheit mit Radiusfräser zur Kantenglättung der Ecken – 1 Stk.
• „W“ – Universelle Schleifeinheit – 2 Stk.

Besondere Merkmale

• 9 unabhängige Arbeitseinheiten einschließlich der Fräseinheiten.
• Möglichkeit der Einstellung der Fräseinheit über Servoantriebe (Option).
• Profilieren und Schleifen der Kante in einem Durchgang.
• Herstellung und Schleifen eines integrierten Griffs in beliebigem Format in einem Durchgang.
• Einstellung und Bedienung der Maschine über das Bedienpult.
• Werkstückzuführung über Kettenförderer mit gummierten Auflagen.
• Werkstückpositionierung entlang einer Basisleiste.
• 2 Frässpindeln formen hochwertige Kanten ohne Ausrisse.
• Hub und Absenken der Schleifeinheiten werden programmatisch gesteuert, ohne manuelle Anpassung, was die Effizienz erhöht und Zeit spart.
• Bandgeschwindigkeit stufenlos über Frequenzumrichter einstellbar, geeignet für das Schleifen verschiedener Materialien.
• Schleifeinheiten können von -45° bis +45° geneigt werden, um lineares Schleifen der Kanten mit bestimmtem Winkel zu ermöglichen.
• Schaltschrank und Bedienpult mit Controller und Touchscreen befinden sich auf einer separaten Säule.

Konstruktive Vorteile

Das Bedienfeld mit benutzerfreundlicher Oberfläche und der Elektroschrank sind auf einem separaten Ständer untergebracht. Die Software ermöglicht die Steuerung aller Betriebsparameter der Maschine.

Merkmale:

• Maschinensteuerung über PLC.
• Maschine ausgestattet mit 10’’ Touchscreen.
• Vorschubgeschwindigkeit stufenlos einstellbar.
• Verwendung hochwertiger elektrischer Komponenten (Shilin, Schneider).

Die Werkstücke werden über einen Kettenförderer mit daran befestigten gummierten Auflagen zugeführt. Die Werkstücke werden entlang des gesamten Förderbandes durch eine obere Andrückleiste mit zwei Reihen gummierter Rollen und Riemen fixiert. Die Position der Werkstücke erfolgt entlang einer Basisleiste. Dieses Zuführ- und Fixiersystem von beiden Seiten gewährleistet eine zuverlässige und gleichmäßige Zuführung und verhindert ein Verrutschen der Werkstücke.

Der Hochgeschwindigkeitsmotor mit Drehzahlregelung arbeitet nur in einer Ebene und ist für die Profilbildung, das Fasen, Fräsen von Nuten, Abrichten sowie für hohe Präzision und Stabilität ausgelegt. Die Einstellung auf die gewünschte Größe erfolgt mechanisch über einen digitalen Zähler. Optional kann die Einstellung über Servomotoren vom Bedienpult aus vorgenommen werden.

Eigenschaften der Fräseinheit:

• 2 Fräsmotoren je 5,5 kW (5000–9000 U/min);
• Maximaler Fräserdurchmesser: 170 mm.
• Anti-Ausriss-Funktion.

Das Schleifen erfolgt mit einem endlosen Schleifband und einer pneumatischen Anpressleiste. Es dient zur Nivellierung der Kantenoberfläche und zur Beseitigung von mechanischen Bearbeitungsfehlern (Wellen, Stufen, Sägeabdrücke). Der Anpressdruck sowie der Ein- und Ausschaltzeitpunkt sind einstellbar, um Überbearbeitung und Verrutschen der Werkstückkante beim Eintritt in den Arbeitsbereich zu verhindern. Der Aggregatwinkel ist relativ zur Horizontalen verstellbar, sodass jede Profilform bearbeitet werden kann.

Eigenschaften der Schleifeinheit:

• 2 Elektromotoren je 2,2 kW (1420 U/min), Geschwindigkeit 0–14 m/min, regelbar über austauschbaren Frequenzumrichter Shilin (Taiwan);
• Oszillationsmechanismus. Druckregelung der Andrückleiste über Pneumatikzylinder.
• Bandabsaugung mit Druckluft, Absaughaube mit Anschlussstutzen.
• Schleifbandgröße – 2300 x 80 mm.
• Neigungswinkel der Schleifeinheit – -45° bis +45°.

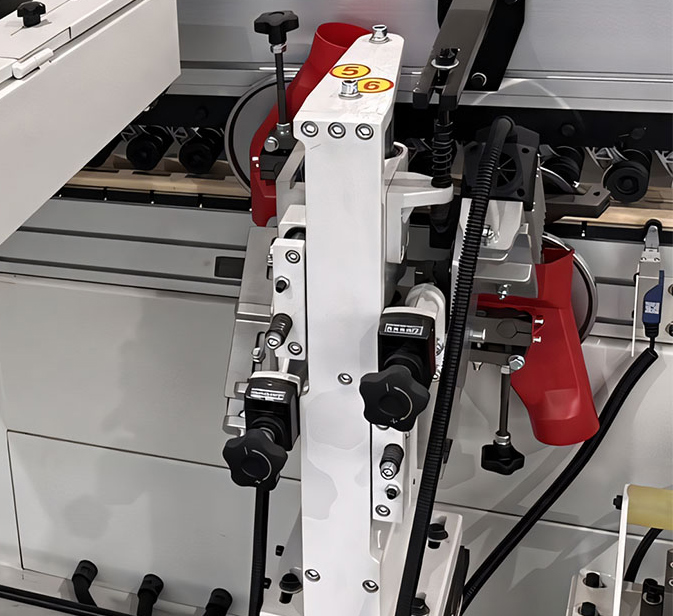

Die Fräseinheit „ J “ mit zwei Hochgeschwindigkeits-Frässpindeln (2 Motoren je 0,75 kW, 12000 U/min) mit Radiusfräsern, zur Abrundung der oberen und unteren Kanten des Werkstücks.

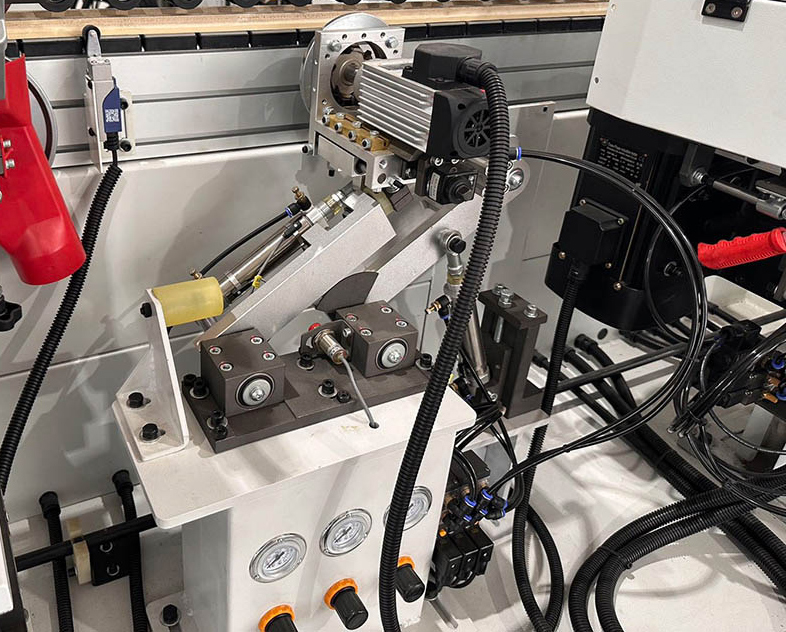

Die Fräseinheit „G“ mit Hochgeschwindigkeits-Frässpindel (Motor 0,75 kW, 12000 U/min) mit Radiusfräser, zur Bearbeitung aller vier Ecken des Werkstücks.

Der Kontaktzylinder der universellen Schleifeinheit „W“ kann je nach Bedarf mit unterschiedlichem Schleifmaterial bestückt werden.

Eigenschaften der universellen Schleifeinheit:

• 2 Elektromotoren je 1,5 kW (1420 U/min), Geschwindigkeit 0–12 m/min, regelbar über austauschbaren Frequenzumrichter Shilin (Taiwan).
• Schleifbandgröße – 890 x 100 mm.
• Oszillationssystem. Automatische Abriebkompensation.
• Neigungswinkel der Schleifeinheit: -45° bis +45°.
• Bandabsaugung, Absaughaube mit Anschlussstutzen.

Für das Schleifen profilierter Kanten werden Bürstenwalzen verwendet.

Für das Schleifen flacher Kanten werden Schleifbänder mit Schwammrolle verwendet.

Für komplexe Profile wird „Scotch-Brite“ mit Gegenprofilfräsen verwendet.

Oktagonales Schleifpapier wird auf der universellen Spindel für das Schleifen von Vertiefungen und Rillen am Profil eingesetzt.
