Kantenschleifmaschine S-S2W2

Einsatzbereich

Die Kantenschleifmaschine S-S2W2 ist für das automatische Schleifen von Kanten an Frontprofilen, Möbelteilen, Türrahmenteilen und weiteren Werkstücken konzipiert. Sie wird für die Bearbeitung von Werkstücken aus Massivholz, MDF, furnierten Teilen und grundierten Oberflächen eingesetzt.

Ausstattung der Maschine:

• "S" – Schleifeinheit mit pneumatischer Anpressleiste – 2 Stück
• "W" – Universelle Schleifeinheit – 2 Stück

Besondere Merkmale

• 4 unabhängige Arbeitseinheiten.
• Kantenschleifen in einem Durchgang.
• Einstellung und Steuerung der Maschine über das Bedienpult.
• Zuführung der Werkstücke über Kettenförderer mit aufmontierten Gummibelägen.
• Positionierung der Werkstücke entlang der Basisleiste.
• Das Heben und Absenken der Schleifeinheiten wird programmgestützt ohne manuelle Einstellung gesteuert, was die Nutzungseffizienz erheblich steigert und viel Zeit bei der Anpassung spart.
• Bandgeschwindigkeit stufenlos über Frequenzumrichter einstellbar, passend zum Schleifen verschiedener Materialien.
• Die Schleifeinheiten können von -45° bis +45° eingestellt werden, um lineares Schleifen von Enden mit Winkelanpassung zu ermöglichen.
• Schaltschrank und Bedienpult mit Controller und Touchscreen befinden sich in einer separaten Stele.

Konstruktive Vorteile

Bedienpult mit übersichtlicher Benutzeroberfläche und Schaltschrank sind auf einer separaten Stele montiert. Die Software ermöglicht die Steuerung aller Arbeitsparameter der Maschine.

Besonderheiten:

• Steuerung der Maschine erfolgt über PLC.
• Maschine ausgestattet mit 10" Touchscreen.
• Vorschubgeschwindigkeit stufenlos einstellbar.
• Hochwertige elektrische Komponenten (Shilin, Schneider) werden verwendet.

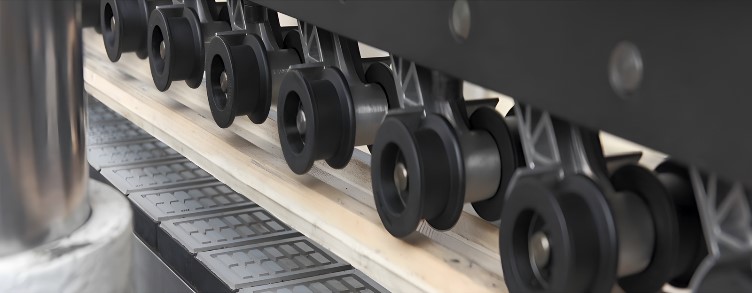

Die Zuführung der Werkstücke erfolgt über ein Kettenförderband mit darauf befestigten gummierten Auflagen. Die Werkstücke werden auf der gesamten Länge des Förderers durch eine obere Andruckleiste mit zwei Reihen gummierter Rollen und einem Band fixiert. Die Position der Werkstücke erfolgt entlang der Referenzleiste. Dieses Zuführ- und Fixiersystem von beiden Seiten gewährleistet eine zuverlässige und gleichmäßige Zuführung und verhindert ein Verrutschen der Werkstücke.

Das Schleifen erfolgt mit einem endlosen Schleifband und einer pneumatischen Andruckleiste. Es dient der Nivellierung der Kantenoberfläche und der Beseitigung von mechanischen Bearbeitungsfehlern (Wellen, Stufen, Sägespuren). Andruckkraft und Ein-/Ausschaltzeitpunkt sind einstellbar, um Überbearbeitung und Verkippen der Werkstückkante beim Eintritt in die Bearbeitungszone zu vermeiden. Der Aggregatkopf kann in Bezug auf die Horizontalebene geneigt werden, sodass jede gewünschte Profilform bearbeitet werden kann.

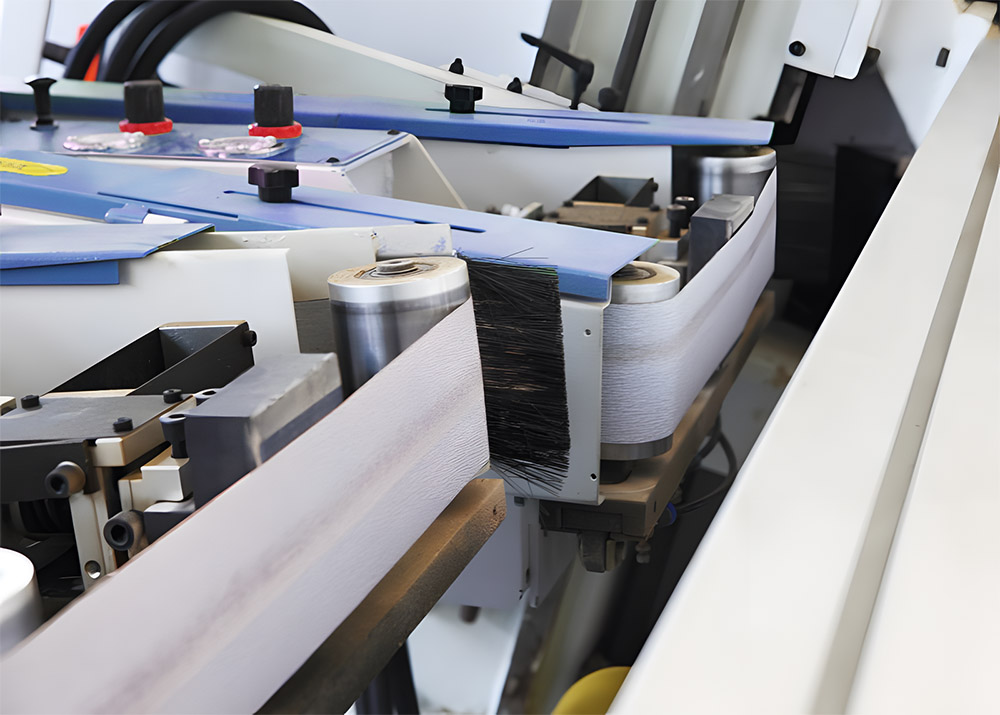

Eigenschaften der Schleifeinheit:

• 2 Elektromotoren à 2,2 kW (1420 U/min), Geschwindigkeit 0–14 m/min, einstellbar über wechselbaren Frequenzumrichter Shilin (Taiwan);
• Oszillationsmechanismus. Druckstangenverstellung über einen Pneumatikzylinder.
• Bandabsaugung mit Druckluft, Absaughaube mit Anschlussstutzen.
• Schleifbandgröße: 2300x80 mm.
• Neigungswinkel der Schleifeinheit: -45° bis +45°.

Kontaktzylinder der universellen Schleifeinheit "W" kann je nach Bedarf mit verschiedenen Schleifmaterialien bestückt werden.

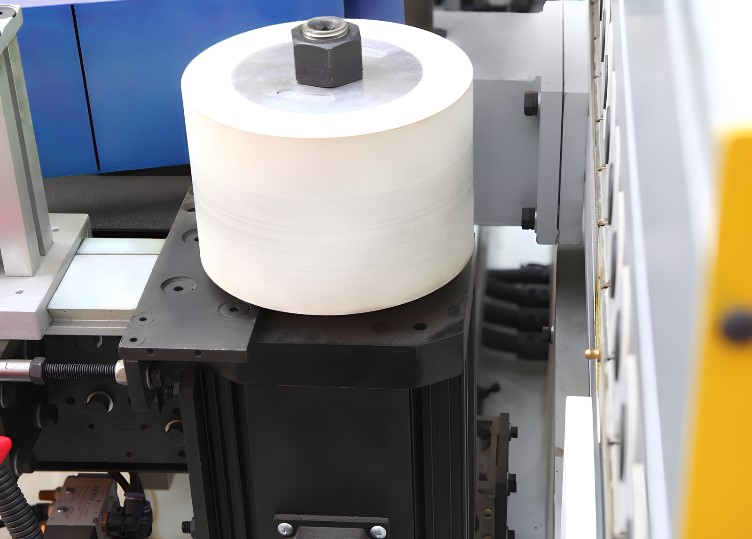

Eigenschaften der universellen Schleifeinheit:

• 2 Elektromotoren à 1,5 kW (1420 U/min), Geschwindigkeit 0–12 m/min, einstellbar über wechselbaren Frequenzumrichter Shilin (Taiwan).
• Schleifbandgröße: 890x100 mm.
• Oszillationssystem. Automatische Abriebkompensation.
• Neigungswinkel der Schleifeinheit: -45° bis +45°.
• Bandabsaugung, Absaughaube mit Anschlussstutzen.

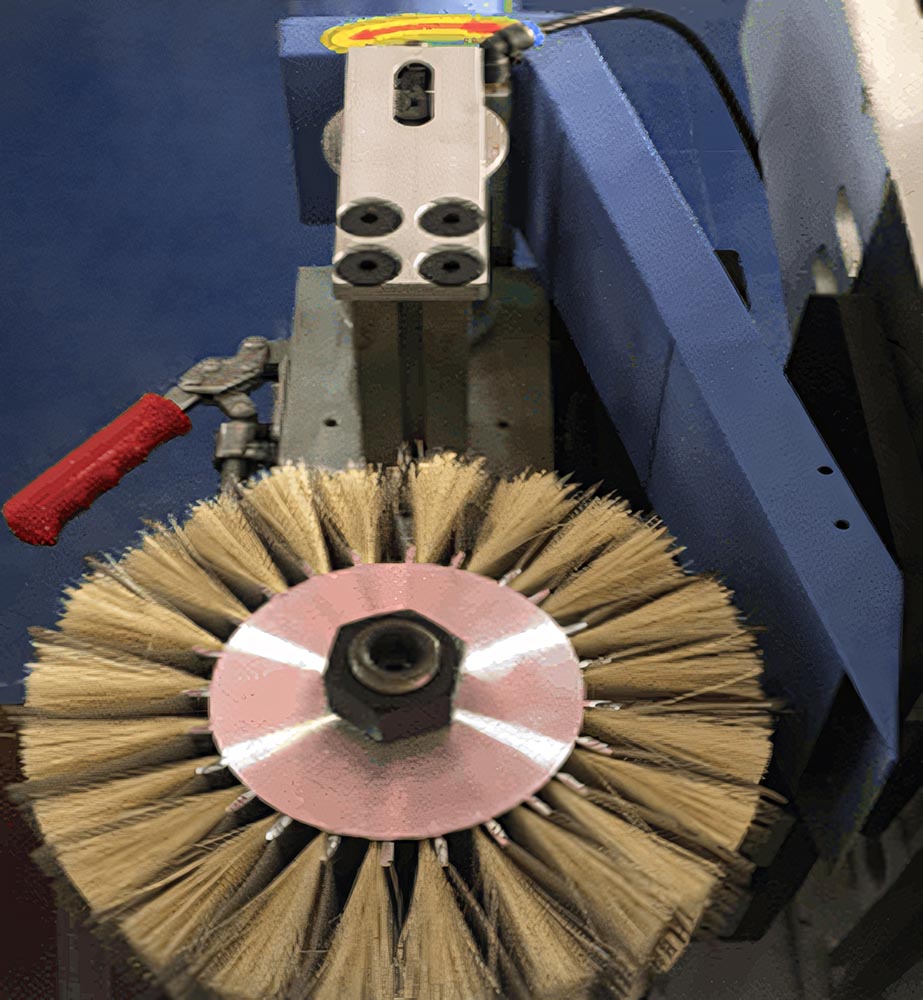

Zur Bearbeitung profilierter Kanten werden Bürstenwalzen eingesetzt.

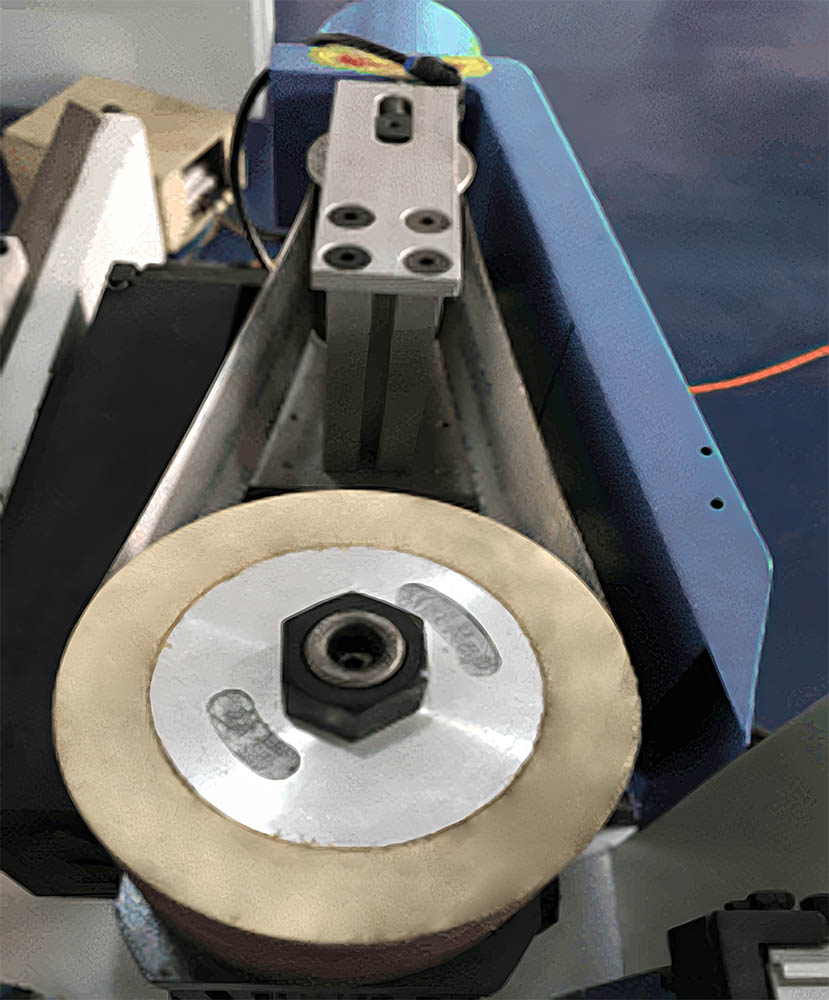

Für das Schleifen flacher Kanten werden Schleifbänder mit Schaumstoffrolle verwendet.

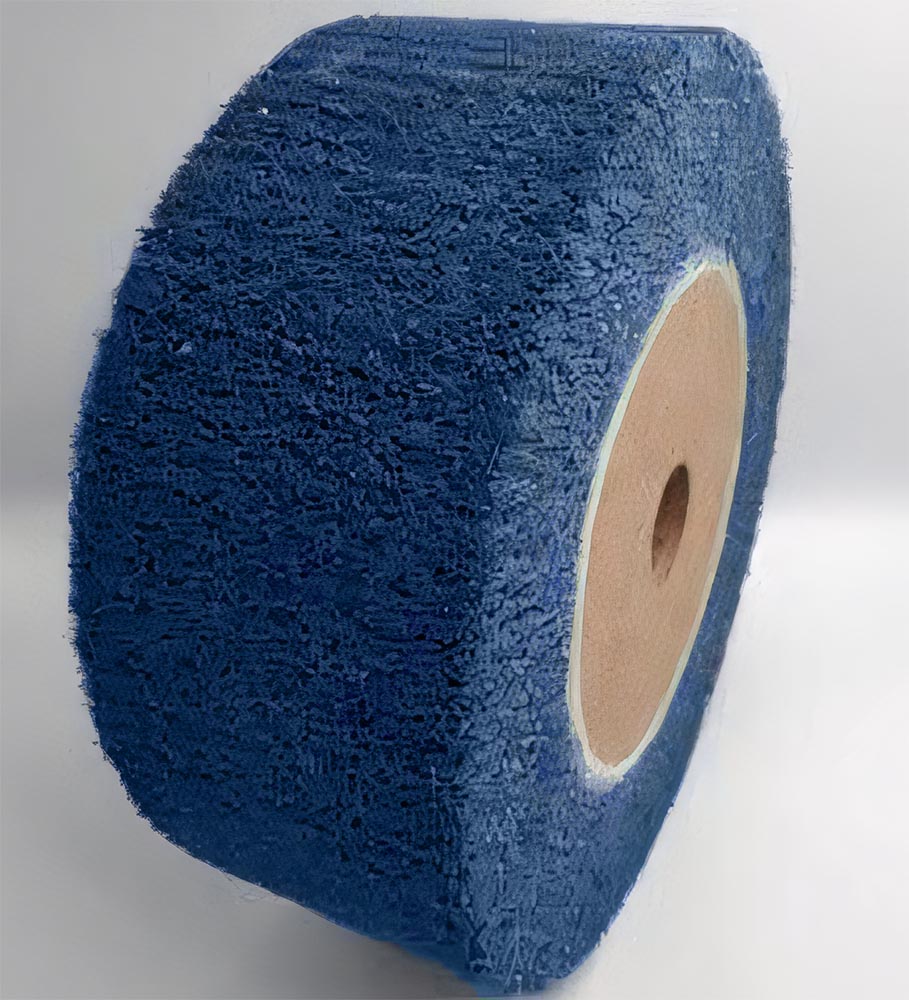

Für komplexe Profile wird „Scotch-Brite“ mit Gegenprofil-Fräsen eingesetzt.

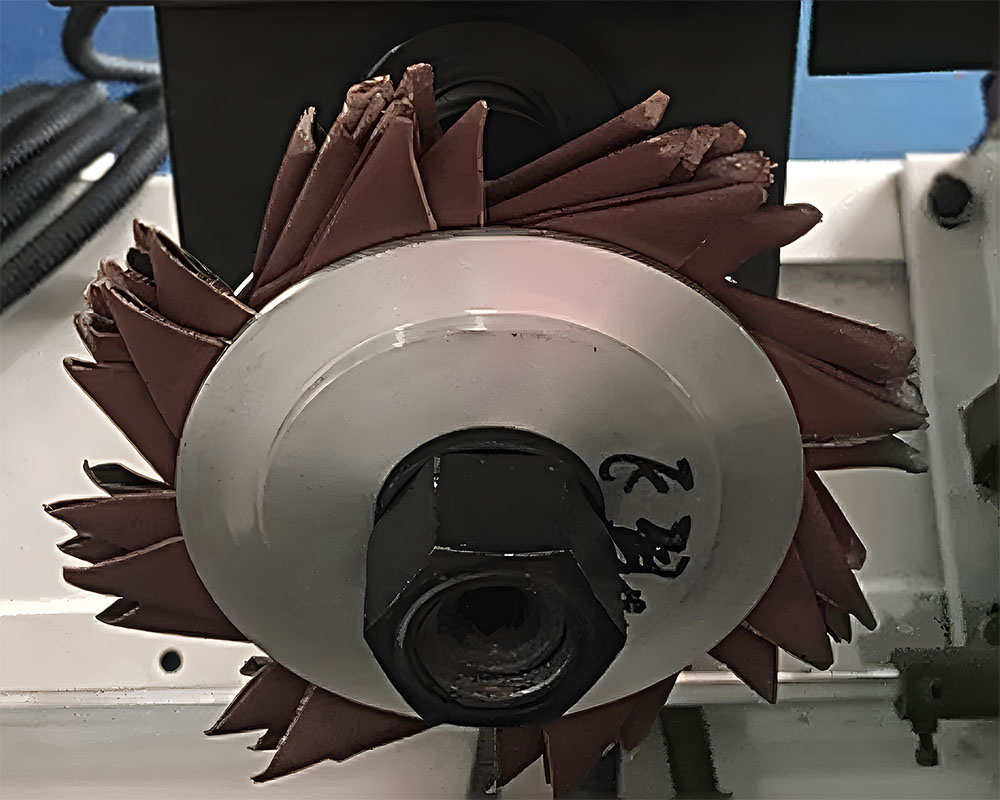

Oktagonales Schleifpapier wird auf die universelle Spindel für das Schleifen von Vertiefungen und Rillen am Profil aufgesetzt.
