Bestímmung
Automatischer Förderer KHC-505 mit 90°-Drehmöglichkeit, üblicherweise für Linien mit beidseitigen Kantenanleimmaschinen und Bohr-/Beschlagzentren verwendet.
Das Förderband dreht das Werkstück um 90°, anwendbar auf alle automatischen Produktionslinien.
Es gibt zwei Rotationsmöglichkeiten:
- Drehung von der langen Seite zur kurzen Seite (KHC-525).
- Rotation von der kurzen zur langen Seite (KHC-505).
Kennzeichnende Merkmale
- Die hochfeste Rahmenkonstruktion mit Förderrollen gewährleistet eine stabile technische Leistungsfähigkeit auch bei langfristiger Nutzung.
- Unabhängiges Bedienfeld, unabhängige SPS-Steuerung, einfaches Inline-Installationsschema.
- Am Ein- und Ausgang ist das Förderband mit Positionierwänden, Hilfsführungsrädern und Sensoren ausgestattet, um die Kontrolle der Positionierung und Transportzeit der Werkstücke zu gewährleisten.
Kantenanleimungs-Liniendiagramm
Konstruktionsvorteile

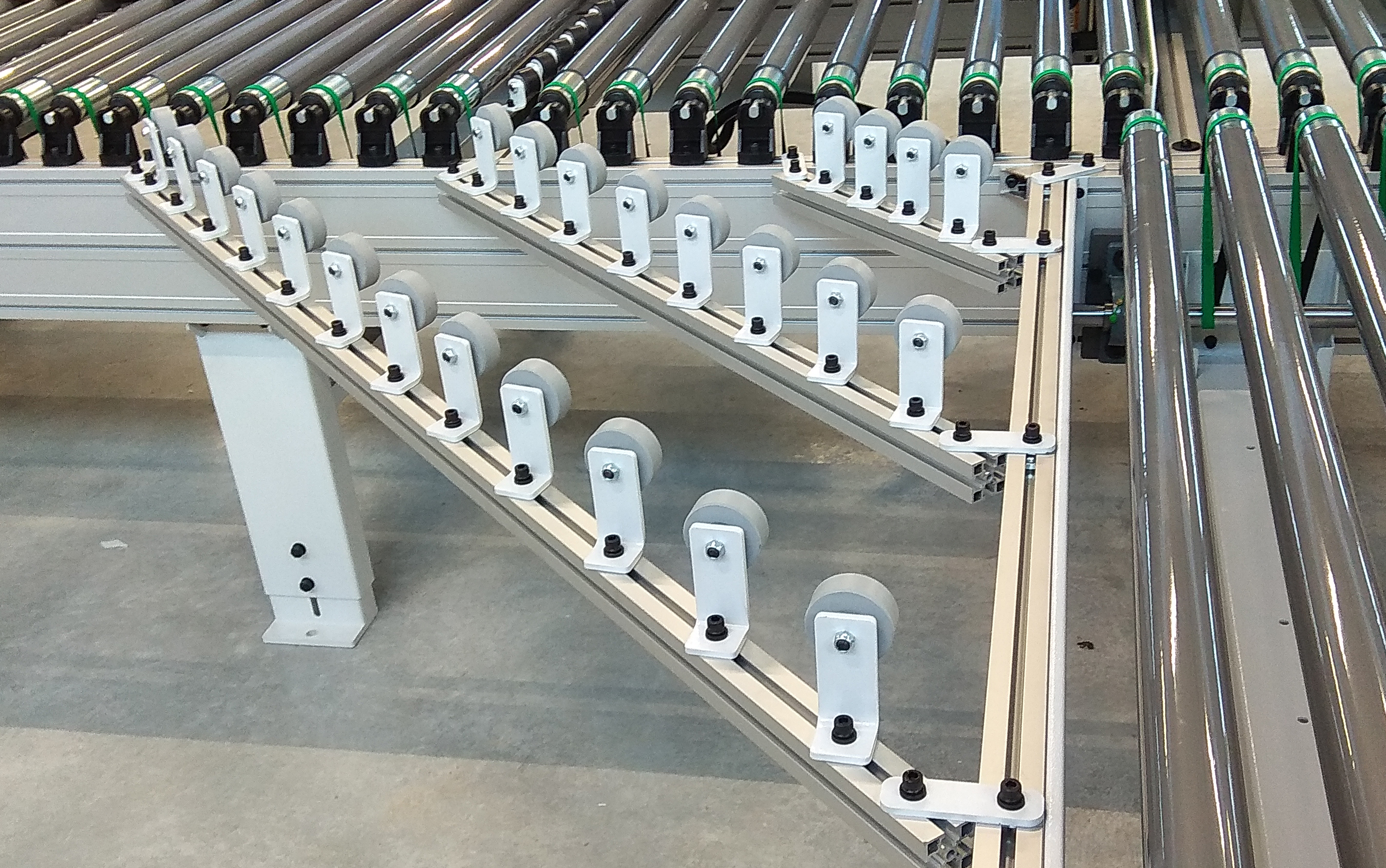

Gummierte Förderbandrollen sorgen dafür, dass die Werkstücke nicht zerkratzt werden.

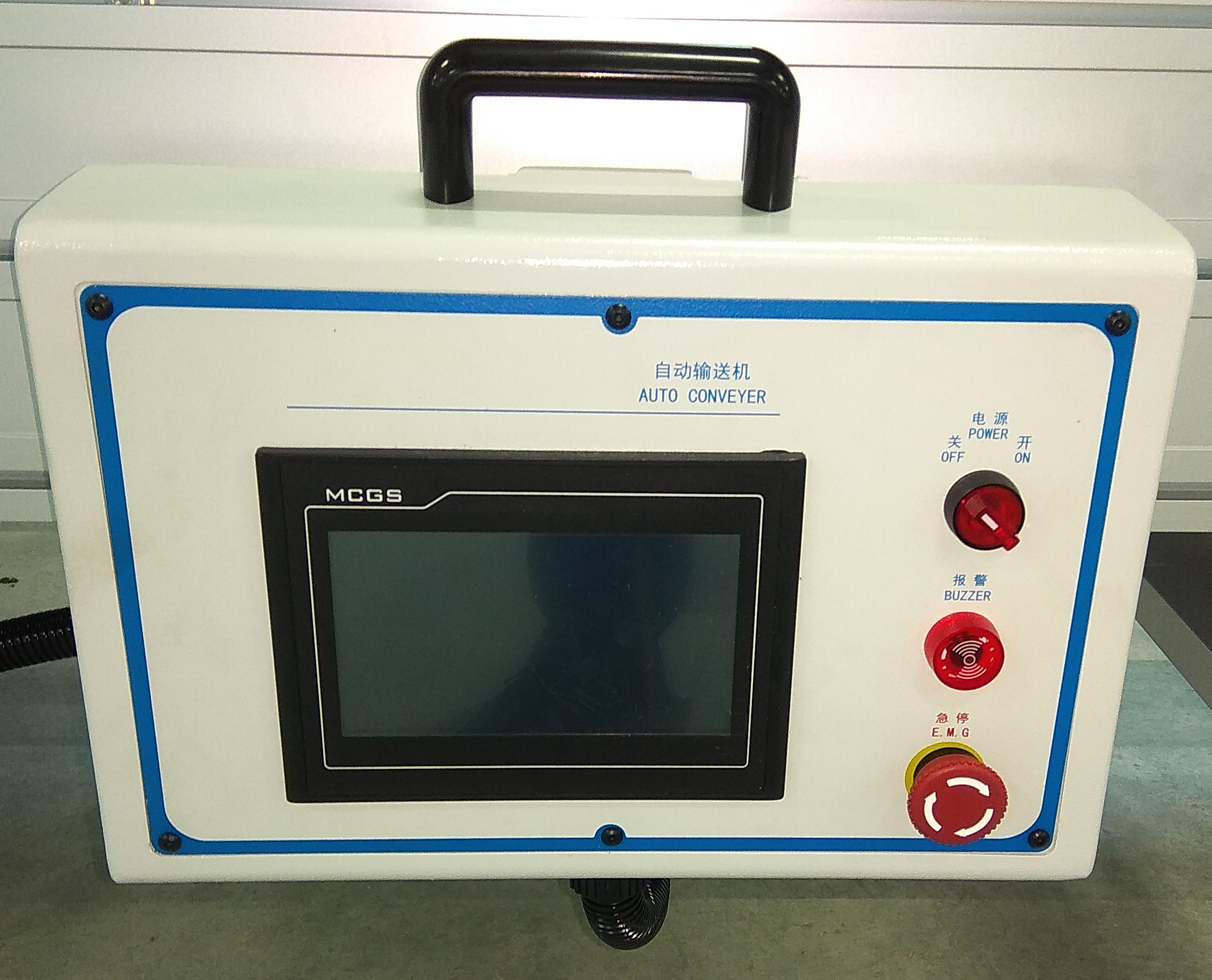

Spezielles mobiles Bedienfeld zur komfortablen Bedienung des Förderbandes.

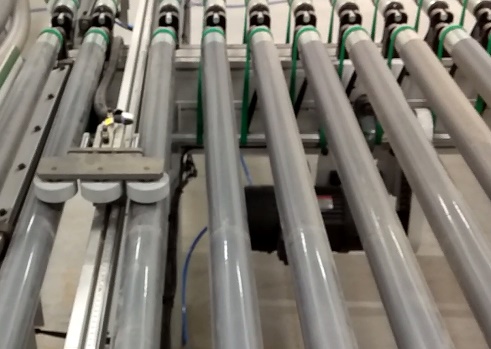

Mithilfe der Rollen kann das Werkstück relativ zur Führungsschiene positioniert und zur Kantenanleimmaschine transportiert werden.

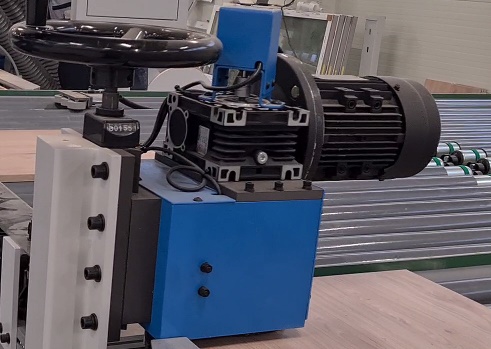

Ein verstellbarer Drehmechanismus mit Bremsfunktion gewährleistet schnelles Drehen des Werkstücks.

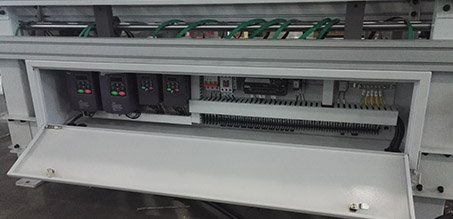

Der Schaltschrank ist mit Frequenzumrichtern ausgestattet, um einen stabilen Betrieb der Produktionslinie zu gewährleisten.
| Technische Daten von Automatisierungssysteme |
| Vorschubgeschwindigkeit, m/min |
15-23 |
| Mindestpaneelgröße, mm |
300 x 300 |
| Maximale Paneelgröße, mm |
2400 x 1000 |
| Plattenstärke, mm |
10-60 |
| Größe, mm |
5050 x 3085 x 1380 |
| Leistung, kWt |
1,5 |
