Messstation zur Dimensionsprüfung vor der Verpackung WG8M4

Präzise Vermessung des Bauteilpakets in drei Dimensionen
Maximale Abmessungen der Bauteile: 2800 × 1200 × 250 mm
Minimale Abmessungen der Bauteile: 250 × 250 × 36 mm
Leistung: 6–8 Kartons pro Minute

Bestímmung

Die automatische Messstation zur Dimensionsprüfung vor der Verpackung WG8M4. Die Maschine ist mit Servoantrieben ausgestattet und ermöglicht eine hochpräzise Vermessung des Bauteilpakets in drei Achsen. Der erste Messmechanismus erfasst die Länge, der zweite die Breite und Höhe des Pakets.

Die Maschine ist mit einem Vorvermessungsrahmen ausgestattet, der Breite und Länge des Bauteilpakets im Durchlaufbetrieb misst und die Daten an das Maschinensystem überträgt. Dies dient der Minimierung der Verfahrwege der Mess- und Ausrichtanschläge.

Zur exakten Vermessung wird das fertige Produktpaket innerhalb der Messstation angehalten. Die Anschläge fahren entlang der Breite und Länge zusammen, fixieren die exakten Abmessungen und richten das Paket gleichzeitig für die korrekte Positionierung in der Verpackung aus.

Nach der Erfassung der Abmessungen übermittelt die Messmaschine die Daten an die Kartonherstellungsmaschine (Schneid- und Rillmaschine).

Auf Basis der ermittelten Daten wählt die Kartonherstellungsmaschine automatisch das passende Kartonmodell aus. Die Maschine wird als Bestandteil einer automatisierten Verpackungslinie eingesetzt.

Beispiel einer Verpackungslinie

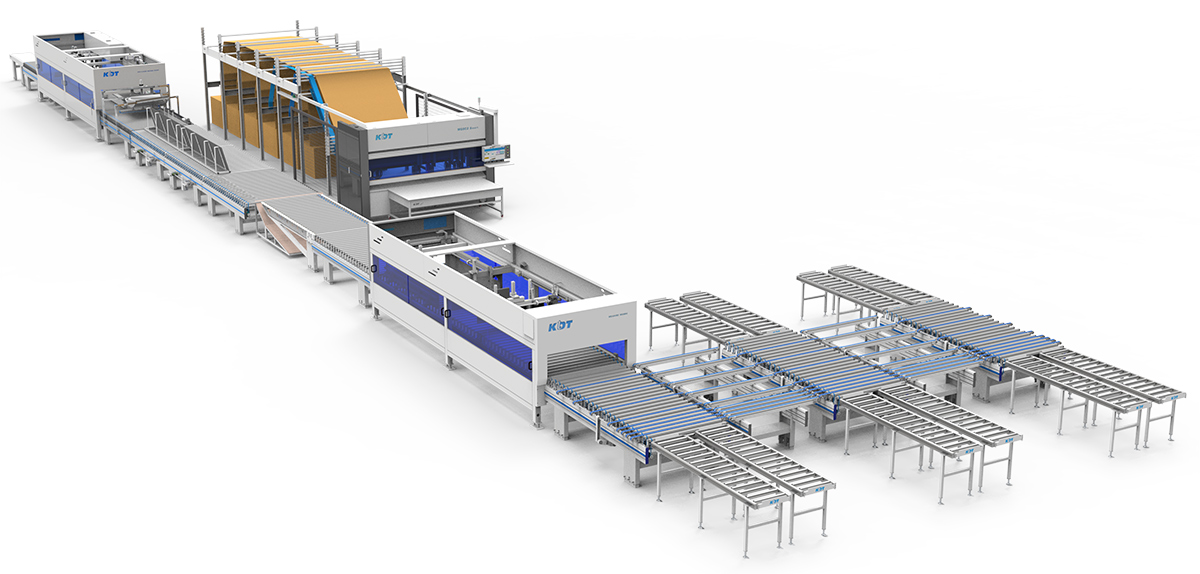

Schema der Verpackungslinie

Vergleich

Wichtige technische Daten im Vergleich

Messstation zur Dimensionsprüfung vor der Verpackung WG8M2	Messstation zur Dimensionsprüfung vor der Verpackung WG8M4
Maximale Bauteilgröße, mm
2800 x 1200 x 250	2800 x 1200 x 250
Förderbandgeschwindigkeit, m/min
30	30
Mindestgröße der Teile, mm
400x300x40	250x250x36
Leistung, kW
4,5	4,5
Produktivität, Schachteln/min
2-3	6-8
Abmessungen (L x B x H), mm
3500 x 1850 x 1800	6700 x 1850 x 1900
Maximale Belastung, kg
100	100
Details	Details

Technische Daten der Maschine zur Messung der Abmessungen von Teilen
Maximale Bauteilgröße, mm	2800 x 1200 x 250
Mindestgröße der Teile, mm	250x250x36
Produktivität, Schachteln/min	6-8
Maximale Belastung, kg	100
Förderbandgeschwindigkeit, m/min	30
Leistung, kW	4,5
Abmessungen (L x B x H), mm	6700 x 1850 x 1900
