Verpackungslinie für Korpusmöbel-Bauteile

Bestimmung

Die Verpackungslinie von KDT ist für die automatische Verpackung von Fertigprodukten in Kartons sowohl in der Serien- als auch in der Einzelproduktion ausgelegt. Durch die Automatisierung von bis zu 80 % der Verpackungsvorgänge wird der Personalbedarf deutlich reduziert und gleichzeitig die Verpackungsqualität erhöht.

Kennzeichnende Merkmale

Technologischer Ablauf der Verpackungslinie:

1. Station zur Zusammenstellung der Bauteile für die Verpackung.
2. Scan- und Messstation zur Ermittlung der optimalen Kartongröße.
3. Herstellung der passenden Kartonverpackung auf der Karton-Schneid- und Rillmaschine.
4. Unterlegen des Kartonzuschnitts unter den vorbereiteten Bauteilsatz.
5. Bestückung der Verpackung mit Beschlägen und zusätzlichem Schutzmaterial.
6. Schließen und Verkleben des Kartons.
7. Ausgabe der verpackten Produkte.

Zusammensetzung der Verpackungslinie:

1. Kommissioniertisch – WG801 – 2 Stk.
2. Messstation – WG8M2 – 1 Stk.
3. Kartonherstellungsmaschine – WG8C1H4P4 – 1 Stk.
4. Angetriebener Rollenförderer – WG802 – 1 Stk.
5. Förderband für Kartonunterlage – WG803 – 1 Stk.
6. Verpackungsförderer – WG805 – 1 Stk.
7. Verpackungsförderer – WG806 – 1 Stk.
8. Karton-Verschließmaschine – WG8V6 – 1 Stk.
9. Nicht angetriebener Rollenförderer – WG808 – 2 Stk.

Konstruktive Vorteile

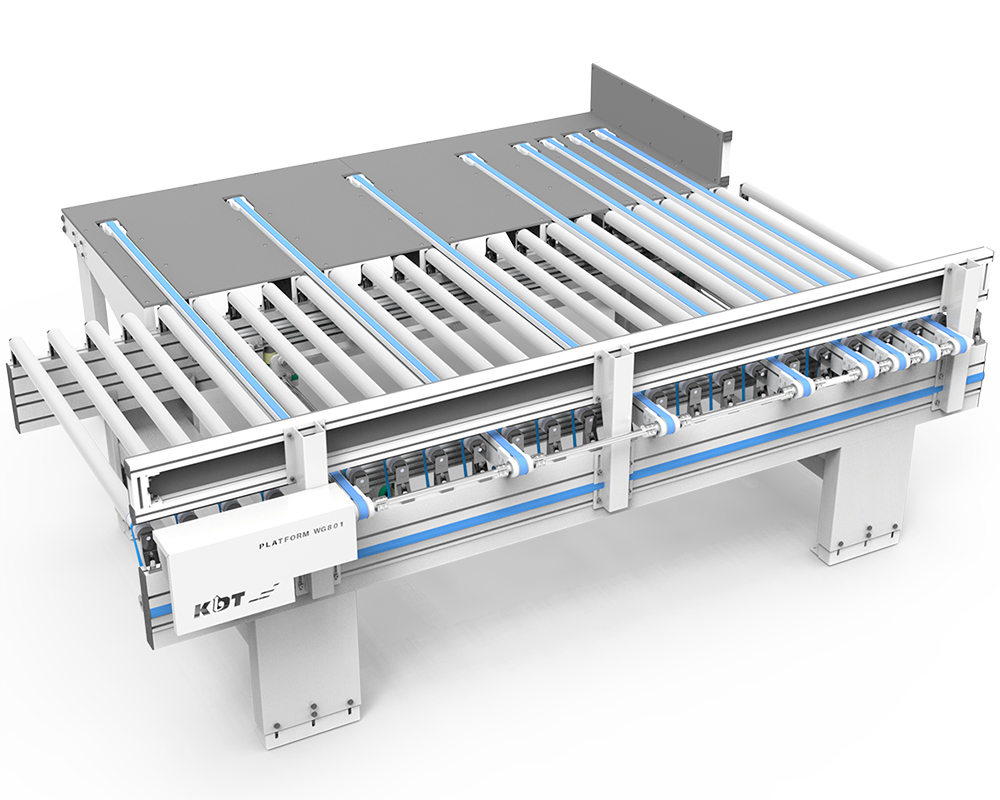

Kommissioniertisch für Bauteile. Der Bediener legt die Teile gemäß dem vorgesehenen Packlayout direkt auf den Tisch, richtet sie an der seitlichen Anschlagleiste aus und betätigt die Starttaste. Anschließend heben quer angeordnete Gurtförderer das fertig kommissionierte Paket an und übergeben es an den Rollenförderer. Die Module sind miteinander gekoppelt: Bei gleichzeitiger Übergabe mehrerer Pakete bleibt das zuletzt aufgelegte Paket automatisch stehen und lässt das vorherige Paket mit Bauteilen passieren. In dieser Linie sind zwei Kommissioniertische integriert.



Messstation zur Bauteilvermessung während des Verpackungsprozesses. Der erste Messmechanismus erfasst die Länge, der zweite misst Breite und Höhe. Auf Grundlage dieser Daten wählt die Kartonherstellungsmaschine automatisch das geeignete Kartonmodell für die Produktion aus.

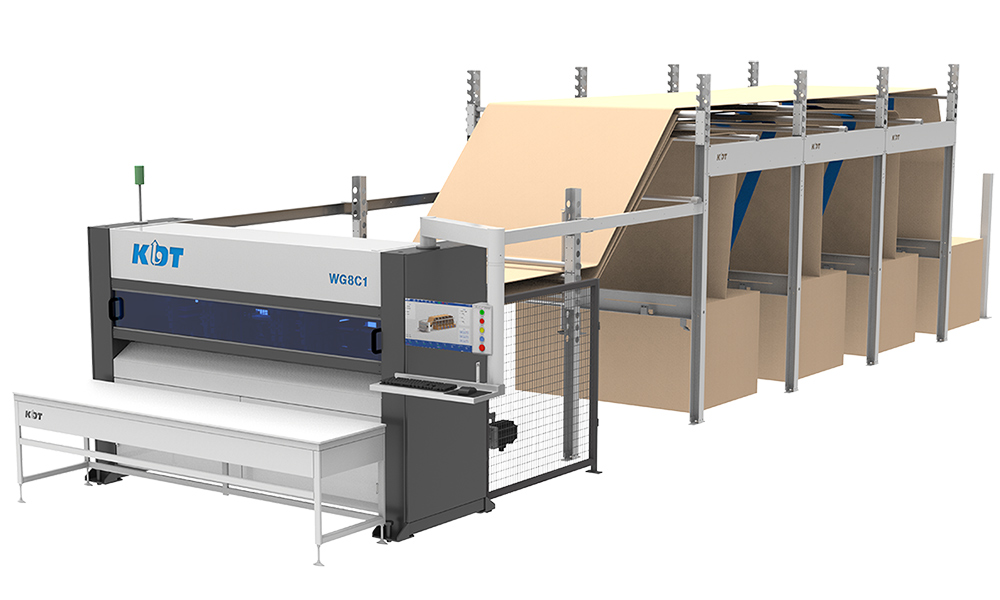

Maschine zur Herstellung von Kartonverpackungen gemäß vorgegebenem Programm. Die Maschine ist mit einer automatischen Kartonzuführung sowie einem Industrie-PC ausgestattet. Im vollautomatischen Betrieb als Bestandteil der Verpackungslinie erhält sie die Abmessungsdaten von der Messstation. Basierend auf den Informationen zu Breite, Länge und Höhe der zukünftigen Verpackung wählt die Maschine die erforderliche Kartonbreite aus und startet den Produktionsprozess. Der Auslauftisch der Maschine ist direkt am Förderer zur Kartonunterlage positioniert.

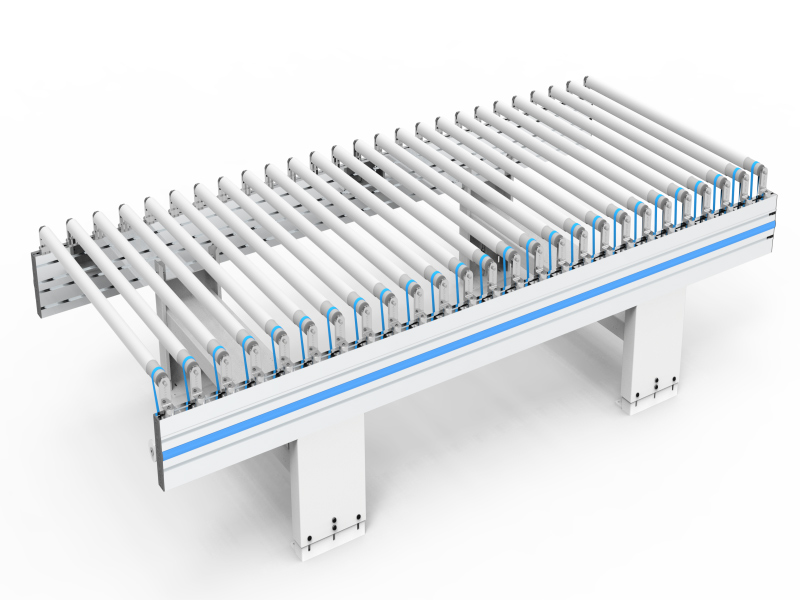

Angetriebener Rollenförderer zur Weiterleitung des Produkts an den nächsten Prozessabschnitt der Verpackungslinie.

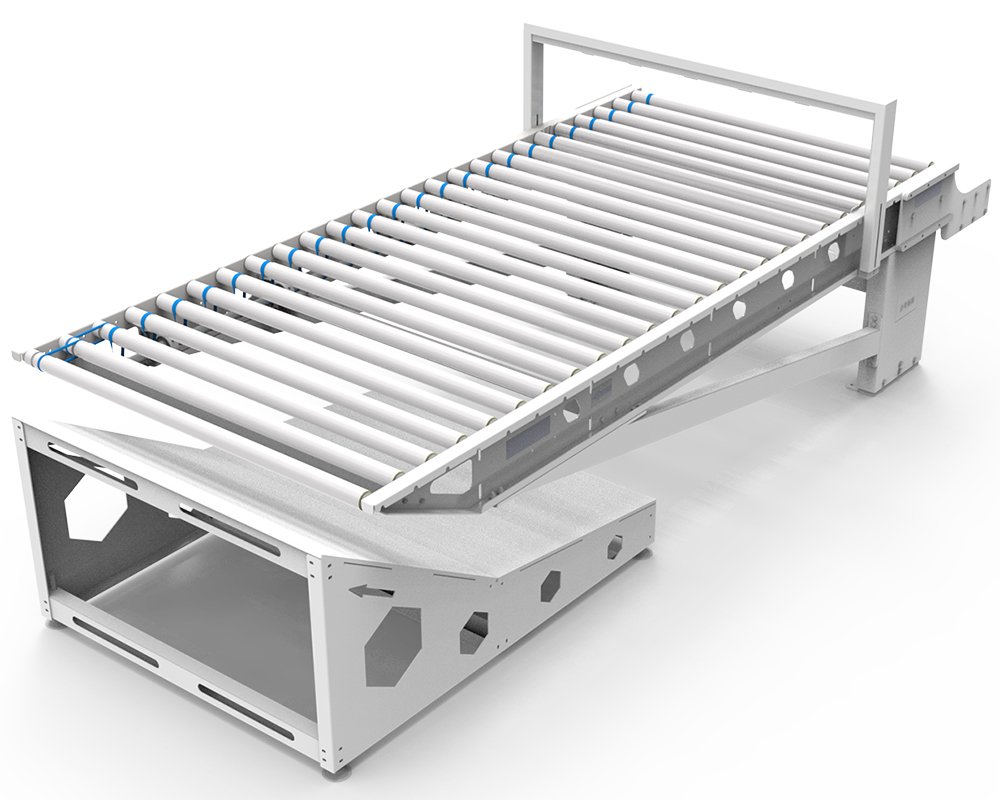

Förderer zur Positionierung der Produkte auf dem Kartonzuschnitt. Das Paket stoppt während der Bewegung auf dem Förderer, der Bediener legt den Kartonzuschnitt unter und betätigt die Starttaste. Anschließend setzt sich das Paket wieder in Bewegung, fährt auf den Kartonzuschnitt auf und wird ohne weiteren Stillstand weitertransportiert.

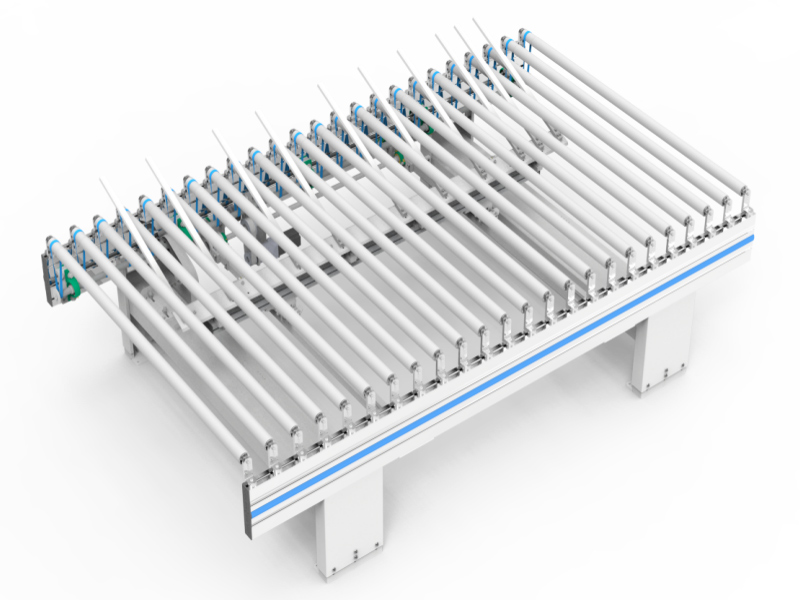

Förderer zum Anheben des oberen Kartonteils sowie zum Falten und Verschließen des Kartonbodens mittels Klammern oder Klebstoff. Die Hubeinheit bewegt sich nicht nur vertikal, sondern auch transversal in Abhängigkeit von der Kartonbreite, wodurch der Montageprozess für die Bediener vereinfacht und beschleunigt wird. Die Informationen zur Kartonbreite erhält das Modul von der Messstation. Die Box bleibt an dieser Station stehen, bis der Bediener den Startbefehl zur Weiterförderung gibt.

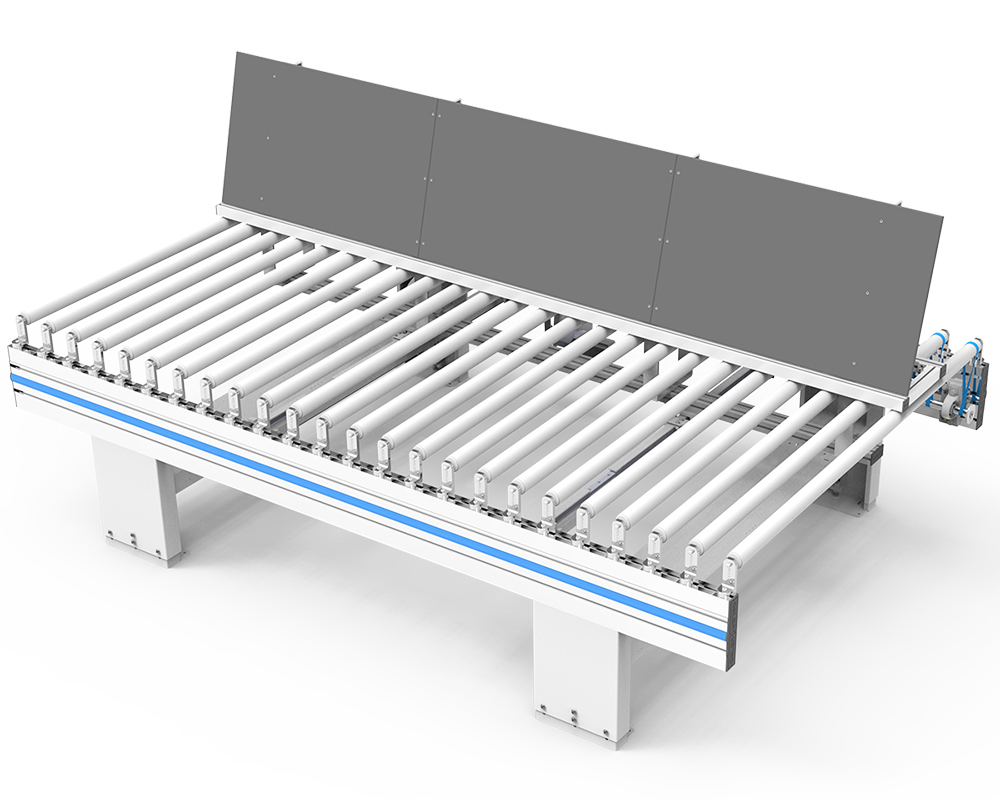

Modul zur Abstützung des oberen Kartonteils während der Montage der Stirnseiten sowie beim Einlegen der Produkte und Beschläge in die Verpackung. Die Hubeinheit bewegt sich zusätzlich zur Vertikalbewegung auch seitlich entsprechend der Kartonbreite, um den Verpackungsprozess zu erleichtern und zu beschleunigen. Die Kartonbreite wird von der Messstation übermittelt. Die Box bleibt an dieser Position stehen, bis der Bediener den Startbefehl zur Weiterförderung erteilt.

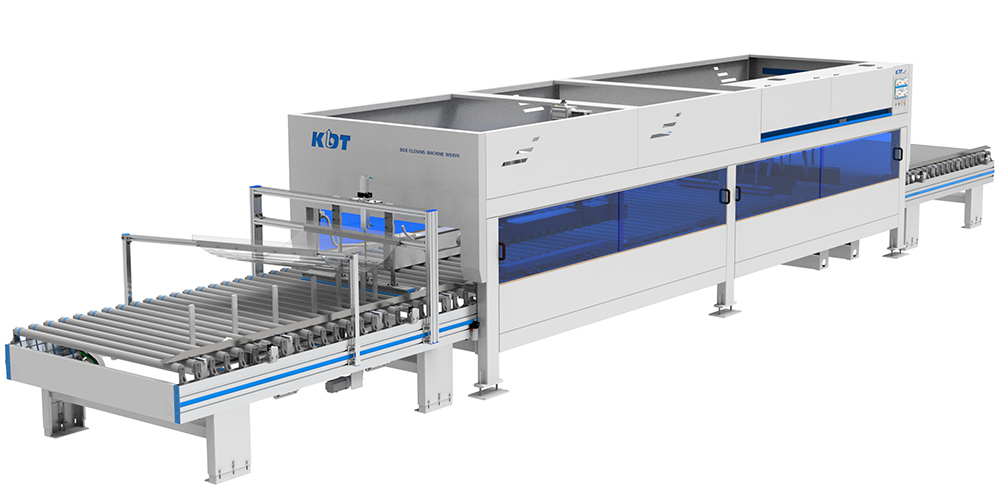

Maschine zur dreiseitigen Kartonverklebung führt das Verschließen der Verpackung im vollautomatischen Betrieb aus. Während der Durchlaufbewegung innerhalb der Maschine tragen Düsen den Klebstoff auf die Längsseiten der Box auf; Andruckrollen sorgen anschließend für das sichere Verpressen und Verkleben. Die übrigen Kartonseiten werden ebenfalls automatisch verklebt.

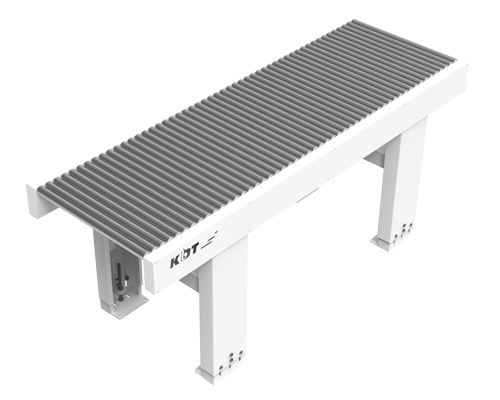

Dient dem manuellen Transport der fertig verpackten Kartons mit Bauteilen. In dieser Linie sind zwei nicht angetriebene Rollenförderer vorgesehen.
