Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6032NS

Einsatzbereich

Die automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6032NS mit Kassettenzuführung der Werkstücke, Entlade- und Stapelvorrichtung sowie der Möglichkeit, bis zu drei Werkstücke gleichzeitig (Breite 50–150 mm) zu bohren, wird zum Herstellen von Montagebohrungen in Korpusmöbelteilen in Betrieben und Werkstätten der Serien- und Massenproduktion eingesetzt.

Besondere Merkmale

• Ausgestattet mit einer Entlade- und Stapelvorrichtung für Werkstücke.
• Zwei Andruckbalken über die gesamte Bohrlänge.
• Kassettenzuführung der Werkstücke.
• Hohe Produktivität von bis zu 12.000 Werkstücken pro Schicht.
• Gleichzeitiges Bohren von 3 Werkstücken.
• Schnellwechsel-Bohraggregate mit pneumatischer Fixierung der Bohrköpfe.
• Bohren des Werkstücks von drei Seiten.
• Digitale Zähler an den Bohraggregaten ermöglichen eine schnelle und präzise Umrüstung von einem Maß auf ein anderes.
• Möglichkeit zum Drehen der Bohraggregate um 90°.
• Leistungsstarke und zuverlässige Antriebe.
• Industrielles Bedienpult mit LCD-Display.
• Höchste Bearbeitungsqualität und Präzision.

Konstruktive Vorteile

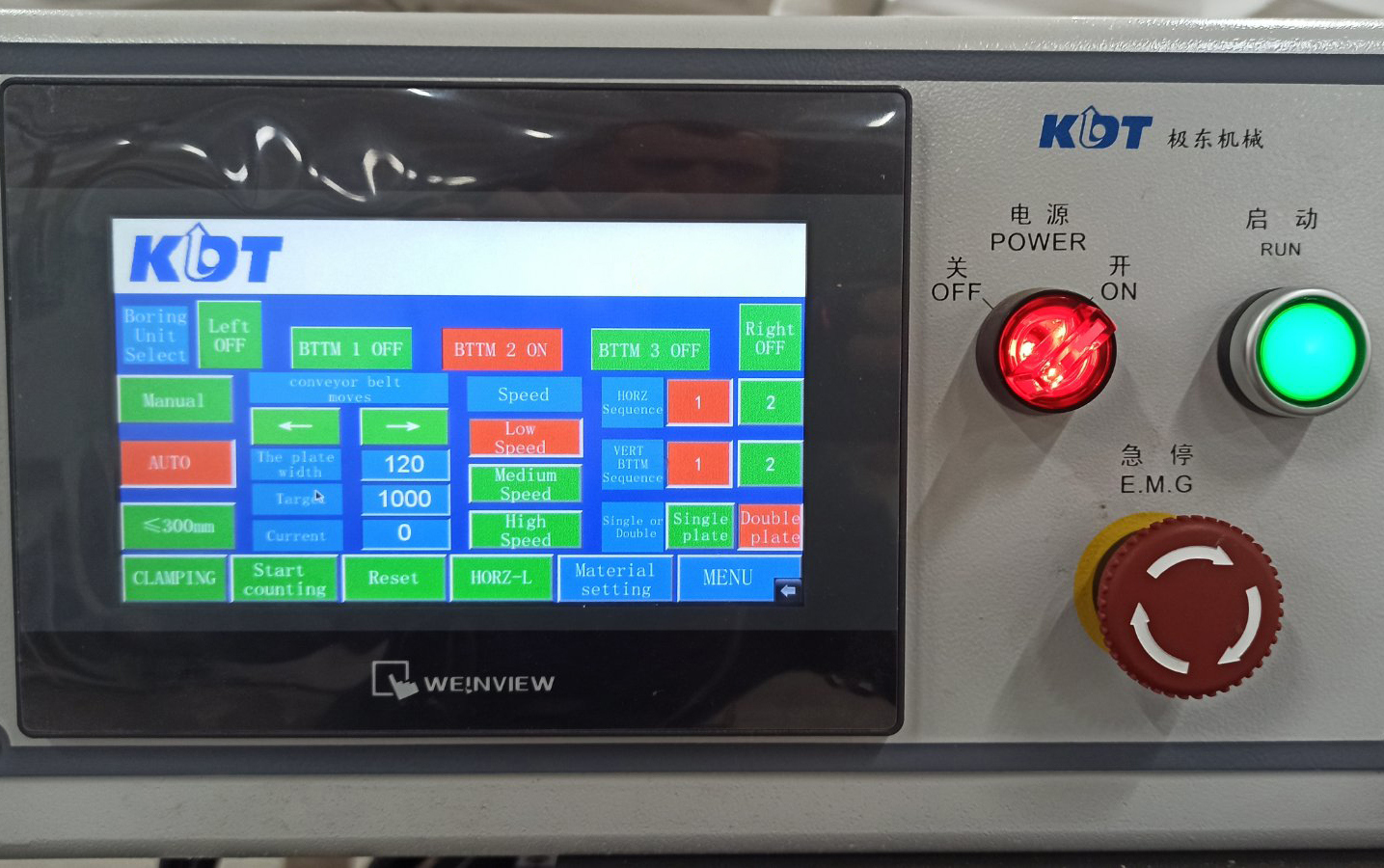

Die Maschinensteuerung erfolgt über ein industrielles Bedienpult mit LCD-Display.

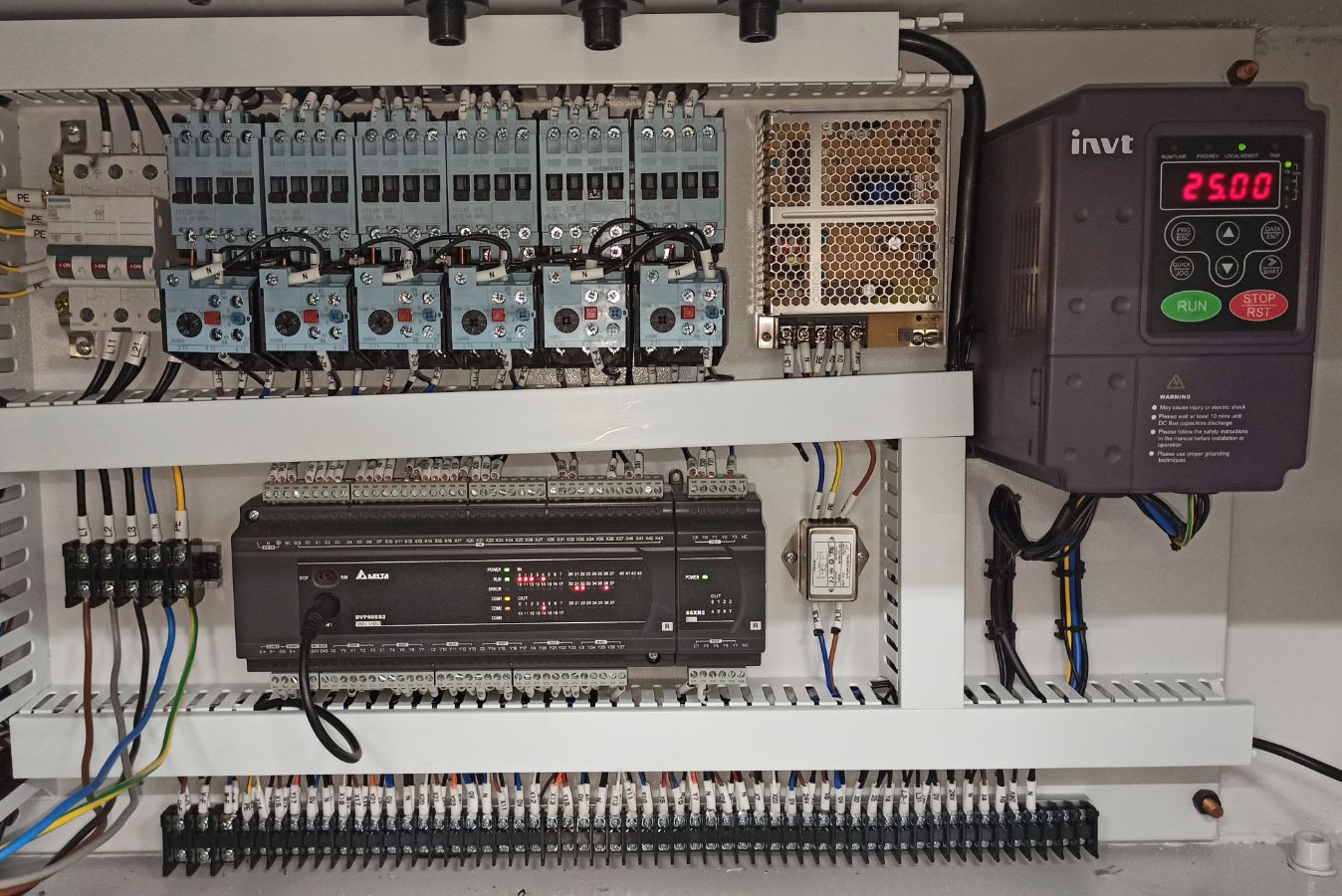

In der Maschine werden elektrische Komponenten und Elektronik weltweit führender Hersteller eingesetzt: Steuerungssystem DELTA (Taiwan), Frequenzumrichter INVT sowie Leistungsschalter und Schütze von SIEMENS (Deutschland).

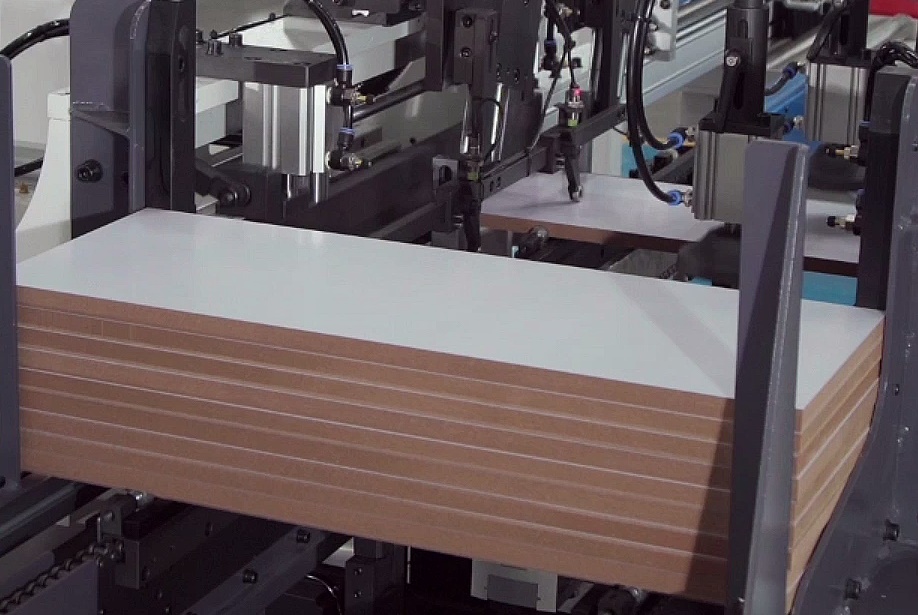

Das Magazin für die Werkstückzufuhr gewährleistet eine kontinuierliche und unterbrechungsfreie Zuführung der Werkstücke in den Beschlag- und Bohrbereich.

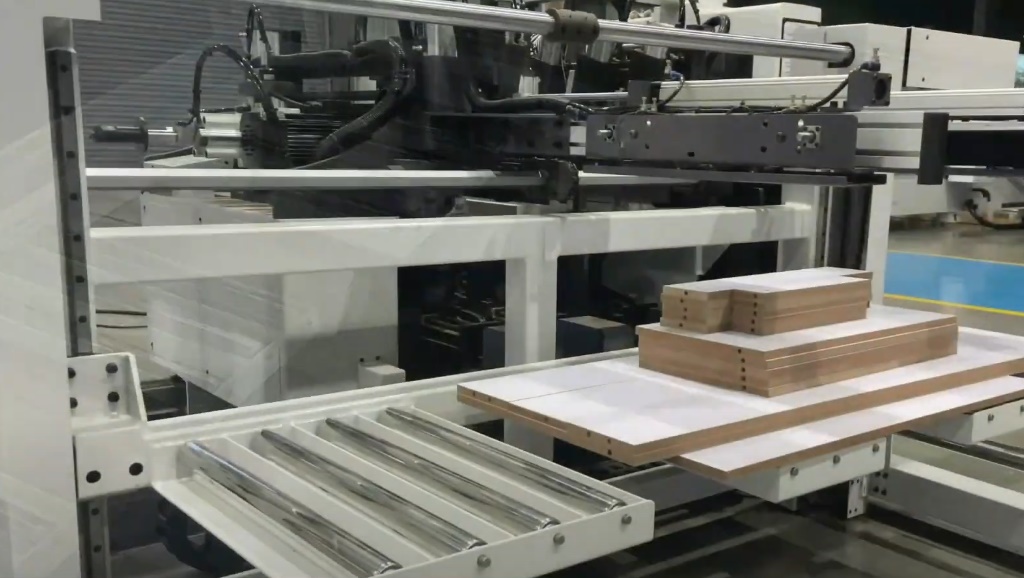

Die Maschine ist mit einer Vorrichtung zur Entladung und Stapelung der bearbeiteten Werkstücke ausgestattet, wodurch die Bedienung durch nur eine Person möglich ist.

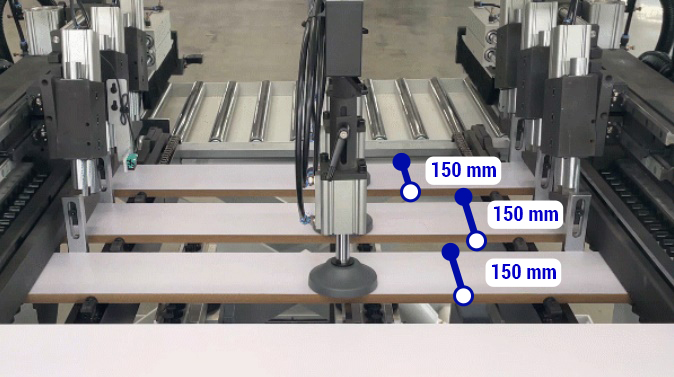

Die Möglichkeit, drei Werkstücke gleichzeitig bei einer Werkstückbreite von 50 bis 150 mm zu bohren, erhöht die Produktivität der Maschine erheblich. Ohne Umrüstung erreicht die Maschine eine Leistung von bis zu 8.000 Werkstücken pro Schicht.

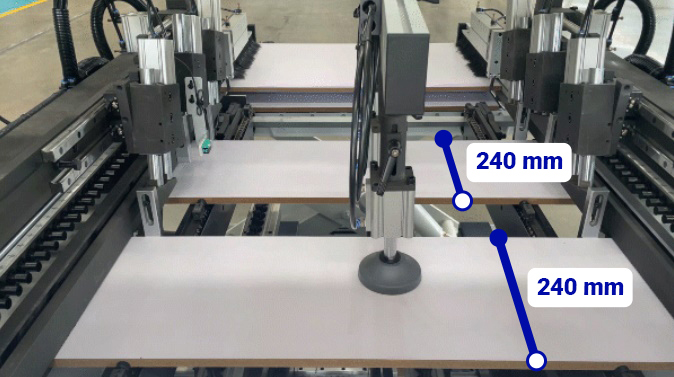

Die Möglichkeit des gleichzeitigen Bohrens von zwei Werkstücken bei einer Werkstückbreite von 50 bis 240 mm.

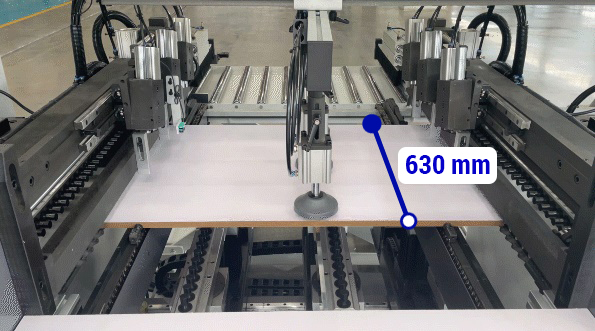

Bei einer Werkstückbreite von 50 bis 630 mm bearbeitet die Maschine jeweils ein Werkstück.

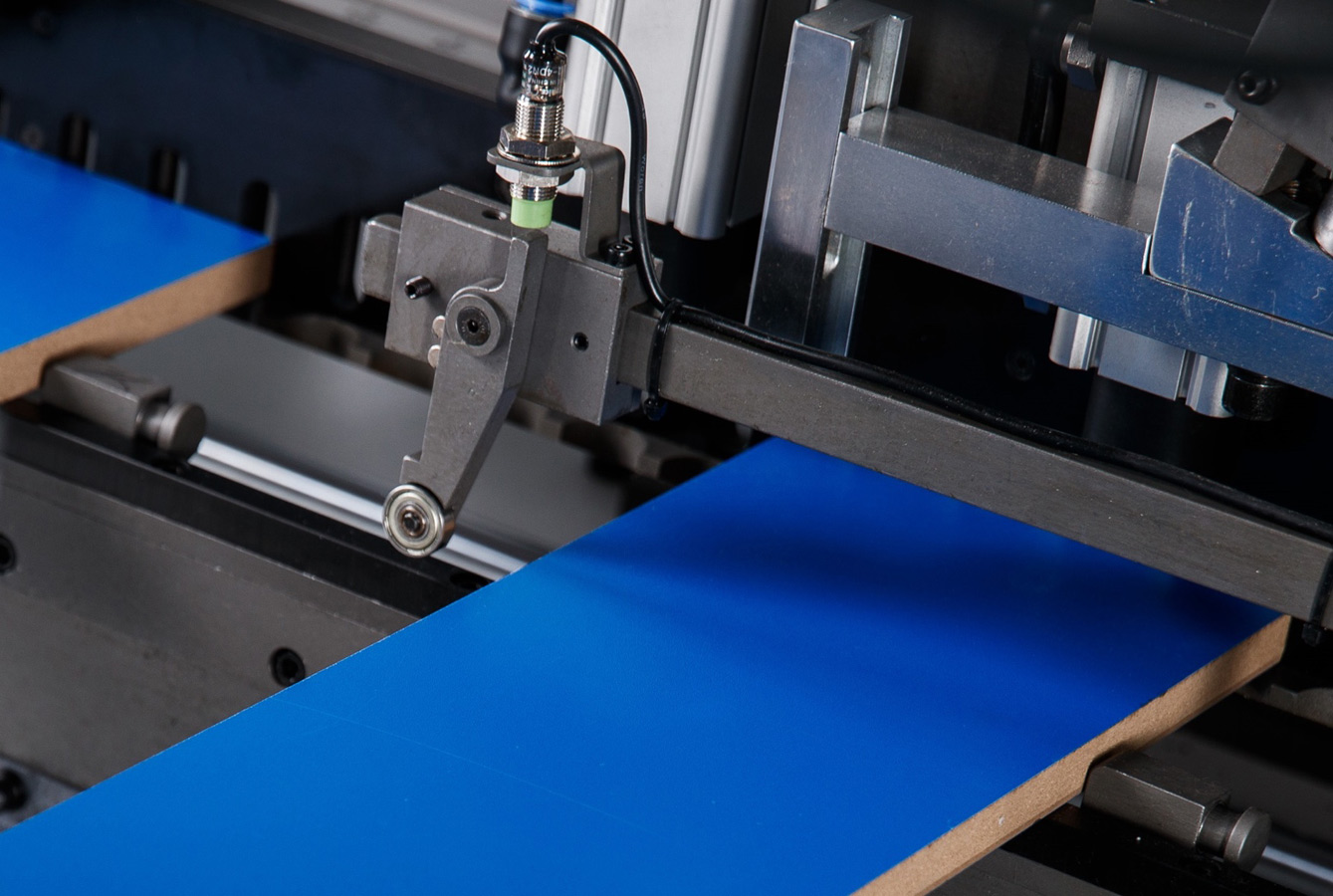

Die Zuführung der Werkstücke erfolgt über einen Kettenförderer mit fest montierten Mitnehmern, wodurch ein Verkanten schmaler Werkstücke während der Zuführung ausgeschlossen wird. Der Arbeitsbereich des Mitnehmers verfügt über einen kurzen Hub zur schonenden Fixierung der Werkstücke im Bohrbereich.

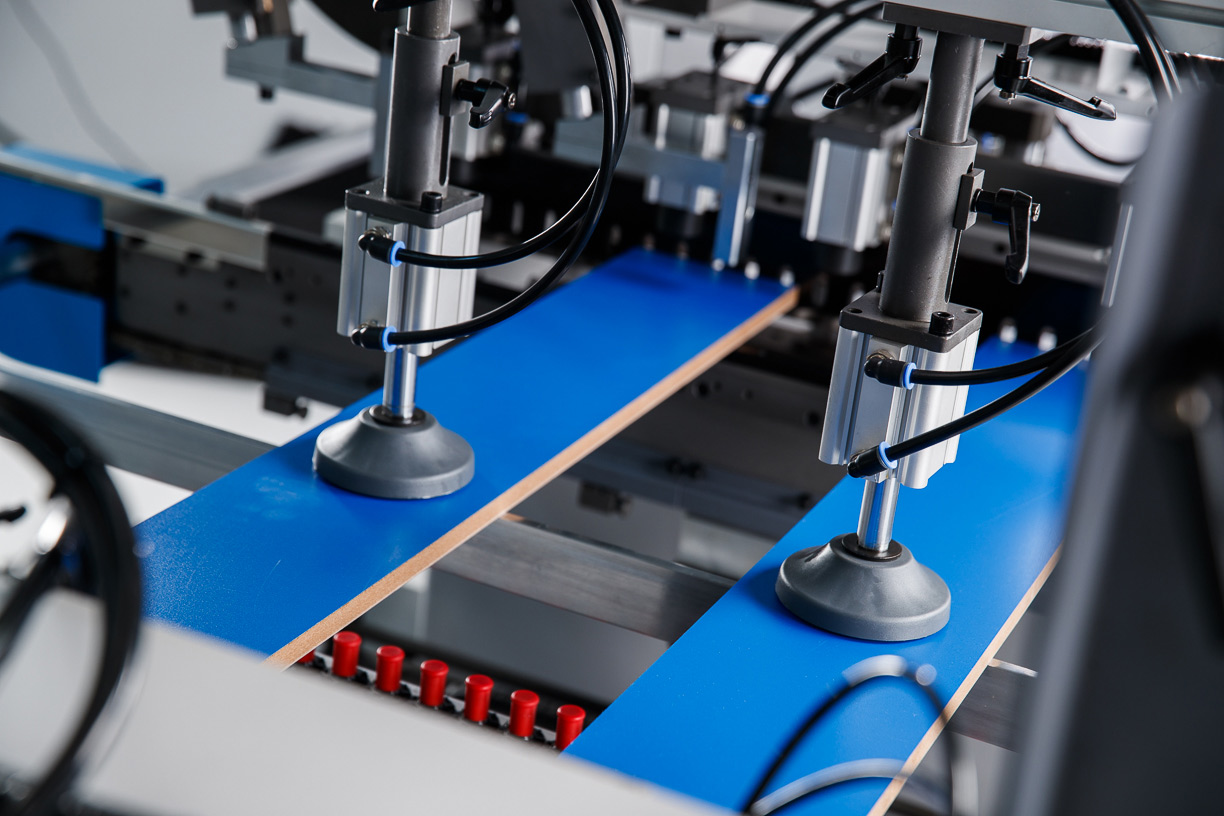

Zwei zentrale Pneumatikzylinder sorgen für eine zuverlässige Fixierung des Werkstücks in der Mitte.

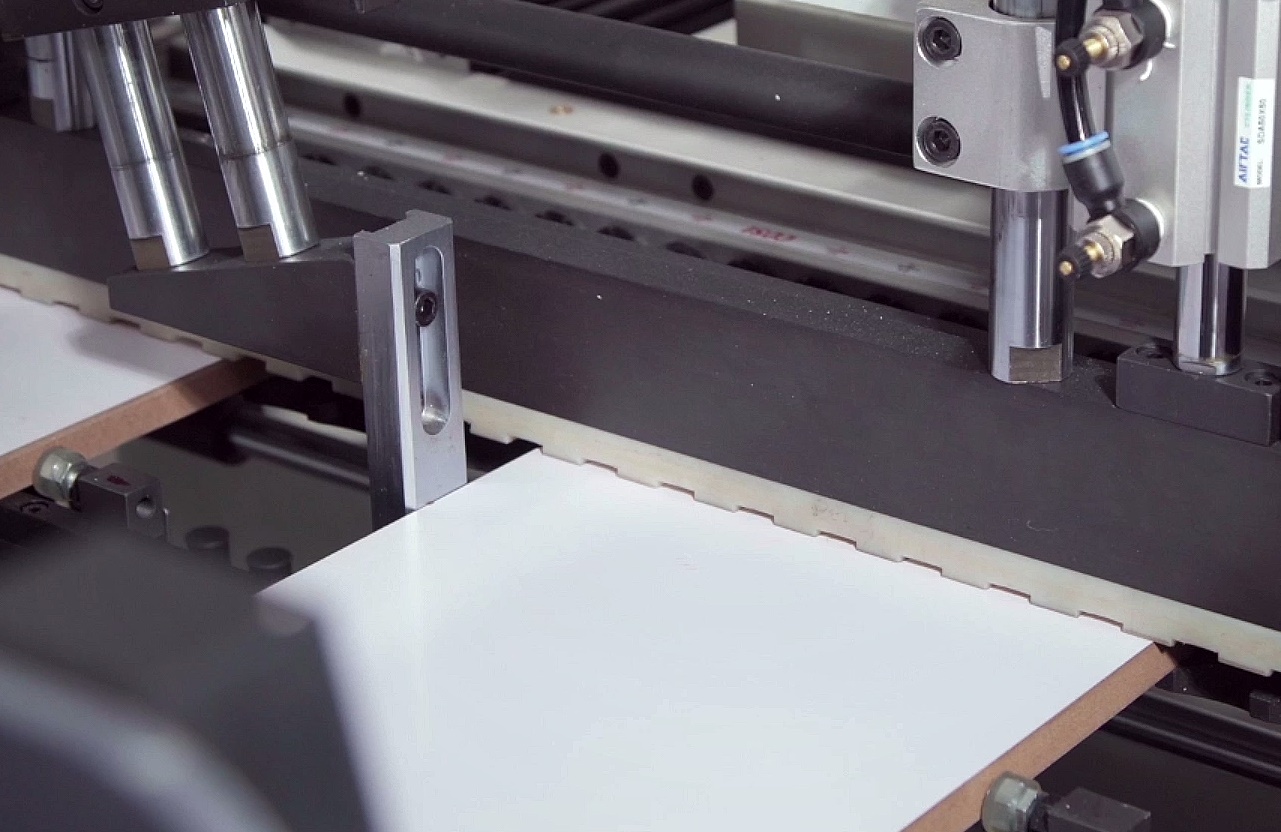

Zwei seitliche Anpressbalken fixieren die Werkstücke beidseitig über die gesamte Bohrlänge hinweg sicher und präzise im Arbeitsbereich.

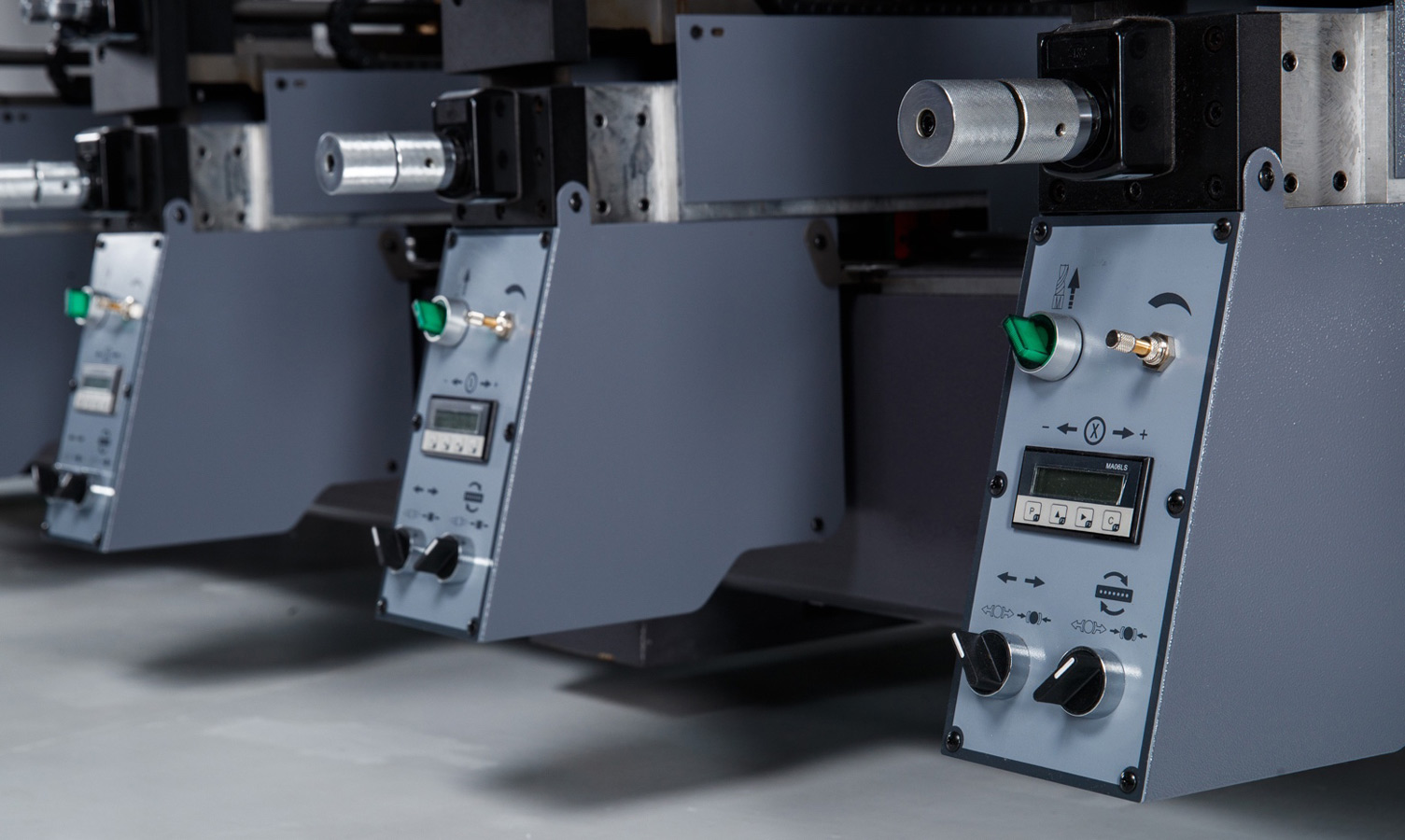

Digitale Zähler an den Bohrgruppen ermöglichen eine schnelle und präzise Umstellung von einer Größe auf eine andere.

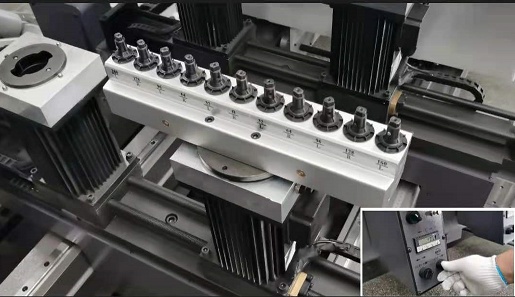

Bohrgruppen mit pneumatischer Kopfspannung ermöglichen einen schnellen Austausch und die Einstellung auf 0° und 90°. Die Maschine ist mit zwei horizontalen (Stirn-)Traversen mit 22 Spindeln und drei vertikalen Traversen 11+11 mit Drehmöglichkeit ausgestattet.
