Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6062
- Durchlauf- und Rücklaufbetrieb
- Automatischer Werkstückvorschub: 60 m/min
- Werkstücklänge: 250–2450 mm
- Werkstückbreite: 100–935 mm
- 2 horizontale Bohrtraversen mit jeweils 21 Spindeln
- 6 untere vertikale, schwenkbare Bohrtraversen mit jeweils 11+11 Spindeln
Hinweis
Technische Spezifikationen und Ausführung des Produkts können vom Hersteller ohne vorherige Ankündigung geändert werden.
Einsatzbereich
Die automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6062 der Industrieklasse wird zum Bohren von Montagebohrungen in Korpusmöbelteilen in Möbelwerken und Produktionsbetrieben eingesetzt.
Besondere Merkmale
- Hohe Steifigkeit der Konstruktion
- Leistungsstarke und zuverlässige Antriebe
- Bearbeitung des Werkstücks von drei Seiten
- Automatische Zuführung der Werkstücke in den Arbeitsbereich
- Integration in Produktionslinien möglich.
- Zwei Entladeoptionen der Werkstücke: vorwärts / rückwärts
- Industrie-Display mit Touchscreen-System
- Höchste Bearbeitungsqualität und Präzision
- Pneumatische Fixierung der Bohraggregate
- Digitale Positionsanzeigen an den Bohraggregaten ermöglichen eine schnelle und präzise Umrüstung von einem Maß auf ein anderes.
- Schwenkbarkeit der Bohraggregate um 90°
Konstruktive Vorteile
Das Maschinenbett ist aus Profilen mit vergrößertem Querschnitt gefertigt, was der Konstruktion zusätzliche Steifigkeit verleiht und die während des Betriebs entstehenden Vibrationen minimiert.

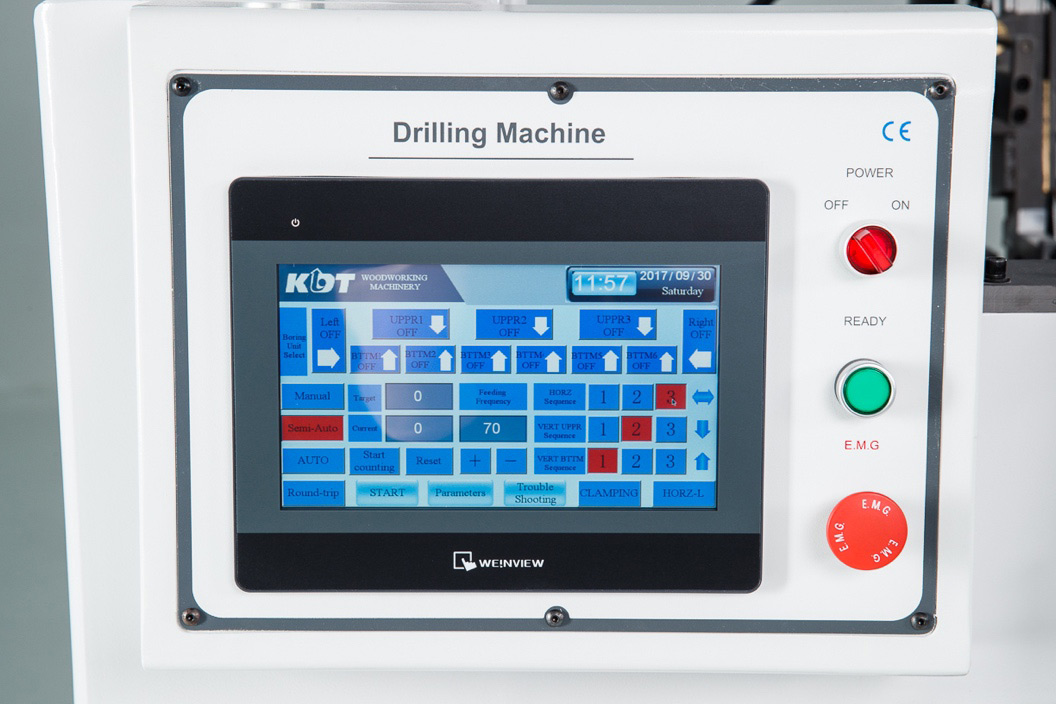

Die Steuerung der Maschine erfolgt über ein spezielles Bedienpult mit einem industriellen Touchscreen-Display. Die Symbole zum Ein- und Ausschalten der Baugruppen und Aggregate auf dem Display sind intuitiv verständlich und erfordern keine besonderen Fachkenntnisse für die Bedienung der Maschine.
Die Maschine ist mit digitalen Zählern ausgestattet, die eine schnelle Umrüstung von einem Maß auf ein anderes ermöglichen. Pneumatische Bremsen fixieren die Bohrtraversen zuverlässig und gewährleisten Stabilität sowie hohe Genauigkeit gemäß dem Bohrbild.
Die Maschine KDT-6062 hat folgende Ausstattung:
- 2 horizontale Endtraversen mit je 21 Spindeln.
- 6 untere vertikale Traversen, Doppelkonstruktion mit unabhängigen Motoren (11+11)x6. Mit 90-Grad-Drehfunktion.

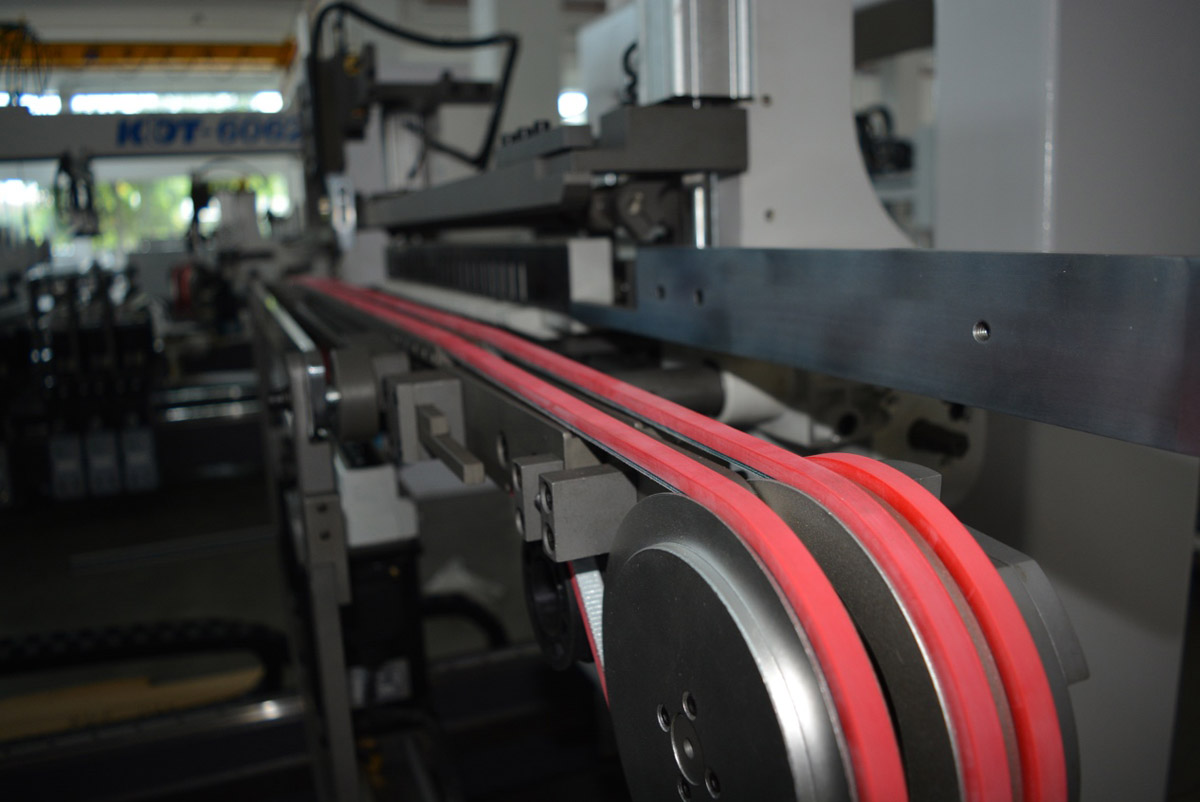

Die automatische Zuführung der Werkstücke in den Arbeitsbereich gewährleistet die maximale Produktivität der Maschine im Serienfertigungsbetrieb.
Die Maschine kann in zwei Betriebsarten arbeiten:
- Durchlaufbetrieb, zwei Bediener im Einsatz.
- Rücklaufbetrieb, ein Bediener im Einsatz.
Leistungsstarke Antriebe der Bohrtraversen gewährleisten ein schnelles und präzises Bohren der erforderlichen Montagebohrungen in den Werkstücken.
Vergleich
Wichtige technische Daten im Vergleich
Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6032NS
|
Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6042NSL
|
Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6062
|
Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6462
|
Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6462K
|
|---|---|---|---|---|
|
Werkstückbreite in X-Richtung, mm
|
||||
| — | — | 250-2450 | 250-3320 | 250-3200 |
|
Werkstückbreite in Y-Richtung, mm
|
||||
| — | — | 100-935 | 100-935 | 100-900 |
|
Maximale Werkstückdicke, mm
|
||||
| 45 | 45 | 70 | 70 | 70 |
|
Maximaler horizontaler Abstand zwischen den äußeren Spindeln, mm
|
||||
| — | — | 640 | 640 | 640 |
|
Maximaler vertikaler Abstand zwischen den äußeren Spindeln, mm
|
||||
| — | — | 896 | 896 | 896 |
|
Mindestabstand zwischen vertikalen Bohrgruppen, mm
|
||||
| 128 | 128 | 128 | 128 | 128 |
|
Maximale Bohrtiefe horizontaler Spindeln, mm
|
||||
| 40 | 40 | 40 | 40 | 40 |
|
Maximale Bohrtiefe vertikaler Spindeln, mm
|
||||
| 45 | 45 | 70 | 70 | 50 |
|
Anzahl der vertikalen Spindeln, Stück
|
||||
| 66 (11x2+11x2+11x2) | 88 (11x2+11x2+11×2+11×2) | 132(11+11)x6 | 220; (11+11)x6+(11+11)x4 | 220; (11+11)x4+(11+11)x6 |
|
Anzahl der horizontalen Spindeln, Stück
|
||||
| 44 (22x2) | 44 (22x2) | 42 (21 x 2) | 42 (21 x 2) | 42 (21 x 2) |
|
Drehzahl der Bohrspindeln, U/min
|
||||
| 2800 | 2800 | 2800 | 2800 | 2800 |
|
Höhe des Arbeitstisches, mm
|
||||
| — | — | 950 | 950 | 950 |
|
Pneumatiksystemdruck, MPa
|
||||
| 0,6-0,8 | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
|
Abmessungen L x B x H, mm
|
||||
| 2700 x 3010 x 1580 | 4020 x 3250 x 1720 | 3760 x 3120 x 1760 | 4670 x 3120 x 1974 | 5310 x 3120 x 2000 |
|
Gewicht, kg
|
||||
| 2600 | 3300 | 2700 | 4700 | 4800 |
|
Gesamtleistung, kW
|
||||
| 13,4 | 16 | 17,7 | 26,5 | 36,45 |
| Details | Details | Details | Details | Details |
| Technische Daten der Durchlaufbohrmaschine | |
| Werkstückbreite in X-Richtung, mm | 250-2450 |
| Werkstückbreite in Y-Richtung, mm | 100-935 |
| Maximale Werkstückdicke, mm | 70 |
| Maximaler horizontaler Abstand zwischen den äußeren Spindeln, mm | 640 |
| Maximaler vertikaler Abstand zwischen den äußeren Spindeln, mm | 896 |
| Mindestabstand zwischen vertikalen Bohrgruppen, mm | 128 |
| Maximale Bohrtiefe horizontaler Spindeln, mm | 40 |
| Maximale Bohrtiefe vertikaler Spindeln, mm | 70 |
| Anzahl der vertikalen Spindeln, Stück | 132(11+11)x6 |
| Anzahl der horizontalen Spindeln, Stück | 42 (21 x 2) |
| Drehzahl der Bohrspindeln, U/min | 2800 |
| Höhe des Arbeitstisches, mm | 950 |
| Pneumatiksystemdruck, MPa | 0,6-0,8 |
| Abmessungen L x B x H, mm | 3760 x 3120 x 1760 |
| Gesamtleistung, kW | 17,7 |
| Gewicht, kg | 2700 |
