Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6462K

Einsatzbereich

Die automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6462K der Industrieklasse auf PC-Basis mit automatischer Umrüstung und Servoantrieben wird zum Bohren der erforderlichen Montagebohrungen in Möbelteilen in Produktionsstätten und Möbelwerkstätten eingesetzt.

Bearbeitungsschema

Besondere Merkmale

• Hohe Steifigkeit;
• Leistungsstarke, zuverlässige Antriebe;
• Bohren der Werkstücke von vier Seiten;
• Automatische Umrüstung mit Servoantrieben;
• Industrie-PC auf Basis von WINDOWS7;
• Automatische Zuführung der Werkstücke in den Arbeitsbereich;
• Möglichkeit zur Integration in eine Fertigungslinie;
• Zwei Optionen zum Auswerfen der Werkstücke aus der Maschine „rückwärts/vorwärts“;
• Makellose Qualität und Bearbeitungsgenauigkeit;
• Fixierung der Bohrgruppen erfolgt pneumatisch;
• Digitale Zähler an den Bohrgruppen ermöglichen eine schnelle und präzise Umrüstung von einer Größe auf eine andere;
• Möglichkeit, die Bohrgruppe um 90 Grad zu drehen.

Konstruktive Vorteile

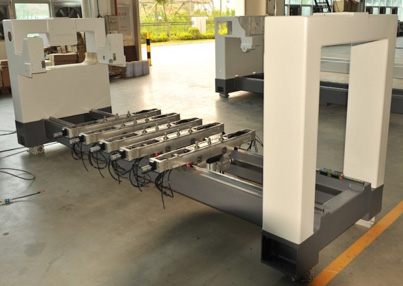

Der Maschinenrahmen besteht aus einem Profil mit vergrößertem Querschnitt, was die Stabilität der Konstruktion zusätzlich erhöht und die während des Betriebs auftretenden Vibrationen minimiert.

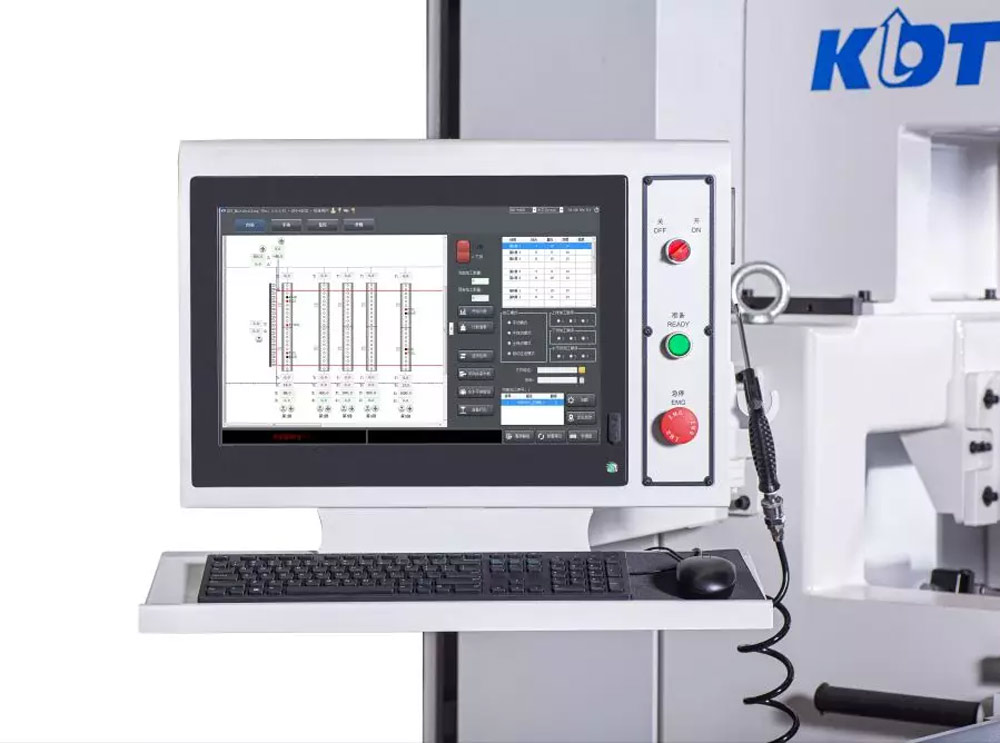

Industrieller PC auf Basis von WINDOWS7 mit der Software „Drilling Master“, die ein System zur Optimierung der Bohrpläne enthält.

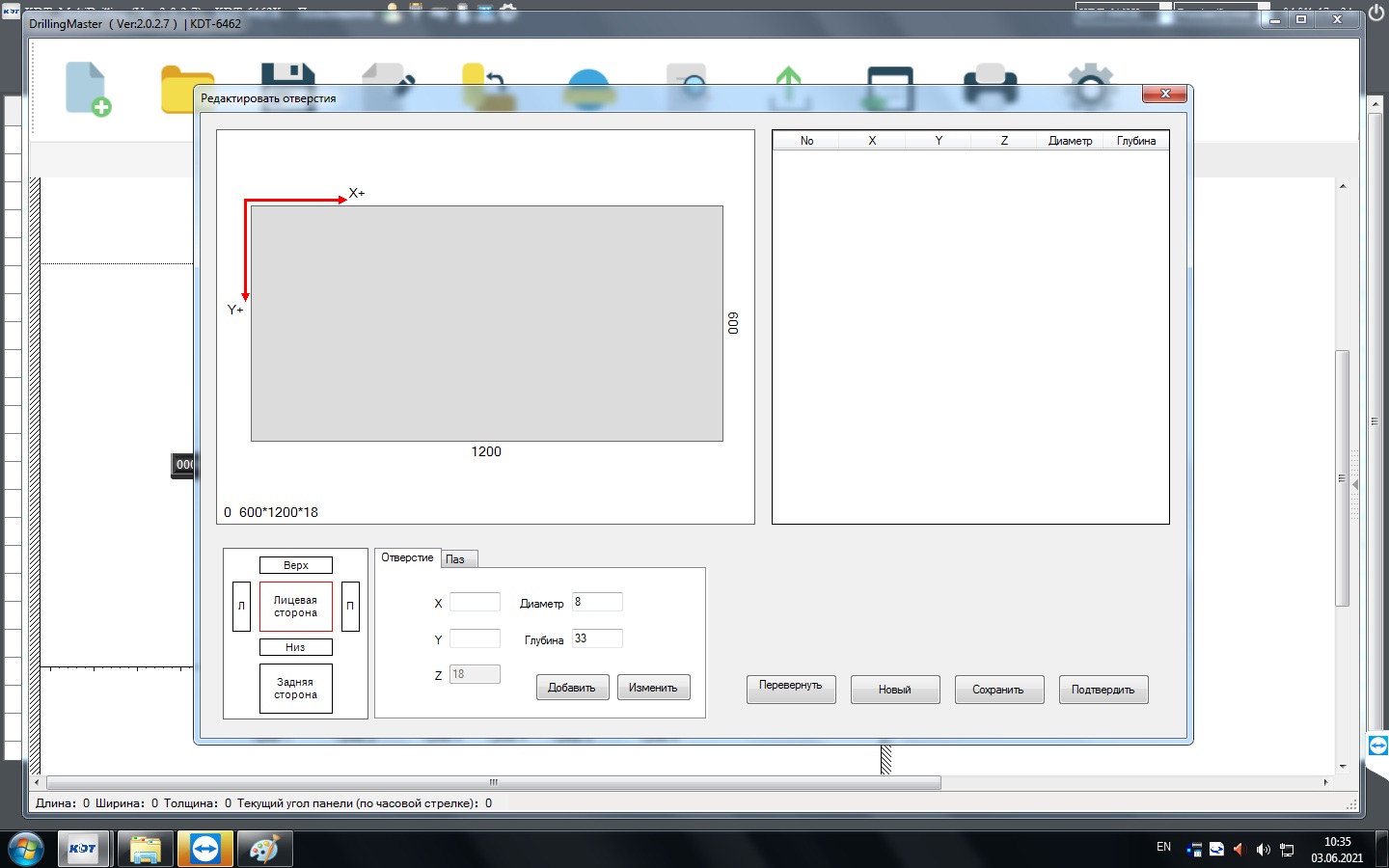

Drilling Master verfügt über einen integrierten Editor zur Erstellung von Bearbeitungsplänen direkt in der Steuerungssoftware der Maschine.

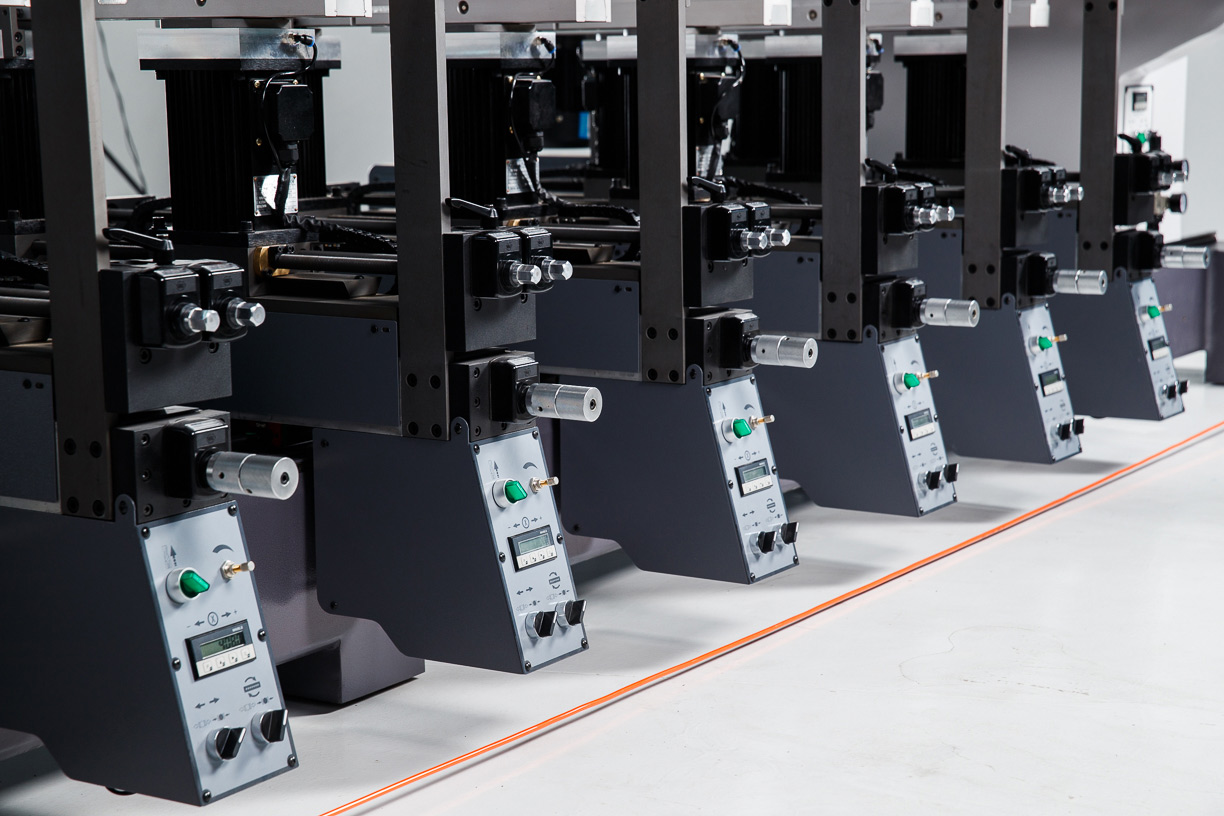

Die Maschine ist mit digitalen Zählern ausgestattet, die ein schnelles Umrüsten von einer Größe auf eine andere ermöglichen. Pneumatische Bremsen fixieren die Bohrtraversen zuverlässig und gewährleisten Stabilität und Genauigkeit gemäß der Bohrplan-Karte.

Die KDT-6462K-Maschine verfügt über folgende Ausstattung:

• 2 horizontale Stirntraversen mit jeweils 21 Spindel.

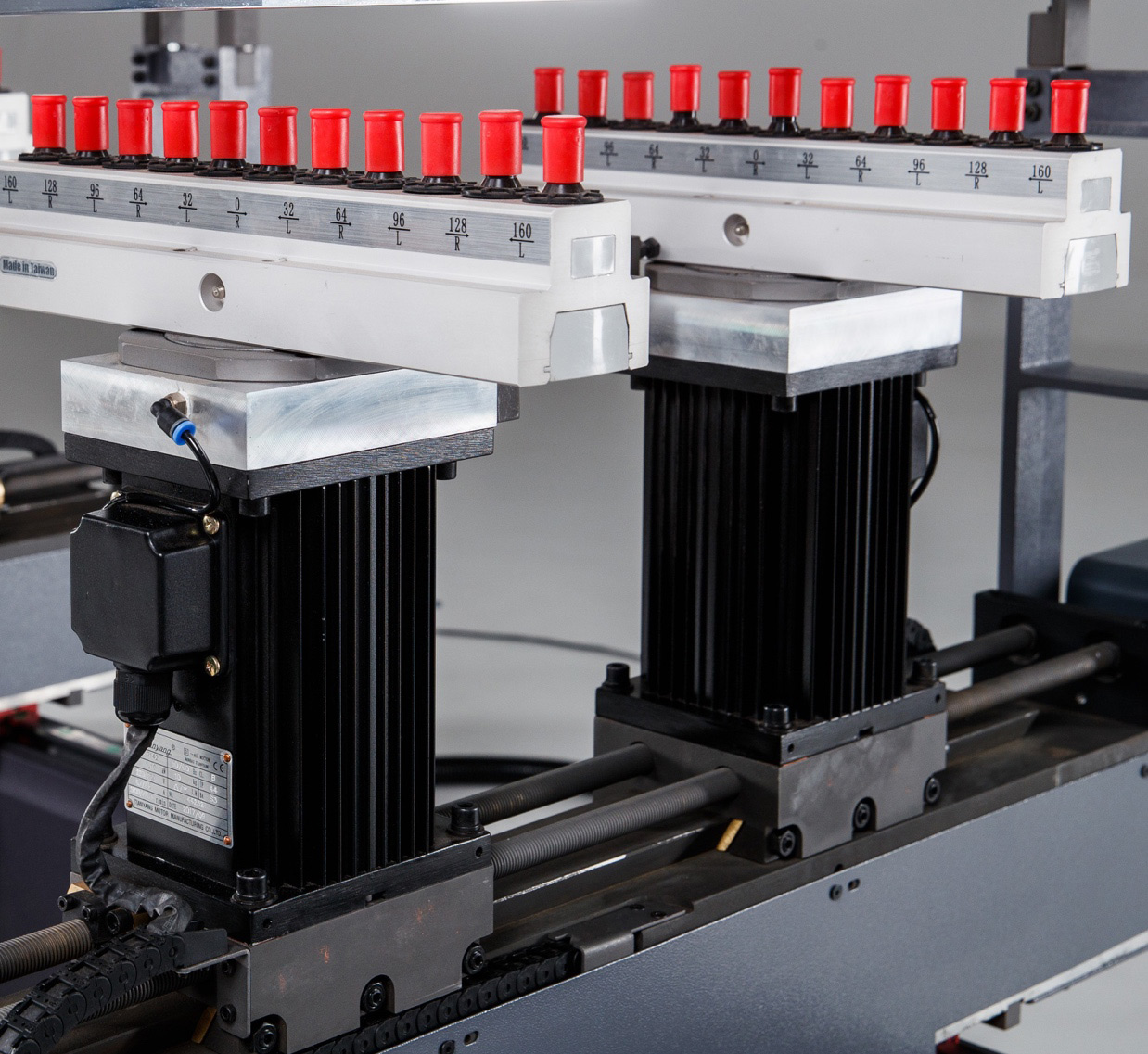

• 6 untere vertikale Traversen, Doppelbauweise mit unabhängigen Motoren (11+11)x6. Drehbar um 90 Grad.
• 4 obere vertikale Traversen, Doppelbauweise mit unabhängigen Motoren (11+11)x4. Drehbar um 90 Grad.
• Das Bohren der Werkstücke erfolgt von vier Seiten, was die Bearbeitung der meisten Bohrpläne in einem Arbeitszyklus garantiert.

Auf Kundenwunsch kann die Maschine in den folgenden Ausstattungen gefertigt werden:

• Die unteren vertikalen Traverse können in der Anzahl von 1 bis 8 x (11+11) ausgeführt werden.
• Die oberen vertikalen Traverse können in der Anzahl von 1 bis 5 x (11+11) ausgeführt werden.

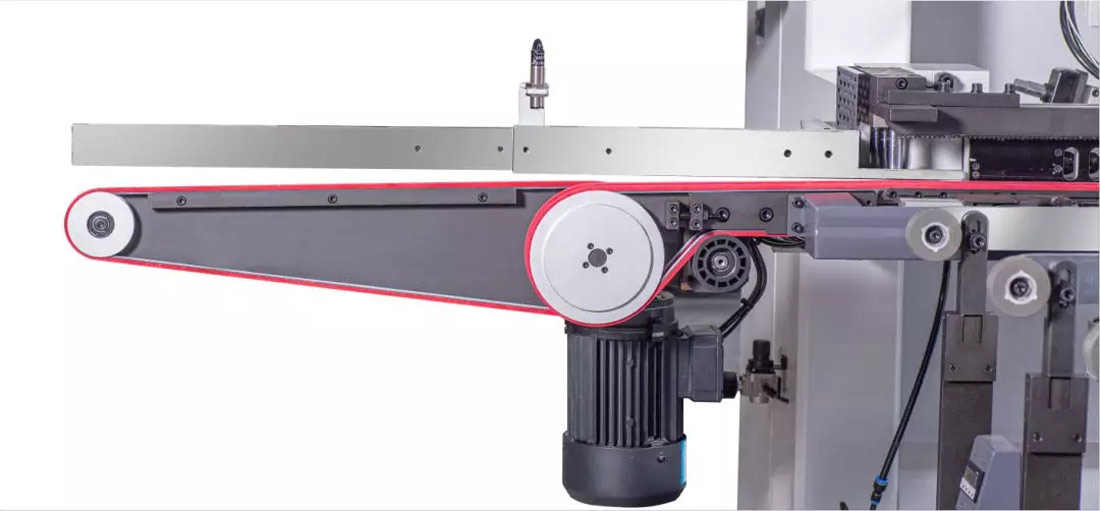

Die automatische Zuführung der Werkstücke in den Arbeitsbereich gewährleistet maximale Produktivität der Maschine bei Serienfertigung.

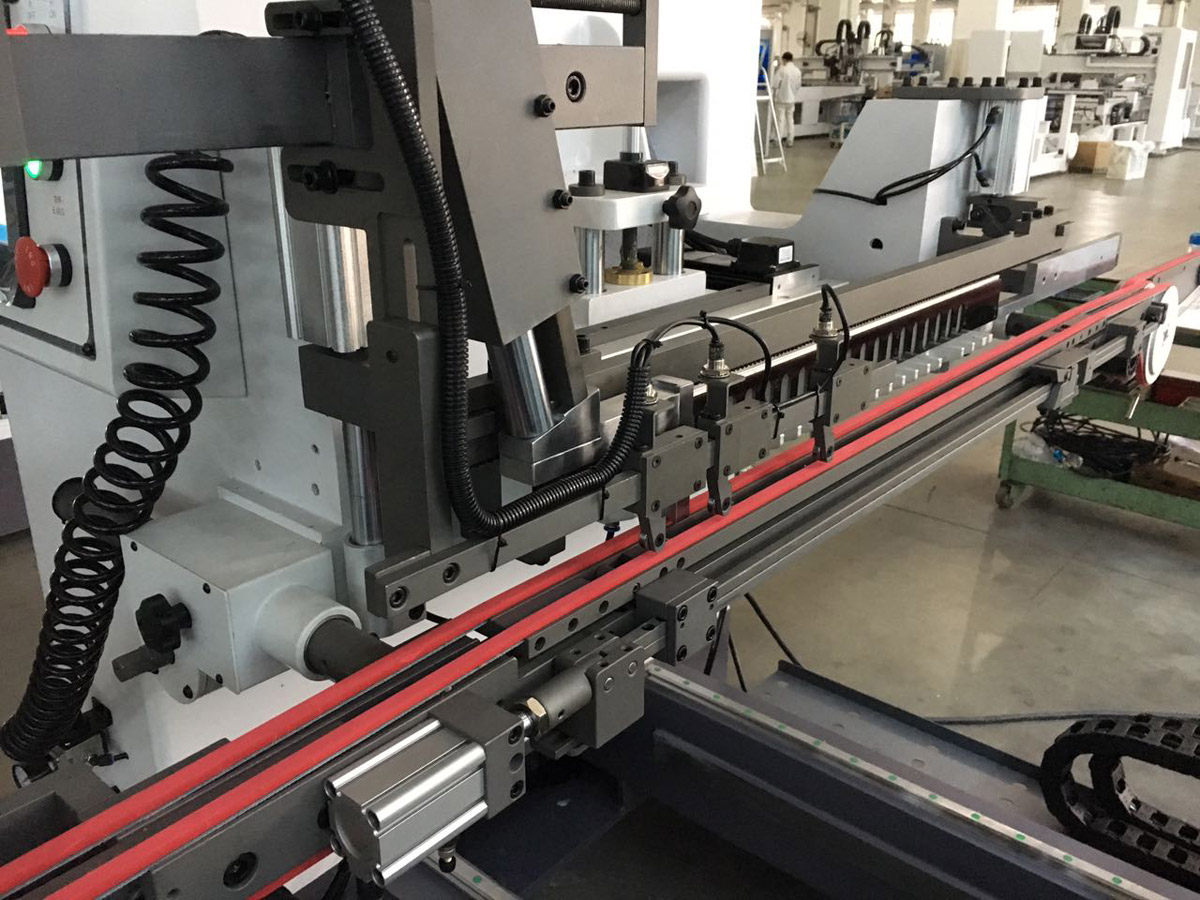

Die Maschine kann in zwei Betriebsarten arbeiten:

• Durchlaufbetrieb, zwei Bediener;
• Rücklaufbetrieb, ein Bediener.

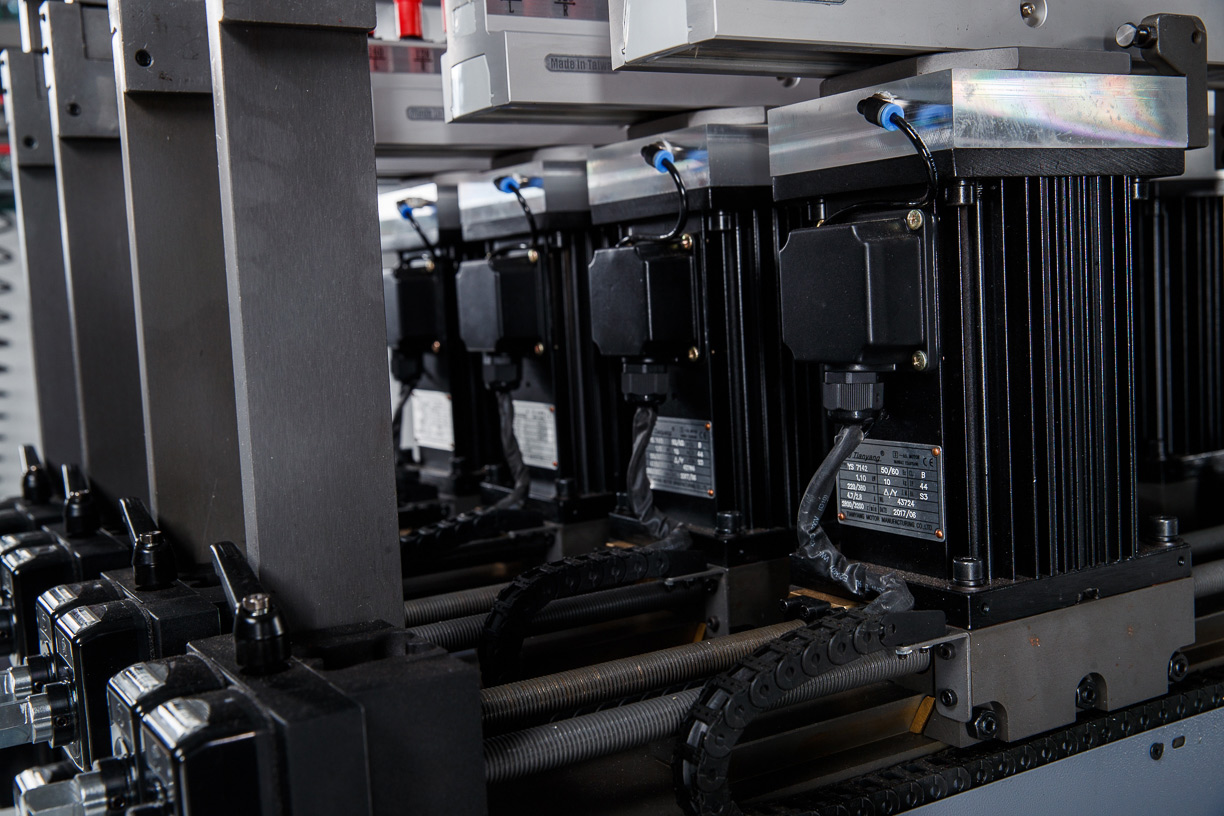

Leistungsstarke Antriebe der Bohrtraversen gewährleisten ein schnelles und präzises Bohren der erforderlichen Montagelöcher in den Werkstücken.

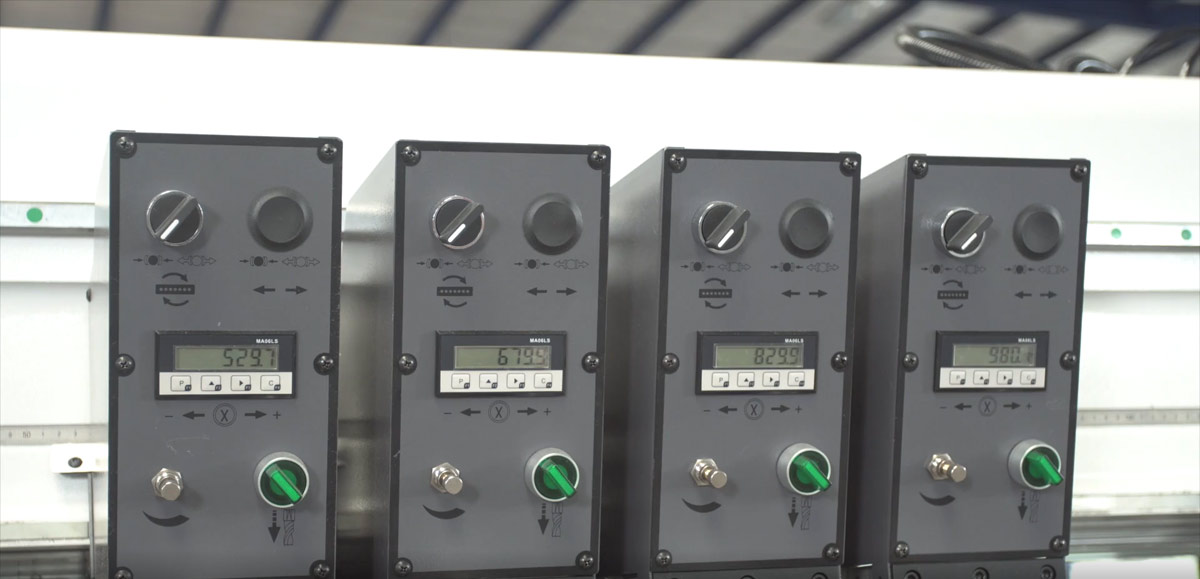

Präzise automatische Positionierung der oberen und unteren Traversen gemäß der Bohrplankarte.

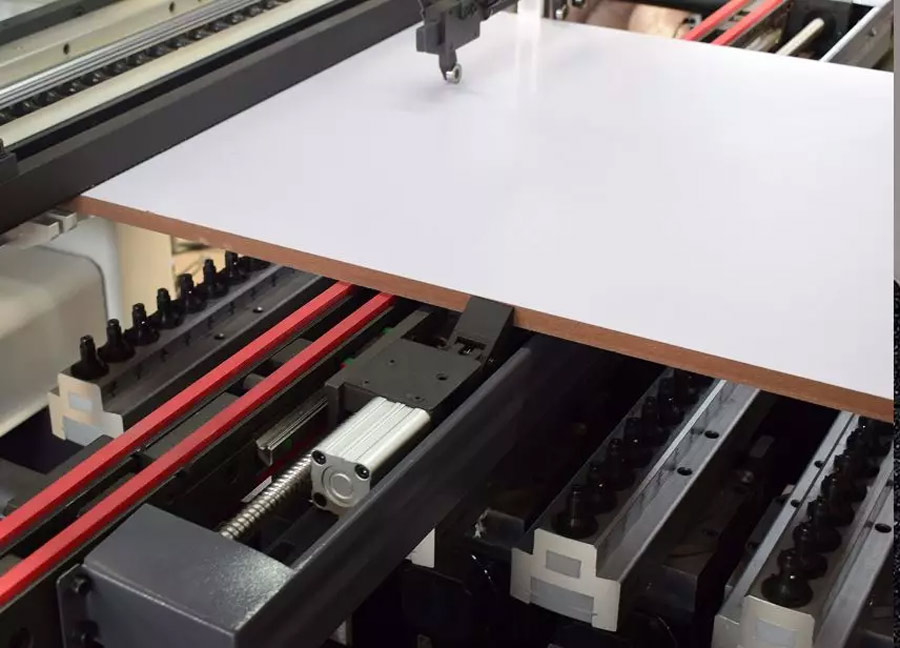

Die Positionierung der Anschläge über die Breite des Werkstücks erfolgt automatisch gemäß den technischen Vorgaben. Dies gewährleistet hohe Genauigkeit und minimiert die Rüstzeit der Maschine beim Wechsel von einer Bohrplankarte zur anderen.

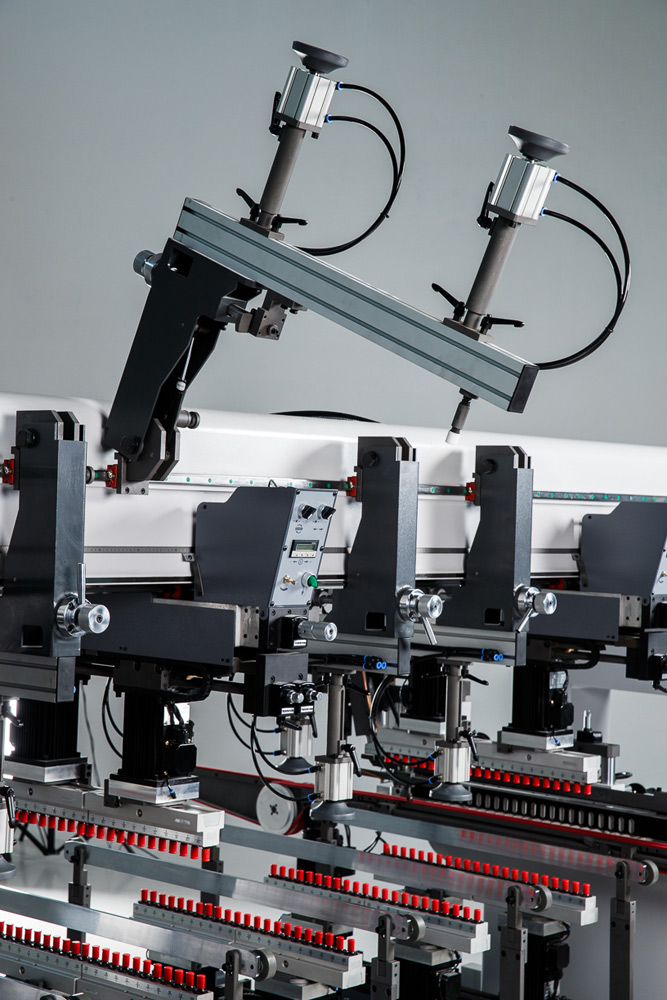

Die Pneumozylinder können verschoben werden, um sich an die Größe des Werkstücks anzupassen, und fixieren so das Werkstück zuverlässig und präzise im Arbeitsbereich. Außerdem ist an der Maschine ein zusätzliches Paar Pneumozylinder mit der Möglichkeit zur rechtwinkligen Verschiebung installiert.
