Automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6042NSL

Einsatzbereich

Die automatische Mehrtraversen-Durchlaufbohrmaschine KDT-6042NSL mit Kassettenzuführung der Werkstücke, Entladevorrichtung und der Möglichkeit, drei Werkstücke gleichzeitig (50–150 mm) zu bearbeiten, wird zum Bohren der erforderlichen Montagebohrungen in Möbelteilen in Betrieben und Werkstätten für die Serien- und Massenproduktion von Möbeln eingesetzt.

Besondere Merkmale

• Ausgestattet mit einer Entlade- und Stapelvorrichtung für Werkstücke.
• Zwei Druckbalken über die gesamte Bohrlänge.
• Kassettenzuführung.
• Hohe Produktivität bis zu 12.000 Werkstücke pro Schicht.
• Bohren von 3 Werkstücken gleichzeitig.
• Schnellwechsel-Bohrgruppen mit pneumatischer Spindelkopf-Fixierung.
• Bohren der Werkstücke von drei Seiten.
• Digitale Zähler an den Bohrgruppen ermöglichen ein schnelles und präzises Umstellen von einer Größe auf eine andere.
• Möglichkeit, die Bohrgruppe um 90 Grad zu drehen.
• Leistungsstarke, zuverlässige Antriebe.
• Industrielles Bedienpult mit LCD-Display.
• Einwandfreie Qualität und präzise Bearbeitung.

Konstruktive Vorteile

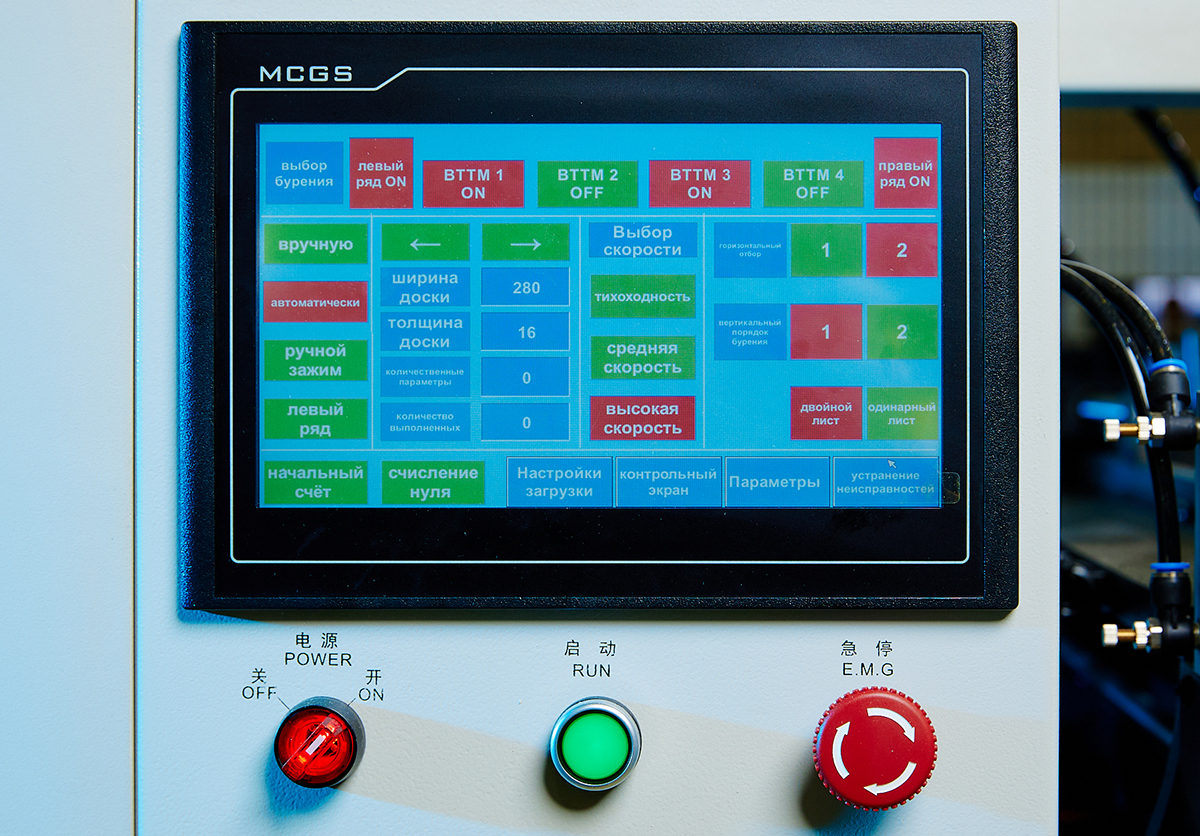

Die Steuerung der Maschine erfolgt über ein industrielles Bedienpult mit LCD-Display.

Die Maschine verwendet elektrische Komponenten und Elektronik führender Marken: Steuerungssystem DELTA (Taiwan), Frequenzumrichter INVT, Leistungsschalter und Schütze SIEMENS (Deutschland).

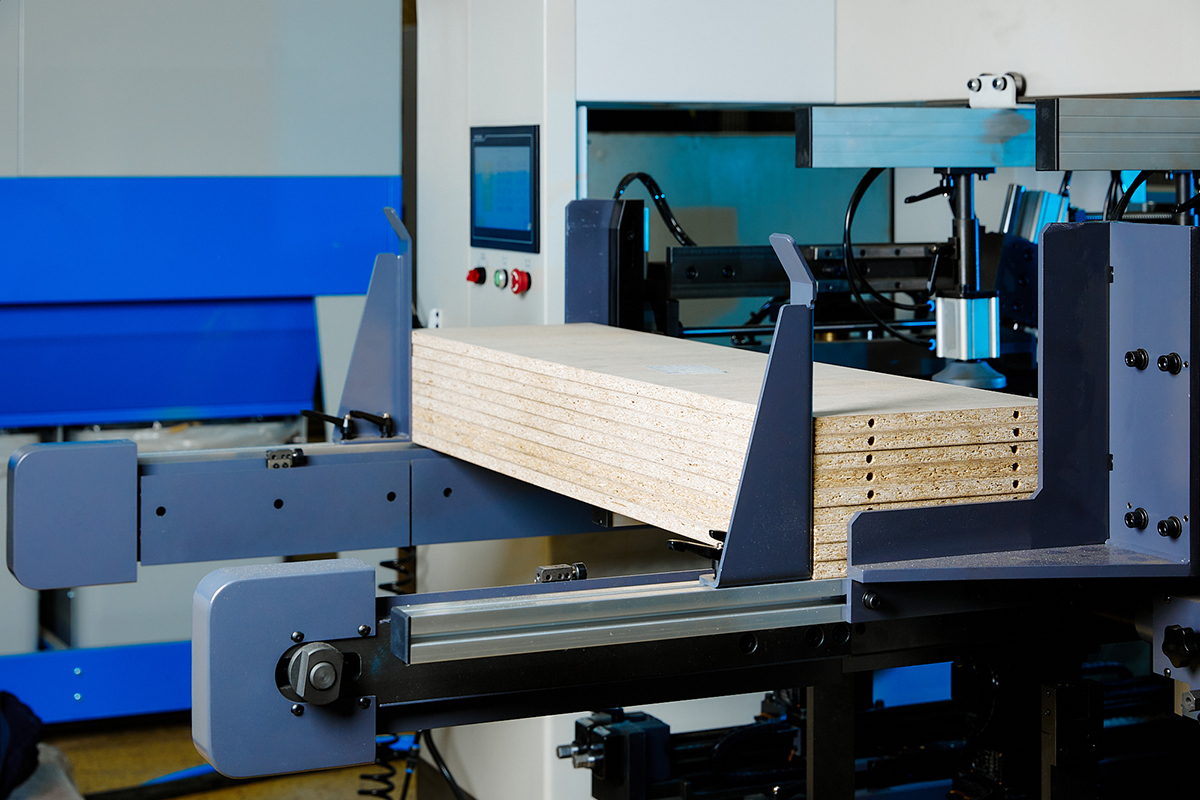

Das Werkstückzuführmagazin gewährleistet eine unterbrechungsfreie Zuführung der Werkstücke in den Bohr- und Beschlagbereich.

Die Maschine ist mit einer Entlade- und Stapelvorrichtung für bearbeitete Werkstücke ausgestattet, sodass die Maschine von nur einer Person bedient werden kann.

Die Möglichkeit, drei Werkstücke gleichzeitig bei einer Werkstückbreite von 50 bis 150 mm zu bohren, erhöht die Produktivität der Maschine erheblich. Ohne Umrüstung liegt die Produktionskapazität der Maschine bei bis zu 8000 Teilen pro Schicht.

Möglichkeit, zwei Werkstücke gleichzeitig bei einer Werkstückbreite von 50 bis 240 mm zu bohren.

Bei einer Werkstückbreite von 50 bis 630 mm bearbeitet die Maschine jeweils ein Werkstück.

Die Zuführung der Werkstücke erfolgt über ein Kettenförderband mit fest montierten Schubstangen, wodurch ein Kippen schmaler Werkstücke während der Zuführung ausgeschlossen wird. Der Arbeitsbereich der Schubstange hat einen geringen Hub, um die Werkstücke im Bohrbereich schonend zu fixieren.

Zwei zentrale Pneumatikzylinder sorgen für einen sicheren Anpressdruck in der Mitte des Werkstücks.

Zwei seitliche Balken entlang der gesamten Bohrlänge auf jeder Seite fixieren die Werkstücke zuverlässig und präzise im Arbeitsbereich.

Digitale Zähler an den Bohrgruppen ermöglichen eine schnelle und präzise Umstellung von einer Größe auf eine andere.

Bohrgruppen mit pneumatischer Fixierung des Bohrkopfs ermöglichen einen schnellen Austausch und eine Einstellung auf 0° und 90°. Die Maschine ist mit zwei horizontalen (Stirnseiten-)Traversen mit 22 Spindeln und vier vertikalen Traversen 11+11 mit Drehmöglichkeit ausgestattet.
