Kartonschneidemaschine WG8C1H1W1-Z1R1D6

Bestímmung

Die Kartonschneidemaschine WG8C1H1W1-Z1R1D6 zur Herstellung von Verpackungen aus Bogenkarton, Z-Wellpappe und zweilagigem Rollen-Karton wird in Produktionsbetrieben jeder Größe sowie bei Verpackungsdienstleistern eingesetzt, die Verpackungen unterschiedlicher Formate und Designs herstellen. Die Anlage dient der Automatisierung des Verpackungsherstellungsprozesses, um diesen so einfach, effizient und komfortabel wie möglich zu gestalten. Mit der Maschine können Verpackungen und Kartons gemäß den individuellen Anforderungen des Unternehmens und seiner Kunden gefertigt werden.

Kennzeichnende Merkmale

• Verarbeitung von Bogenkarton, Z-Wellpappe und zweilagigem Rollen-Karton bis zu einer Breite von 2400 mm.
• Automatisches Kartonzuführsystem mit Vakuumfixierung.
• In der Maschine sind 6 Längs- und 1 Quer-Schneid- und Rillaggregate installiert.
• Leistung: 3–6 Kartons pro Minute.
• 40 Vorlagen im Programm zur Erstellung von Standardkartons.
• Manuelle Erstellung und Import eigener Kartonvorlagen
• Optimierung der Zuschnittpläne
• Hohe Bearbeitungsgenauigkeit
• Die Maschine verarbeitet die meisten Arten von Wellkarton.
• Automatisches Querschneiden, Längsrillen und Schneiden nach Programm.
• Für Serien- und Einzelproduktion von Verpackungen geeignet.
• Maschine kann eigenständig genutzt oder in eine Verpackungslinie integriert werden.
• Kompakte Bauweise, platzsparend in der Produktion.
• Intuitive Steuerung über Industrie-PC.
• Automatisierung des Kartonherstellungsprozesses möglich, z. B. Datenübernahme von einer Messstation.
• Massive Rahmenkonstruktion reduziert Vibrationen und sorgt für hohe Bearbeitungspräzision.
• Umfassende Produktionsstatistik und Diagnosesystem.
• Sicherheitsvorrichtungen gemäß CE-Norm.

Konstruktive Vorteile

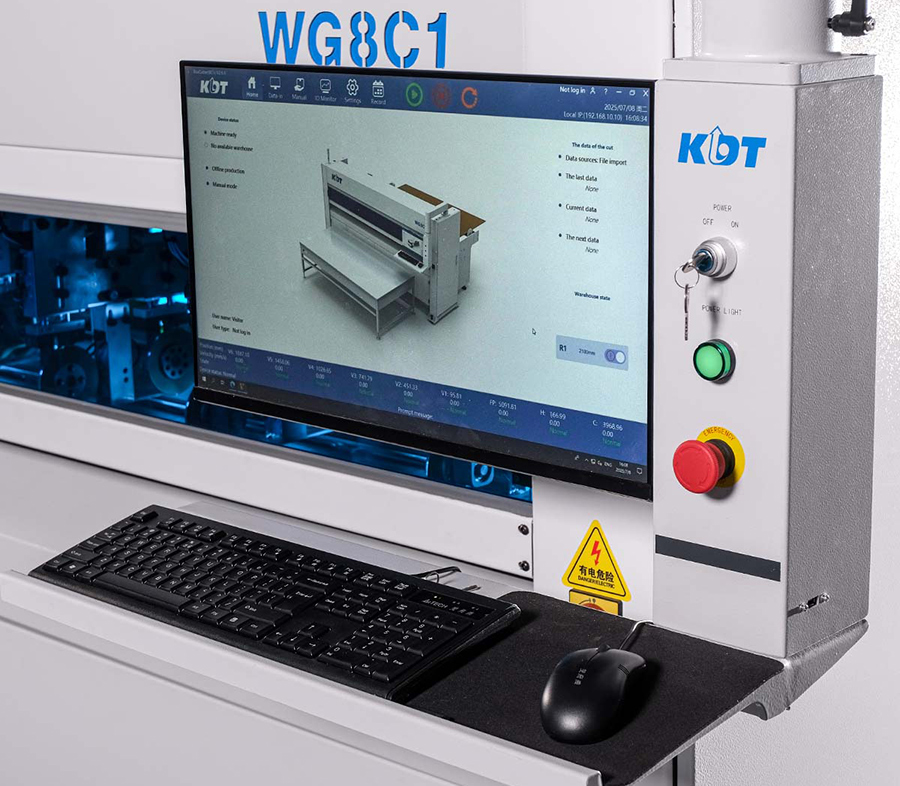

Intuitive Steuerung auf Industrie-PC-Basis mit Display und Windows-Betriebssystem. Vollständige Produktionsstatistik und Diagnosesystem.

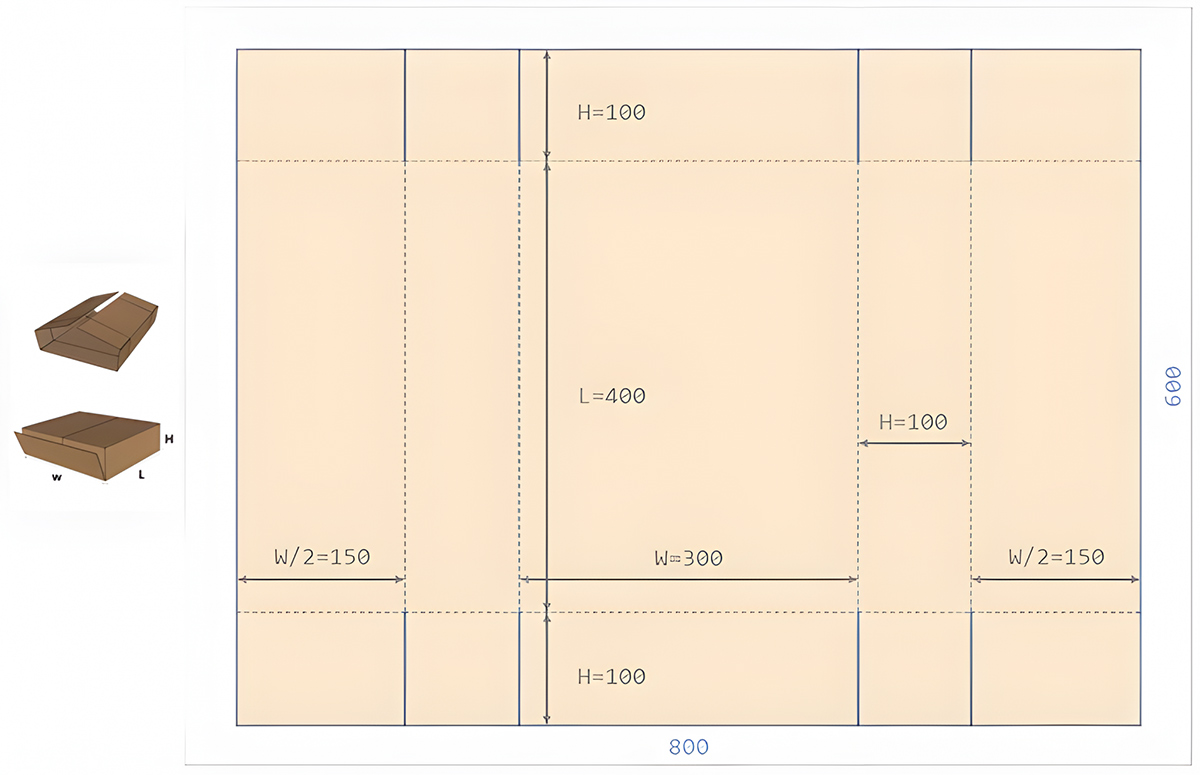

Kartonkonstruktionsmodul zur Erstellung unterschiedlicher Kartonformen und Speicherung der Bearbeitungsprogramme.

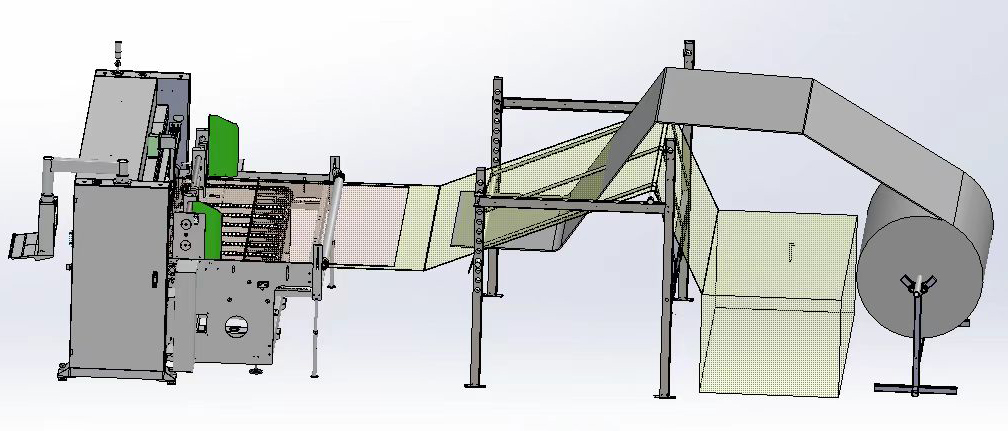

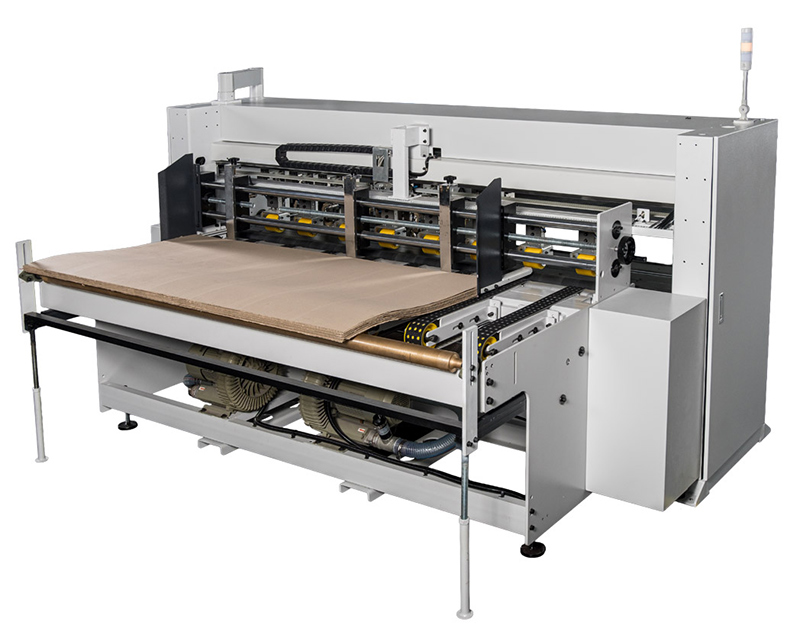

Automatisches Kartonzuführsystem mit Vakuumfixierung. Maximale Blattbreite 2400 mm. Maximale Kartonpaketdicke: 500 mm.

Automatisches Kartonzuführsystem mit Vakuumfixierung. Maximale Blattbreite 2400 mm. Maximale Kartonpaketdicke: 500 mm.

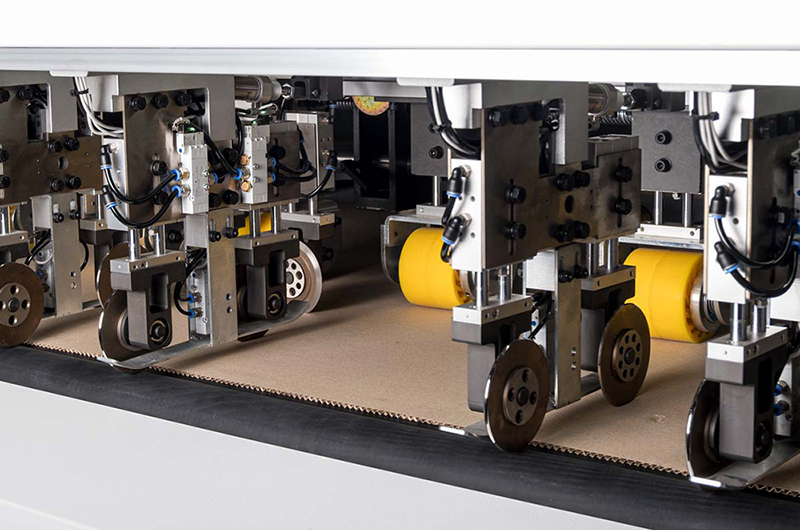

Die Maschine verfügt über 6 Längsschneid- und Rillaggregate. Jedes Paar Kreismesser schneidet und rillt das zukünftige Kartonstück gleichzeitig in Längsrichtung.

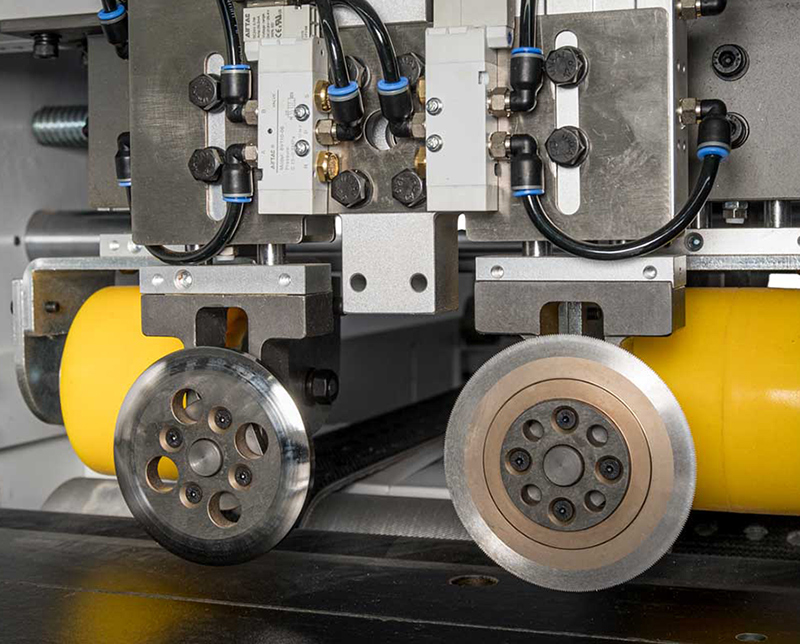

Das Querschneid- und Rillaggregat besteht aus einem Paar Kreismesser und schneidet sowie rillt das Kartonstück in Querrichtung.

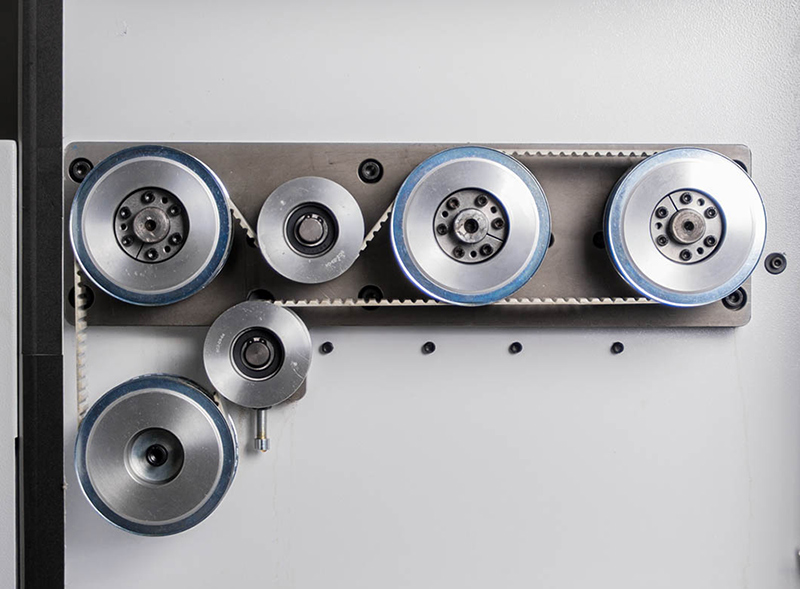

Riemenantrieb für Messer- und Wellenantriebe.

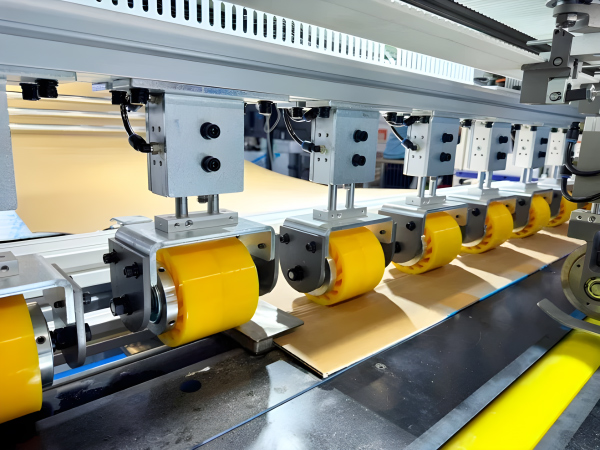

Andruckrollen fixieren den Wellkarton zuverlässig im Schneidbereich.

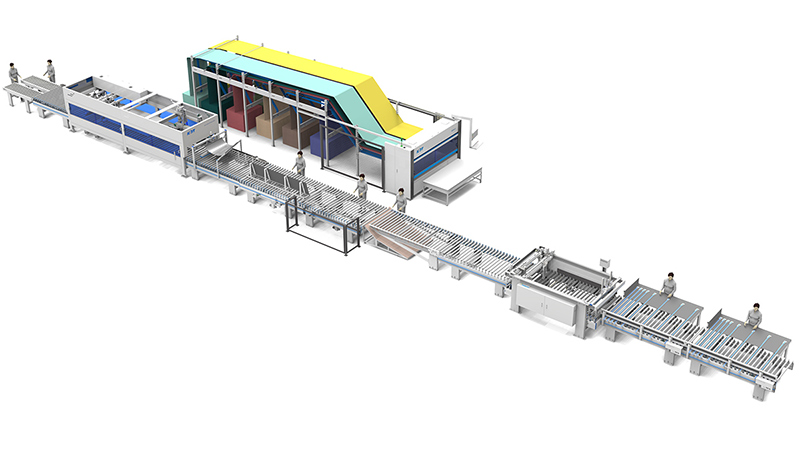

Maschine kann eigenständig betrieben oder in eine Produktionslinie integriert werden.
