Kartonschneidemaschine WG8C1H4P4

Bestímmung

Die Kartonschneidemaschine WG8C1H4P4 zur Herstellung von Verpackungen aus Z-Wellkarton wird in Produktionsbetrieben jeder Größe sowie in Unternehmen mit spezialisierten Verpackungsdienstleistungen für Verpackungen unterschiedlicher Abmessungen und Designs eingesetzt. Die Anlage wurde entwickelt, um den Verpackungsherstellungsprozess in Ihrem Unternehmen zu automatisieren und diesen möglichst einfach und effizient zu gestalten. Mit der Maschine können beliebige Kartons für Ihre Produkte gemäß Ihren Anforderungen und den Anforderungen Ihrer Kunden gefertigt werden.

Kennzeichnende Merkmale

• Verarbeitung von Z-Wellkarton bis zu 2400 mm Breite.
• Lager- und Zuführstation für Wellkarton mit 4 Stellplätzen.
• Gleichzeitige Zuführung von bis zu 4 unterschiedlichen Wellkartonformaten.
• Die Maschine ist mit 6 Längs- und 1 Querschneid- und Rillwerk ausgestattet.
• Leistung: 3–6 Kartons pro Minute.
• 40 Vorlagen im Programm zur Erstellung von Standardkartons.
• Funktion zur manuellen Erstellung und zum Import von Kartonvorlagen.
• Optimierung der Zuschnittpläne.
• Hohe Bearbeitungspräzision.
• Die Maschine verarbeitet die meisten Arten von Wellkarton.
• Automatisches Quer- und Längsrillen sowie Schneiden von Wellkarton gemäß Programm.
• Geeignet für Serien- und Einzelproduktion von Verpackungen.
• Möglichkeit des eigenständigen Einsatzes oder der Integration in eine Verpackungslinie.
• Platzsparende Bauweise, geringer Flächenbedarf in der Produktion.
• Intuitive Steuerung auf Basis eines Industrie-PCs.
• Automatisierung des Kartonherstellungsprozesses möglich, z. B. durch Übernahme von Maßdaten von einer Messstation.
• Massive Rahmenkonstruktion reduziert Vibrationen und gewährleistet hohe Bearbeitungsgenauigkeit.
• Vollständige Produktionsstatistik und integriertes Diagnosesystem.
• Sicherheitssysteme gemäß CE-Normen.

Konstruktive Vorteile

Intuitive Steuerung auf Industrie-PC-Basis mit Touchscreen-Display und Windows-Betriebssystem; vollständige Produktionsstatistik und Diagnosesystem.



Integrierter Kartoneditor und -konstrukteur; 40 Vorlagen für Standardkartons sowie Importfunktion.

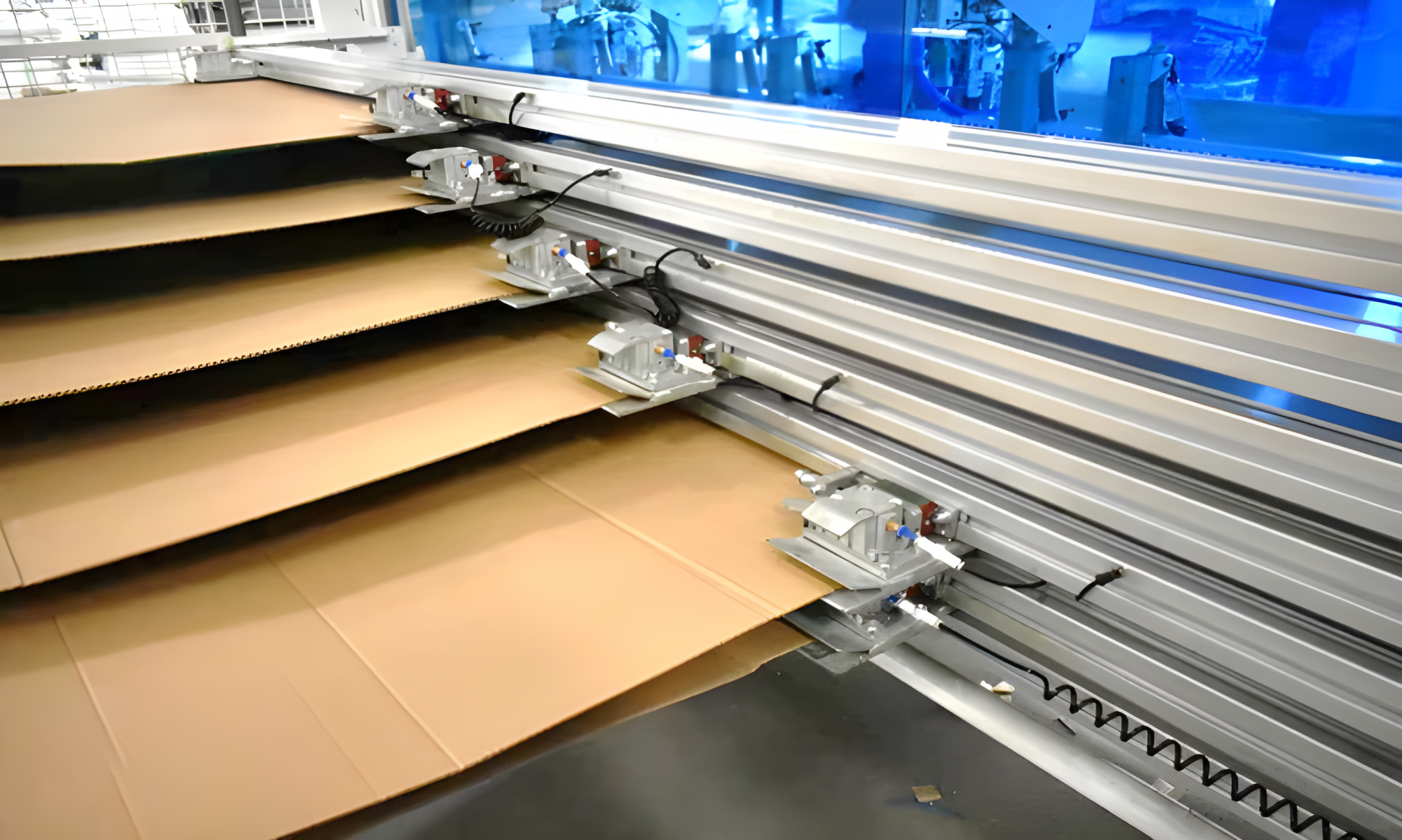

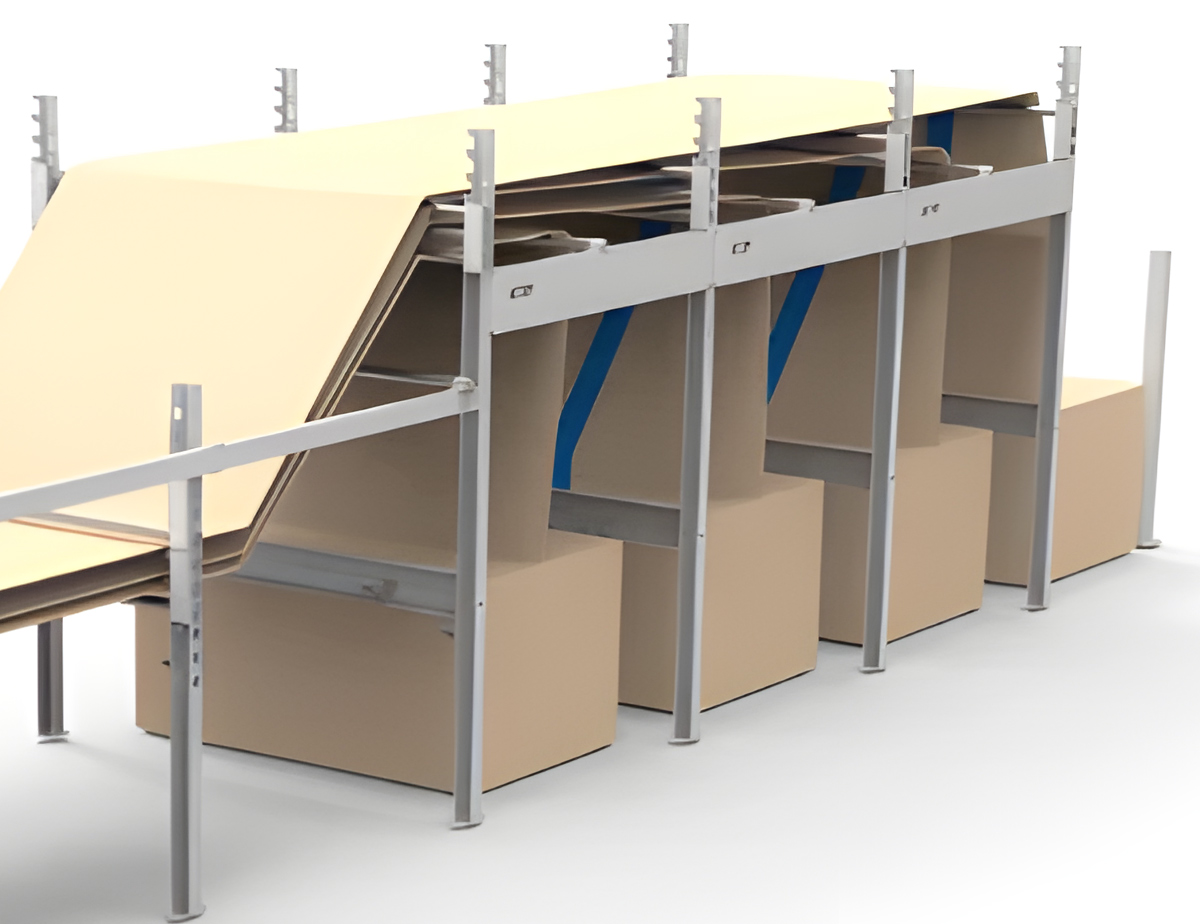

Spezielle Lager- und automatische Zuführstation für Z-Wellkarton mit 4 Stellplätzen.

Die Maschinensoftware berechnet und wählt automatisch das optimale Format zur Minimierung von Verschnitt; gleichzeitige Beladung mit bis zu 4 Formaten.

Die Maschine verfügt über 6 Längsschneid- und Rillaggregate. Jedes Paar Kreismesser führt gleichzeitig Schneiden und Rillen in Längsrichtung aus.

Das Querschneid- und Rillaggregat besteht aus einem Paar Kreismesser und führt Schneiden sowie Rillen in Querrichtung aus.

Riemenantrieb für Messer- und Wellensysteme.

Andruckrollen fixieren den Wellkarton zuverlässig im Schneidbereich.

Die Maschine kann sowohl eigenständig als auch als Bestandteil einer Produktionslinie betrieben werden.
