Station zur Voraufschmelzung von PUR-Klebstoff KDT PUR-2.5C

Einsatzzweck

Die Station zur Voraufschmelzung von PUR-Klebstoff KDT PUR-2.5C wird in Kombination mit KDT-Kantenanleimmaschinen eingesetzt, die mit Leimaggregaten für die Verarbeitung von PUR-Klebstoff ausgestattet sind. Der PUR-Klebstoff in Kartuschen (Originalverpackung) wird in einen speziellen Behälter mit bodenseitigem Heizelement eingelegt. Der im unteren Bereich der Kartusche aufgeschmolzene Klebstoff wird mittels eines oberen Pneumatikzylinders durch eine bewegliche Druckplatte durch eine Öffnung im Kammerboden gepresst und gelangt in einen Zwischenbehälter, in dem er in temperiertem, flüssigem Zustand gehalten wird. Je nach Bedarf wird die erforderliche Klebstoffmenge über eine Zahnradpumpe durch einen beheizten Schlauch zur Kantenanleimmaschine gefördert.

Besondere Merkmale

• Das vollständig geschlossene System verhindert die Polymerisation des PUR-Klebstoffs auch bei mehrtägigen Produktionsunterbrechungen.
• Unterbrechungsfreie Zuführung von PUR-Klebstoff über mehrere Stunden.
• Das Steuerungssystem ermöglicht die Programmierung des Schmelzgeräts für unterschiedliche Einsatzbedingungen.
• Reduzierung der Betriebskosten durch die wirtschaftliche Verpackungsform des Klebstoffs.
• Einsatz mit zwei KDT-Kantenanleimmaschinen dank zwei Klebstoffzufuhrkanälen (zweiter Schlauch optional).
• Arbeits- und Zwischenbehälter verfügen über eine individuelle Einstell- und Regelmöglichkeit.
• Klebstoffbehälter mit spezieller Antihaftbeschichtung.
• Füllstandssensor mit Anzeige- und Warnsignal bei niedrigem Klebstoffstand.
• Wärmeisolierung und Überhitzungsschutz.
• Kompakte Bauweise.

Konstruktive Vorteile

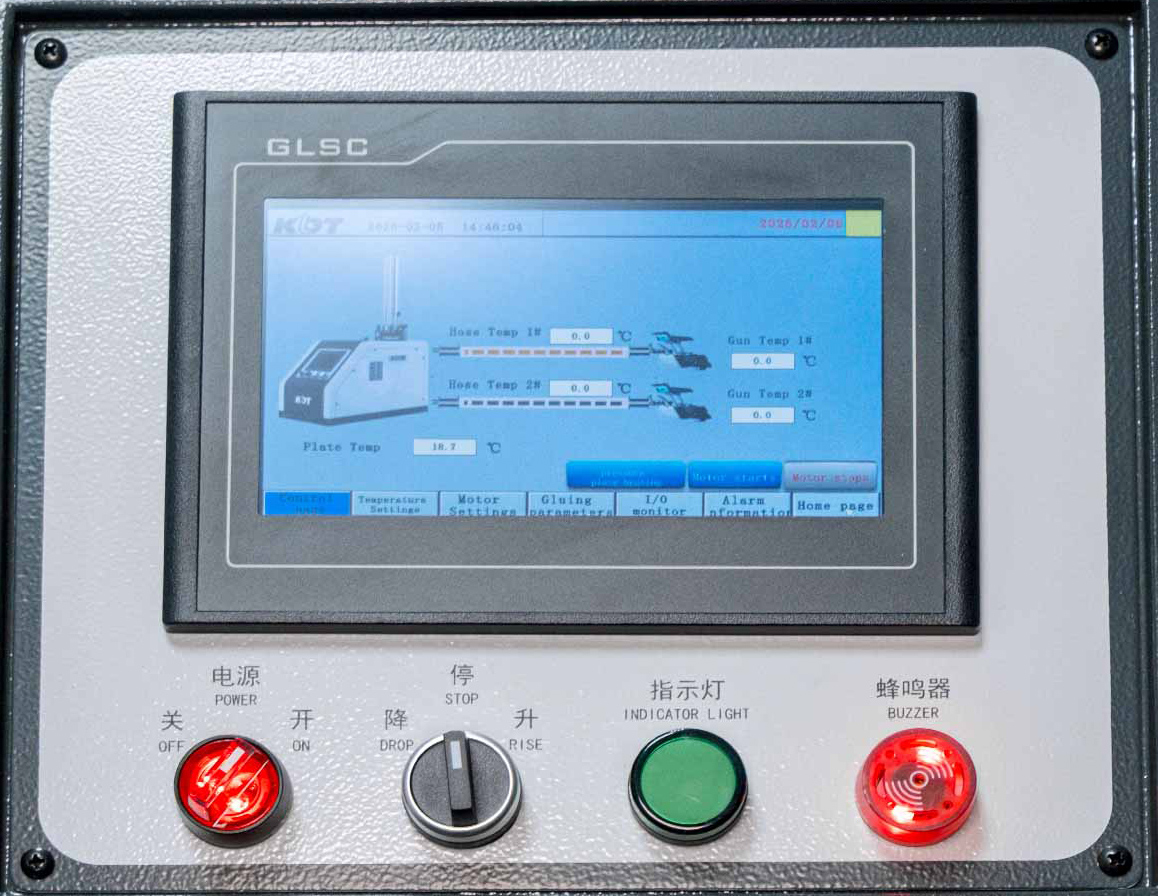

Die Station ist mit einem Farb-Touchscreen, physischen Tasten und Reglern, einer speicherprogrammierbaren Steuerung (SPS) sowie frequenzgeregelter Antriebstechnik ausgestattet. Das Steuerungssystem regelt die Klebstoffdosierung, überwacht die Temperatur von Behälter und Schlauch und steuert den Pneumatikzylinder. Die Einstellungen erfolgen abhängig vom Klebstofftyp, vom Werkstoff der Werkstücke sowie von der Umgebungstemperatur. Die Klebstoffzufuhr kann sowohl im manuellen als auch im automatischen Modus erfolgen.

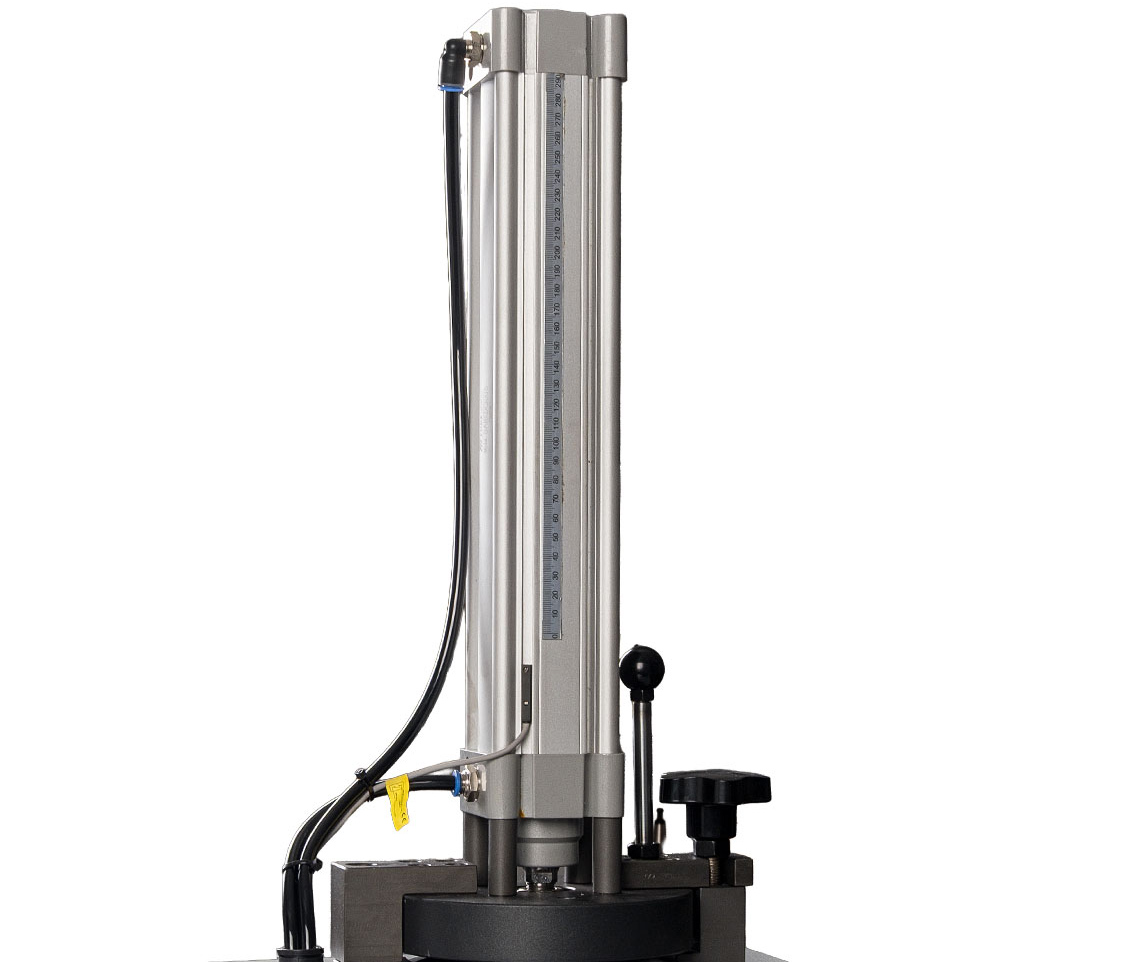

Der Behälter besteht aus einer Aluminiumkonstruktion mit separatem Behälterkörper und Bodenplatte. Der beheizte Boden schmilzt den Klebstoff; die Temperatur wird über ein Temperaturregelsystem gesteuert. Eine bewegliche Druckplatte gewährleistet den vollständigen Kontakt des Klebstoffs mit der beheizten Bodenfläche. Die Druckplatte ist mit einem Dichtungsring ausgestattet und sorgt für eine luftdichte Abdichtung gegen Lufteintritt. Die Innenfläche ist mit einer Antihaftbeschichtung versehen. Bei niedrigem Klebstoffstand wird ein optisches und akustisches Warnsignal ausgelöst.

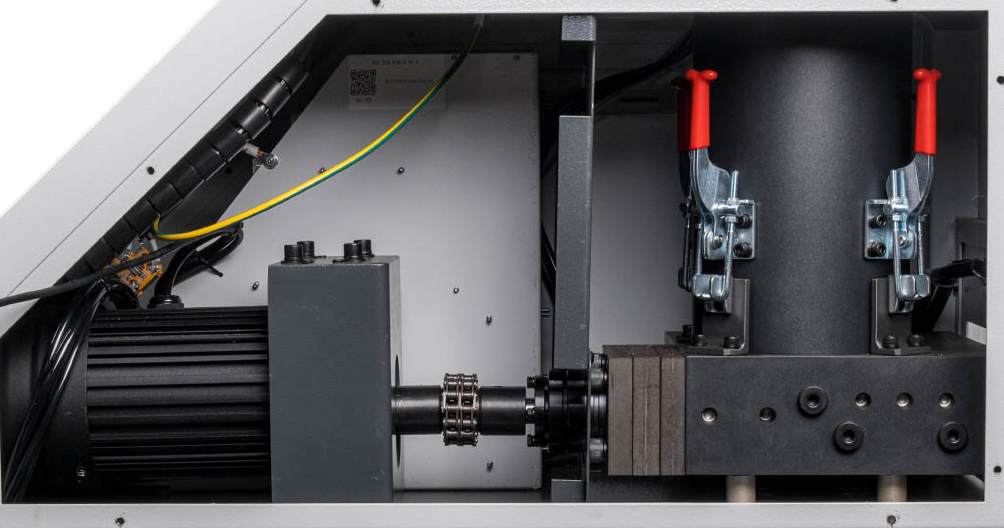

Die Förderung erfolgt über eine Zahnradpumpe durch einen beheizten Schlauch zur Kantenanleimmaschine.

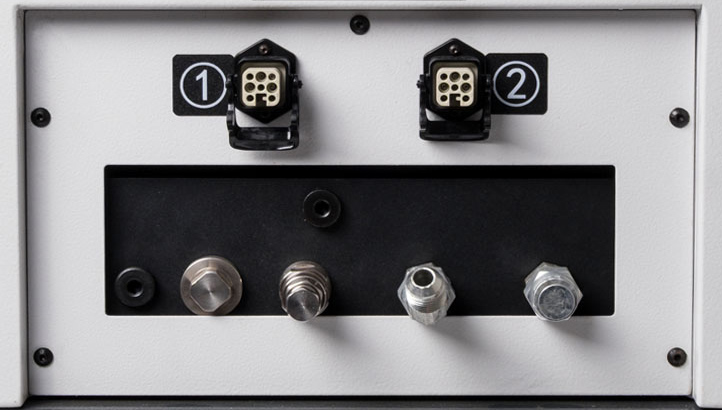

Möglichkeit des Einsatzes mit zwei KDT-Kantenanleimmaschinen (Schlauchlänge 4 m).

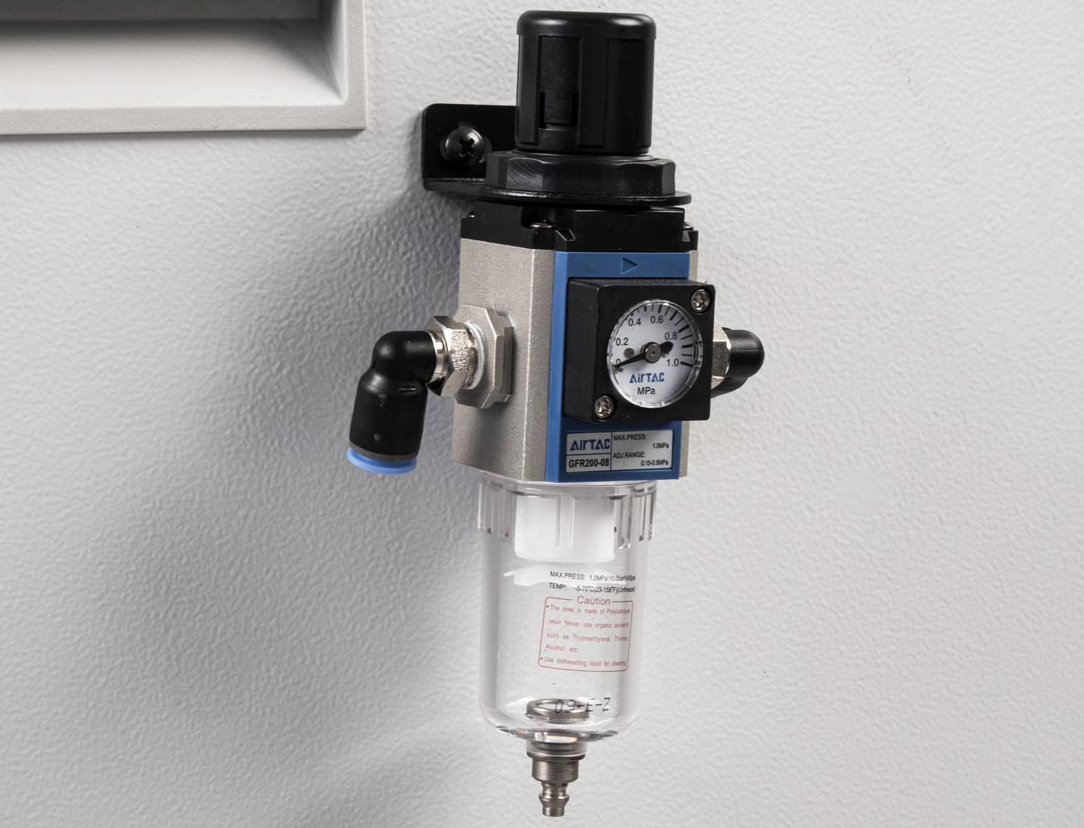

Einstellung und Anzeige des Gesamtluftdrucks.

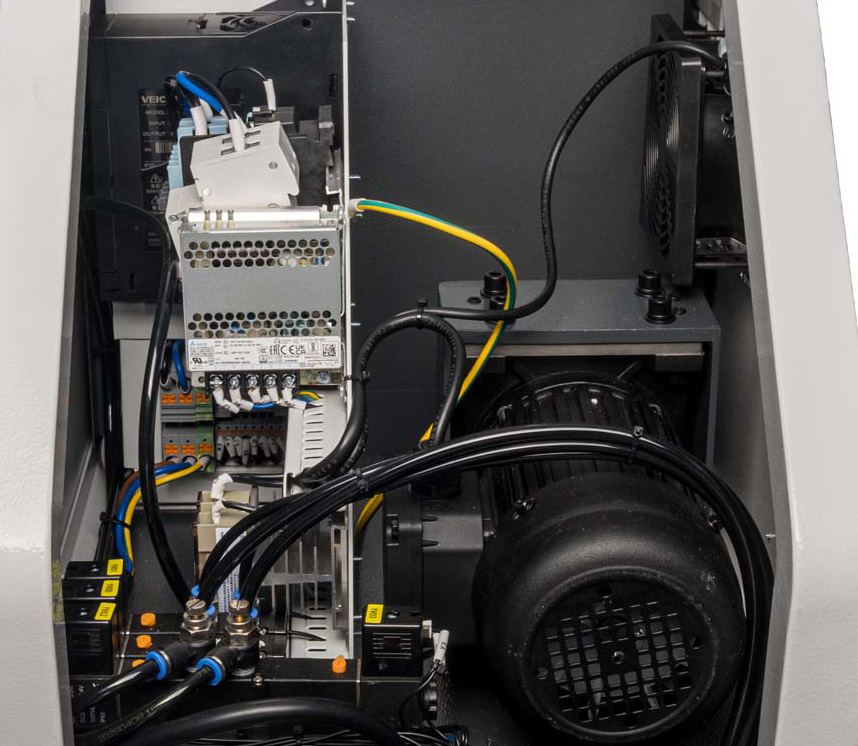

Schaltschrank mit komfortablem Zugang zu Zahnradpumpe, Absaugventilator und elektrischen Komponenten. Zugang von der Vorderseite der Station.
