Name: CNC‑Vierseiten‑Plattenschneider für Türplatten KHM-560P
SKU: KHM-560P
Availability: InStock

Bestímmung

Die CNC‑Vierseiten‑Plattenschneider KHM-560P ist für das präzise Formatieren von Türblättern auf vier Seiten auf die gewünschten Maße im Durchlaufbetrieb konzipiert. Sie kann in automatische Produktionslinien integriert werden und wird in großen Türfabriken für die Serienfertigung von Türen eingesetzt.

Kennzeichnende Merkmale

Massive Rahmenkonstruktion für präzises Arbeiten mit minimalen Vibrationen.
Automatische Be- und Entladung.
Kann sowohl als eigenständige Lösung mit Be- und Entladesystem betrieben werden als auch in eine automatische Produktionslinie zur Fertigung von Türen integriert werden.
Bearbeitungszeit eines Türblatts beträgt bis zu 50 Sekunden.
Automatisches Zentriersystem für Türblätter unter Verwendung hochpräziser Anschläge und sechs Vakuummodule.
Vier unabhängige Sägeeinheiten mit Unterkreissäge und synchronem Betrieb für maximale Produktivität.
Unterstützung für Barcode-Scanner.
Servoantriebe und Frequenzumrichter von INVT.

Verwendung in automatischen Produktionslinien

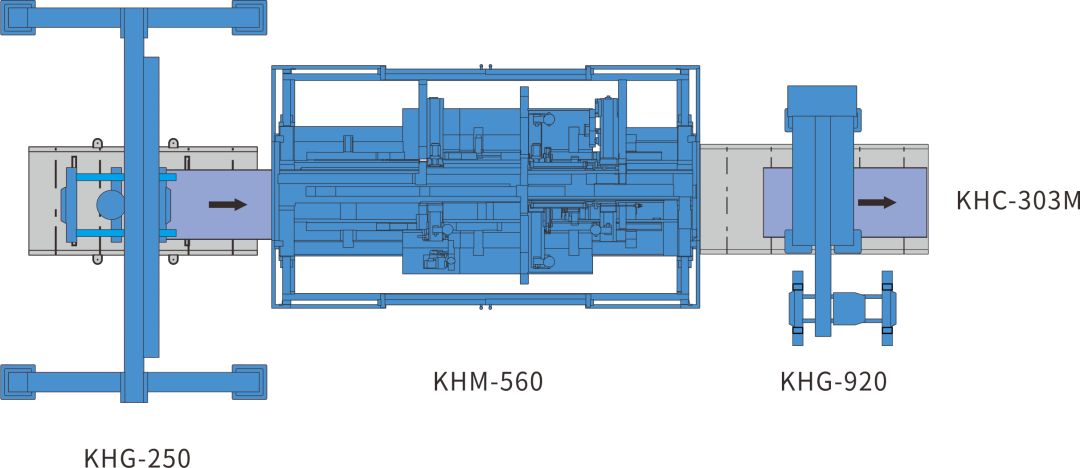

Eigenständige Lösung mit Be- und Entladung

Bestandteil einer automatischen Linie

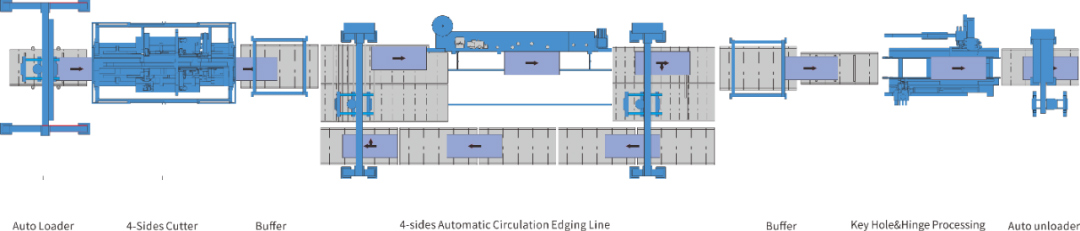

Automatische Türproduktionslinie

Konstruktive Vorteile

Robuster Schweißrahmen der Maschine mit minimalen Vibrationen gewährleistet präzises Arbeiten.

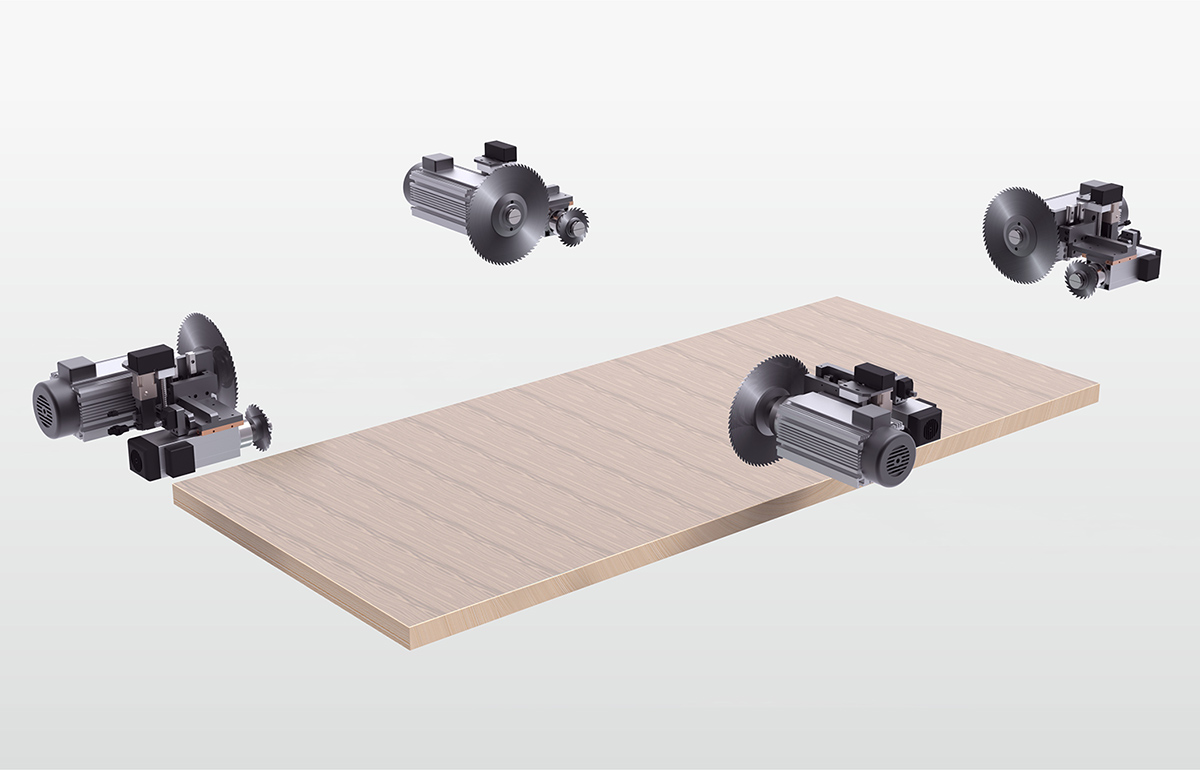

Vier unabhängige Sägeeinheiten mit Unterkreissäge arbeiten synchron für maximale Produktivität.

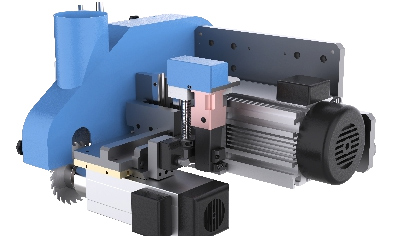

Leistungsstarke Sägeeinheit mit eigenen Motoren für Hauptsäge (Leistung 7,5 kW, Scheibendurchmesser 300 x 50 mm) und Unterkreissäge (Leistung 1,5 kW, Scheibendurchmesser 120 x 30 mm). Unterkreissäge servogesteuert. Die Einheit verfügt zudem über einen Absauganschluss von 140 mm.

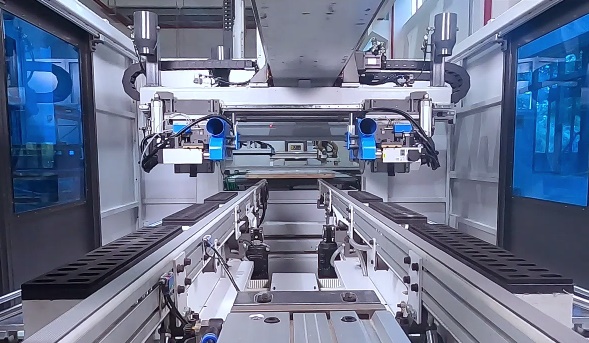

6 Vakuumsauger fixieren das Werkstück zuverlässig auf dem Arbeitstisch. Die Maschine ist mit einem Vakuumpumpenaggregat (5,5 kW, Förderleistung 160 m³/min) ausgestattet.

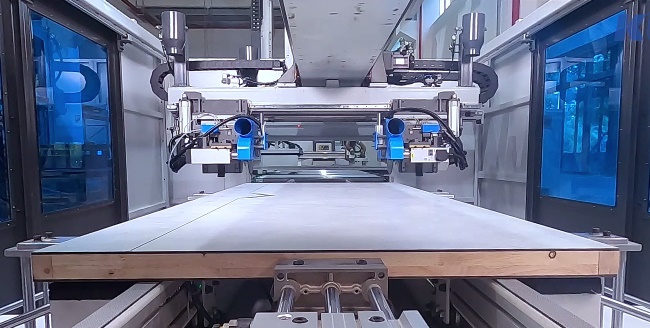

System hochpräziser Anschläge positioniert das Werkstück schnell und präzise auf dem Arbeitstisch.

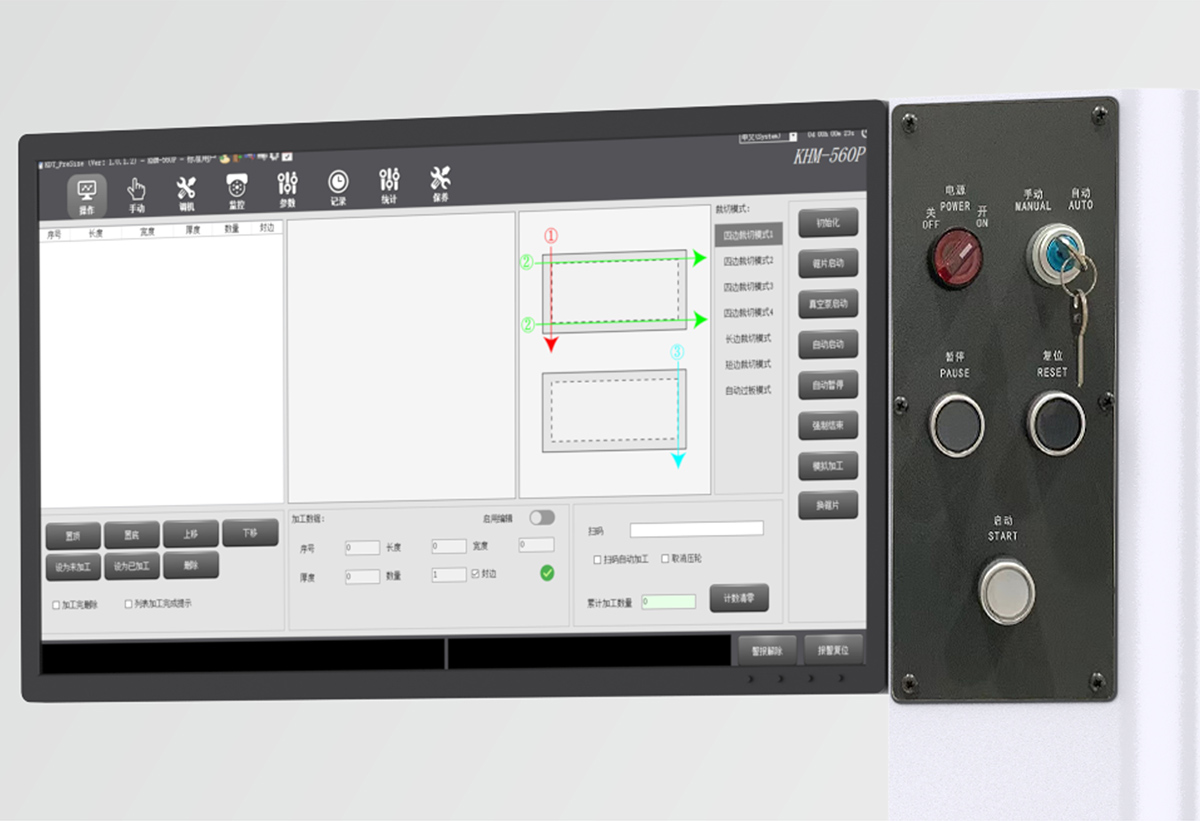

Einfache und intuitive Maschinensteuerungssoftware ermöglicht schnelles Einstellen und Ändern der Bearbeitungsparameter.

Die Maschine ist mit 13 Servoantrieben und Frequenzumrichtern von INVT ausgestattet.

OPTIONAL! Barcode-Scanner.

Vergleich

Wichtige technische Daten im Vergleich

CNC‑Vierseiten‑Plattenschneider für Türplatten KHM-550B	CNC‑Vierseiten‑Plattenschneider für Türplatten KHM-560P
Mindestwerkstückgröße, mm
1800 x 300	1800 x 400
Maximale Werkstückgröße, mm
3000 x 1100	3000 x 1100
Bauteildicke, mm
30-60	30-60
Hauptantriebsleistung der Säge, kW
3x5,5 (300x30)	4x7,5 (300x50)
Antriebsleistung der Vorritzsäge, kW
3x1,5 (120x22)	4x1,5 (120x30)
Maximale Leerlaufgeschwindigkeit des Sägeschlittens, m/min
40	40
Servoantriebsleistung des Sägewagens, kW
2x1,5	1,5
Höhe des Arbeitstisches, mm
960	960
Vakuumpumpenleistung, m³/min
—	160
Absaugöffnungen, mm
1 x 200	5 x 140
Volle Leistung, kW
35,5	52,8
Gewicht, kg
3500	7300
Gesamtabmessungen (L x B x H), mm
5086 x 2700 x 2396	5740 x 3226 x 2250
Details	Details

Technische Daten einer Paneelsäge
Mindestwerkstückgröße, mm	1800 x 400
Maximale Werkstückgröße, mm	3000 x 1100
Bauteildicke, mm	30-60
Hauptantriebsleistung der Säge, kW	4x7,5 (300x50)
Antriebsleistung der Vorritzsäge, kW	4x1,5 (120x30)
Maximale Leerlaufgeschwindigkeit des Sägeschlittens, m/min	40
Servoantriebsleistung des Sägewagens, kW	1,5
Höhe des Arbeitstisches, mm	960
Vakuumpumpenleistung, m³/min	160
Absaugöffnungen, mm	5 x 140
Volle Leistung, kW	52,8
Gewicht, kg	7300
Gesamtabmessungen (L x B x H), mm	5740 x 3226 x 2250
