CNC-Bearbeitungszentrum KHM-680 zur Formatierung und Fräsbearbeitung von Türblättern

Bestímmung

Das CNC-Bearbeitungszentrum KHM-680 ist für einen vollständig automatisierten Prozess der Formatierung und Fräsbearbeitung von Türblättern konzipiert. Die Maschine formatiert Türblätter auf vier Seiten auf die erforderlichen Maße und fräst Stirn- und Flächenbereiche für die nachfolgende Montage von Türbeschlägen wie Bändern, Schlössern, Schlüsselloch und weiterer Türhardware. Kann in eine automatische Produktionslinie integriert werden. Einsatz in großen Türfabriken bei der Serienfertigung von Türen. Die Maschine wird für den Einsatz mit automatischer Zu- und Abführung empfohlen.

Kennzeichnende Merkmale

• Steuerung über PC + manueller Barcode-Scanner.
• Intelligente Software zur visuellen Bearbeitung, ausgestattet mit einer Standardbibliothek für Türbeschläge.
• Massive Rahmenkonstruktion für präzises Arbeiten mit minimalen Vibrationen.
• Automatische Be- und Entladung.
• Kann sowohl als eigenständige Lösung mit Be- und Entladesystem betrieben werden als auch in eine automatische Türfertigungslinie integriert werden.
• Automatisches Türblatt-Ausrichtungssystem mit hochpräzisen Anschlägen und Vakuummodulen.
• Automatische Messung der Türblattdicke.
• Um 90° schwenkbare Sägeeinheit (5,5 kW + 1,5 kW).
• Vertikale Spindel 9 kW mit Werkzeugwechsler für 12 Werkzeuge.
• Um 90° schwenkbare horizontale Doppelspindel-Bohr-Fräseinheit (2 x 6 kW + 2 x 2,2 kW).
• Servoangetriebener Durchlauf-Förderer für Zu- und Abführung.
• Automatische Abfallentsorgung über Förderband.
• Optional! Automatischer Barcode-Scanner am Maschineneingang.

Konstruktive Vorteile

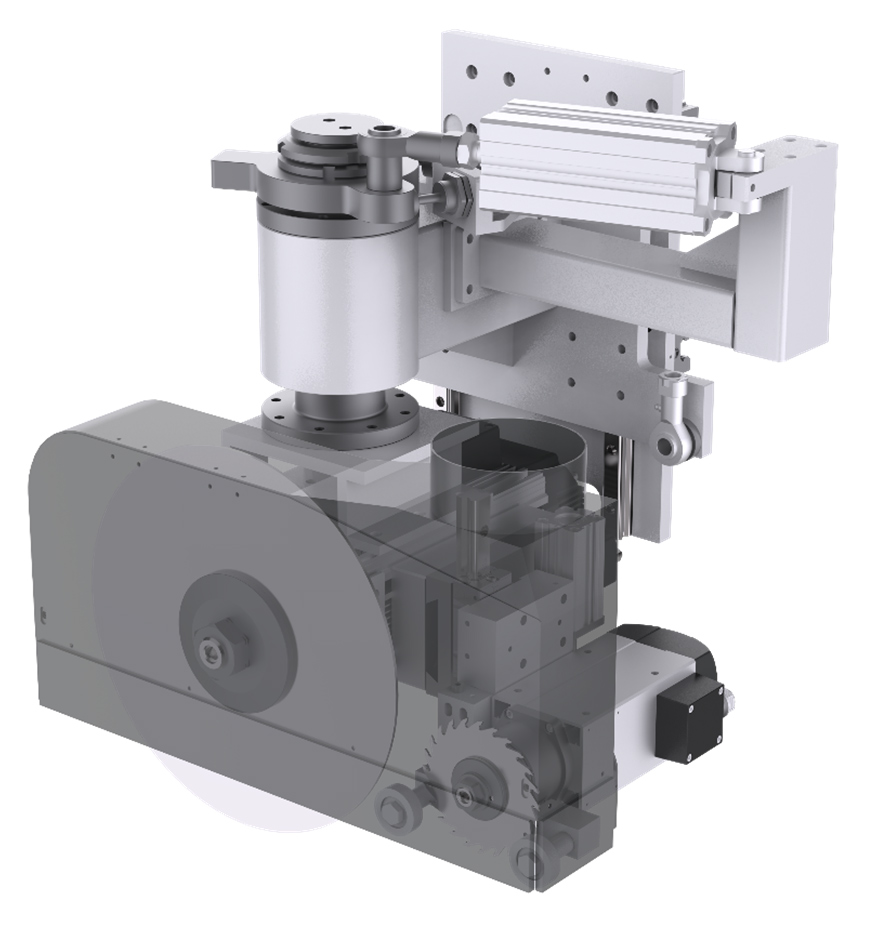

Die um 90° schwenkbare Sägeeinheit verfügt über separate Motoren für Hauptsäge (5,5 kW, Sägeblatt 350 x 30 mm) und Unterkreissäge (1,5 kW, Sägeblatt 120 x 22 mm). Die Sägeeinheit übernimmt die Formatierung des Türblatts auf vier Seiten. Zusätzlich verfügt die Einheit über einen Absauganschluss.

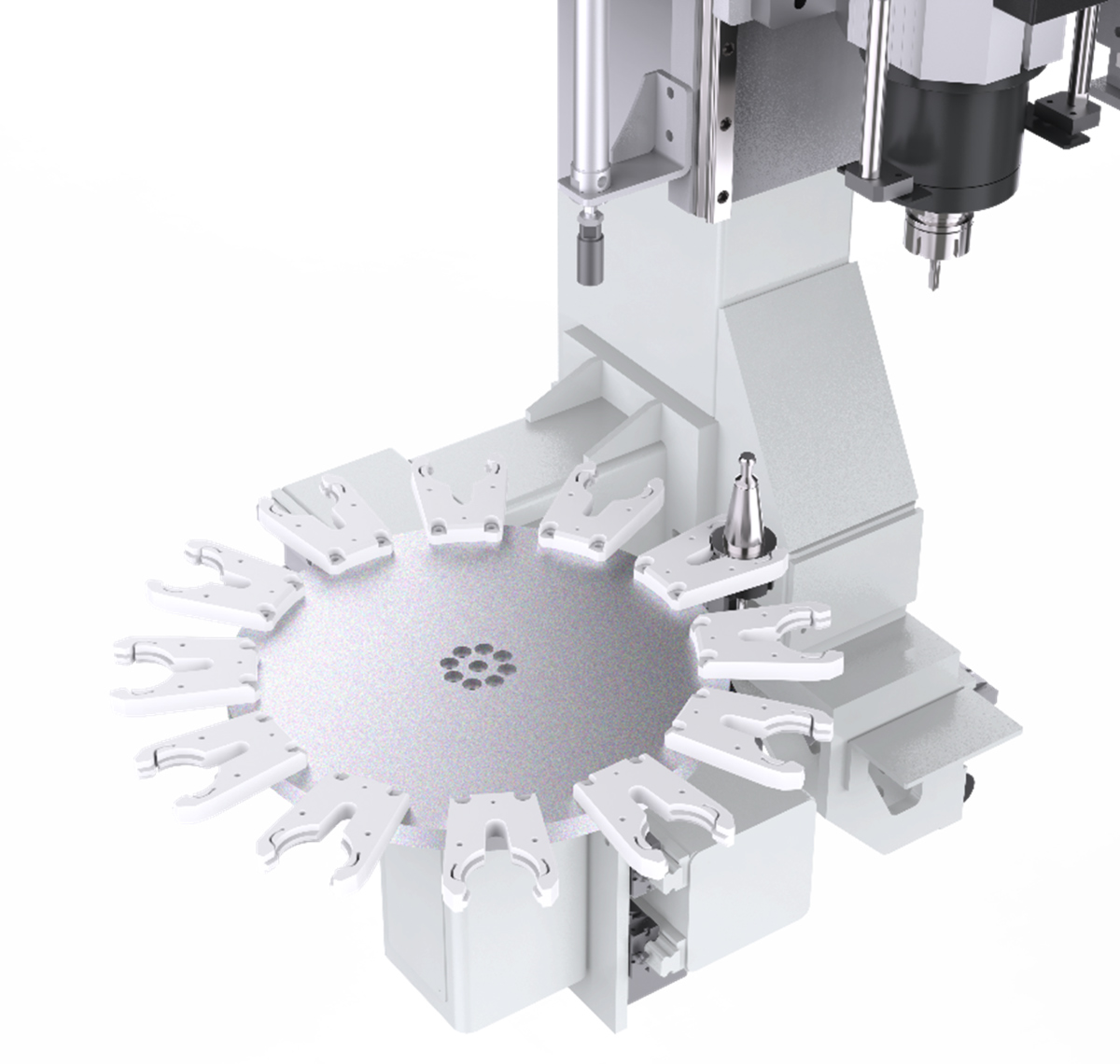

Vertikale Spindel 9 kW (ISO30) mit Werkzeugwechsler für 12 Werkzeuge.

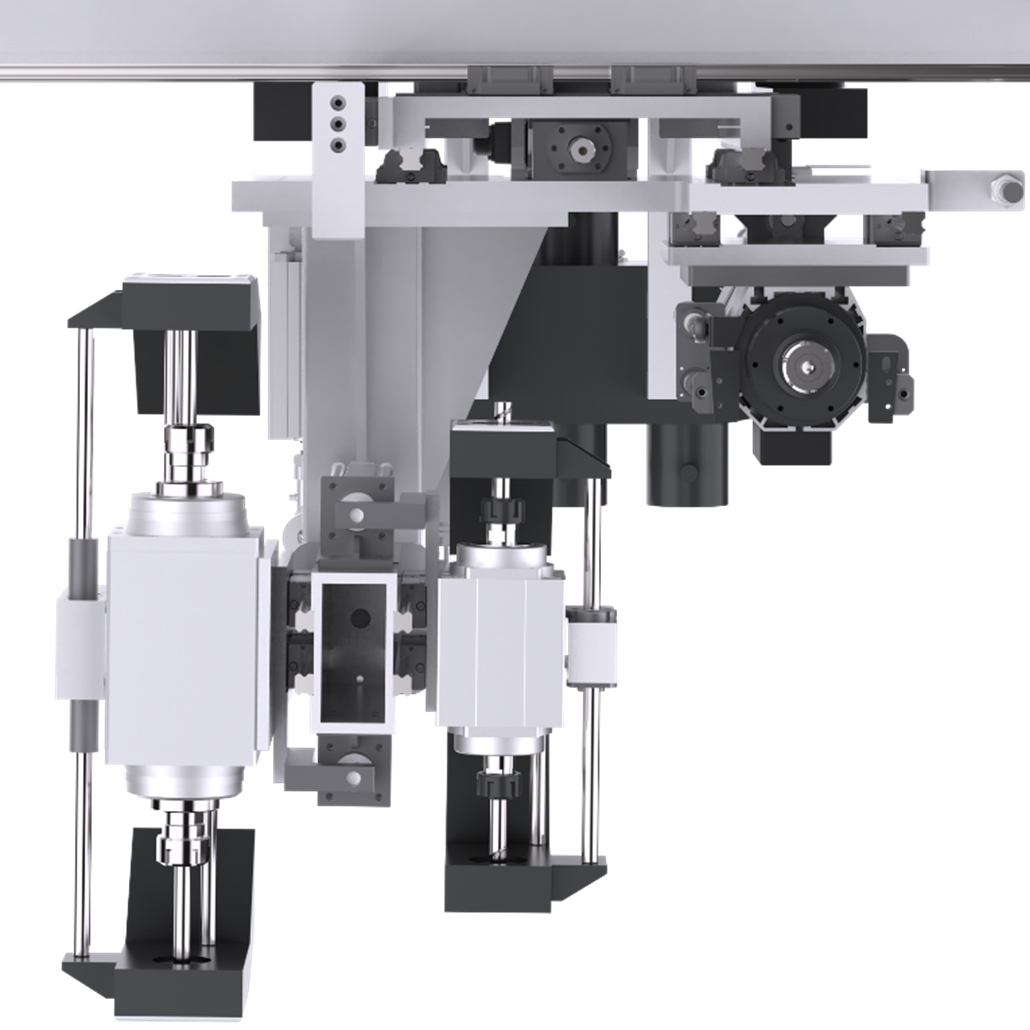

Um 90° schwenkbare horizontale Doppelspindel-Bohr-Fräseinheit – 2 x 6 kW (ER32) + 2 x 2,2 kW (ER25).

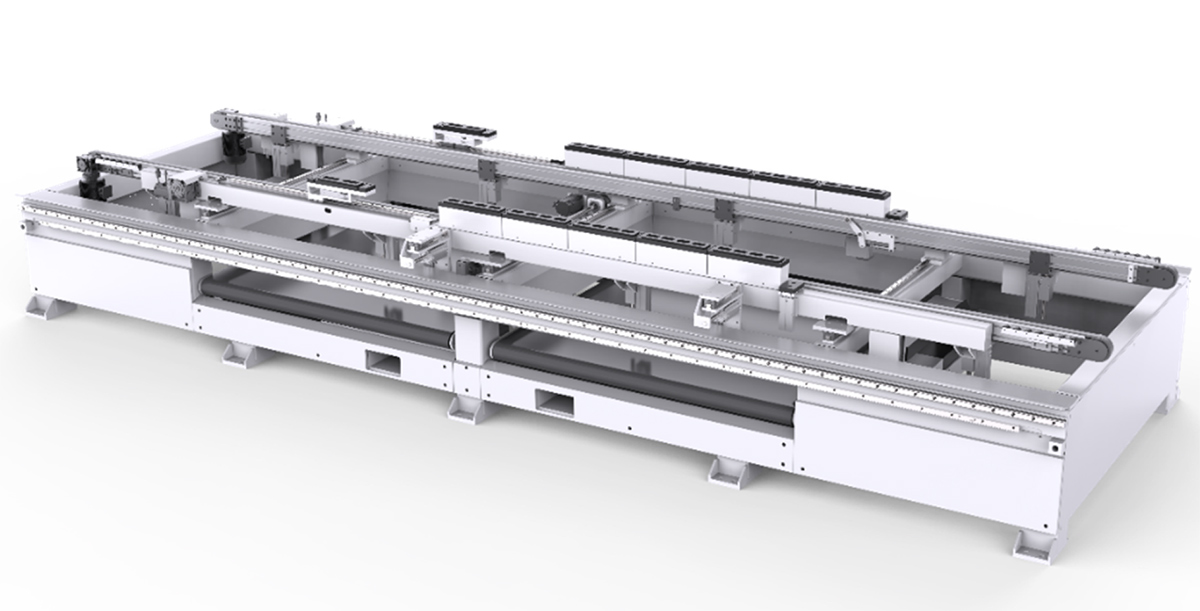

Leistungsstarker geschweißter Maschinenrahmen mit minimalen Vibrationen gewährleistet höchste Präzision.

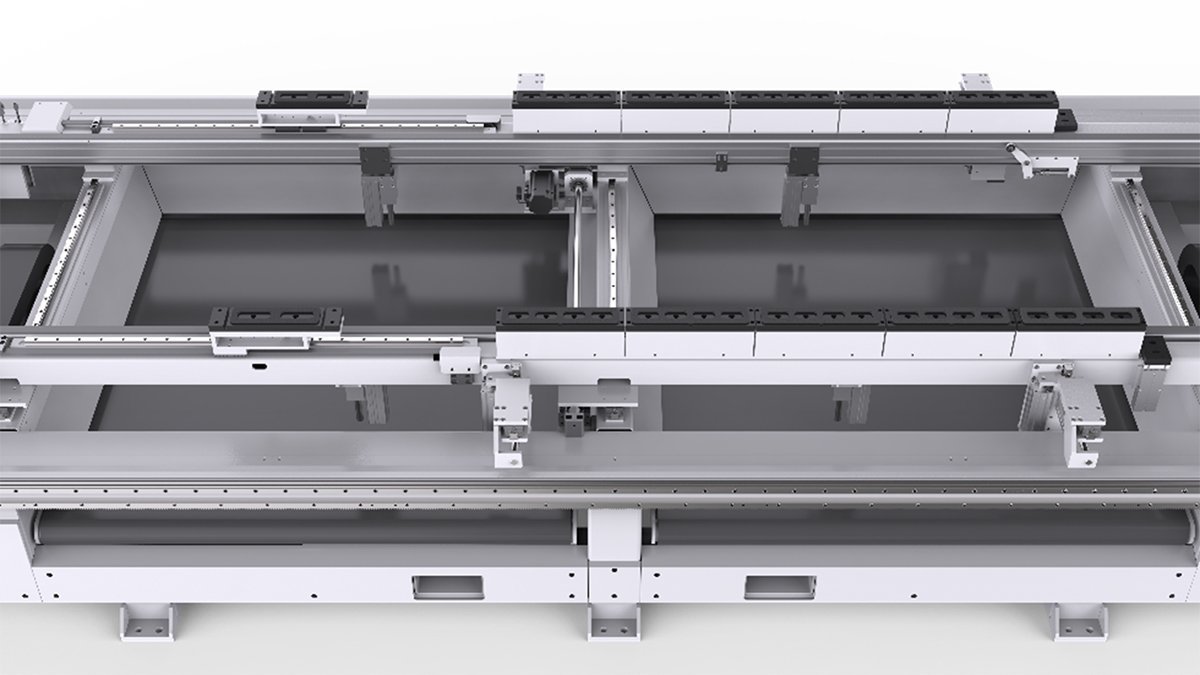

Automatische Einstellung auf Türblattgröße in Breite und Länge. Vakuumsauger fixieren das Werkstück zuverlässig auf dem Arbeitstisch.

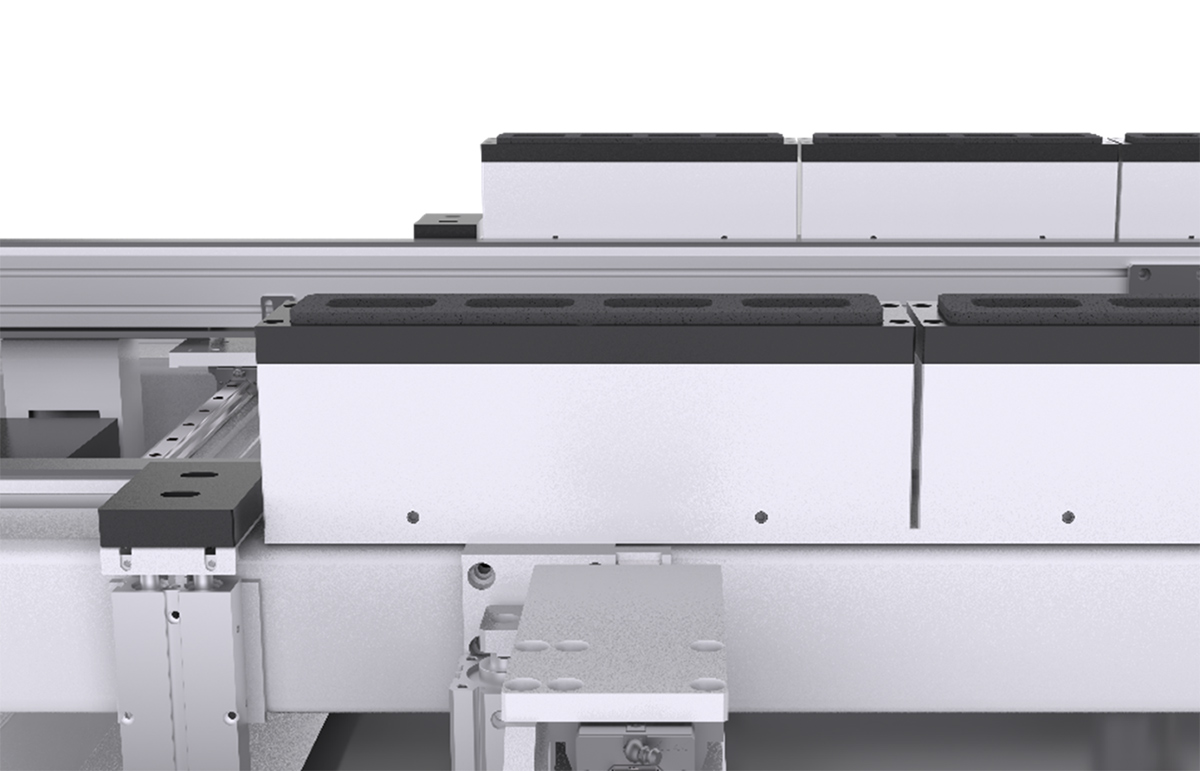

Abnehmbare kombinierte Auflageplatte für Türblätter <1800 mm.

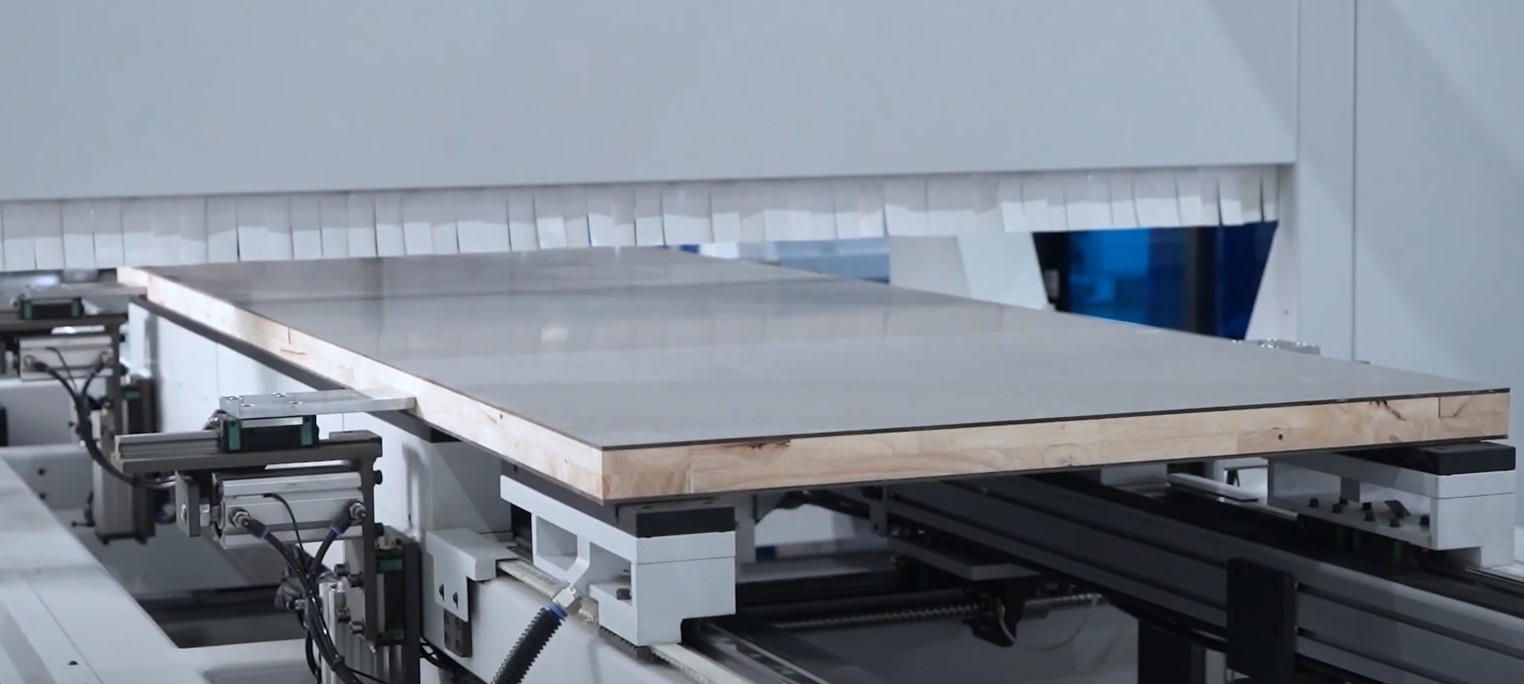

Positionierung erfolgt über zwei Seiten des Türblatts.

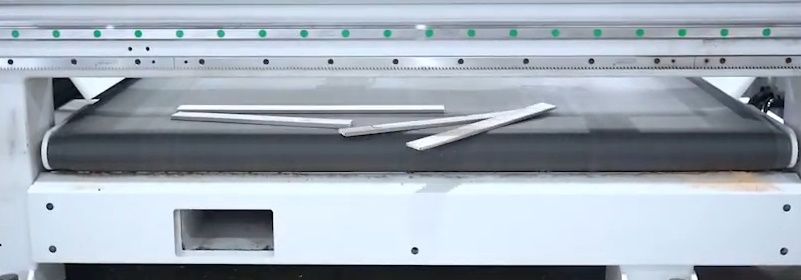

Automatische Abfallentsorgung über Förderband.

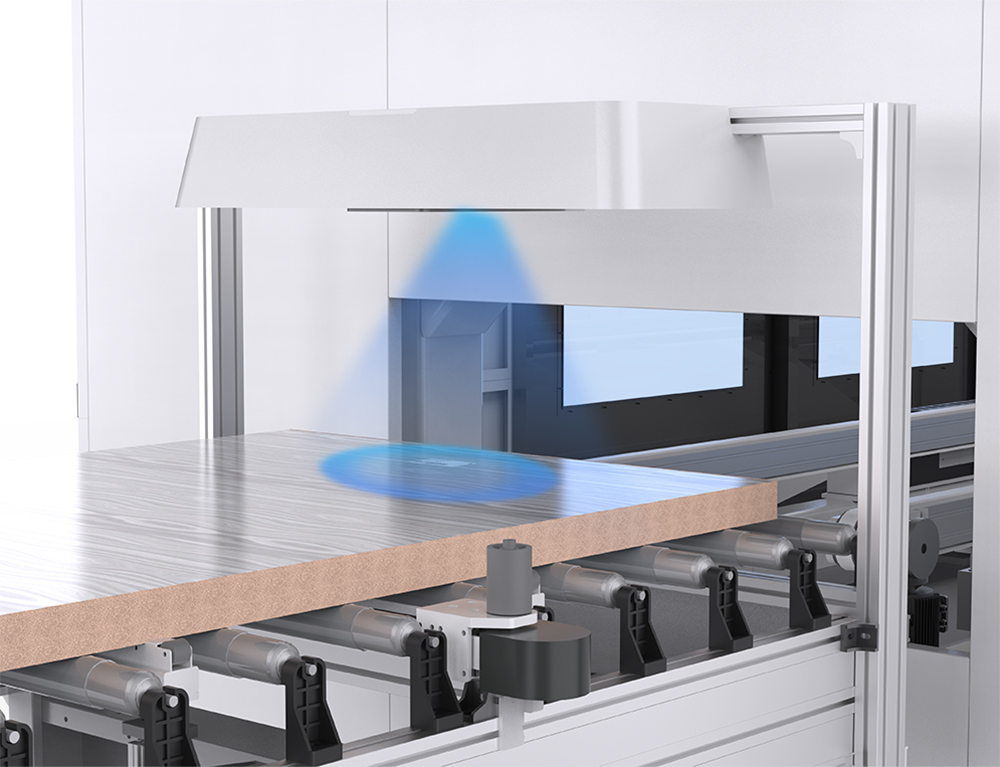

OPTIONAL! Barcode-Scanner.
