Name: Halbautomatische CNC-Maschine KHM-606 zum Fräsen für Schlösser, Scharniere und Schlüssellöcher
SKU: KHM-606
Availability: InStock

Bestímmung

Die halbautomatische CNC-Maschine KDT KHM-606 ist für die Fräsbearbeitung von Türblättern an Stirn- und Flächenbereichen zur anschließenden Montage von Türbeschlägen wie Bändern, Schlössern, Schlüssellöchern und weiterer Türhardware konzipiert.

Die Maschine ermöglicht ein schnelles und präzises Bohren und Fräsen in allen Ebenen des Werkstücks gemäß vorgegebenem Programm im halbautomatischen Betrieb.

Einsatz in Tür-, Möbel- und Tischlereibetrieben mit Serienfertigung von Türen und anderen Konstruktionen.

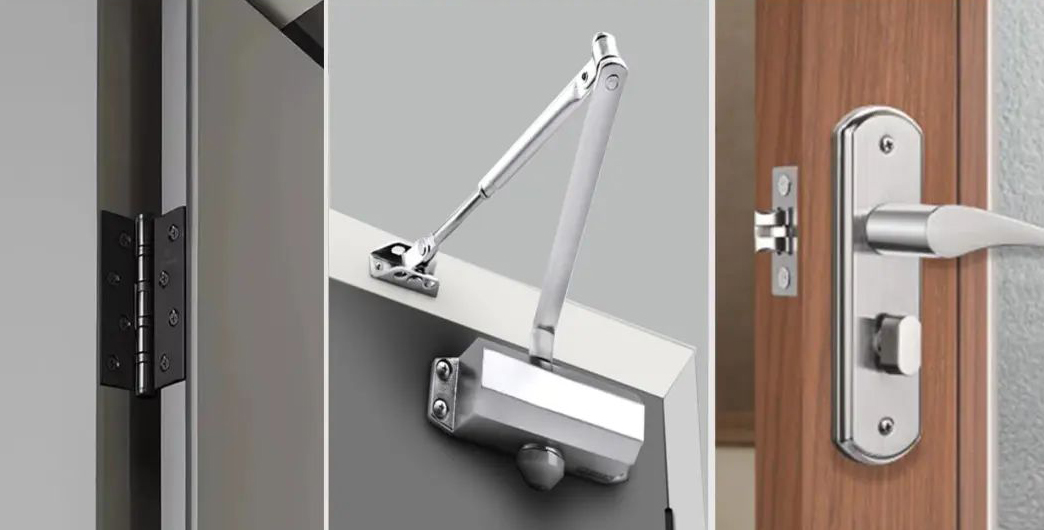

Arten der Bearbeitung

Kennzeichnende Merkmale

Massive Rahmenkonstruktion für präzises Arbeiten mit minimalen Vibrationen.
Intuitive und benutzerfreundliche Steuerungssoftware.
Sensoren zur Werkzeugkalibrierung und zur Messung der Werkstückdicke.
Barcode-Scanner am Maschineneingang.

Konstruktive Vorteile

Das Türblatt wird einseitig im halbautomatischen Modus bearbeitet. Hochwertige Spindeln mit hoher Drehzahlgenauigkeit gewährleisten eine hohe Bearbeitungsqualität. Dadurch entfällt die Nachbearbeitung. Hochwertige Spindeln mit hoher Laufruhe gewährleisten eine sehr hohe Bearbeitungsqualität. Dadurch ist in der Regel keine Nachbearbeitung nach dem Maschinenprozess erforderlich.

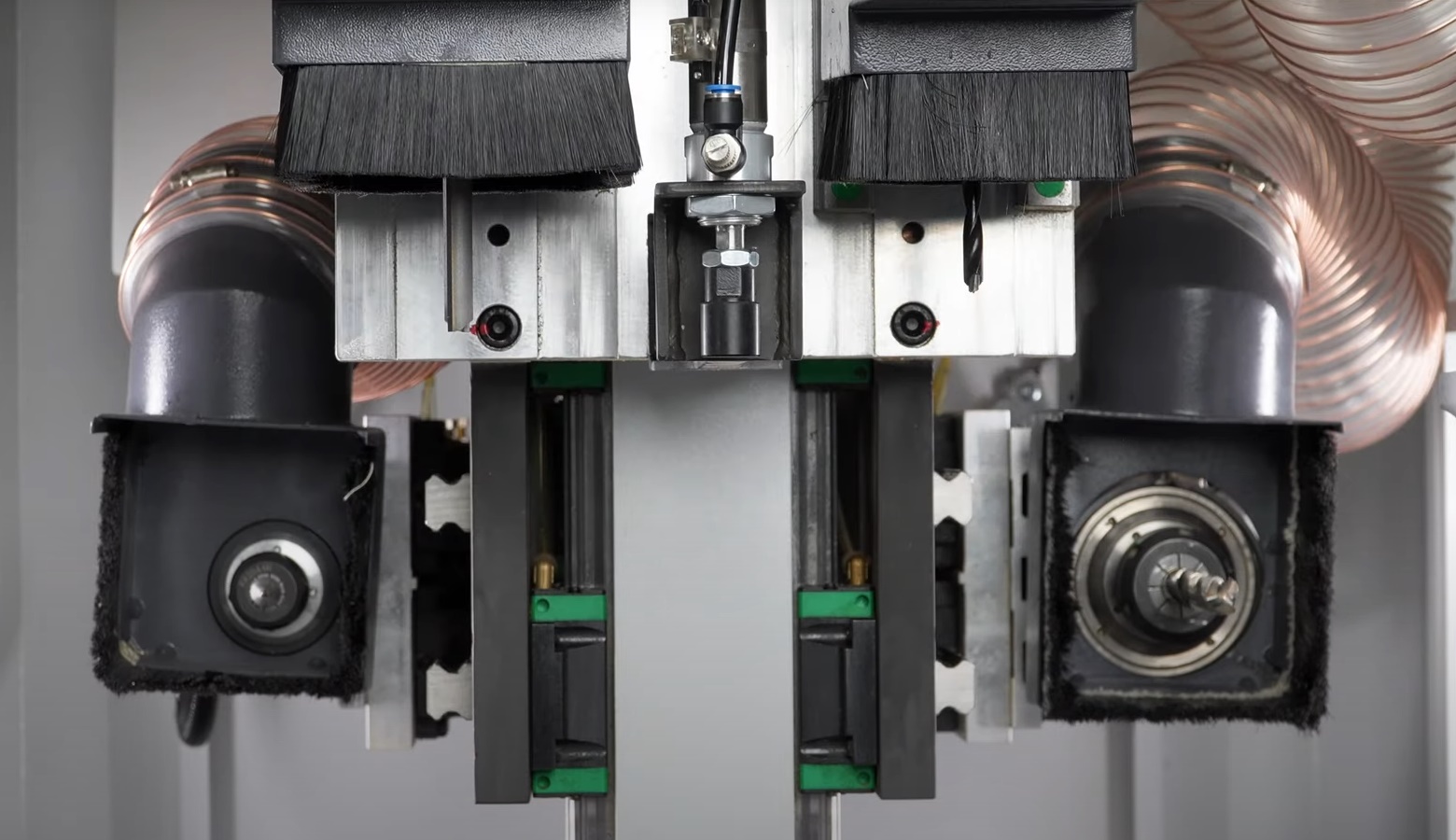

Die Maschine verfügt insgesamt über zwei Frässpindelgruppen für horizontale und vertikale Bearbeitung.

Jede Gruppe weist folgende Konfiguration auf:

Gruppe Nr. 1 – 6 kW + 2,2 kW (horizontal).
Gruppe Nr. 2 – 6 kW + 2,2 kW (vertikal).

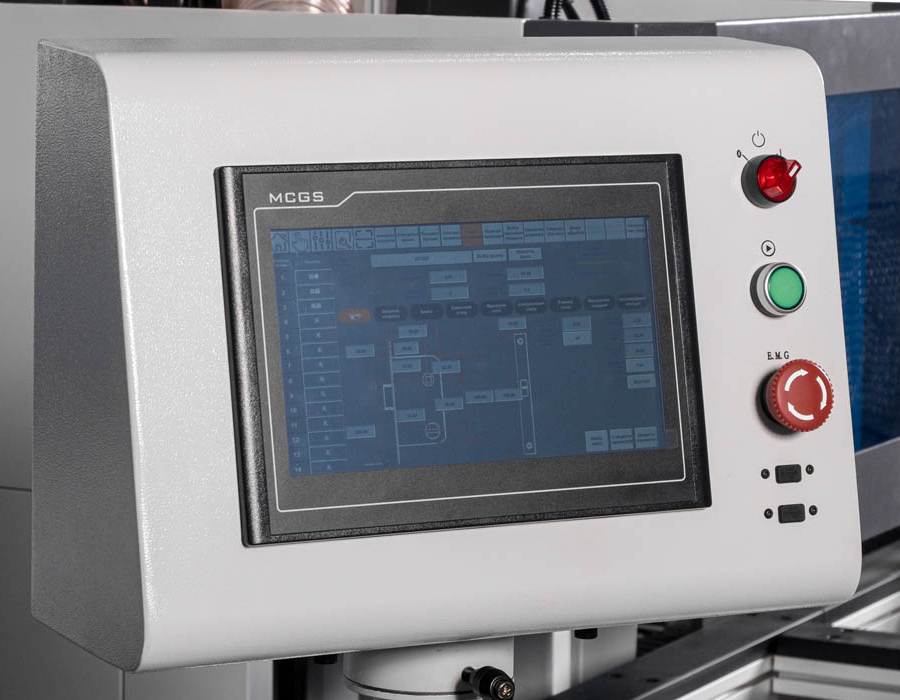

Das Bedienpult verfügt über eine einfache und übersichtliche Maschinensteuerung, mit der sich Bearbeitungsparameter schnell einstellen und ändern lassen.

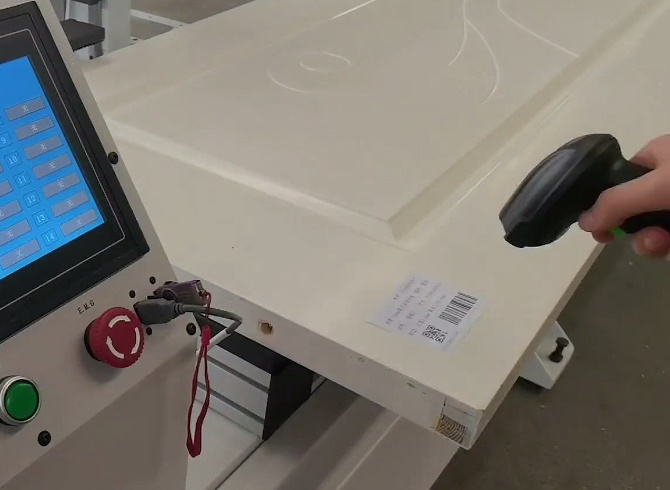

OPTIONAL! Die Maschine ist mit einem Barcode-Scanner ausgestattet, der ein schnelles Einlesen und Laden der Daten ins System ermöglicht. Die Etiketteninformationen dienen zum Aufruf des jeweiligen Bearbeitungsprogramms.

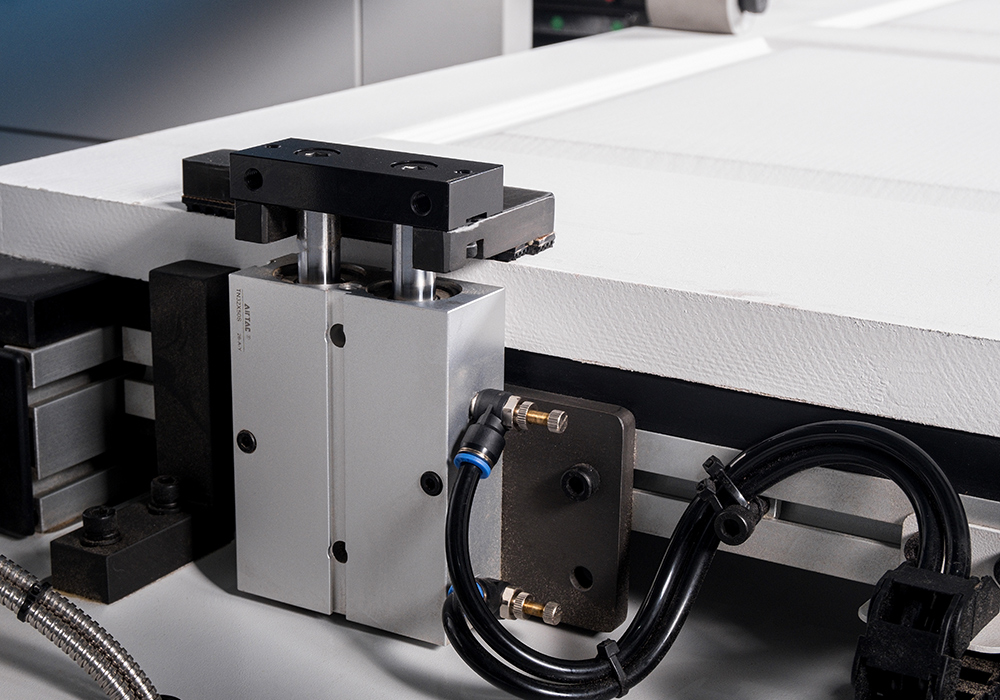

Positionierung und Fixierung des Werkstücks erfolgen über zwei Seiten mithilfe leistungsstarker Servospanner. Die Spanner verhindern ein Verrutschen des Werkstücks während der Bearbeitung.

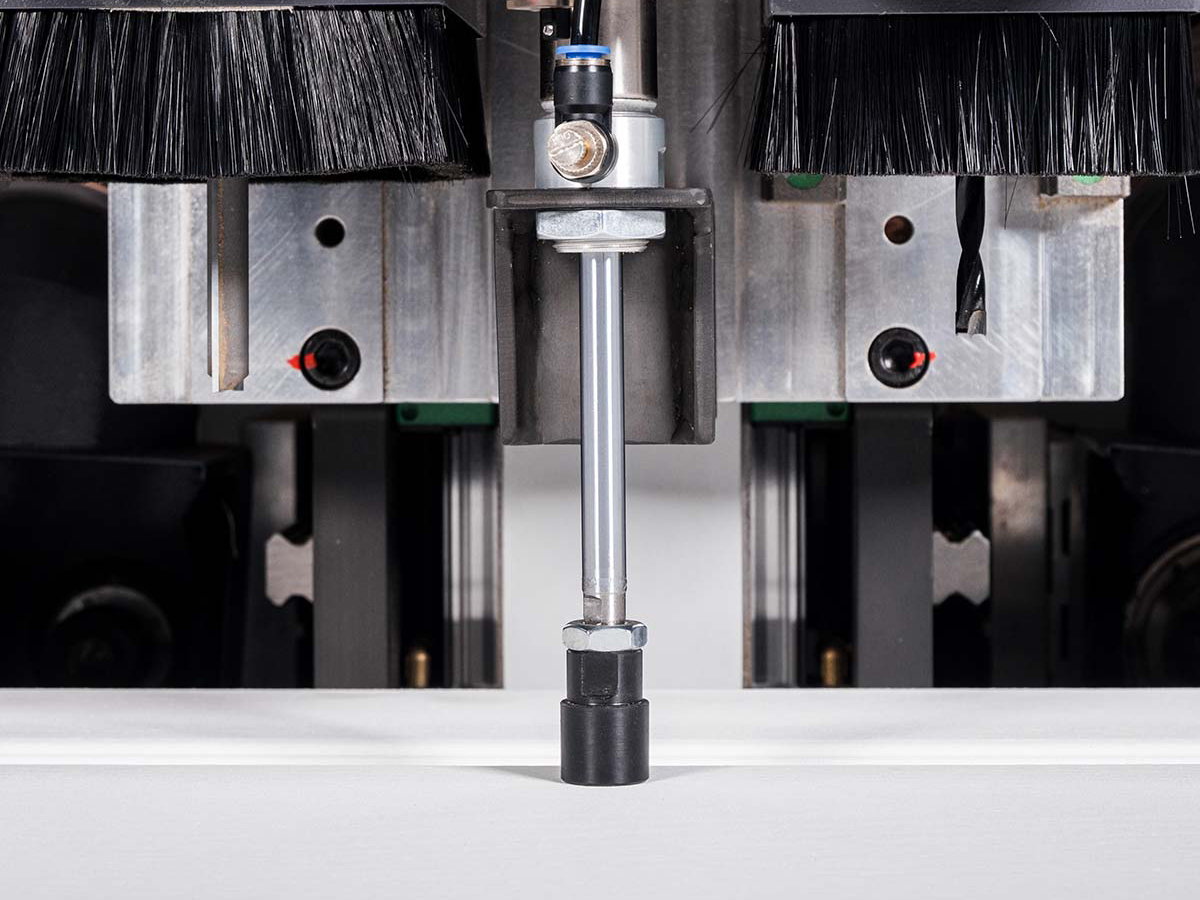

Nach der Ausrichtung des Werkstücks mit seitlichen Anschlägen wird die Werkstückhöhe automatisch durch einen speziellen Sensor gemessen.

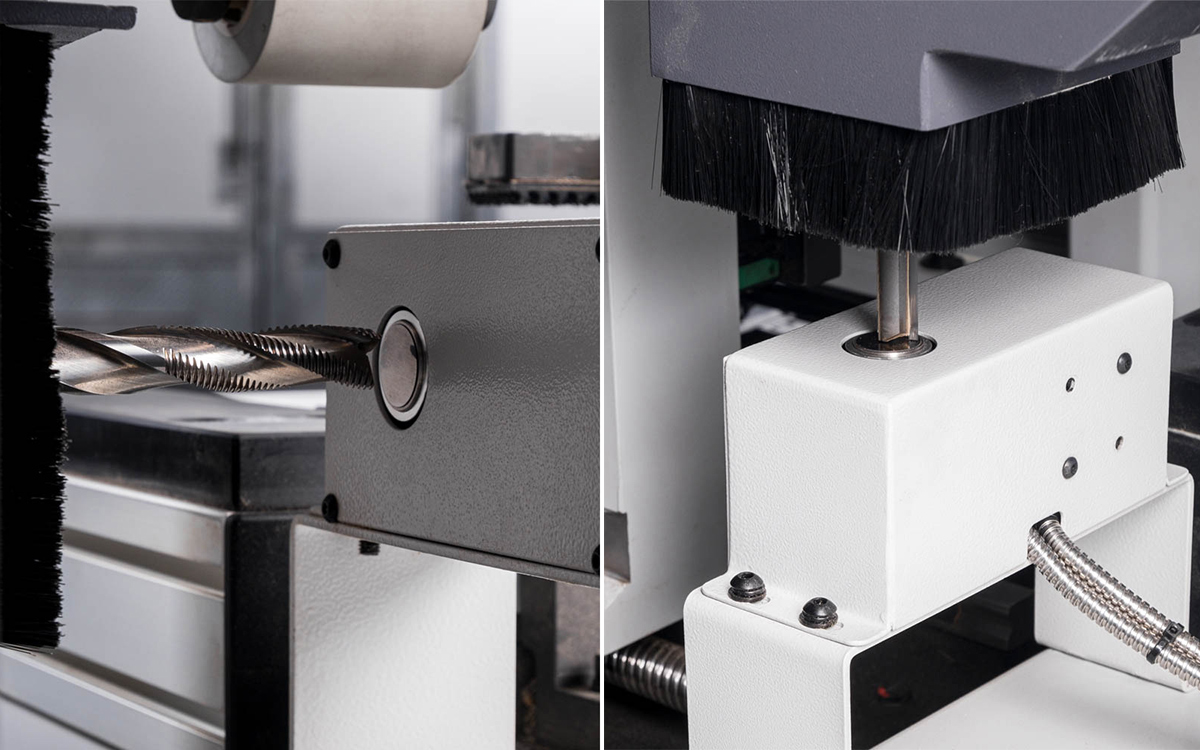

Ein beidseitiger Werkzeugkalibriersensor ermöglicht eine präzise Vermessung der Werkzeuge der vertikalen und horizontalen Fräsgruppen.

Vergleich

Wichtige technische Daten im Vergleich

CNC-Bearbeitungszentrum KHM-660B zum Fräsen für Schloss, Türbänder und Schlüsselloch	Halbautomatische CNC-Maschine KHM-606 zum Fräsen für Schlösser, Scharniere und Schlüssellöcher
Werkstückdicke, mm
30-60	30-60
Maximale Fahrgeschwindigkeit, m/min.
60	80
Gesamtleistung, kW
35,3	20
Gesamtabmessungen (L x B x H), mm
5585 x 3280 x 2093	3860 x 1570 x 1350
Werkstücklänge, mm
—	0-3200
Werkstückbreite, mm
—	100-1000
Fräsgruppen
—	6 kW + 2,2 kW (horizontal); 6 kW + 2,2 kW (vertikal)
Horizontale Bearbeitungstiefe, mm
—	100
Vertikale Bearbeitungstiefe, mm
—	140
Details	Details

Technische Daten des Bearbeitungszentrums zum Fräsen von Schlössern
Werkstücklänge, mm	0-3200
Werkstückbreite, mm	100-1000
Werkstückdicke, mm	30-60
Horizontale Bearbeitungstiefe, mm	100
Maximale Fahrgeschwindigkeit, m/min.	80
Vertikale Bearbeitungstiefe, mm	140
Fräsgruppen	6 kW + 2,2 kW (horizontal); 6 kW + 2,2 kW (vertikal)
Gesamtleistung, kW	20
Gesamtabmessungen (L x B x H), mm	3860 x 1570 x 1350
