Bestímmung

Die automatische Türbearbeitungslinie von KDT ist für die Bearbeitung von Türblättern im Durchlaufbetrieb konzipiert. Einsatz in Tür-, Möbel- und Tischlereibetrieben mit Serienfertigung von Türen.

Kennzeichnende Merkmale

Vollständiger Bearbeitungszyklus des Türblatts: Formatieren/Zuschnitt, Kantenanleimen, Fräsen für Schloss, Türbänder und Schlüsselloch.
Produktivität (Einheiten/Stunde): 40–60.
Automatische Be- und Entladung.

Varianten der Türbearbeitungslinie

Variante Nr. 1 – Einsatz eines Fräszentrums zur Bearbeitung für Türbeschläge.

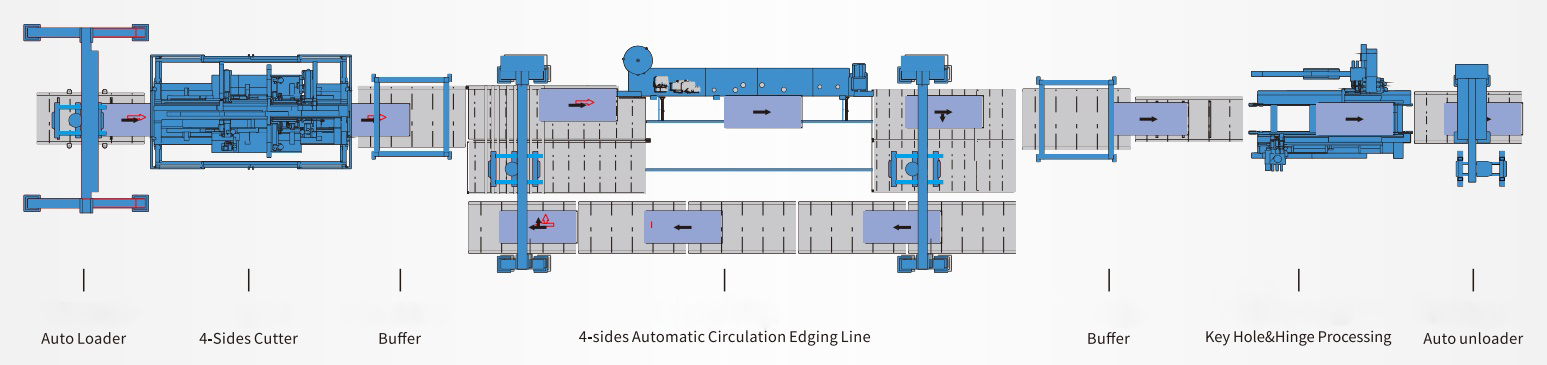

Variante mit einer Fräsmaschine

Variante Nr. 2 – Einsatz von zwei Fräszentren zur Beschlagbearbeitung sowie eines automatischen Werkstückverteilungssystems abhängig von Maschinenlast und verbleibender Bearbeitungszeit

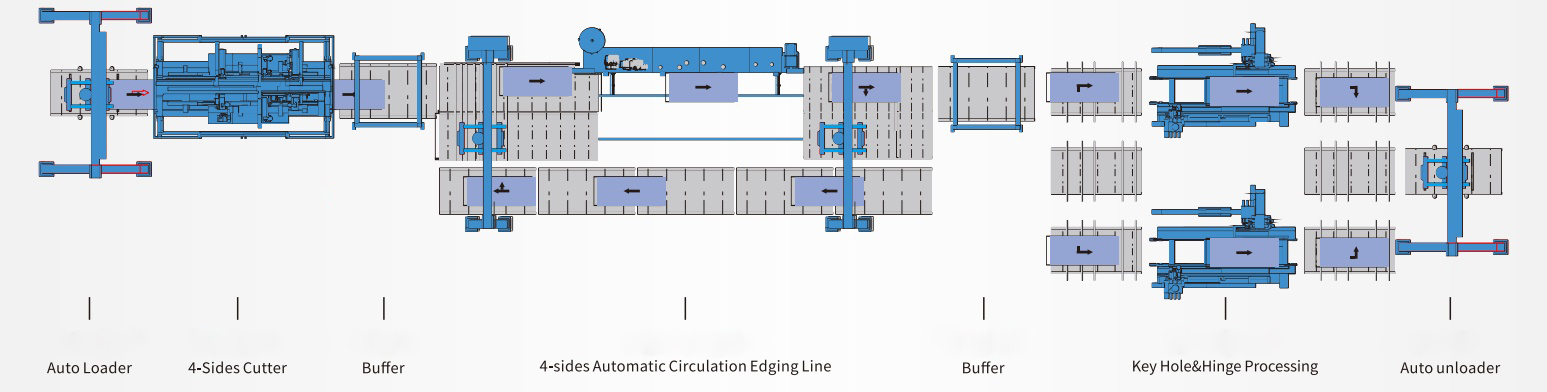

Variante mit zwei Fräsmaschinen

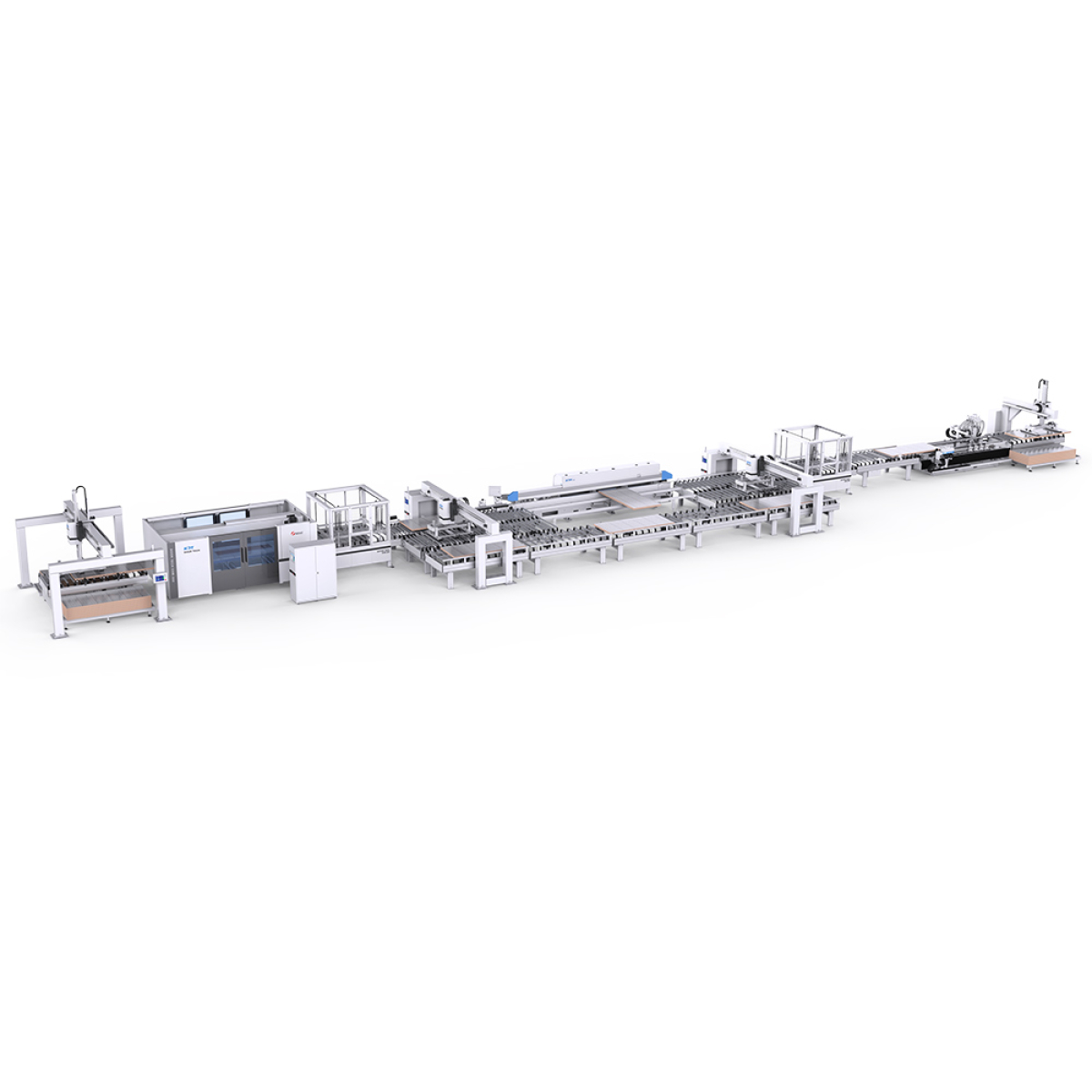

Aufbau der Türbearbeitungslinie

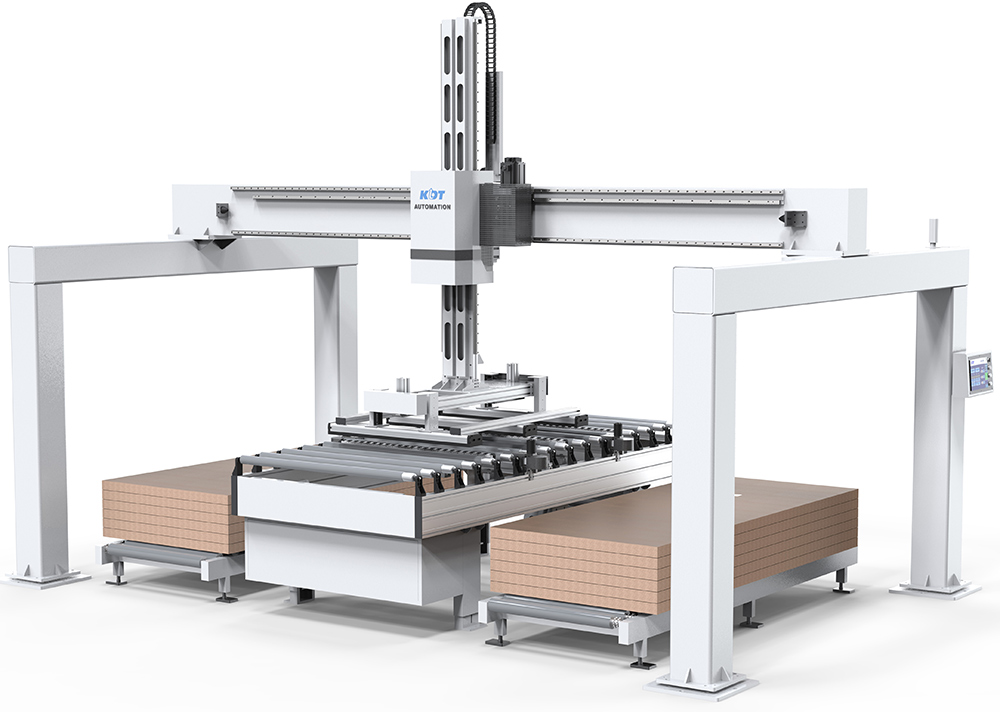

Der automatische Belader KHG-250 übernimmt die Zuführung der Türblätter auf den Förderer mit anschließender Übergabe an die CNC-Format- und Zuschnittmaschine KHM-560.

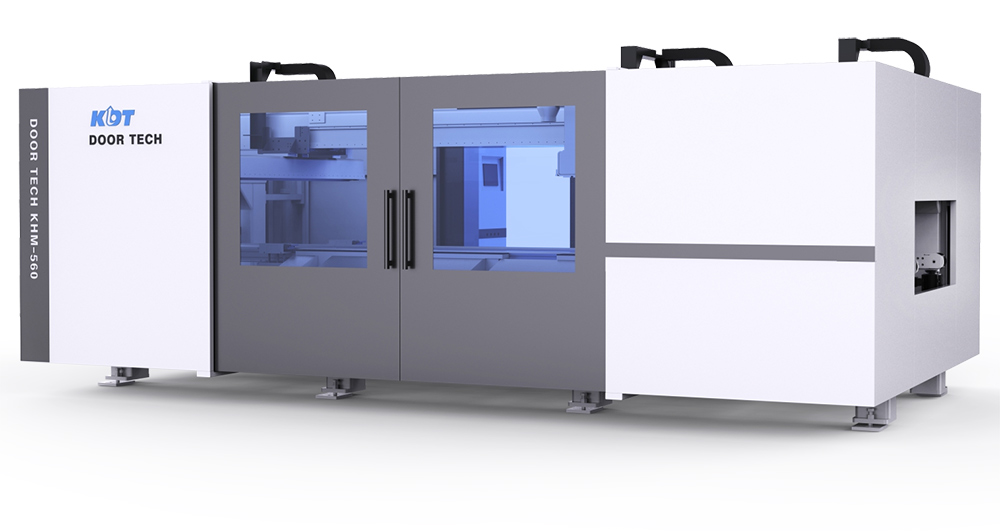

Die CNC-Format- und Zuschnittmaschine KHM-560 formatiert (beschneidet) Türblätter auf vier Seiten auf die erforderlichen Maße.

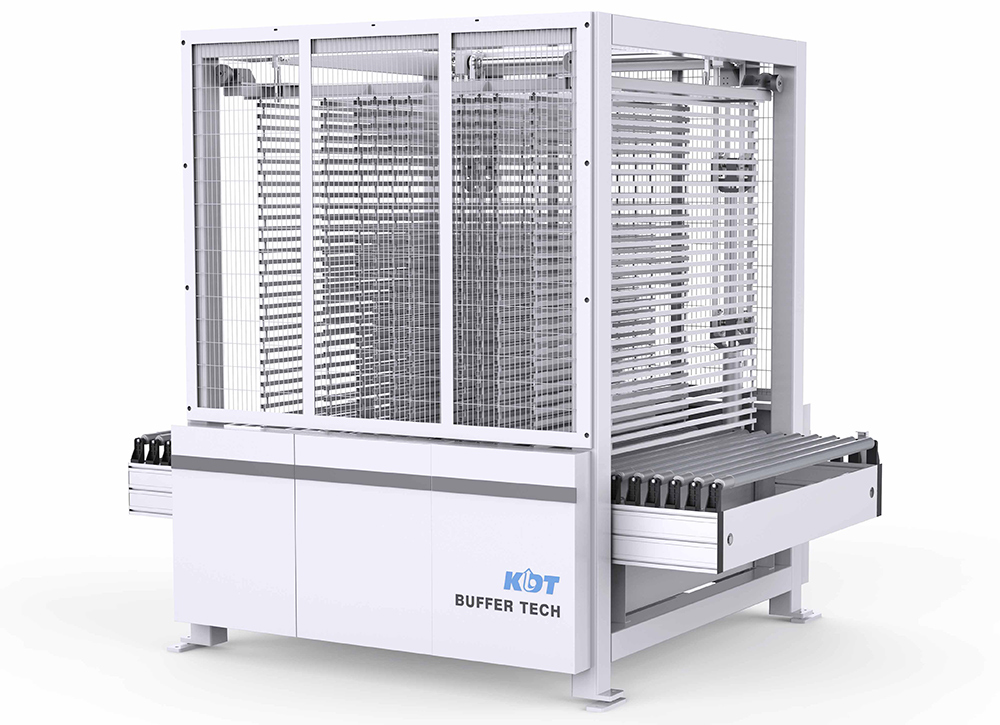

Die Zwischenpuffer KHS-320 gleichen die Linienleistung je nach Auslastung aus und sind vor und nach dem Kantenbearbeitungsbereich installiert.

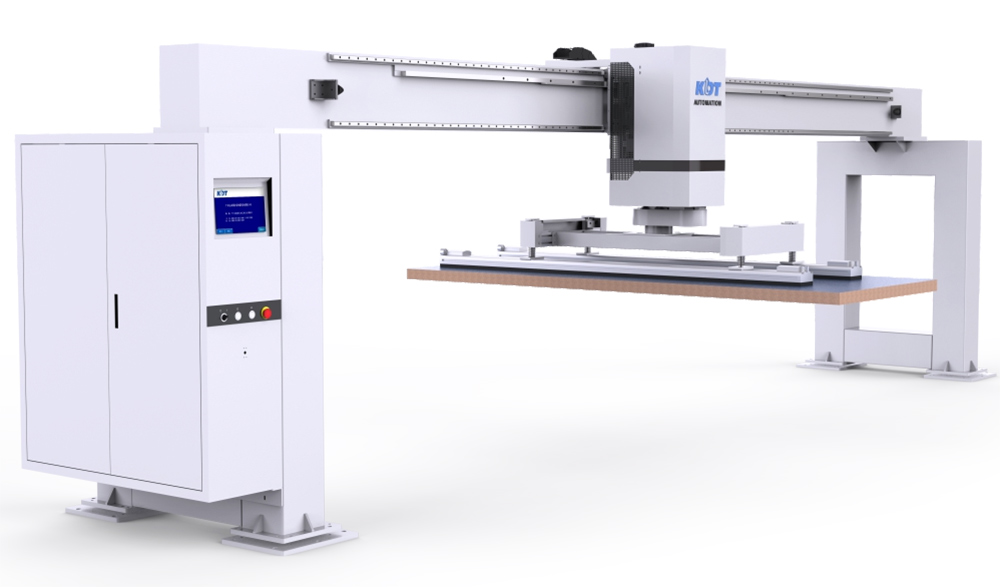

Portal-Wendeeinheiten KHG-250C und KHG-950C sind vor und nach der Kantenanleimmaschine integriert und übernehmen das Wenden der Türblätter.

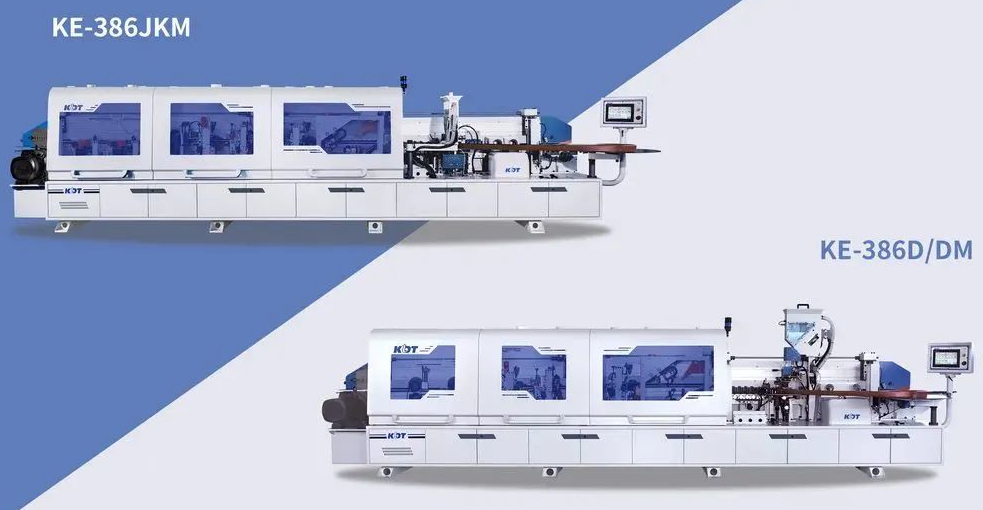

Für die hochwertige Bearbeitung der Türblattkanten sorgen Kantenanleimmaschinen der Serie KE-386.
Zur Abdeckung aller Produktionsanforderungen stehen drei Maschinenkonfigurationen zur Verfügung: KE-386JKM, KE-386D und KE-386DM.

Besonderheiten der Maschinenserie KE-386 sind:

Leistungsstarke Vorfräseinheit mit Diamantfräsern Ø 65 mm und speziellem Spanbrecher.
Riemenandrucksystem für eine optimale Fixierung des Türblatts.
Oberer Leimbehälter.
Doppelte Nutfräseinheit (bei Modell KE-386JKM).

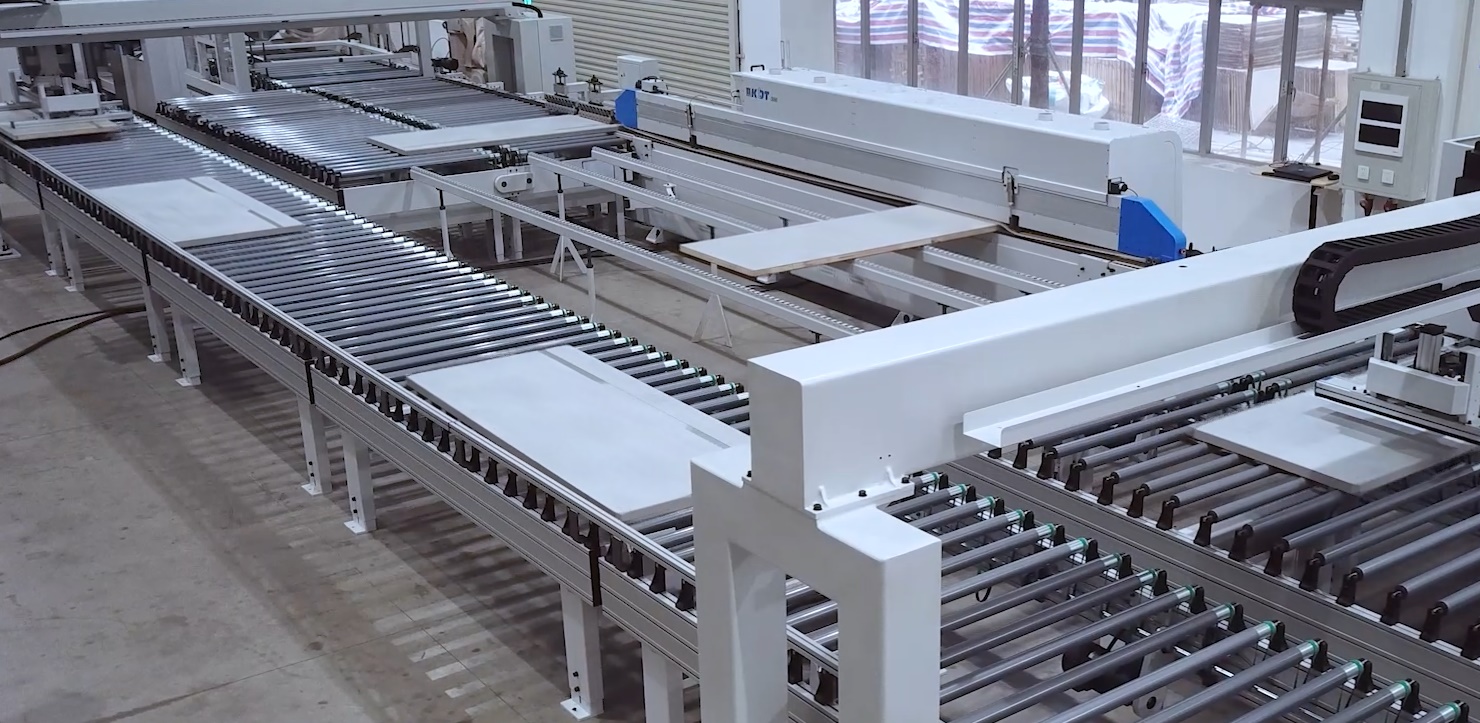

Zusätzlich ist die Linie mit einem Rollenfördersystem für den Werkstücktransport ausgestattet.

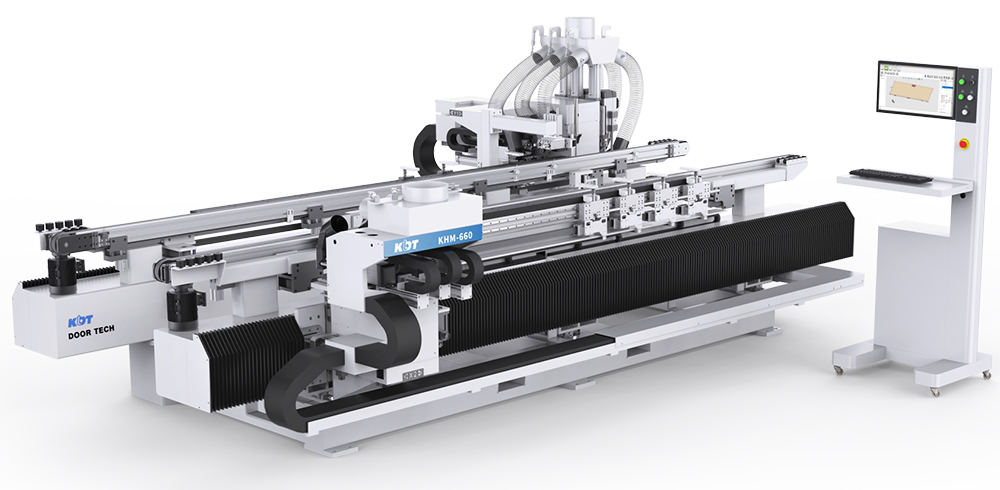

CNC-Bearbeitungszentrum KHM-660 zum Fräsen für Schloss, Türbänder und Schlüsselloch.

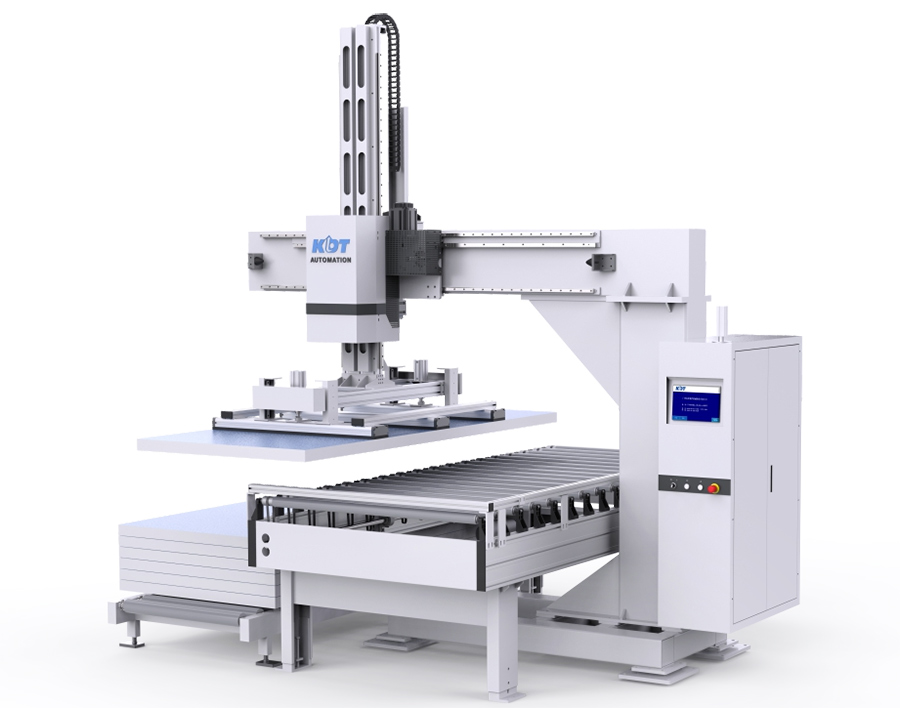

Der automatische Entlader KHG-920 übernimmt die Entladung der Türblätter.

Technische Daten der Türproduktionslinie
Mindestwerkstückgröße, mm	1800 x 400
Maximale Werkstückgröße, mm	2500 x 1100
Bauteildicke, mm	30-60
Höhe des Arbeitstisches, mm	960
Maximales Werkstückgewicht, kg	100
Förderband-Stapelhöhe, mm	1300 (Beladung) 1100 (Entladung)
Produktivität, Einheiten/Stunde	40-60
