Formteil-Kantenanleimmaschine KDT-305MC für PUR/EVA-Klebstoff mit Fräseinheit und Vakuum-Werkstückfixierung

Bestímmung

Die Formteil-Kantenanleimmaschine KDT-305MC mit Schnellwechselsystem für PUR/EVA-Klebstoff ist für das schnelle und präzise Kantenanleimen gerader und gebogener Werkstücke konzipiert, gefolgt von der mechanischen Nachbearbeitung durch Fräsen und Schaben. Die Werkstücke werden der Kantenanleimmaschine mittels Heißklebstoff zugeführt, der entweder automatisch über einen automatischen Zuführer oder manuell aufgetragen wird.

Der Leimbehälter ist mit den oberen Behältern der KDT-Endloskantenanleimmaschinen austauschbar und ist außerdem mit dem Leimbehälter-Reinigungs- und Aufbewahrungssystem kompatibel.

Für eine besonders hochwertige Verbindung erfolgt das präzise Kantenschneiden automatisch mittels Lasersensor. Die kantenumwickelten Rohlinge werden manuell in die Bearbeitungseinheit eingeführt. Die Bearbeitung erfolgt durch zwei Fräs- und Schleifeinheiten: eine von unten und eine von oben.

Kennzeichnende Merkmale

• Verkleben von gebogenen und geraden Teilen im manuellen (Fußpedal-) oder automatischen Modus (durch Zähler).
• Fräsen und Schaben von gebogenen und geraden Teilen im manuellen Modus.
• Abnehmbares oberes Leimbad zur Verarbeitung von PUR/EVA-Klebstoff.
• Bequeme Fixierung des Werkstücks auf dem Arbeitstisch mittels Vakuum.
• Funktionales Touch-Bedienfeld mit der Möglichkeit, alle Maschinenparameter einzustellen.
• Fräs- und Schabeinheit mit fotoelektrischem Sensor.
• Werkstückblassysteme an Klebe- und Fräs-Schleifanlagen.
• Automatische Werkstückzuführungsvorrichtung.
• Pneumatisches Kantenschneiden mittels eines pneumatischen Zylinders mit Guillotine-Messer.
• Das Kantenmaterial wird automatisch aus dem Kantenmagazin in den Klebebereich zugeführt.
• Die Vorschubgeschwindigkeit wird über einen Frequenzumrichter geregelt – 1–10 m/min im Automatikmodus und 1–18 m/min im manuellen Modus.
• Eine Luftaufbereitungseinheit mit Feuchtigkeitsabscheider und Öler zur automatischen Schmierung des gesamten pneumatischen Systems der Maschine.

Konstruktionsvorteile

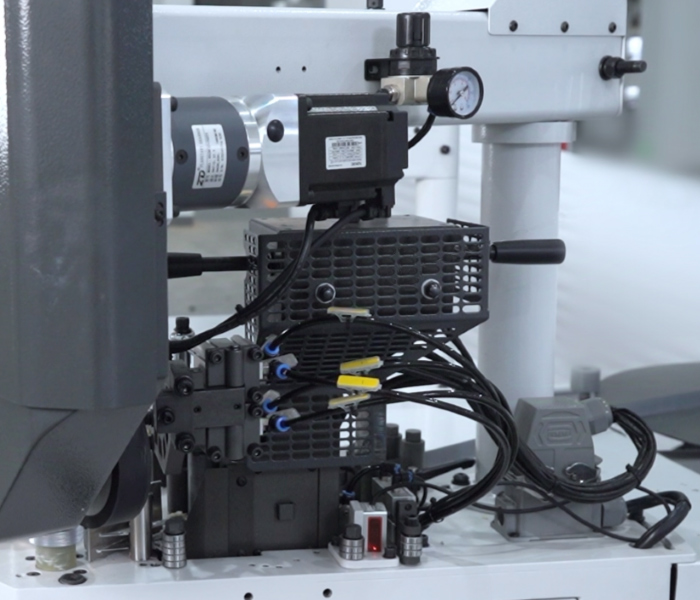

Der austauschbare obere Leimbehälter ermöglicht die Verwendung von PUR/EVA-Klebstoff und Farbwechsel. Er ist mit den oberen Leimbehältern von KDT-Endloskantenanleimmaschinen austauschbar.

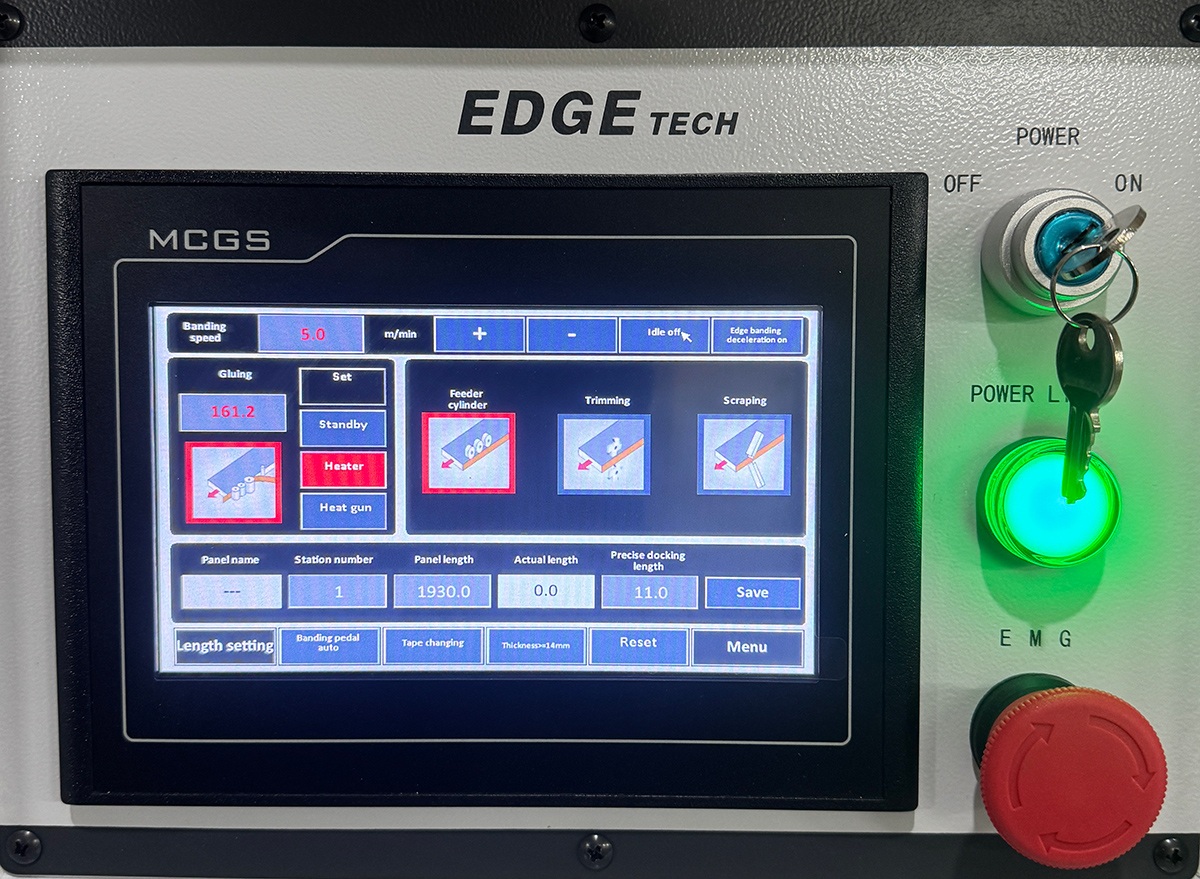

Das Bedienfeld der Maschine verfügt über eine benutzerfreundliche und intuitive Oberfläche. Alle Bedienelemente der Maschine befinden sich an einem Ort.

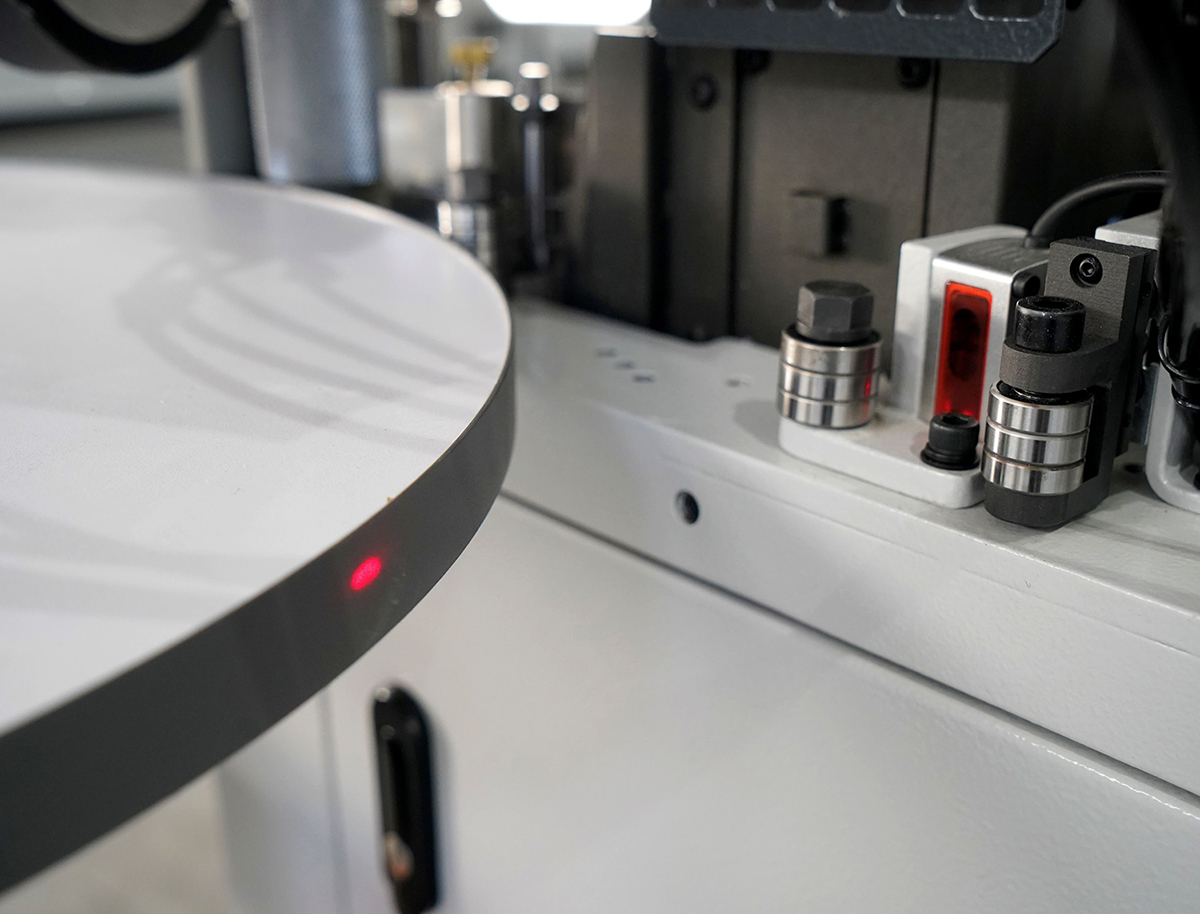

Der Lasersensor ermöglicht ein präzises (±0,3 mm) Kantenschneiden für eine höhere Verbindungsqualität bei geraden Werkstücken mit einer Länge von 400 mm und mehr sowie bei gebogenen Werkstücken mit einem Durchmesser von 300 mm und mehr.

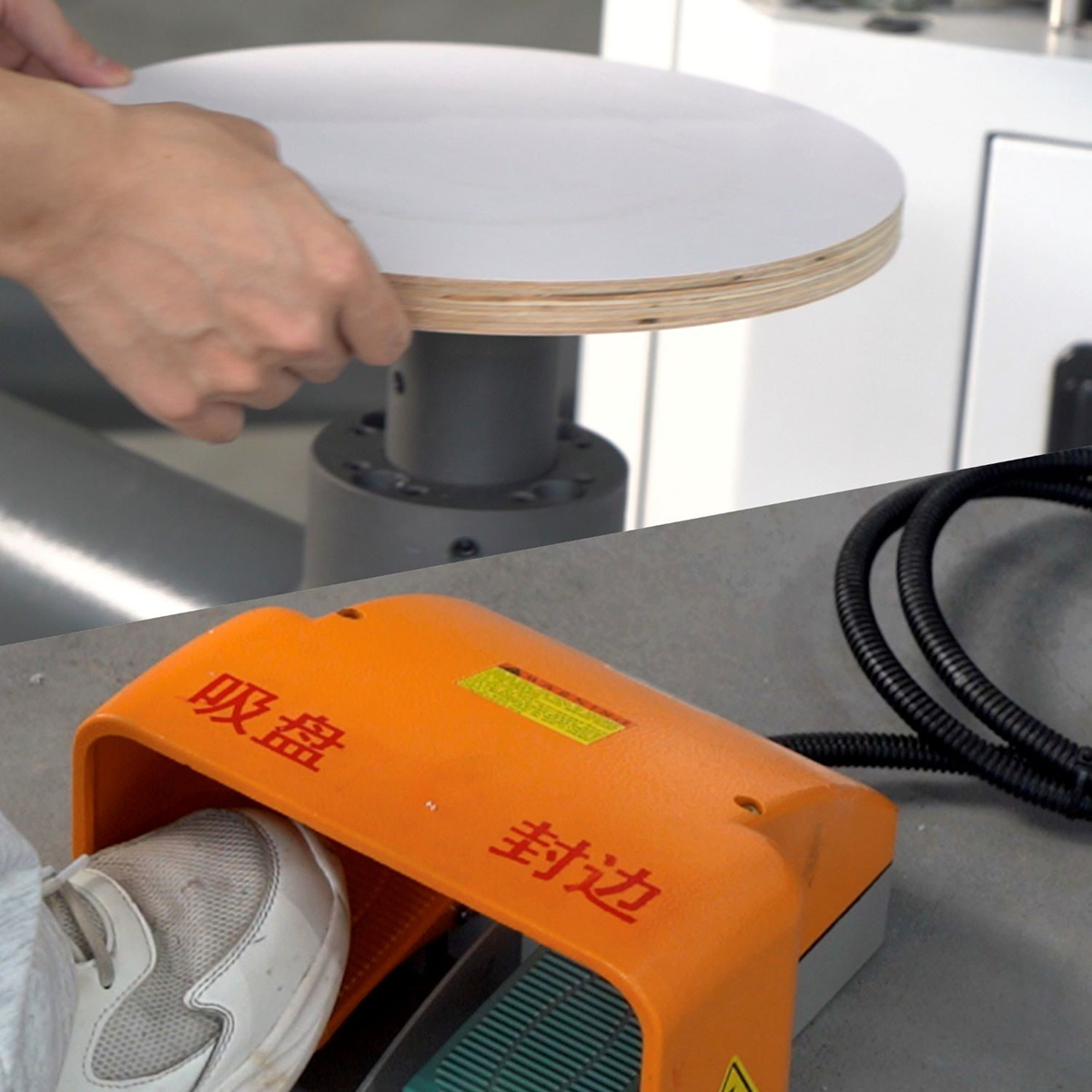

Der Vakuumtisch ermöglicht den bequemen und mühelosen Transport von Werkstücken durch die Arbeitseinheiten der Maschine.

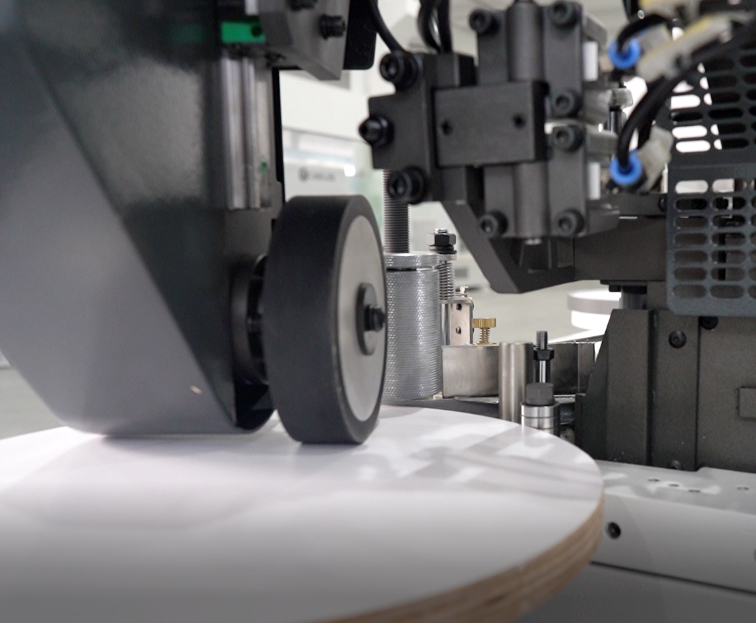

Der automatische Werkstückvorschub minimiert den Bedienereingriff und schließt menschliche Fehler aus, die die Qualität beeinträchtigen könnten. Er passt sich automatisch der gewünschten Werkstückdicke an und beschleunigt bzw. bremst beim Bearbeiten von Ecken. Dieses Gerät ist besonders nützlich bei der Bearbeitung großer Werkstücke. Eine zusätzliche Walze überwacht Formänderungen des Werkstücks und erhöht den Anpressdruck an Biegungen, um eine optimale Haftung zu gewährleisten.

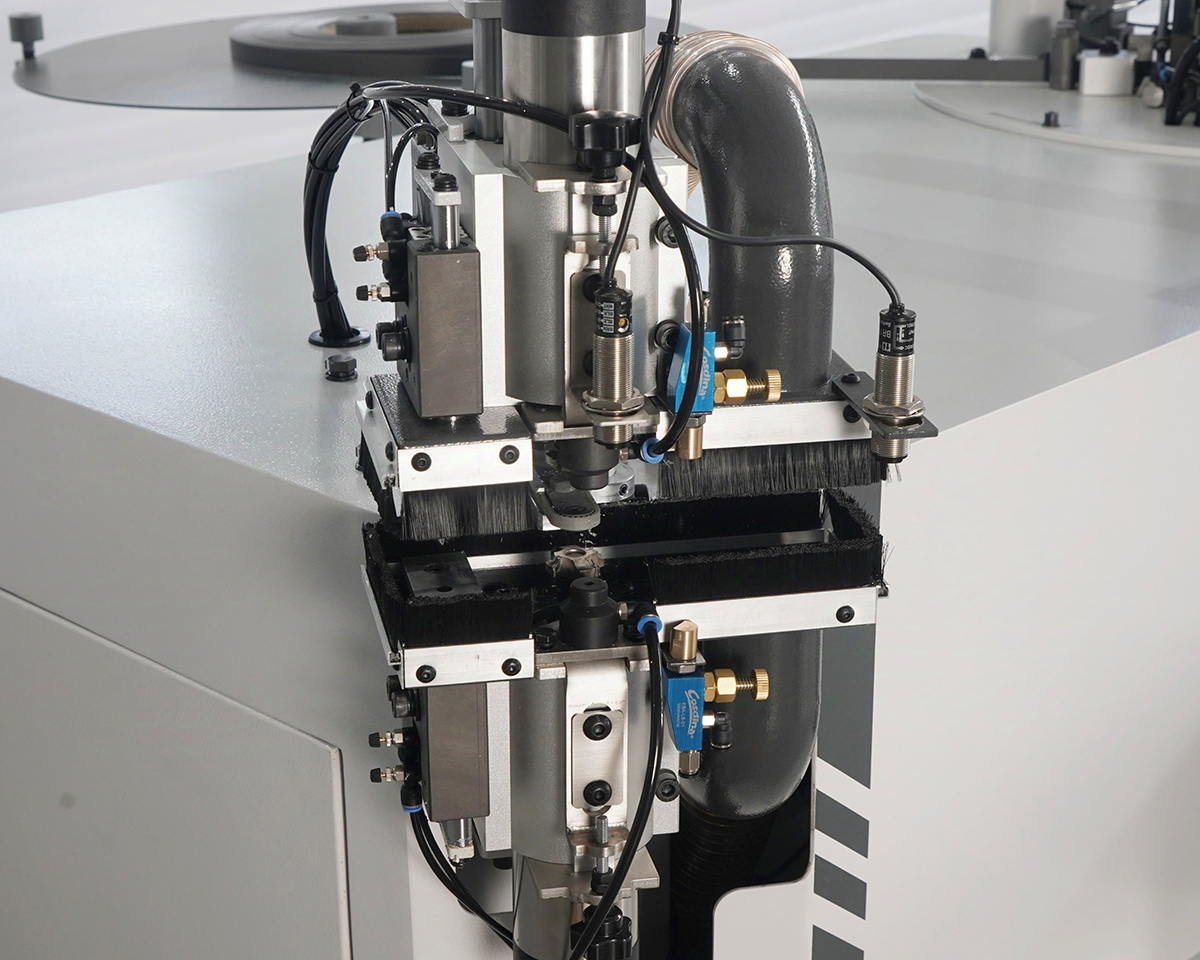

Die Fräs- und Schleifeinheit wird automatisch auf die erforderliche Werkstückdicke eingestellt und ist mit Abfallabfuhrrohren ausgestattet.

Die Einheit umfasst:

• Fräseinheit zum Entfernen von Kantenüberhängen.
• Düsen zum Versprühen von Reinigungsflüssigkeit.

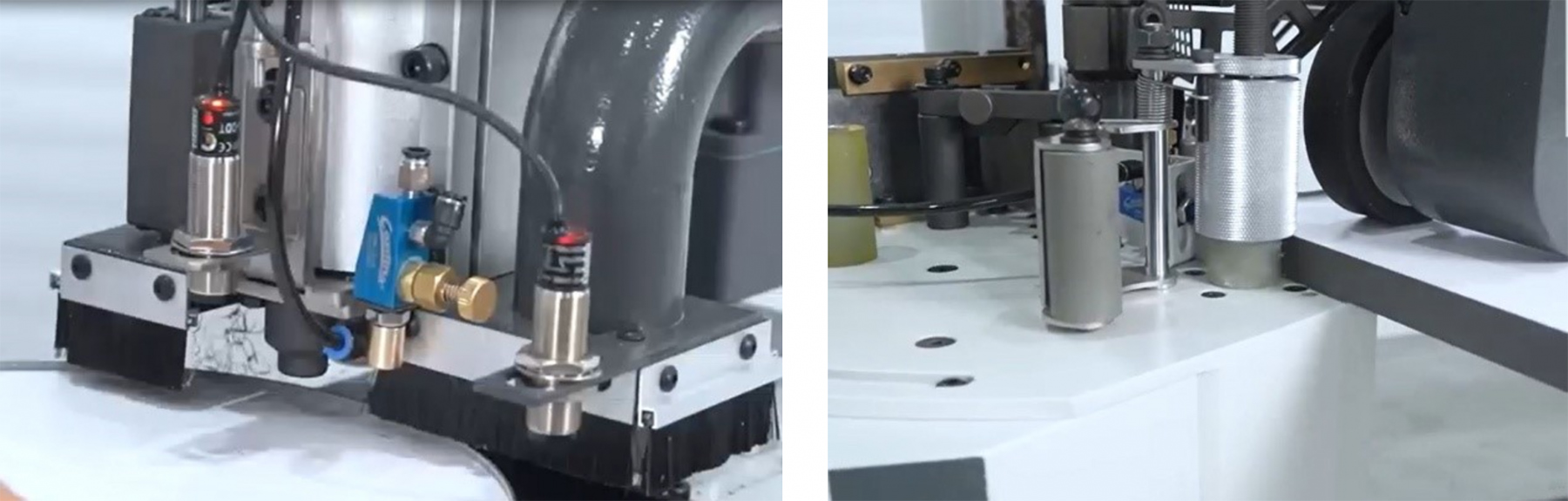

• Ein optischer Sensor überwacht Formänderungen des Werkstücks (Kurven, Winkel, gerade Abschnitte) und passt so die Vorschubgeschwindigkeit an. Dies steigert die Effizienz der gesamten Maschine und die Qualität der Kantenbearbeitung.
• Zyklen zur Entfernung von Klebstoffresten.
• Düsen zum Ausblasen der Werkstückoberflächen sind notwendig, um den Widerstand zu verringern und Beschädigungen der Werkstückoberfläche beim Transport während der Kantenbearbeitung zu verhindern.

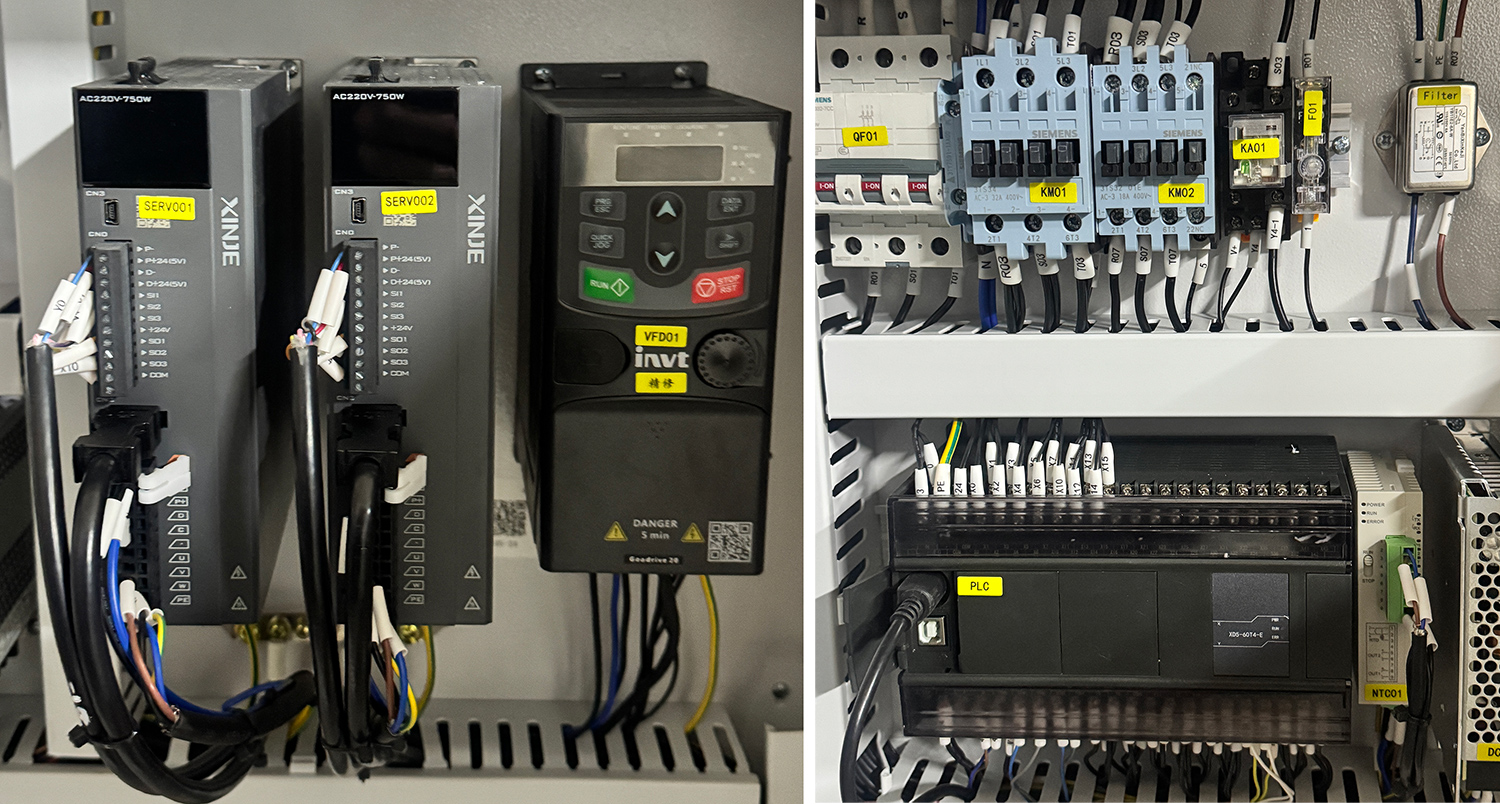

Die elektrischen Bauteile werden gemäß CE-Normen unter Verwendung hochwertigster Komponenten hergestellt.
