Name: Formteil-Kantenanleimmaschine KDT-305
SKU: KDT-305
Availability: InStock

Bestímmung

Die Formteil-Kantenanleimmaschine KDT-305 ist für das Kantenanleimen gerader und gebogener Kanten von Möbelplatten und -rohlingen mit Naturstreifen und synthetischem Rollenmaterial konzipiert.

Kennzeichnende Merkmale

Zwei Betriebsarten: Bearbeitung gerader und gebogener Teile mit automatischem Kantenabschneider und Fußpedalbedienung.
Die Leimeinheit mit untenliegendem Leimbehälter verhindert, dass überschüssiger Leim auf den Arbeitstisch gelangt.
Großer, höhenverstellbarer Tisch.
Das Kantenmaterial wird automatisch aus dem Magazin in den Leimbereich transportiert.
Die Vorschubgeschwindigkeit wird über einen Frequenzumrichter gesteuert.
Eine Druckluftaufbereitungseinheit mit Feuchtigkeitsabscheider und Öler schmiert automatisch das gesamte pneumatische System der Maschine.

Konstruktionsvorteile

Das Maschinenbedienfeld ist sehr komfortabel und intuitiv; alle Maschinensteuerungen sind an einem Ort konzentriert.

Der vergrößerte Arbeitstisch ermöglicht das einfache Kantenbearbeiten auch größerer Werkstücke.

Der Zuführtisch ist höhenverstellbar und gleicht so Kantenüberstände aus.

Zuführung des Kantenmaterials.

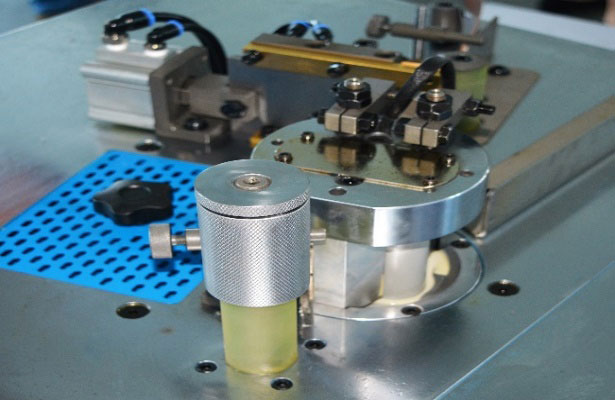

Die leistungsstarke und zuverlässige Konstruktion des Klebstoffauftrags und des Vorschubwalzenantriebs gewährleistet einen stabilen Betrieb über eine lange Lebensdauer.

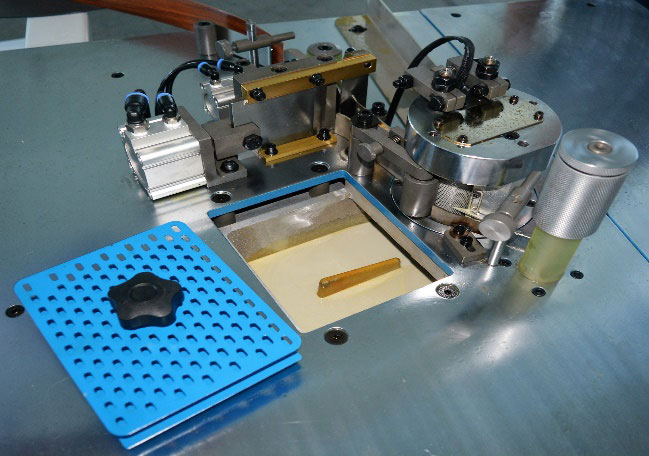

Der unten angebrachte Klebstoffbehälter verhindert, dass sich überschüssiger Klebstoff auf dem Arbeitstisch ansammelt.

Die Kontaktwalze mit einstellbarer Kantenpositionierung sorgt für eine hochwertige Kantenverbindung mit dem Werkstück.

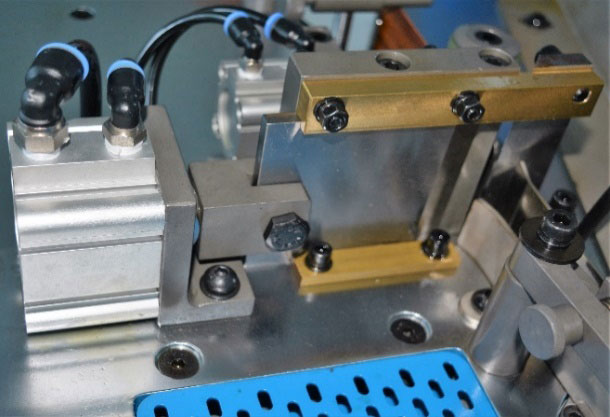

Die leistungsstarke Guillotine gewährleistet einen erfolgreichen Kantenschnitt bis zur maximalen Breite.

Ein Fußpedal zum manuellen Kantenbeschneiden.

Eine Druckluftaufbereitungseinheit mit Feuchtigkeitsabscheider und Öler zur automatischen Schmierung des gesamten pneumatischen Systems der Maschine.

Die elektrischen Komponenten werden gemäß CE-Normen aus hochwertigen Bauteilen gefertigt.

Vergleich

Wichtige technische Daten im Vergleich

Formteil-Kantenanleimmaschine KDT-305	Formteil-Kantenanleimmaschine KDT-305M für PUR/EVA-Klebstoff	Formteil-Kantenanleimmaschine KDT-305MC für PUR/EVA-Klebstoff mit Fräseinheit und Vakuum-Werkstückfixierung
Kantenstärke, mm
0,4-3	0,4-3	0,4-3
Werkstückdicke, mm
9-60	9-60	—
Krümmungsradius des Bauteils, mm
20	20	20
Tischgröße, mm
900 x 900	900 x 900	—
Vorschubgeschwindigkeit, m/min
1-10	1-10	1-10 (automatische Zufuhr), 1-18 (manuelle Zufuhr)
Gesamtleistung, kW
2,45	2,45	5,9
Betriebsdruck, MPa
0,6	0,6	0,6
Abmessungen L x B x H, mm
1760 x 1275 x 955	1760 x 1275 x 1192	1930 x 1880 x 1372
Gewicht, kg
280	280	530
Stromversorgung, V
380	380	380
Details	Details	Details

Technische Daten der Kantenanleimmaschine
Vorschubgeschwindigkeit, m/min	1-10
Krümmungsradius des Bauteils, mm	20
Tischgröße, mm	900 x 900
Kantenstärke, mm	0,4-3
Werkstückdicke, mm	9-60
Gesamtleistung, kW	2,45
Stromversorgung, V	380
Betriebsdruck, MPa	0,6
Abmessungen L x B x H, mm	1760 x 1275 x 955
Gewicht, kg	280

PUR-Verlegung

Universeller Leimtopf mit Schmelzkleber von oben – dieser Leimtopf ist für die Verwendung aller Arten von Klebern ( EVA, PUR ) ausgelegt.

Vorteile des Leimbeckens:

Dieser Behälter lässt sich leicht vom Leim reinigen, ohne ihn aus der Maschine zu nehmen. Mit den Griffen an der Leimwalze wird der Rücklauf des Leims zum Leimbehälter blockiert und dieser über die Rutsche in einen speziellen Behälter mit Teflonbeschichtung abgelassen.
Das Ersetzen des Klebers im Leimbecken dauert nicht länger als 1 Stunde .
Ein im Inneren der Leimwalze eingebautes Heizelement verhindert einen Temperaturverlust an der Oberfläche der Leimwalze.
Bei Bedarf kann der Topf aus der Maschine entnommen werden. Der Zeitaufwand für das Herausnehmen des Topfes beträgt maximal 2 Minuten .
