Formteil-Kantenanleimmaschine KDT-305M für PUR/EVA-Klebstoff
- Abnehmbarer oberer Leimbehälter für PUR/EVA-Klebstoff
- Zwei Betriebsarten für die Bearbeitung gerader und gebogener Teile
- Leimwerk mit zwei Leimwalzen und untenliegendem Leimbehälter
- Großer, höhenverstellbarer Tisch
- Automatische Materialzufuhr vom Magazin zum Leimbereich
- Vorschubgeschwindigkeit von 1 bis 10 m/min, per Frequenzumrichter einstellbar
Hinweis
Technische Spezifikationen und Ausführung des Produkts können vom Hersteller ohne vorherige Ankündigung geändert werden.
Bestímmung
Die Formteil-Kantenanleimmaschine KDT-305M mit Schnellwechselsystem für Leimbehälter für PUR/EVA-Leim ist für das Kantenanleimen gerader und gebogener Kanten von Möbelplatten und Rohlingen mit Naturstreifen und synthetischem Rollenmaterial konzipiert.
Der Leimbehälter ist mit den oberen Leimbehältern der KDT-Kantenanleimmaschinen austauschbar und mit dem Reinigungs- und Aufbewahrungssystem für Leimbehälter kompatibel.
Kennzeichnende Merkmale
- Abnehmbares oberes Leimbad zur Verarbeitung von PUR/EVA-Klebstoff.
- Zwei Betriebsarten: Bearbeitung gerader/gebogener Teile mit automatischem Kantenabschneider und Fußpedalbedienung.
- Die unten am Leimbehälter angebrachte Einheit entfernt überschüssigen Leim vom Arbeitstisch.
- Großer, höhenverstellbarer Tisch.
- Das Kantenmaterial wird automatisch vom Magazin in den Klebebereich transportiert.
- Die Vorschubgeschwindigkeit wird über einen Frequenzumrichter gesteuert.
- Eine Luftaufbereitungseinheit mit Feuchtigkeitsabscheider und Öler sorgt für die automatische Schmierung des gesamten pneumatischen Systems der Maschine.
Konstruktionsvorteile

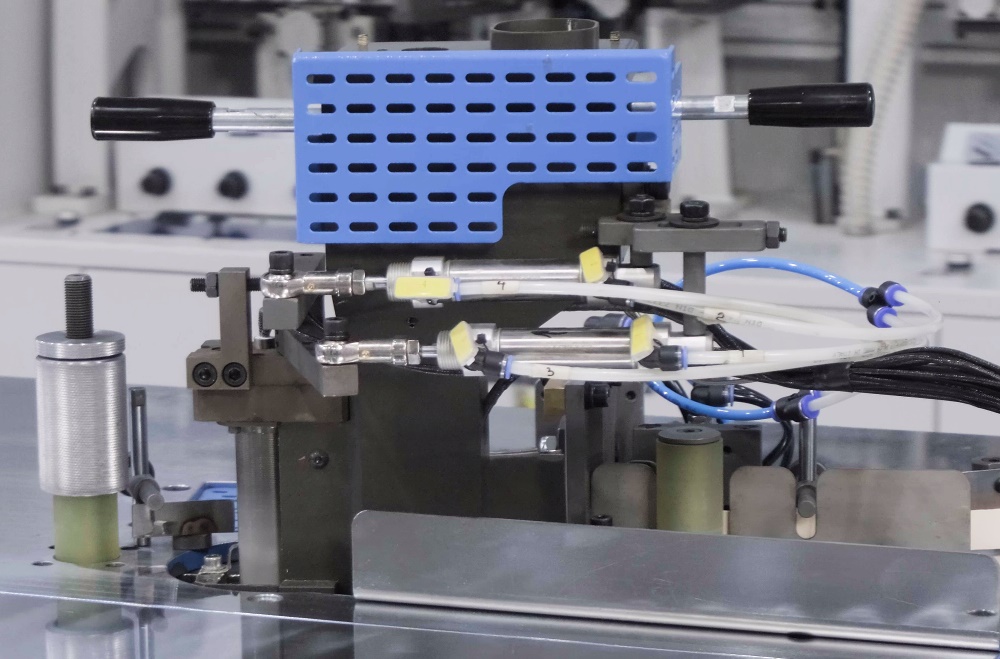

Der austauschbare obere Leimbehälter ermöglicht die Verwendung von PUR/EVA-Klebstoff und den Wechsel der Leimfarbe. Der Behälter ist mit den oberen Behältern von KDT-Kantenanleimmaschinen kompatibel.

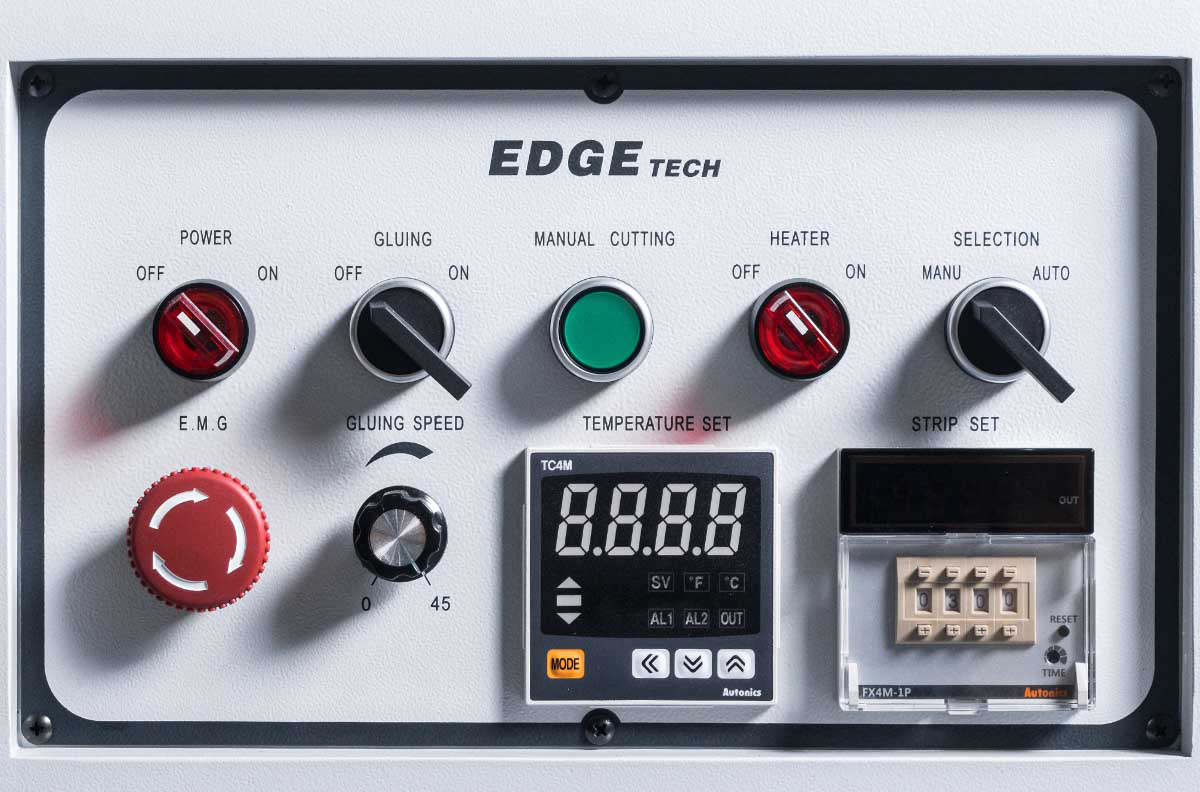

Das Maschinenbedienfeld ist sehr komfortabel und intuitiv; alle Maschinensteuerungen sind an einem Ort konzentriert.

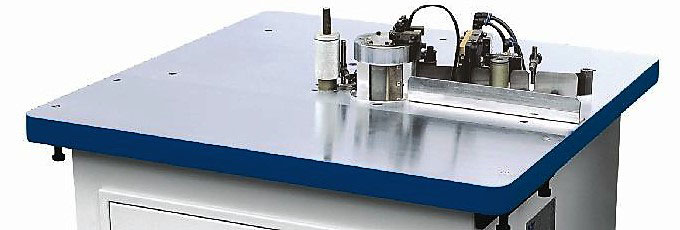

Der vergrößerte Arbeitstisch ermöglicht das einfache Kantenanleimen größerer Werkstücke.

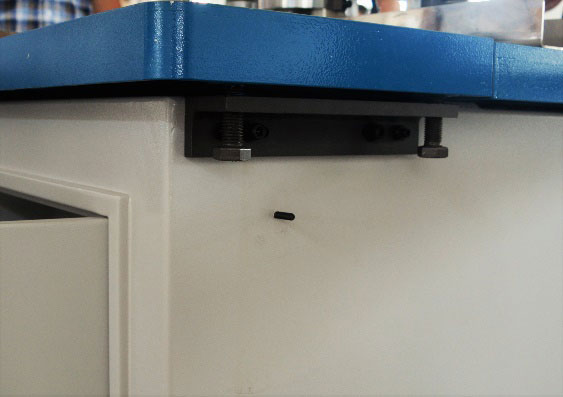

Der Vorschubtisch ist höhenverstellbar und gleicht so Kantenüberstände aus.

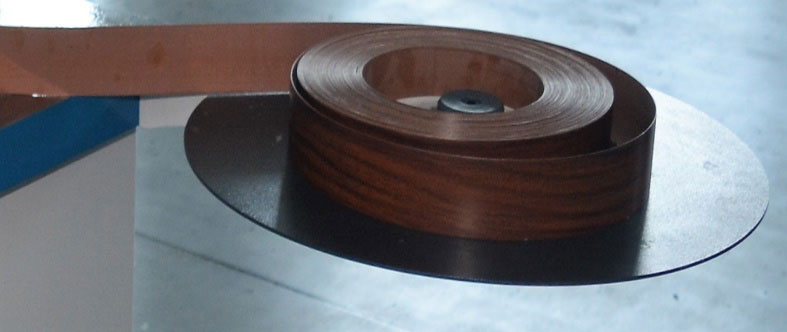

Zuführmagazin für Kantenmaterial.

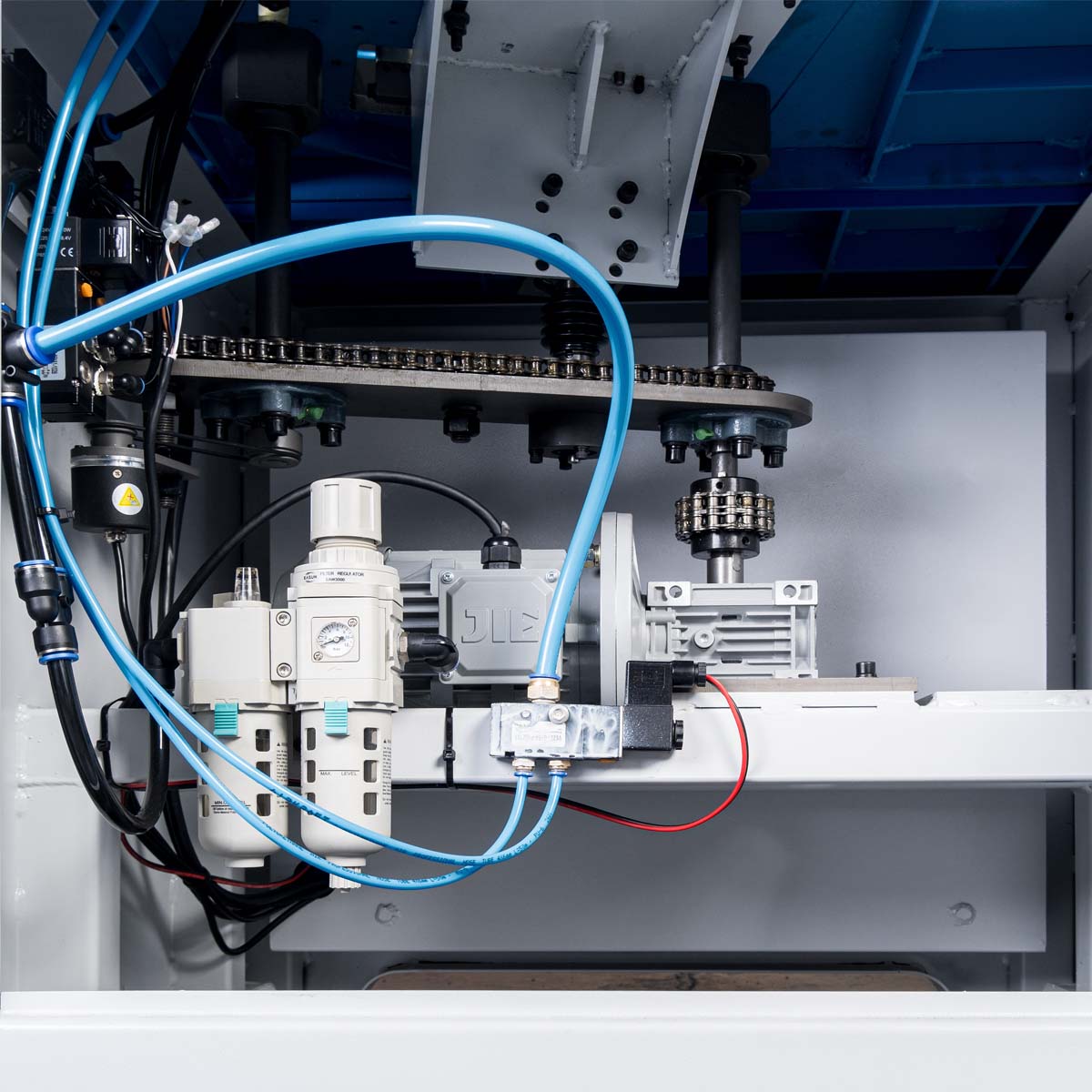

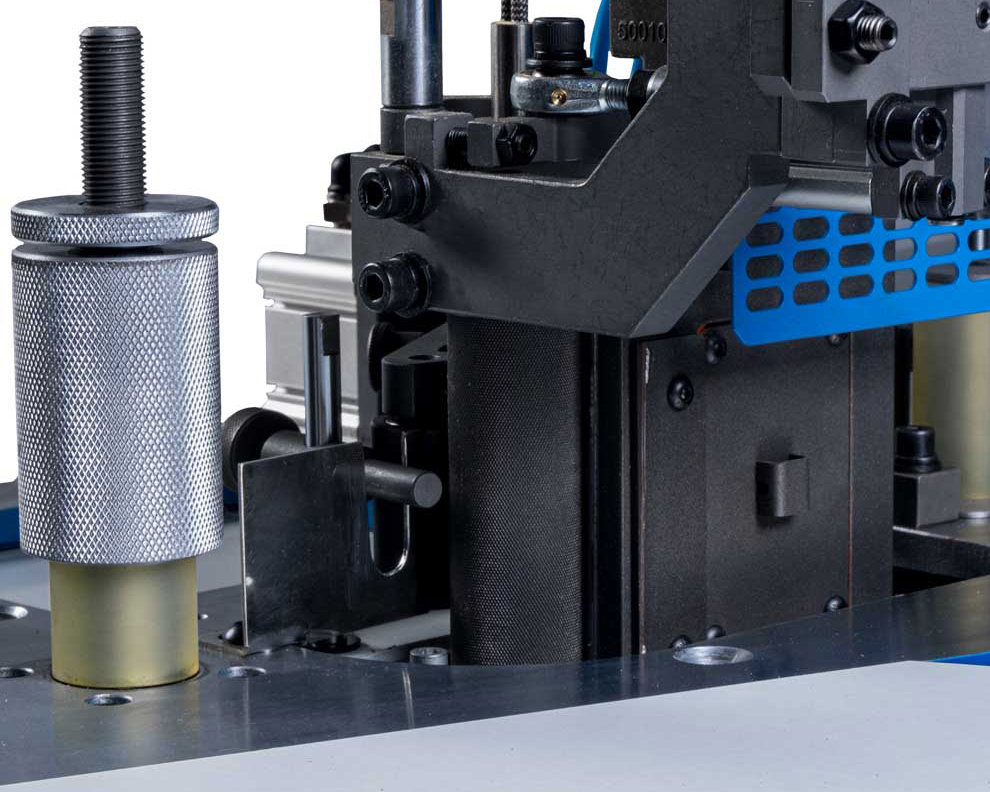

Die leistungsstarke und zuverlässige Konstruktion des Klebstoffauftrags- und Vorschubwalzenantriebs gewährleistet einen stabilen Betrieb über eine lange Lebensdauer.
Die Kontaktwalze mit einstellbarer Kantenpositionierung sorgt für eine hochwertige Kantenverbindung mit dem Werkstück.

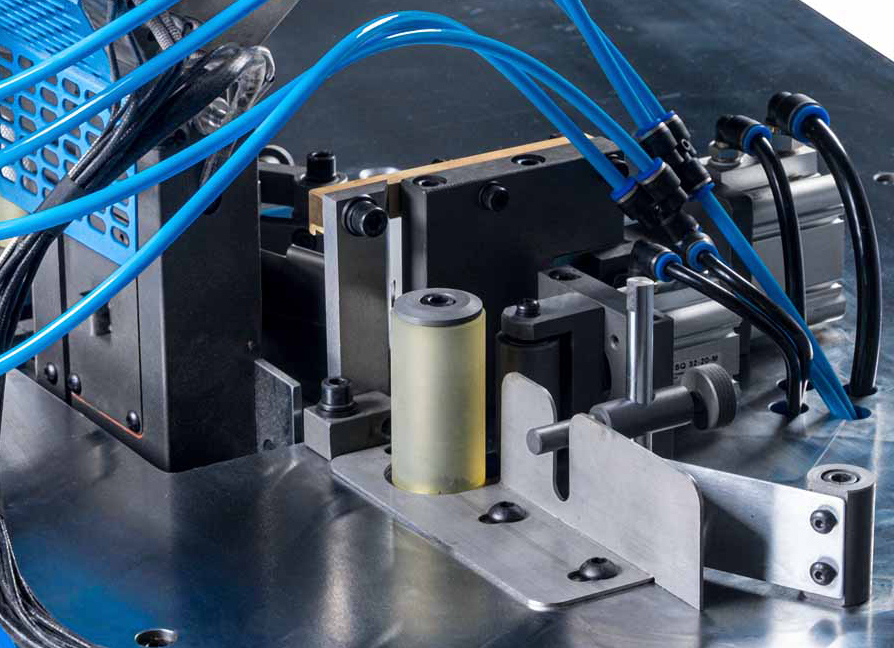

Die leistungsstarke Guillotine ermöglicht ein erfolgreiches Kantenschneiden bis zur maximalen Breite.

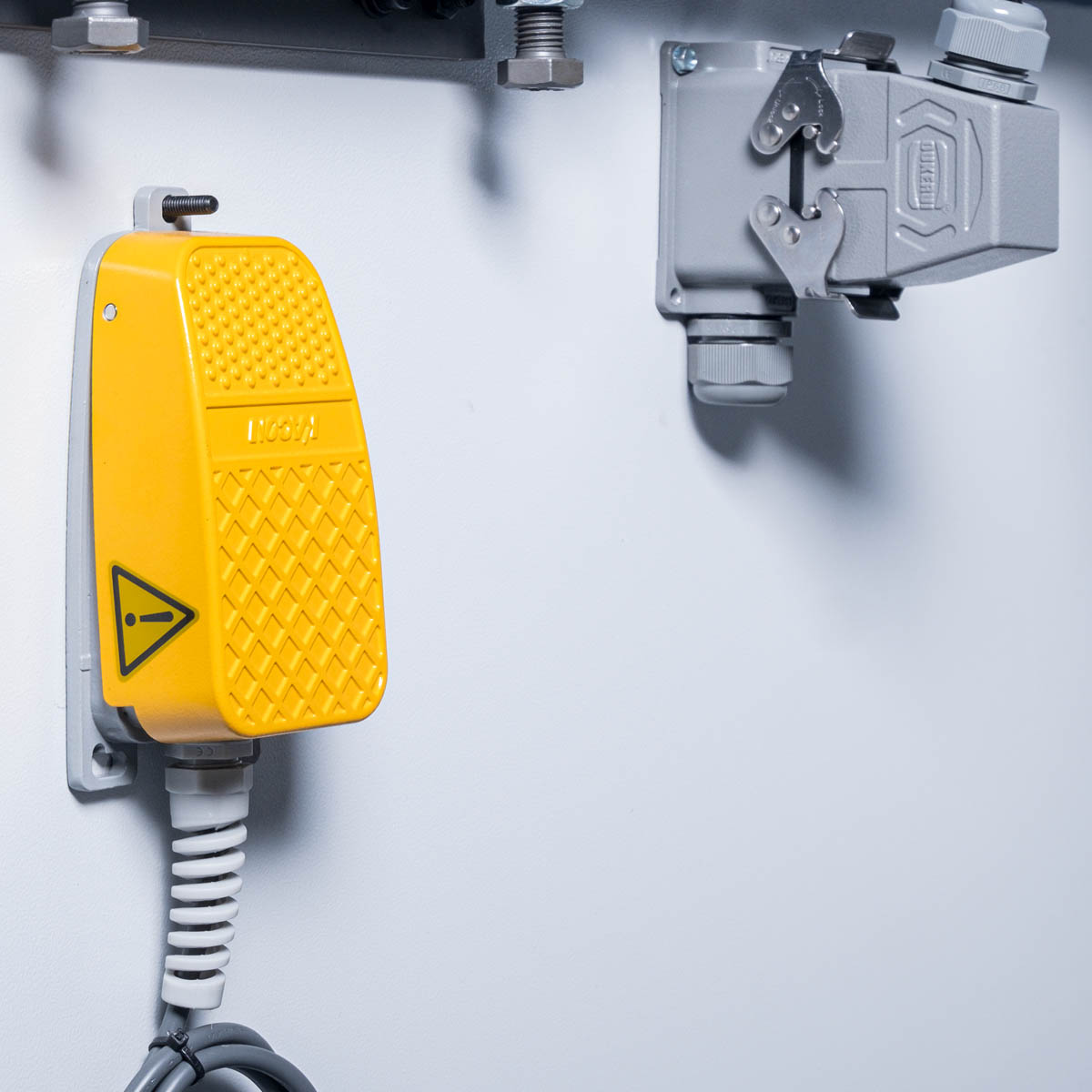

Ein Fußpedal für manuelles Kantenschneiden.

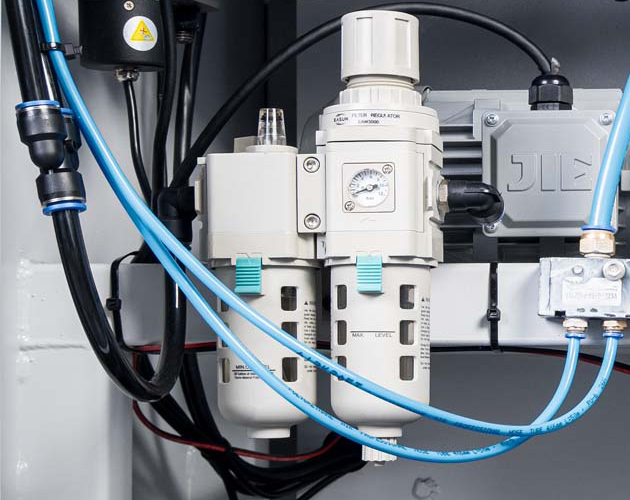

Eine Druckluftaufbereitungseinheit mit Feuchtigkeitsabscheider und Öler zur automatischen Schmierung des gesamten pneumatischen Systems der Maschine.

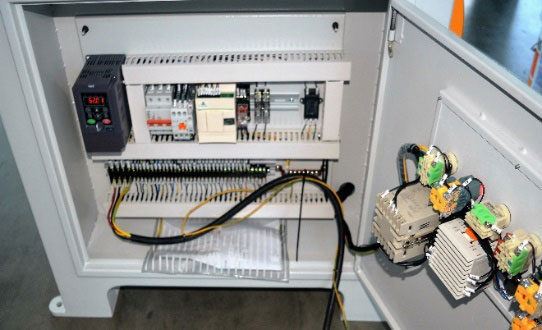

Die elektrischen Komponenten werden gemäß CE-Normen aus hochwertigen Bauteilen gefertigt.
Vergleich
Wichtige technische Daten im Vergleich
Formteil-Kantenanleimmaschine KDT-305
|
Formteil-Kantenanleimmaschine KDT-305M für PUR/EVA-Klebstoff
|
Formteil-Kantenanleimmaschine KDT-305MC für PUR/EVA-Klebstoff mit Fräseinheit und Vakuum-Werkstückfixierung
|
|---|---|---|
|
Kantenstärke, mm
|
||
| 0,4-3 | 0,4-3 | 0,4-3 |
|
Werkstückdicke, mm
|
||
| 9-60 | 9-60 | — |
|
Krümmungsradius des Bauteils, mm
|
||
| 20 | 20 | 20 |
|
Tischgröße, mm
|
||
| 900 x 900 | 900 x 900 | — |
|
Vorschubgeschwindigkeit, m/min
|
||
| 1-10 | 1-10 | 1-10 (automatische Zufuhr), 1-18 (manuelle Zufuhr) |
|
Gesamtleistung, kW
|
||
| 2,45 | 2,45 | 5,9 |
|
Betriebsdruck, MPa
|
||
| 0,6 | 0,6 | 0,6 |
|
Abmessungen L x B x H, mm
|
||
| 1760 x 1275 x 955 | 1760 x 1275 x 1192 | 1930 x 1880 x 1372 |
|
Gewicht, kg
|
||
| 280 | 280 | 530 |
|
Stromversorgung, V
|
||
| 380 | 380 | 380 |
| Details | Details | Details |
| Technische Daten der Kantenanleimmaschine | |
| Vorschubgeschwindigkeit, m/min | 1-10 |
| Krümmungsradius des Bauteils, mm | 20 |
| Tischgröße, mm | 900 x 900 |
| Kantenstärke, mm | 0,4-3 |
| Werkstückdicke, mm | 9-60 |
| Gesamtleistung, kW | 2,45 |
| Stromversorgung, V | 380 |
| Betriebsdruck, MPa | 0,6 |
| Abmessungen L x B x H, mm | 1760 x 1275 x 1192 |
| Gewicht, kg | 280 |

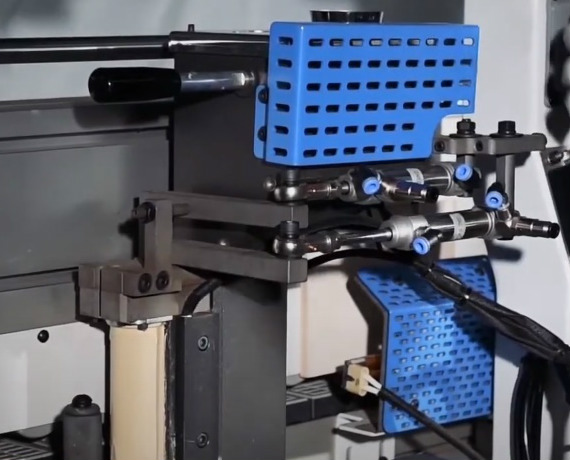

PUR-Verlegung
Universeller Leimtopf mit Schmelzkleber von oben – dieser Leimtopf ist für die Verwendung aller Arten von Klebern ( EVA, PUR ) ausgelegt.
Vorteile des Leimbeckens:
- Dieser Behälter lässt sich leicht vom Leim reinigen, ohne ihn aus der Maschine zu nehmen. Mit den Griffen an der Leimwalze wird der Rücklauf des Leims zum Leimbehälter blockiert und dieser über die Rutsche in einen speziellen Behälter mit Teflonbeschichtung abgelassen.
- Das Ersetzen des Klebers im Leimbecken dauert nicht länger als 1 Stunde .
- Ein im Inneren der Leimwalze eingebautes Heizelement verhindert einen Temperaturverlust an der Oberfläche der Leimwalze.
- Bei Bedarf kann der Topf aus der Maschine entnommen werden. Der Zeitaufwand für das Herausnehmen des Topfes beträgt maximal 2 Minuten .
