Bestímmung

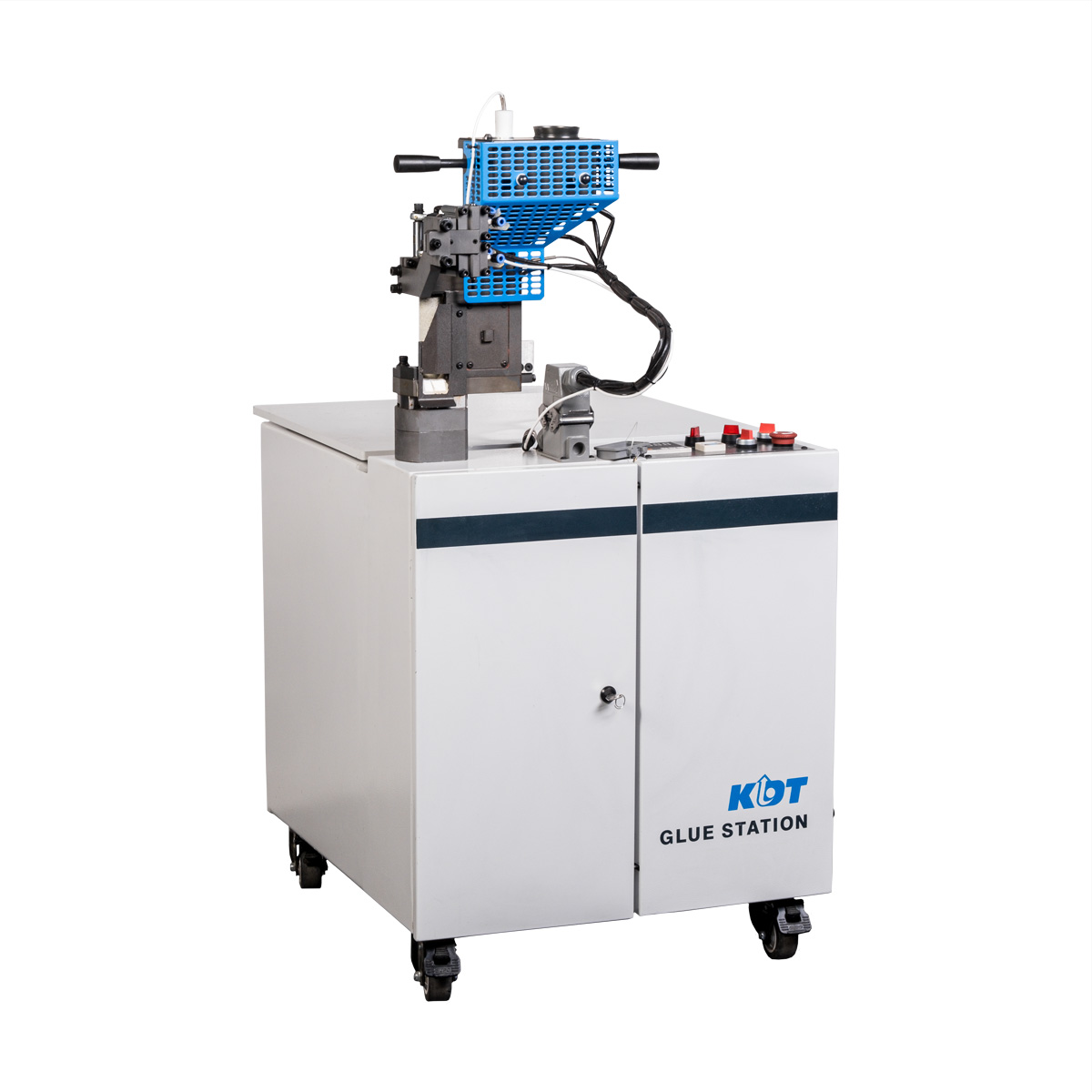

Die multifunktionale Station KDT 88S dient der Wartung, Reinigung, dem Vorheizen und der Vakuumlagerung von Heißklebepistolen. Sie wird in Verbindung mit KDT Kantenanleimmaschinen verwendet. Ein Klebstoffbehälter für die Heißklebepistole ist nicht im Lieferumfang enthalten!

Es handelt sich um ein mobiles System auf Rädern und umfasst Folgendes:

ein Bedienfeld;
ein abgedichtetes Lagerfach für die KDT 88S Heißklebepistolen;
eine spezielle motorisierte Halterung für die Heißklebepistolen, ähnlich der an der KDT Maschine;
Schaltschrank mit Vakuumpumpe,
Leimwalzenantrieb und elektrischen Komponenten.

Funktionen der Heißklebepistolen:

Heizfunktion. Besonders nützlich bei mehreren Leimtöpfen und der Verwendung verschiedener Leimfarben und -arten. Die Station hält die Betriebstemperatur des Leims und die Leimgeschwindigkeit konstant. So können Sie Leimart oder -farbe schnell wechseln, ohne den Leim erneut erwärmen zu müssen. Dies wirkt sich positiv auf die Qualität der Klebeverbindung aus, da die Auswirkungen von Erwärmung und Abkühlung minimiert werden.
Klebstoffreinigung. Dient zur Reinigung von Klebstoffbehältern mit speziellen Reinigern und Klebstoffneutralisatoren. Eine spezielle Druckplatte gewährleistet eine hochwertige und effektive Reinigung der Walze von Klebstoffresten.
Vakuumlagerung. Durch die Verwendung eines Vakuums in der Lagerkammer wird die Lebensdauer des PUR-Klebstoffs verlängert und Probleme mit Maschinenkomponenten vermieden.

Kennzeichnende Merkmale

Polymerisationsverhinderung: zur Lagerung von mit PUR-Klebstoff gefüllten Klebstoffeinheiten bei längeren Betriebspausen.
Kein Stickstoff erforderlich: Die Lagerung erfolgt unter Vakuum.
Keine Ausfallzeiten: Gelagerte Applikationseinheiten können vorgewärmt und nach kurzem Stillstand in Kantenanleimmaschinen eingesetzt werden.
Einfache Reinigung: Dank des Klebstoffwalzenantriebs kann die Applikationseinheit außerhalb der Kantenanleimmaschine gereinigt und entleert werden.
Einfache Installation: Es werden lediglich Druckluft- und Stromanschlüsse benötigt.

Konstruktionsvorteile

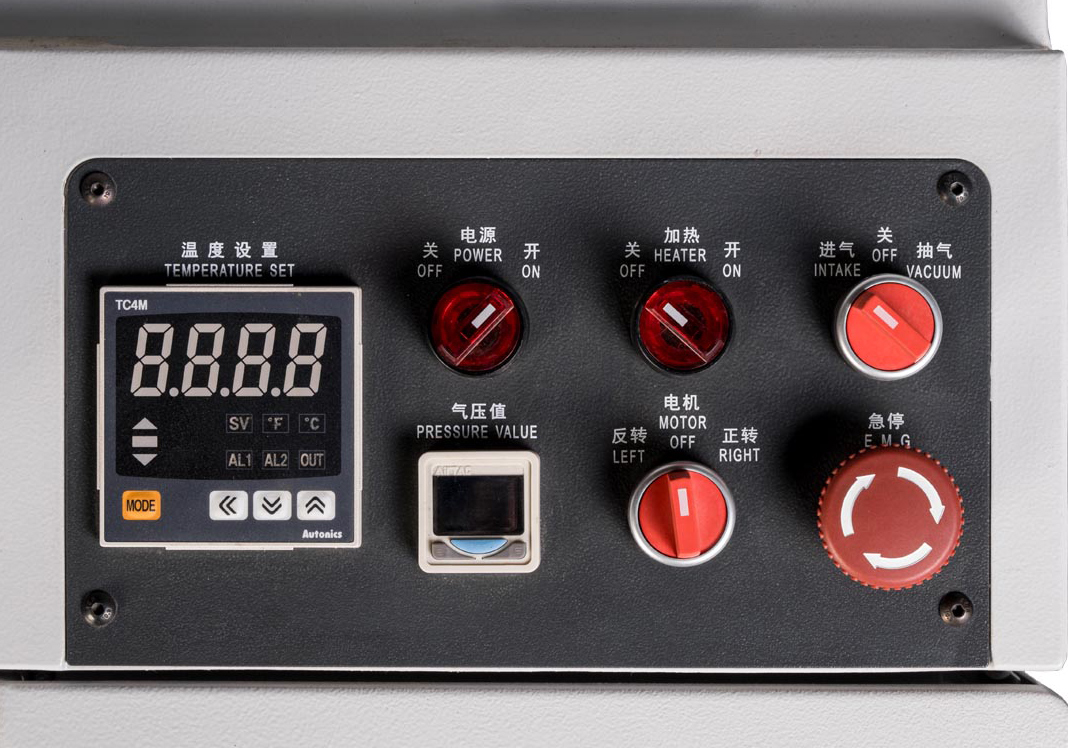

Das System wird über das Bedienfeld an der Vorderseite gesteuert.

Funktionen des Bedienfelds:

System-Ein/Aus-Schalter.
Not-Aus-Taste.
Temperaturregler (℃).
Anzeige der Echtzeittemperatur während des Aufheizens (℃).
Ein Schalter für den Antrieb der Leimauftragswalze der Leimeinheit mit der Möglichkeit, die Drehrichtung umzuschalten.
Schalterstellung „links“ – wird für die Klebeeinheit von Maschinen mit Option F verwendet.
Aktivierung der Vakuumpumpe.
Anzeige des Vakuums in der Vorratskammer (kPa).

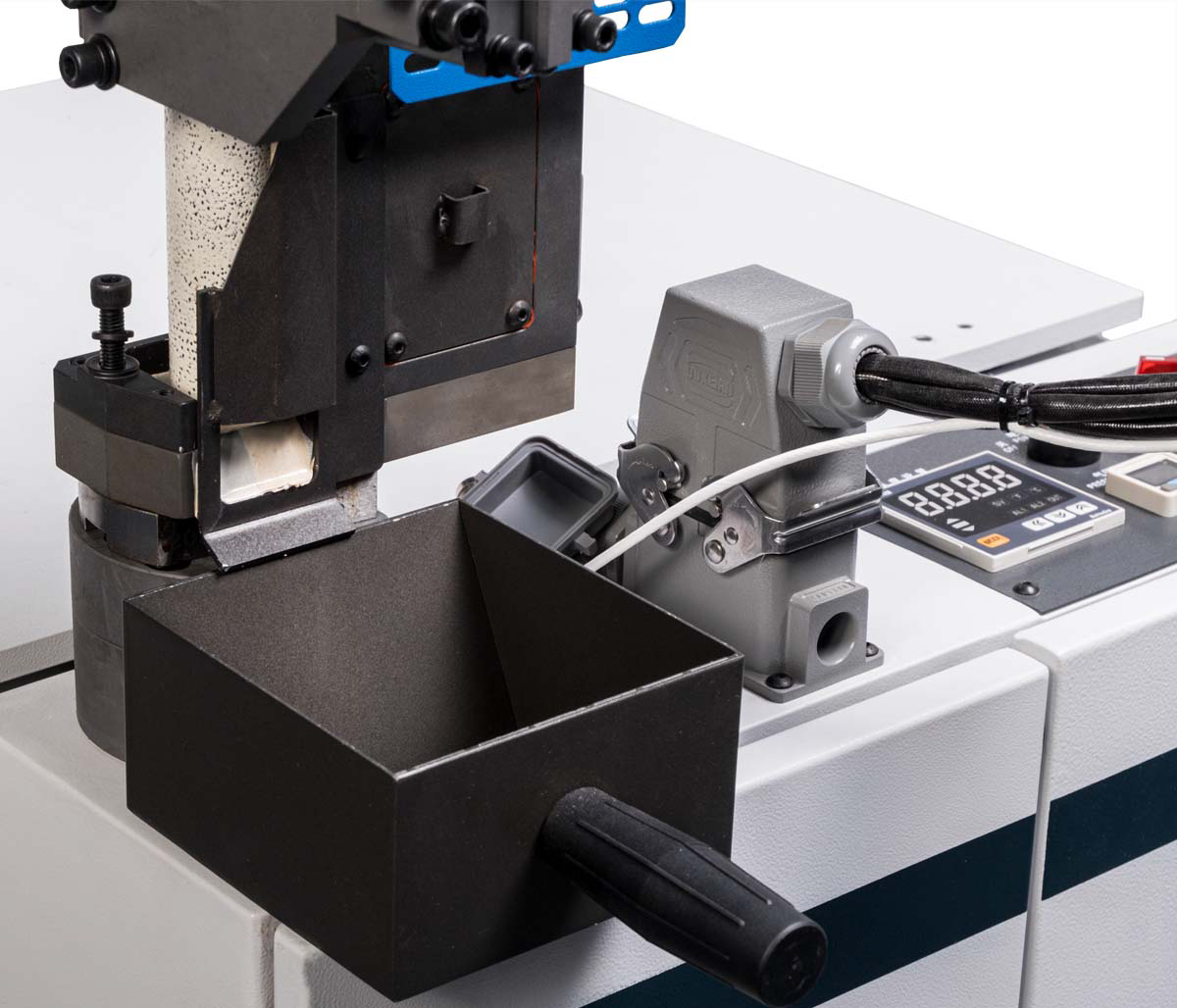

Eine Halterung zur Wartung (Reinigung) und zum Vorheizen der Leimeinheit befindet sich oben an der Station.

In der Nähe befindet sich ein elektrischer Anschluss, der mit dem an der KTD-Maschine installierten identisch ist. Dieser Anschluss versorgt die Klebeeinheit mit Strom zum Vorheizen oder zum Aktivieren des Klebewalzenantriebs im Reinigungsmodus.

Die Reinigung beginnt, sobald das Klebstoffbad die zum Schmelzen von Reiniger und Klebstoff erforderliche Temperatur erreicht hat. Die Klebstoffauftragswalze wird von einem in der Station installierten Motor angetrieben.

Der Klebstoff wird in einem voreingestellten Behälter aufgefangen, bis die Klebeeinheit vollständig leer ist.

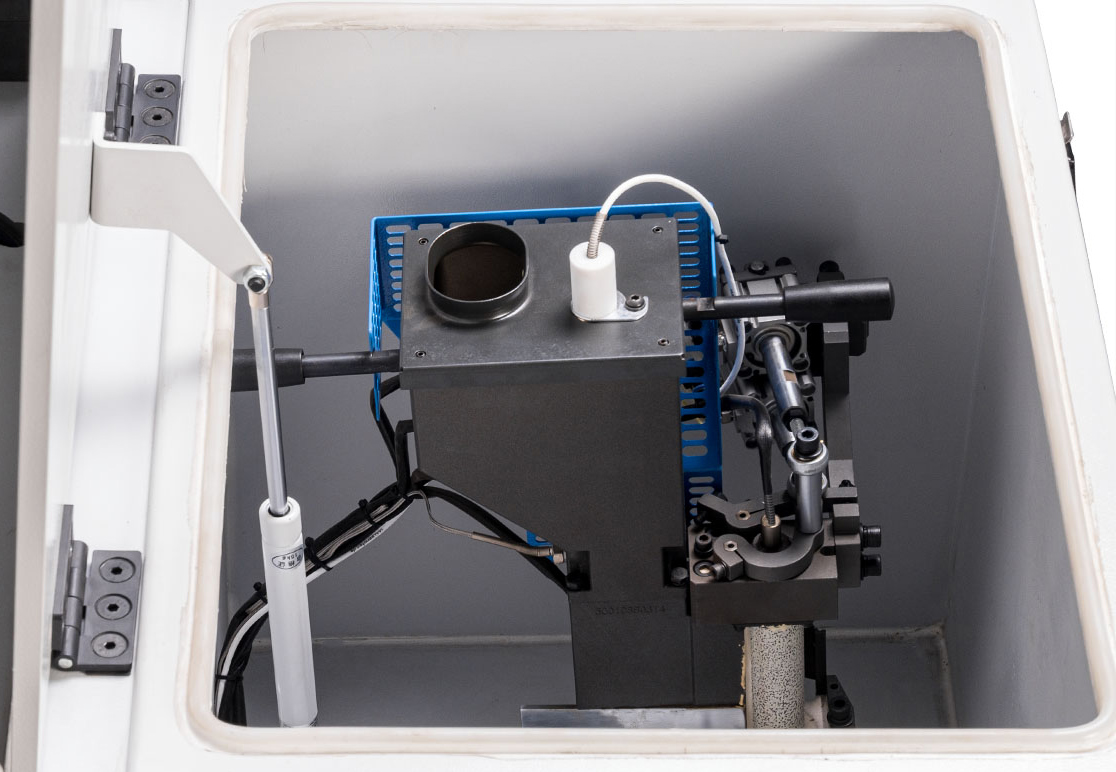

Eine in die Station integrierte Vakuumpumpe erzeugt ein Vakuum in der Kammer. Sobald ein voreingestellter Wert erreicht ist, schaltet sich die Vakuumpumpe ab. Steigt der Luftdruck in der Kammer wieder an, arbeitet die Vakuumpumpe so lange, bis der erforderliche Wert wieder erreicht ist. Während des gesamten Prozesses bleibt der Luftdruck in der Kammer innerhalb der zulässigen Grenzen.

Hinweis: Beim Lagern des Klebstoffbehälters muss die Stromversorgung eingeschaltet und der Vakuumschalter auf „VAKUUM“ gestellt sein.

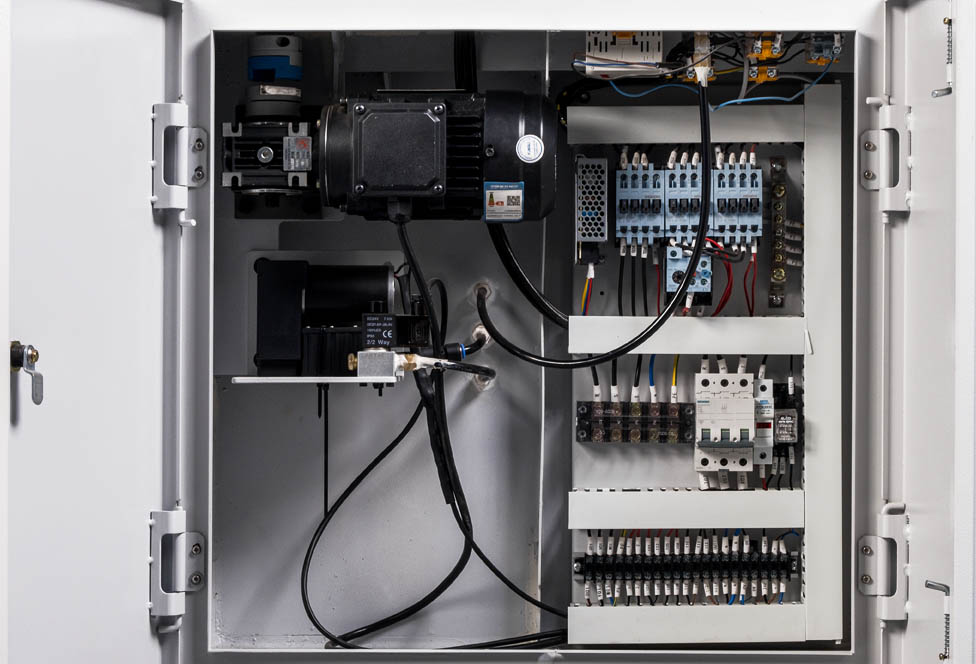

Der Schrank ermöglicht einen einfachen Zugang zum Klebstoffauftragswalzenantrieb, zur Vakuumpumpe und zu den elektrischen Komponenten. Der Zugang zum Schrank erfolgt von der Vorderseite der Station.

Technische Daten der Klebestation
Stromversorgung, V	380
Leistung, kWt	1,7
Abmessungen (L x B x H), mm	830 x 620 x 862
Gewicht, kg	164

PUR-Verlegung

Universeller Leimtopf mit Schmelzkleber von oben – dieser Leimtopf ist für die Verwendung aller Arten von Klebern ( EVA, PUR ) ausgelegt.

Vorteile des Leimbeckens:

Dieser Behälter lässt sich leicht vom Leim reinigen, ohne ihn aus der Maschine zu nehmen. Mit den Griffen an der Leimwalze wird der Rücklauf des Leims zum Leimbehälter blockiert und dieser über die Rutsche in einen speziellen Behälter mit Teflonbeschichtung abgelassen.
Das Ersetzen des Klebers im Leimbecken dauert nicht länger als 1 Stunde .
Ein im Inneren der Leimwalze eingebautes Heizelement verhindert einen Temperaturverlust an der Oberfläche der Leimwalze.
Bei Bedarf kann der Topf aus der Maschine entnommen werden. Der Zeitaufwand für das Herausnehmen des Topfes beträgt maximal 2 Minuten .
