Plattenaufteilsäge / Druckbalkensäge KS-833LL

Bestímmung

Die Plattenaufteilsäge / Druckbalkensäge KS-833LL mit Heckbeladung (die Größe des zu schneidenden Pakets beträgt bei Frontbeladung – 3330 x 3330 mm, bei Heckbeladung – 2200 x 3300 mm) ist für das Schneiden von Paketen aus Plattenwerkstoffen (Spanplatten, MDF, Faserplatten usw.) mit und ohne Deckschicht konzipiert. Die horizontale Plattensäge wird in der Groß- und Serienfertigung für die Herstellung von Schrankmöbeln, Möbelplatten und Formteilen eingesetzt. Die Heckbeladung vereinfacht die Materiallogistik in der Produktion und erleichtert die Arbeit der Maschinenbediener.

Verarbeitungsschema

Kennzeichnende Merkmale

• Arbeiten Sie mit Optimierungsprogrammen, die die Programmierung der Schnittreihenfolge, das Drucken von Etiketten und den Import von Dateien mit Schnittplänen ermöglichen;
• Die automatische Rückladeeinrichtung der Maschine ermöglicht das Einlegen von Paketen mit einer maximalen Größe von 2200 x 3300 mm;
• Die maximale Höhe des zu schneidenden Pakets beträgt – 120 mm;
• Der Sägeschlitten wird über ein Zahnstangengetriebe mit Servomotor bewegt. Genauigkeit, Geschwindigkeit und Langlebigkeit – die drei Hauptparameter, die bei der Auswahl unserer Maschine für diese Schienen berücksichtigt wurden;
• Minimale Werkstückgröße – 34 x 45 mm;
• Arbeitsgeschwindigkeit des Sägeschlittens – bis zu 95 m/min.;
• Leerlaufgeschwindigkeit des Sägeschlittens: bis zu 120 m/min.;
• Programmierbare Vorschubgeschwindigkeit: 95 m/min.;
• Der Arbeitstisch der Werkbank ist mit einem Gebläsesystem ausgestattet (Das Kissen ist beschädigt);
• Ein Industrie-PC gewährleistet den zuverlässigen Betrieb des CNC-Systems;
• Automatisches Anheben der Hauptsäge auf die erforderliche Höhe in Abhängigkeit von der Dicke des zu schneidenden Materials;
• Automatische Schnittlängenbestimmung;
• Schnellwechselsystem für Werkzeuge;
• Der programmierbare Vorschub ist mit neun pneumatischen Zweifingergreifern ausgestattet.
• Servogesteuertes Heben/Senken der Hauptsäge.

Konstruktionsvorteile

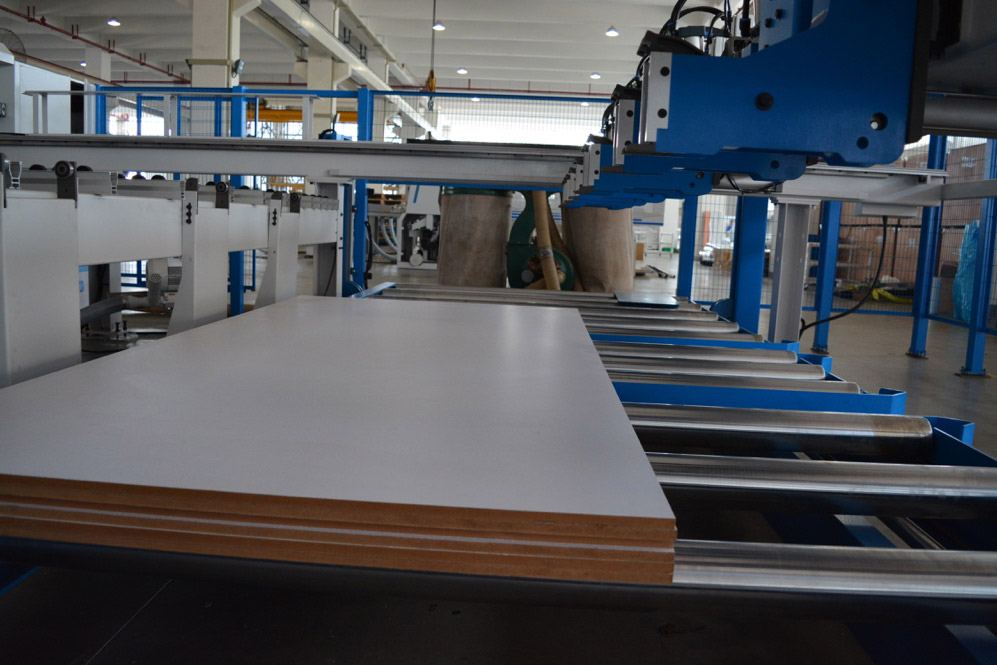

Die automatische Heckbeladung ermöglicht das Einlegen von Paketen mit einer maximalen Größe von 3300 x 2200 mm in die Maschine.

Hydraulischer Hubtisch:

• Maximale Traglast – 3000 kg.
• Plattform mit angetriebenem, seilgeführtem Rollenförderer.
• Maximale Paketgröße – 3300 x 2200 mm.
• Stapelhöhe des Plattenmaterials (ohne/mit Vertiefung) – 500/1200 mm.

Der Maschinenrahmen wurde unter Berücksichtigung von CAD-Programmen konstruiert, in denen die maximal zulässigen Lasten und Anforderungen an die Maschinenkonstruktion berechnet und modelliert wurden. Der geschweißte Rahmen wird spannungsfrei vergütet und anschließend auf einer 5-Achs-Metallbearbeitungsmaschine bearbeitet, wobei alle Flächen und Bohrungen für die Montage von Bauteilen und Baugruppen gefräst werden.

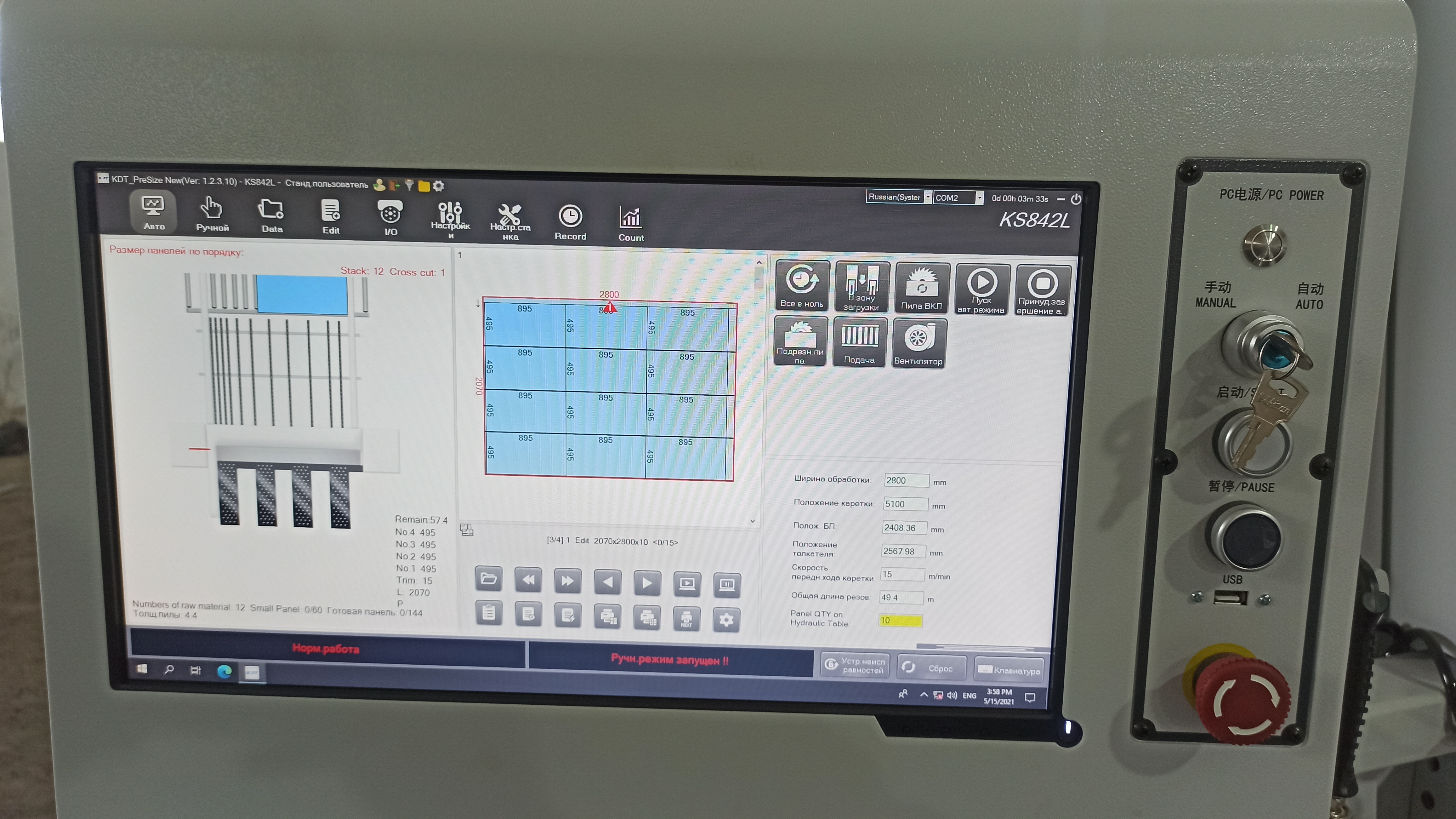

Ein Industrie-PC mit Windows 10 gewährleistet den zuverlässigen Betrieb des CNC-Systems.

Kompatibilität mit allen gängigen Programmen zur Optimierung von Schnittplänen und zum Drucken von Etiketten.

Längshebel zum Ein- und Ausschalten des Schneidzyklus.

Vier luftgefederte Arbeitstische ermöglichen dem Bediener die mühelose Positionierung des Materialpakets und die Entnahme der fertigen Teile.

Der Hauptarbeitstisch wurde auf 2200 x 800 mm vergrößert.

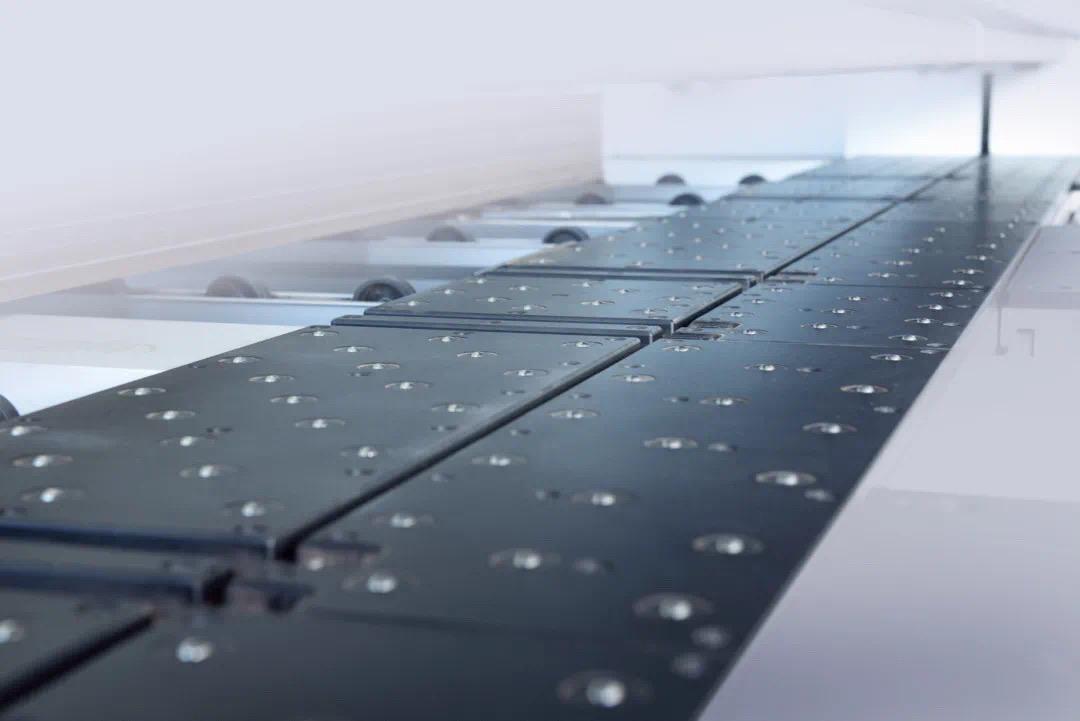

Luftgefederte Tische im Schneidbereich erleichtern die Bearbeitung kleiner Teile und schützen diese vor Beschädigungen.

Separate Motoren für Haupt- und Vorritzsäge. Servogesteuertes Heben und Senken der Hauptsäge.

Parametrische Regelung der Vorritzsägenbewegung im laufenden Betrieb.

Automatische Anpassung der Höhe der Hauptsäge und des Spannbalkens an die Höhe des zu schneidenden Materials.

Die Kraft des Spannbalkens wird vom System gesteuert und ist auf die Dicke bzw. Höhe des zu schneidenden Materials abgestimmt. Ausgestattet mit einem Verletzungsschutzsystem.

Der Sägeschlitten wird über ein Zahnstangengetriebe mit Servomotor bewegt. Dies ermöglicht eine hohe Schnittgenauigkeit von bis zu ±0,1 mm.

Die Seitenanschläge positionieren schmale Streifen beim Zuschnitt präzise entlang der Seitenanschlagsleiste.

Der programmierbare Schieber ist mit neun pneumatischen Zweifinger-Greifern ausgestattet, die eine zuverlässige Fixierung des Rohlingspakets gewährleisten. Neun Greifer fixieren sowohl Materialpakete bis zu 120 mm Dicke als auch einzelne Bleche sicher.

Die spezielle Konstruktion der Greifer verhindert Beschädigungen des Materials beim Fixieren und Bewegen.

Ein flexibler und robuster Kabelkanal sorgt für eine stabile und schnelle Bewegung des Schiebers mit pneumatischen Greifern.

Die elektrischen Komponenten entsprechen den EU-Normen.

Die minimale Werkstückgröße beträgt 34 ​​x 45 mm.
