Plattenaufteilsäge / Druckbalkensäge KS-543HM

Bestímmung

Die Plattenaufteilsäge / Druckbalkensäge KS-543HM mit Doppelvorschubeinheit (Schnittgröße – 4280 x 4280 mm) ist für das Schneiden von Plattenmaterialien (Spanplatten, MDF, Faserplatten usw.) mit und ohne Deckschicht konzipiert. Die horizontale Plattensäge wird in der Großserienfertigung von Schrankmöbeln, Möbelplatten und Formteilen eingesetzt. Die Beladung von hinten vereinfacht die Materiallogistik und erleichtert die Arbeit der Maschinenbediener.

Verarbeitungsschema

Kennzeichnende Merkmale

• Zwei unabhängige Vorschubvorrichtungen zum Schneiden von Platten unterschiedlicher Länge verbessern die Effizienz beim Schneiden verschiedener Größen;
• Die beiden linken Griffe lassen sich parallel zur Schnittlinie bewegen;
• Nutenfunktion;
• Der innovative Sägewagen mit Maglev-Technologie ermöglicht eine sanfte und leichte Bewegung und sorgt für hohe Genauigkeit und Schnittgeschwindigkeit;
• Polierte Stahlplatten im Schneidbereich;
• Optimierungsprogramme ermöglichen die Programmierung der Schnittfolge, das Drucken von Etiketten und den Import von Dateien mit Schnittplänen;
• Visualisierung der Schnittfolge und schematischer Schnittplan;
• Maximale Pakethöhe: 120 mm;
• Minimale Werkstückgröße: 34 x 45 mm;
• Arbeitsgeschwindigkeit des Sägewagens: bis zu 160 m/min.;
• Leerlaufgeschwindigkeit des Sägewagens: bis zu 200 m/min.;
• Programmierbare Vorschubgeschwindigkeit: 95 m/min.;
• Der Arbeitstisch der Werkbank ist mit einem Gebläsesystem ausgestattet (Das Kissen ist beschädigt);
• Ein Industrie-PC gewährleistet den zuverlässigen Betrieb des CNC-Systems;
• Automatisches Anheben der Hauptsäge auf die erforderliche Höhe in Abhängigkeit von der Materialstärke;
• Automatische Schnittlängenbestimmung;
• Schnelles Werkzeugwechselsystem;
• Der programmierbare Vorschub ist mit zwei Gruppen von Doppelgreifern ausgestattet, die sich links und rechts bewegen, einem Standardgreifer und fünf pneumatischen Zweifingergreifern;
• Servogesteuertes Heben/Senken der Hauptsäge.

Konstruktionsvorteile

Nutfunktion. Das Hauptsägeblatt wird von einem Servoantrieb angehoben, was eine hohe Schnitthöhengenauigkeit ermöglicht.

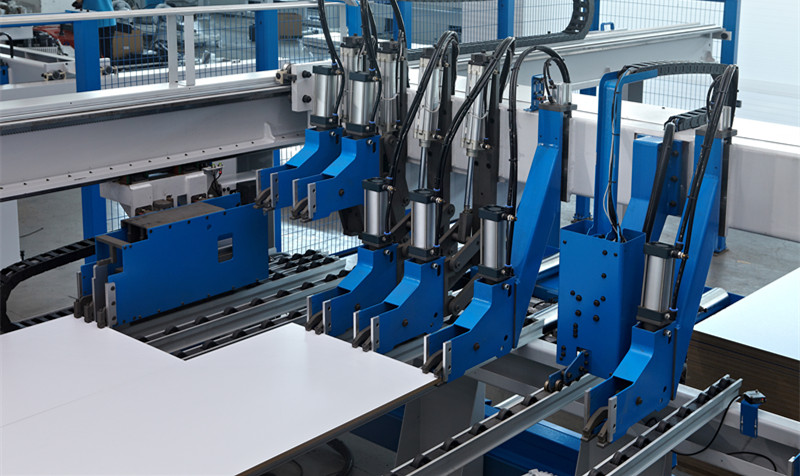

Zwei unabhängige Vorschubvorrichtungen für Platten unterschiedlicher Länge verbessern die Schnittleistung für verschiedene Größen.

Die Maschine kann zwei Werkstücke unterschiedlicher Größe gleichzeitig bearbeiten.

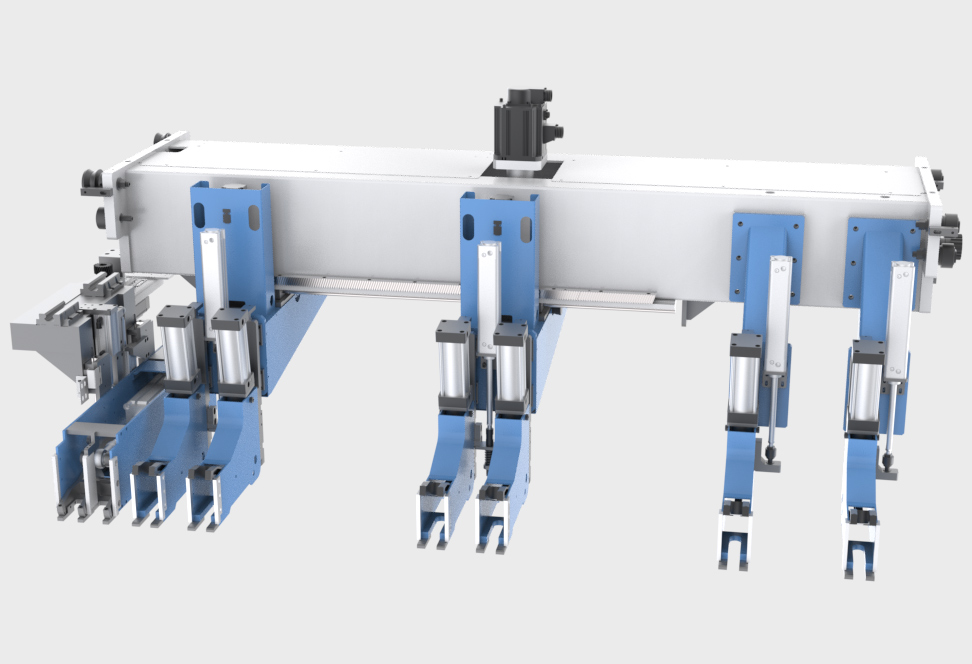

Zwei linke Greifer bewegen sich parallel zur Schnittlinie, um Beschädigungen an den Werkstückkanten zu vermeiden und Werkstücke unterschiedlicher Breite sicher zu fixieren. Die programmierbare Vorschubvorrichtung ist mit zwei Gruppen von Doppelgreifern ausgestattet, die sich links und rechts bewegen, einem Standard-Vorschubgreifer und fünf pneumatischen Zweifingergreifern, die eine zuverlässige Fixierung des Werkstückpakets gewährleisten. Die Greifer fixieren sowohl Materialpakete mit einer Dicke von bis zu 120 mm als auch einzelne Platten sicher.

Das Maschinenbett wurde unter Berücksichtigung von CAD-Programmen konstruiert, in denen die maximal zulässigen Belastungen und Anforderungen an die Maschinenkonstruktion berechnet und simuliert wurden. Der geschweißte Rahmen wird spannungsfrei vergütet und anschließend auf einer 5-Achs-Metallbearbeitungsmaschine bearbeitet. Dabei werden alle Flächen und Bohrungen für die Montage von Bauteilen und Baugruppen gefräst.

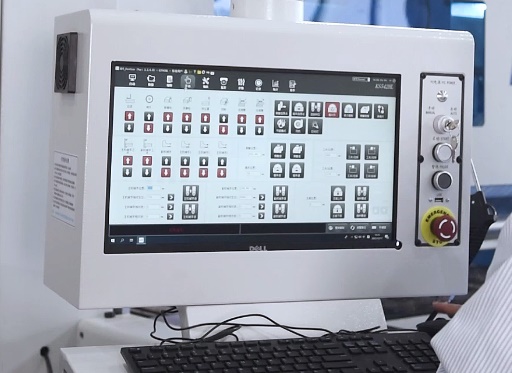

Ein Industrie-PC mit Windows 10 gewährleistet den zuverlässigen Betrieb der CNC-Anlage.

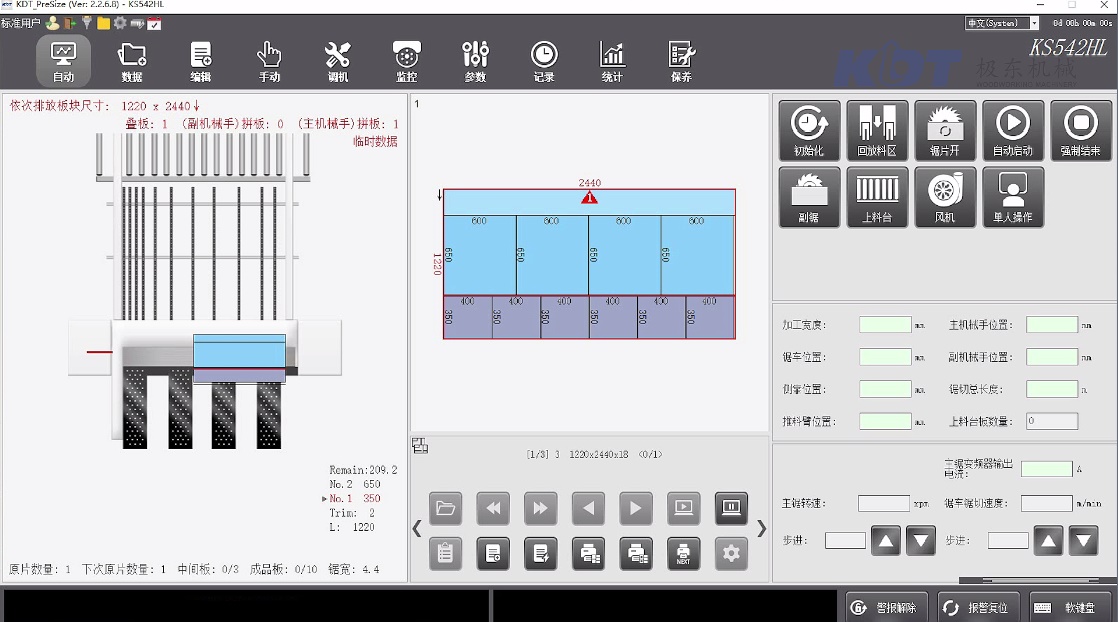

Visualisierung der Schnittfolge und schematische Schnittkarte.

Kompatibilität mit allen gängigen Programmen zur Optimierung von Schnittkarten und zum Drucken von Etiketten.

Längshebel zum Ein- und Ausschalten des Schneidzyklus.

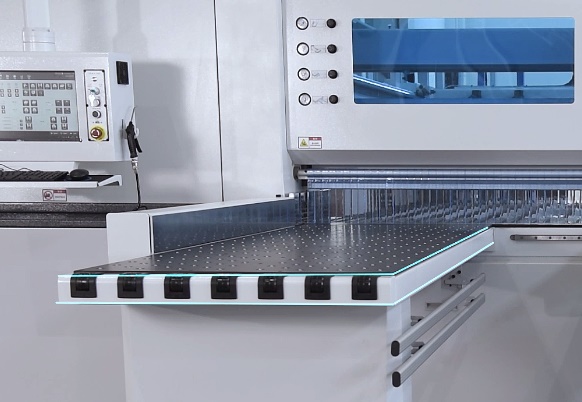

Der Hauptarbeitstisch wurde auf 2200 x 800 mm vergrößert.

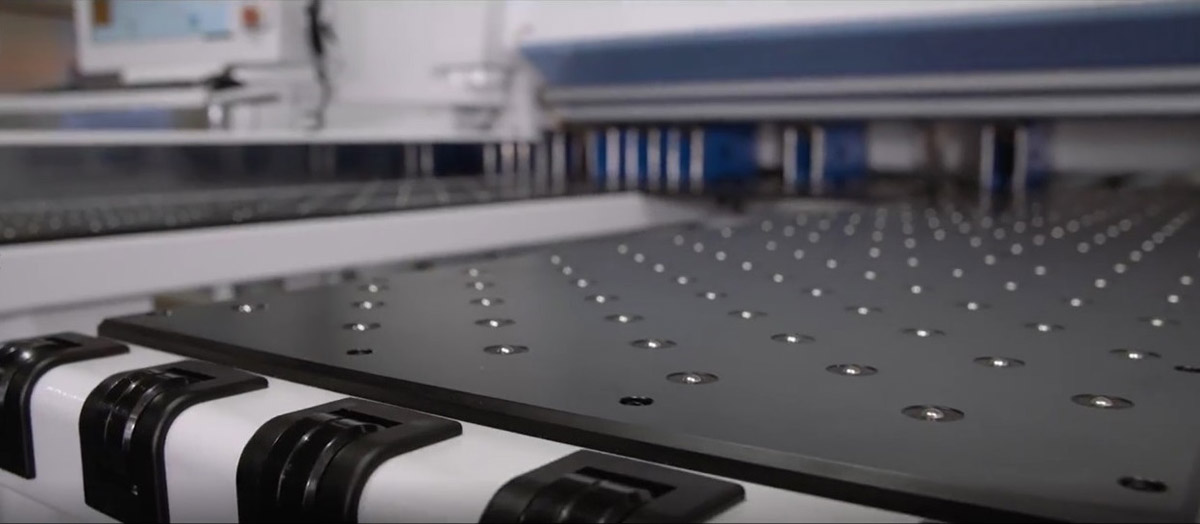

Vier Arbeitstische mit Luftkissen ermöglichen dem Bediener das mühelose Positionieren von Materialpaketen und das Entnehmen der fertigen Teile.

Der Schneidbereich ist mit Tischen aus polierten Stahlplatten mit Luftkissen ausgestattet. Dies erleichtert die Bearbeitung kleiner Teile erheblich und schützt sie vor Beschädigungen.

Separate Motoren für Haupt- und Vorritzsäge. Schneller und bequemer Sägeblattwechsel (patentiert von KDT).

Automatische Höhenverstellung der Hauptsäge und des Spannbalkens entsprechend der Schnitthöhe.

Die Spannbalkenkraft wird vom System geregelt und ist auf die Dicke bzw. Höhe des Schnittguts abgestimmt. Ausgestattet mit einem Verletzungsschutzsystem.

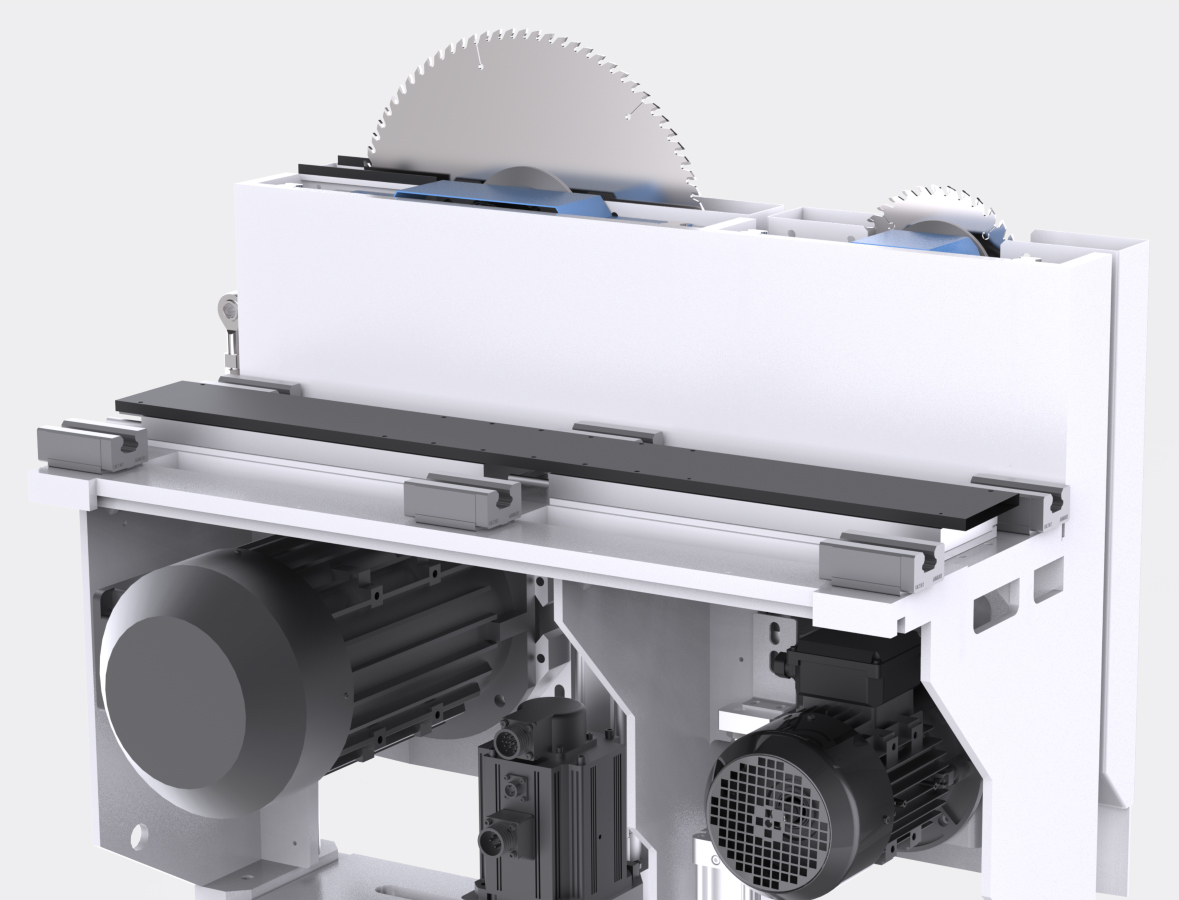

Die Maschine verfügt über einen innovativen Sägewagen mit Magnetschwebetechnik und Linearmotor. Der Sägewagen zeichnet sich durch hohe Steifigkeit, hohe Genauigkeit bis zu ±0,1 mm und einen hohen Staubschutz der Linearführung aus. Das Sägen erfolgt präziser und stabiler, geräuscharm, vibrationsarm und mit hoher Geschwindigkeit. Die maximale Geschwindigkeit beträgt 200 m/min.

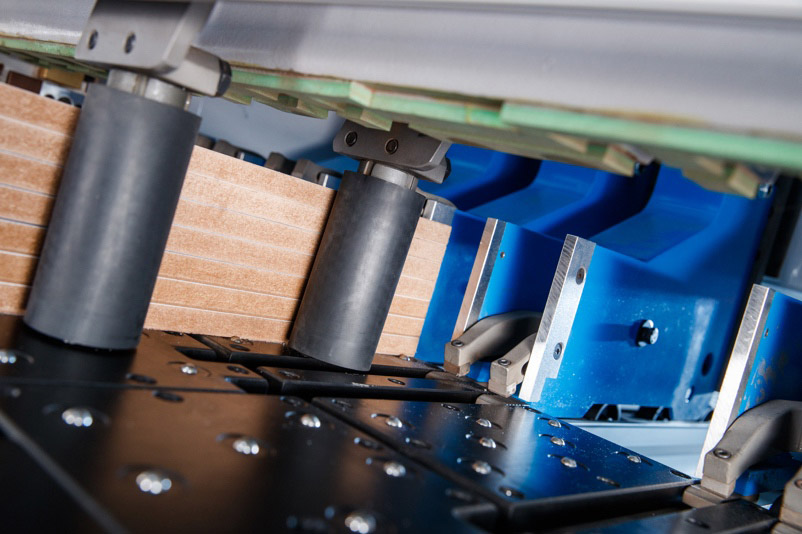

Seitliche Anschläge positionieren schmale Werkstücke präzise entlang der Seitenanschlaglinie beim Zuschnitt.

Die spezielle Konstruktion der Greifer verhindert Beschädigungen des Materials beim Fixieren und Bewegen.

Ein flexibler und robuster Kabelkanal gewährleistet die stabile und schnelle Bewegung des Schiebers mit pneumatischen Greifern.

Die elektrischen Komponenten entsprechen den EU-Normen.

Mindestwerkstückgröße: 34 x 45 mm.
