CNC-Bohr- und Fräszentrum KD-612G mit C-Achse

  • Fräsbearbeitung mit C-Achse
  • Zweistufiges Werkzeugwechselsystem mit 10 Positionen für die obere rechte Fräseinheit.
  • Werkzeugwechsel für 2 Aggregate an der oberen linken Fräseinheit.
  • 2 Bohrgruppen mit: 10 horizontalen Spindeln und 23 vertikalen Spindeln (14 oben, 9 unten).
  • 4 Frässpindeln mit 9 kW + 5,5 kW (oben) und 2×3,5 kW (unten).
  • Werkstücklänge: 70–2800 mm
  • Werkstückbreite: 35–1200 mm
  • Verfahrgeschwindigkeit X/Y/Z: 140/90/50 m/min
  • Späneabfuhrförderer
  • Hinterer Auslauf-/Abtransportförderer
  • Bearbeitung von zwei Werkstücken gleichzeitig
Hinweis
Technische Spezifikationen und Ausführung des Produkts können vom Hersteller ohne vorherige Ankündigung geändert werden.

Einsatzbereich

Das CNC-Bohr- und Fräszentrum KD-612G mit zwei Bohrgruppen oben und unten für die Bearbeitung von sechs Seiten (Werkstückgröße bis 1200 × 2800 mm), zwei oberen Frässpindeln mit C-Achse sowie zwei unteren Frässpindeln, einer zweistufigen linearen Werkzeugwechseleinheit mit 10 Positionen für die rechte obere Frässpindel und einer linearen Werkzeugwechseleinheit für 2 Aggregate für die linke obere Frässpindel mit C-Achse, ist für das hochpräzise Bohren von Durchgangs- und Sacklöchern in Stirn- und Flächenbereichen von Möbelplatten konzipiert. Der Bearbeitungsprozess ermöglicht die Ausführung sämtlicher Dübel- und Beschlagbilder in einem einzigen Durchlauf des Werkstücks. Es handelt sich um eine moderne Maschine, die mit fortschrittlichen Technologien ausgestattet ist.

Schema der Bohrgruppen

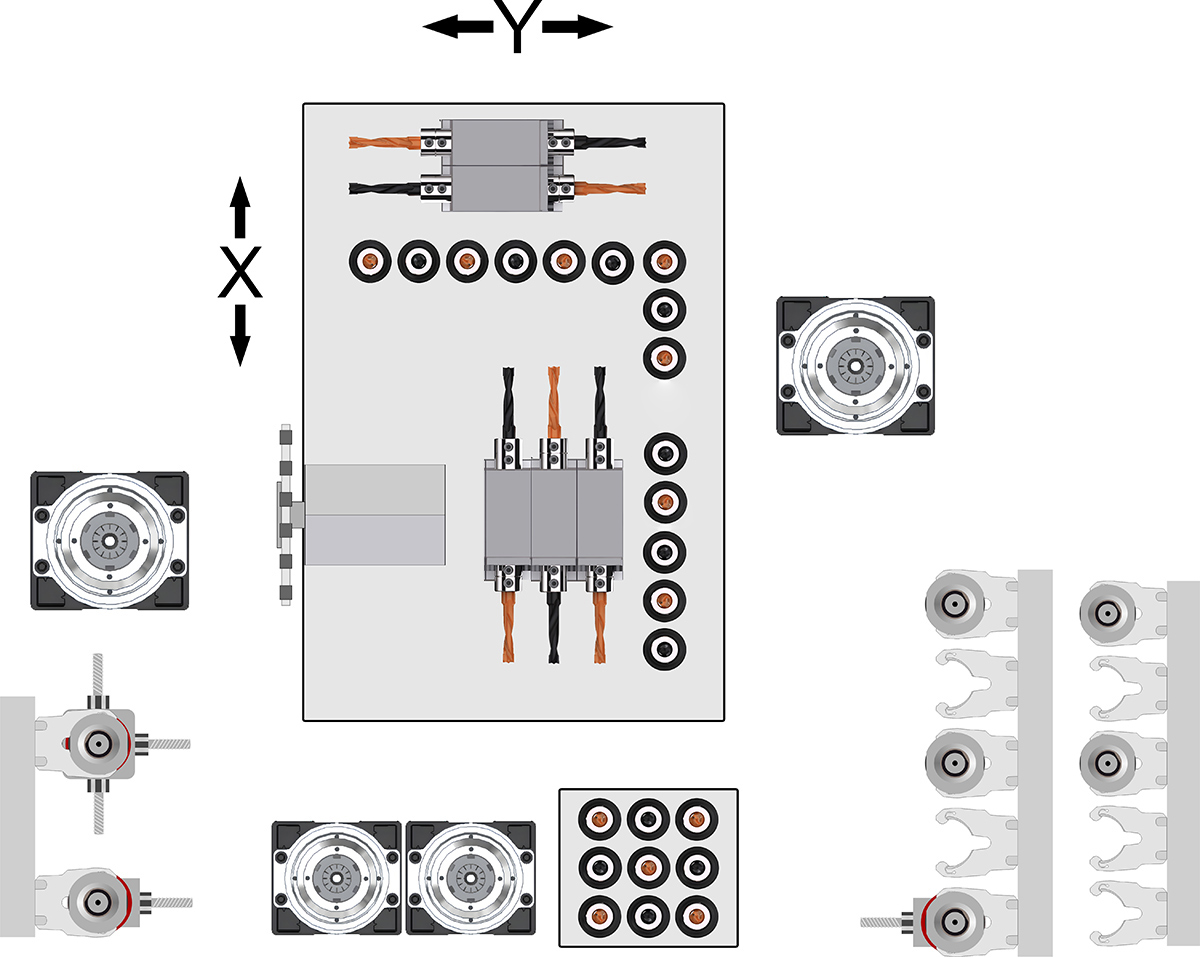

Bohrkopfdiagramm KDT KD-612G

Besondere Merkmale

  • Zwei Bohr-/Fräsgruppen oben und unten;
  • Zwei obere Fräseinheiten mit 9 kW und 5,5 kW sowie zwei untere Fräseinheiten mit jeweils 3,5 kW;
  • Multifunktionale schwenkbare C-Achse für die linke obere Fräseinheit;
  • Zweistufiger linearer Werkzeugwechsler mit 10 Positionen für die rechte obere Fräseinheit;
  • Linearer Werkzeugwechsler für 2 Aggregate für die linke obere Fräseinheit;
  • Hohe Bearbeitungsgeschwindigkeit: 140/90/50 m/min;
  • Bearbeitung von 6 Seiten;
  • Werkzeugkalibriersensor für die rechte obere Frässpindel;
  • Dübelbearbeitung von Kleinteilen ab 70 × 35 mm;
  • Förderband zur Entfernung von Werkstückresten und Spänen;
  • Automatische Schmierung der Linearführungen in den Achsen X und Y;
  • Visualisierung der Bearbeitung einer beidseitigen Dübelkarte;
  • Paketbohrmodus wird unterstützt;
  • Möglichkeit der Arbeit mit Optimierungsprogrammen und Dübelkarten sowie Etikettendruck;
  • Scanner zum Einlesen der Dübelkarte per Barcode.

Arten der Bearbeitungsaggregate

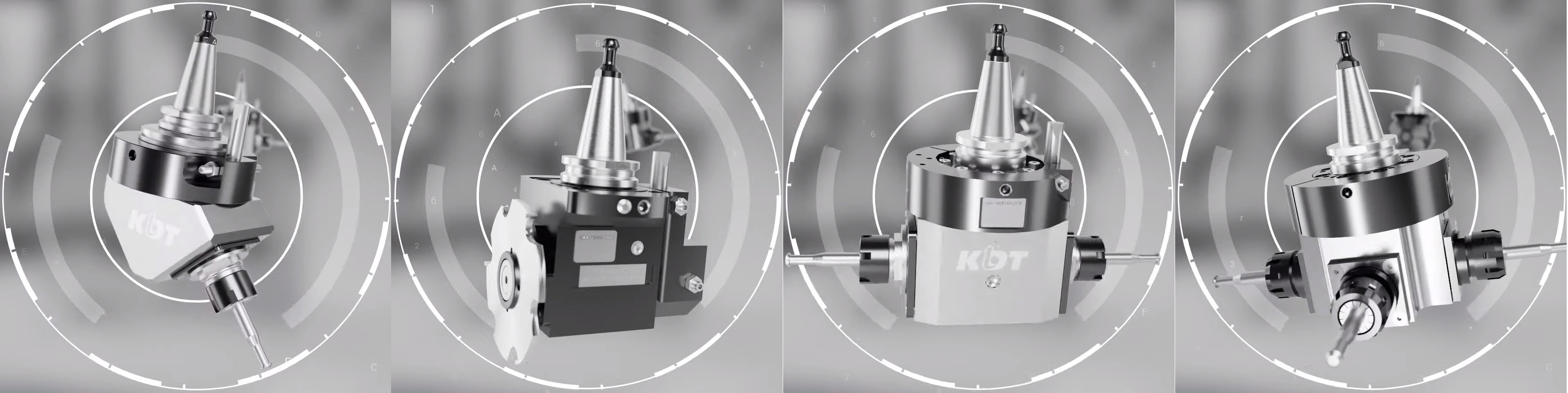

Aggregatetypen

Bearbeitungen mit der oberen Fräseinheit

Fräsen für LAMELLO-Verbinder

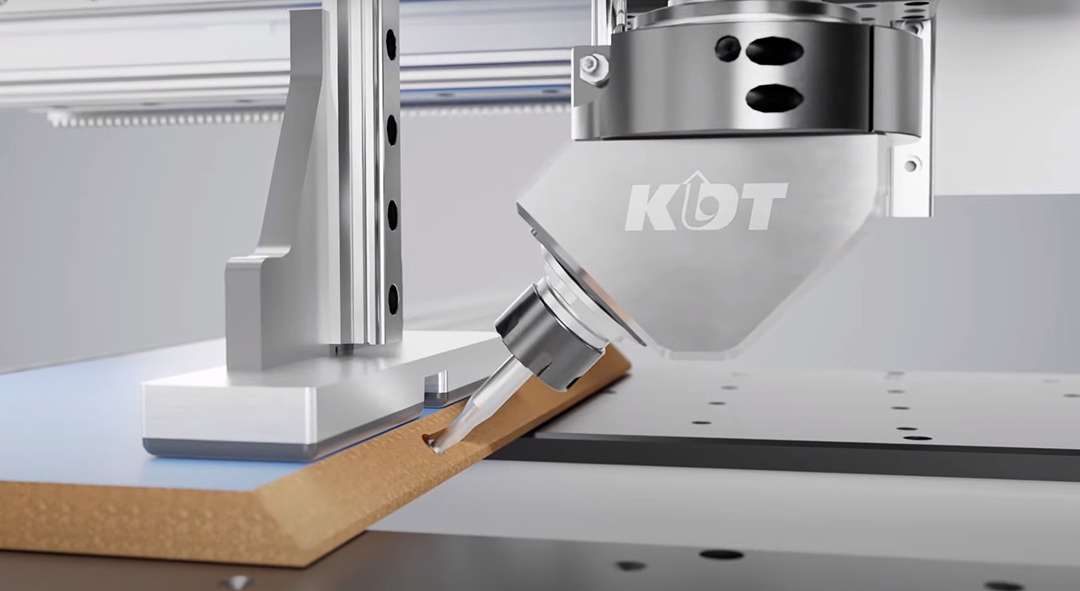

Lamello 45

Fräsen für Lamello-Verbinder

Fräsen für Lamello-Verbindung

Seitliches Fräsen

Seitliches Fräsen

Fräsen für Kleiderschrankprofile

Fräsen für Kleiderschrankprofil

Seitliches Nuten mit Sägeblatt

Seitliches Nuten

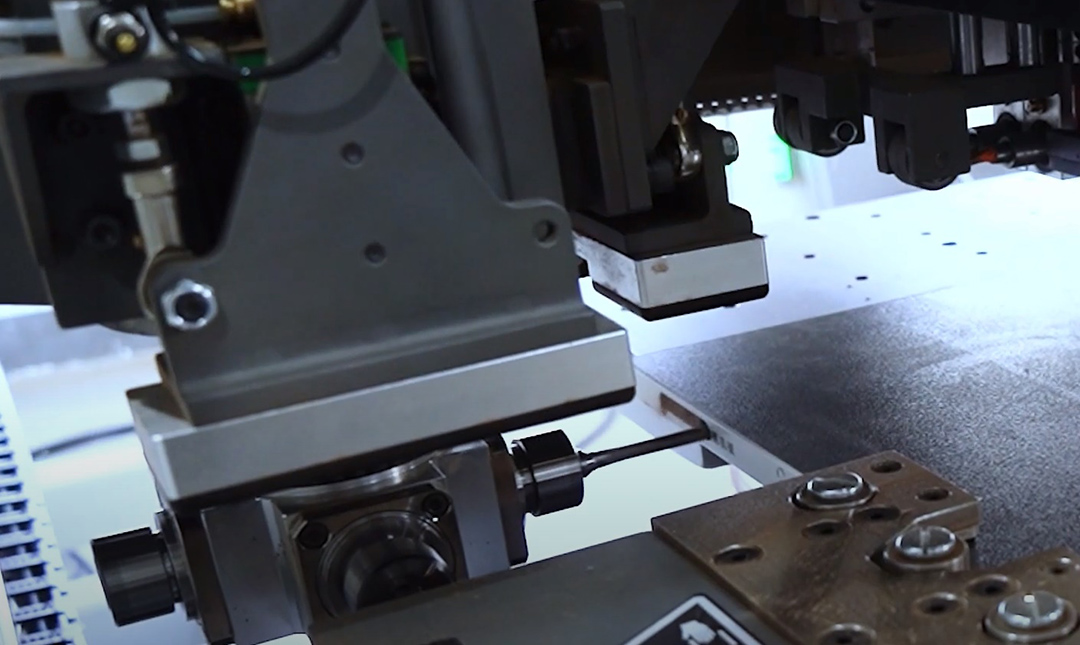

Fräsen für verdeckte Scharniere

Für verdeckte Scharniere

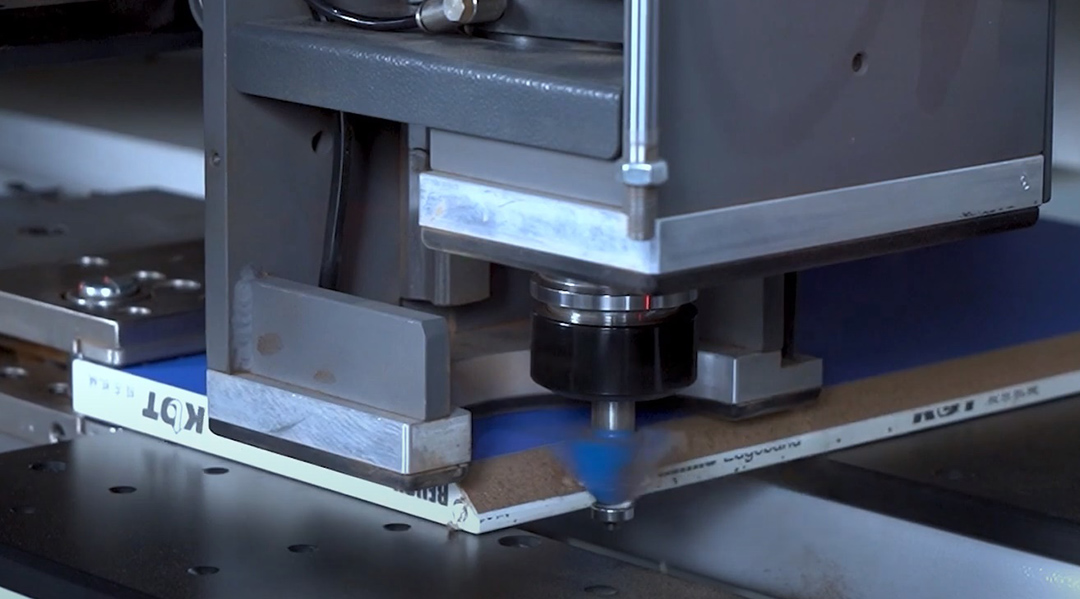

Fräsen von Werkstücken unter einem Winkel

Winkelfräsen

Konstruktive Vorteile

Bohrgruppe

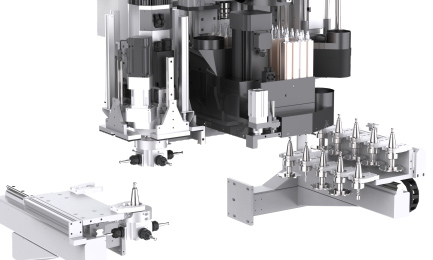

Bohren von 6 Seiten. Die Maschine ist mit 2 Bohraggregaten ausgestattet: 10 horizontale Spindeln, 23 vertikale Spindeln (14 oben, 9 unten). In der Standardausführung sind 2 obere Fräsaggregate mit 9 kW und 5,5 kW sowie zwei untere Fräsaggregate mit jeweils 3,5 kW installiert.
Fräsaggregat

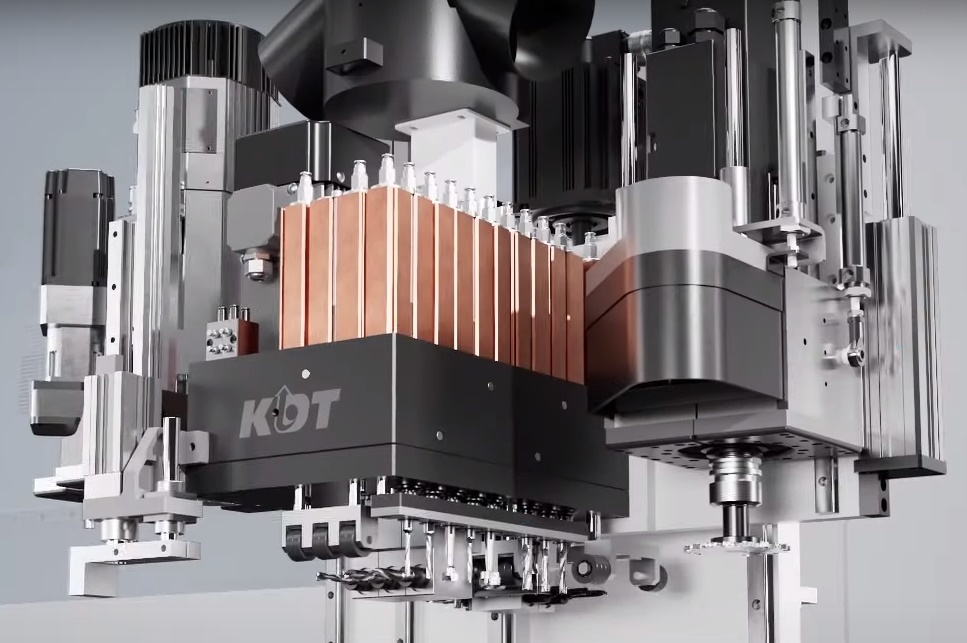

Die obere Bohr- und Fräsgruppe besteht aus 10 horizontalen Spindeln, 14 vertikalen Spindeln sowie zwei Frässpindeln mit 9 kW (mit der Möglichkeit der Bearbeitung über die C-Achse) und 5,5 kW. Dank der erhöhten Leistung bietet die obere Frässpindel die Möglichkeit, mit unterschiedlichen Werkzeugen zu arbeiten und verschiedene Bearbeitungsvorgänge auszuführen - Fräsen für LAMELLO-Verbinder, Fräsen unter 45°, Fräsen für Türbeschläge, seitliches Fräsen sowie Nutenfräsen.
Spezialaggregat

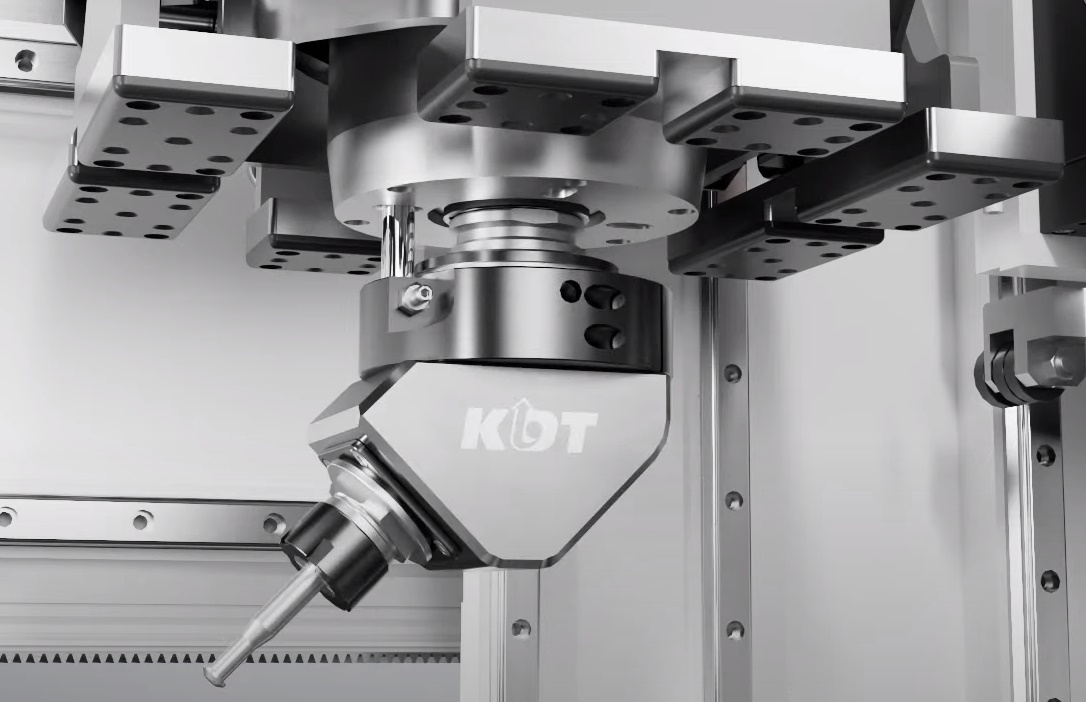

Die Unterstützung der multifunktionalen schwenkbaren C-Achse durch die obere linke Frässpindel ermöglicht den Einsatz vieler verschiedener Aggregate. Die 360°-Drehachse C macht ein Umrüsten der Aggregatpositionen überflüssig, sodass das Werkstück in einem einzigen Arbeitszyklus bearbeitet werden kann. Ein Magazin für zwei Aggregate beschleunigt zusätzlich den Bearbeitungsprozess. Und der Niederhalter mit Luftkissen gewährleistet eine hochwertige Bearbeitung des Werkstücks.
Linearer Aggregatwechsel der linken oberen Spindel
Die obere rechte Frässpindel ist mit einem zweistufigen linearen Werkzeugwechsler für 10 Positionen ausgestattet, was Zeit beim Wechsel zwischen verschiedenen Bearbeitungsarten spart und dank des Werkzeuglängen-Messsensors den vollautomatischen Betrieb ermöglicht.

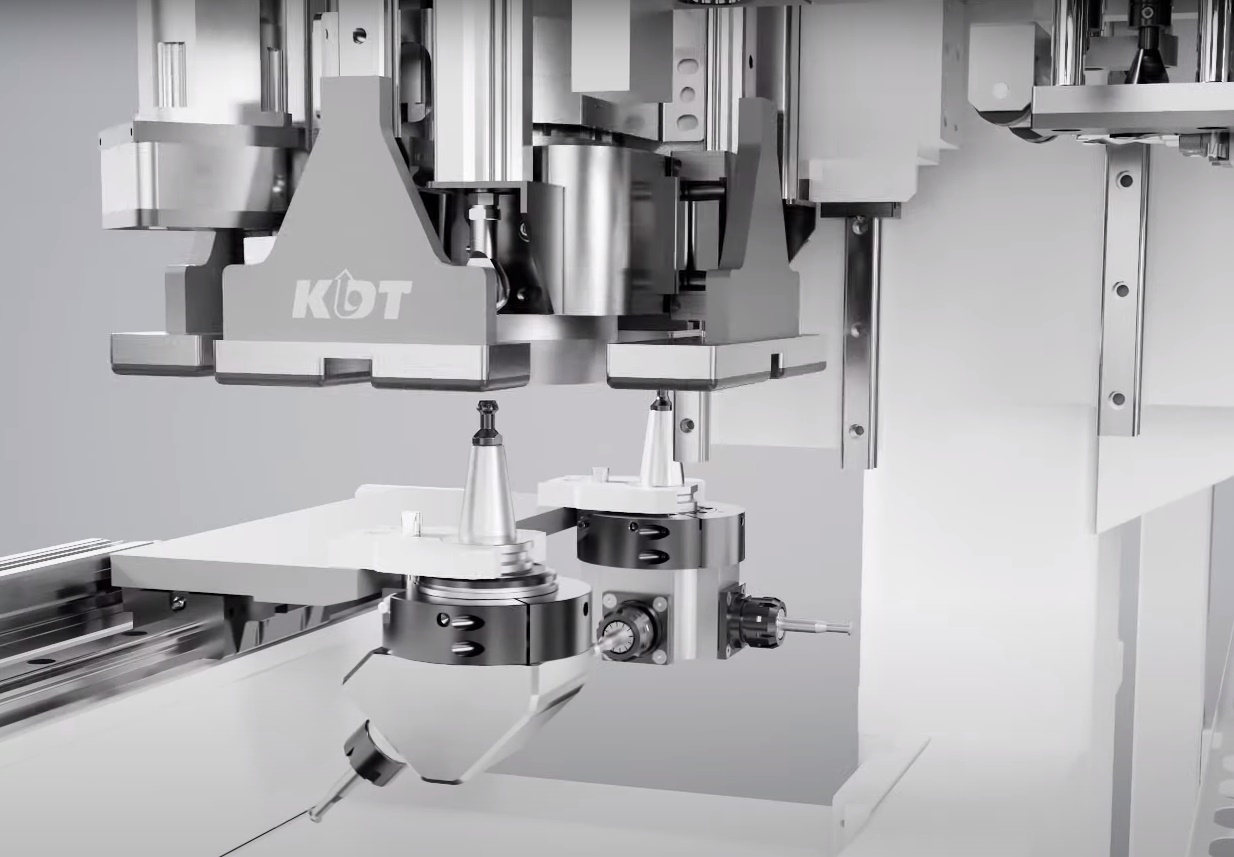

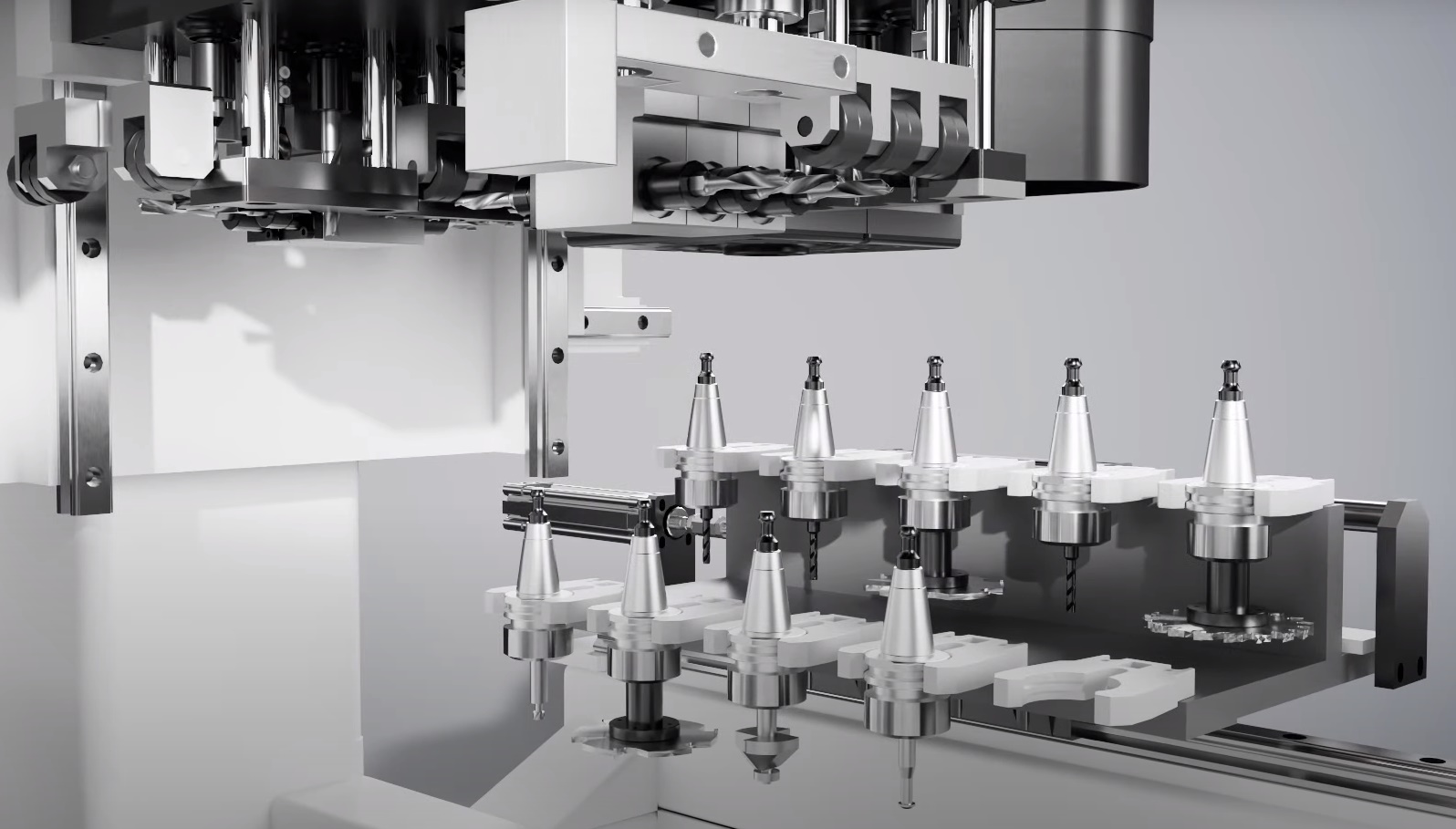

Linearer Werkzeugwechsel der rechten oberen Spindel
Die linke Frässpindel ist mit einem Werkzeugwechsler für 2 Aggregate ausgestattet, was Zeit spart und den Einsatz eines breiten Spektrums an Aggregaten ermöglicht.
Nutaggregat

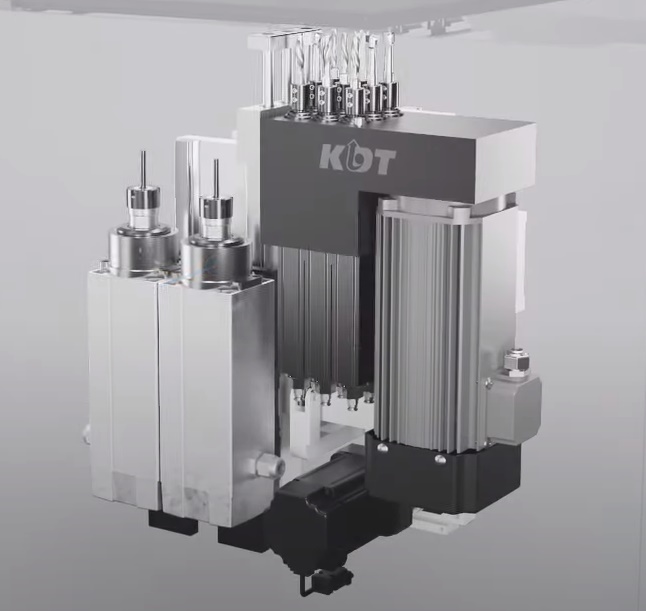

Die untere Bohr- und Fräsgruppe besteht aus 9 vertikalen Spindeln und 2 Frässpindeln mit jeweils 3,5 kW.
Automatische Werkstückspanner
Zwei automatische Spannvorrichtungen ermöglichen eine zuverlässige Fixierung des Werkstücks mit einer Länge von 70 mm bis 2800 mm und reduzieren die Anzahl der Umspannvorgänge während des Bohrens, wodurch die Arbeitszyklusgeschwindigkeit im Vergleich zu Maschinen mit nur einem Spanner erheblich erhöht wird. Die maximale Geschwindigkeit wurde auf 140 m/min gesteigert.
Starker vertikaler Spanner
Der obere Frässpindel ist mit einer kraftvollen vertikalen Spannvorrichtung mit zwei Spannplatten ausgestattet. Dies erhöht die Fräsgenauigkeit und verhindert Beschädigungen am Werkstück.
Paketbohrmodus
Der Stapelbohrmodus ermöglicht die Bearbeitung von zwei Werkstücken gleichzeitig anhand einer Spiegel-Bohrkarte.
Werkzeugkalibriersensor

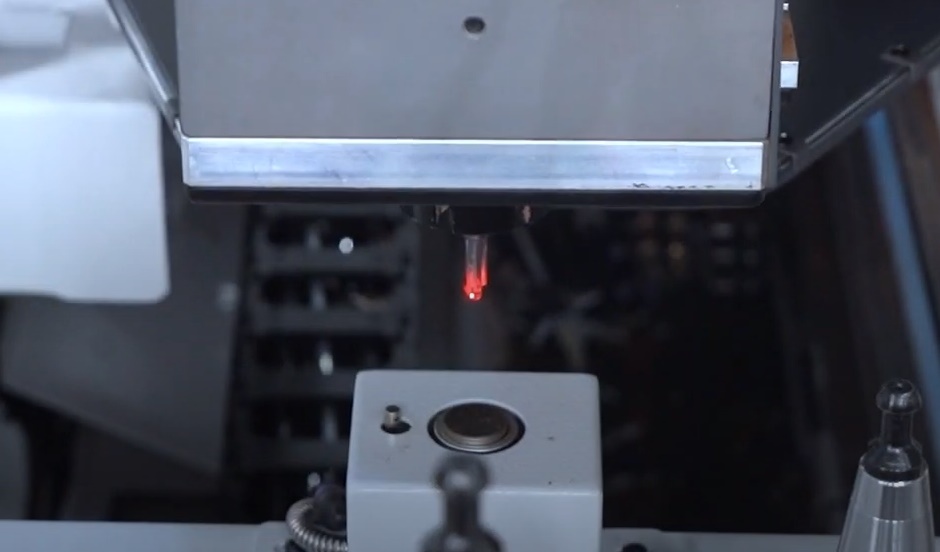

Der Werkzeuglängensensor minimiert die Zeit für die Kalibrierung und den Werkzeugwechsel.
Maschinenbedienpult
Das CAD/CAM-Bedienpanel mit der Möglichkeit zum Auslesen von Strichcodes erhöht die Produktivität der Maschine.
Strichcodescanner
Der Scanner zum Auslesen von Strichcodes ist in der Grundausstattung der Maschine enthalten.
Optimierungsprogramme
Die Maschine kann mit allen gängigen Programmen zur Optimierung von Bohrplänen sowie zum Drucken von Etiketten verwendet werden.
Massiver geschweißter Rahmen
Der Maschinenrahmen wurde unter Berücksichtigung von CAD-Programmen entwickelt, in denen die maximal zulässigen Belastungen und die Anforderungen an die Maschinenkonstruktion berechnet und modelliert wurden. Der geschweißte Rahmen wird anschließend einem Spannungsarmglühen unterzogen, um alle inneren Spannungen im Material zu beseitigen. Danach erfolgt die Bearbeitung auf einer fünfachsigen Metallbearbeitungsmaschine, wo alle Flächen und Bohrungen für die Montage von Baugruppen und Aggregaten gefräst werden.
Späneförderer

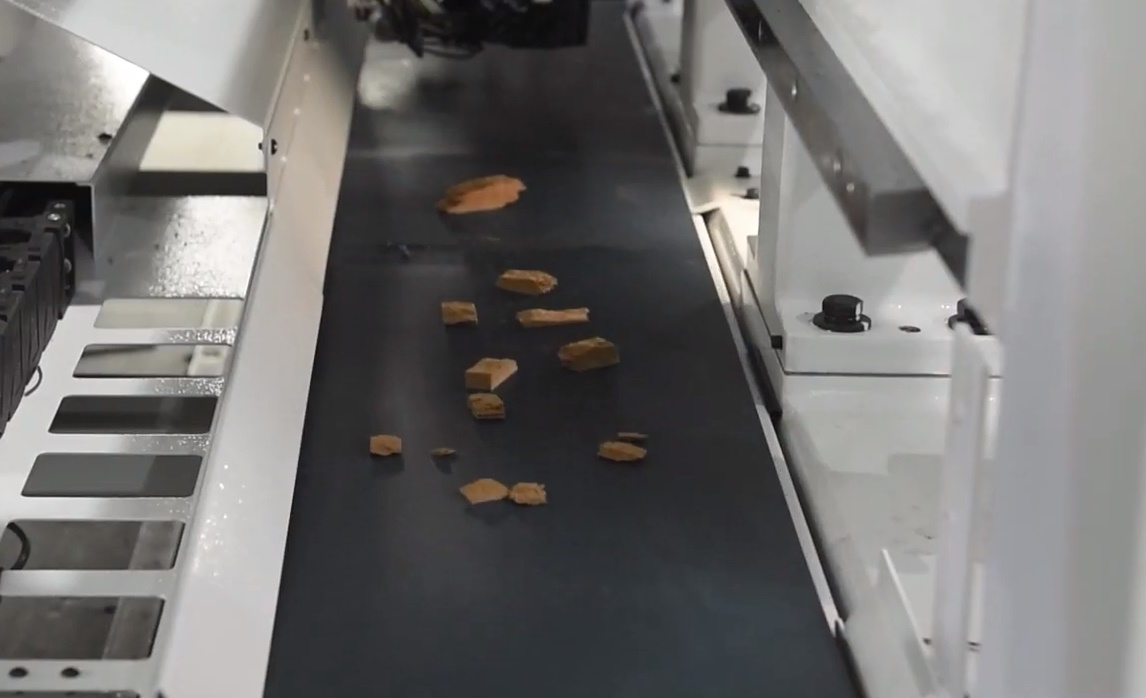

Die Maschine verfügt in der Basisausstattung über ein Förderband zur Entfernung von Spänen und kleinen Reststücken der Werkstücke.
Arbeitstische mit Luftkissen
Die Werkstücke lassen sich mühelos über den Tisch bewegen, da ein Luftstrom von einem speziellen Elektrolüfter durch Öffnungen in der Tischoberfläche geleitet wird. Dadurch wird das Risiko von Kratzern auf der Unterseite der Werkstücke ausgeschlossen.
Bewegliche Platten
Die beweglichen Platten im Bohrbereich ermöglichen das Durchfräsen von Werkstücken.
Bedienerschutz
Arbeitsschutz für den Bediener.
Entladetisch
Der Bereich für die fertigen Werkstücke ist mit einem Querverförderer ausgestattet, der über einen Sensor zur Werkstückerkennung verfügt.
Minimale Werkstückgröße
Die Mindestgröße der Werkstücke beträgt 70 × 35 mm, was die Bearbeitung von kleinformatigen Teilen ermöglicht.
Servoantrieb
Im Maschinen werden hochpräzise Servoantriebe von INVT eingesetzt, die eine hervorragende Genauigkeit und hohe Leistungsfähigkeit gewährleisten.
Schaltschrank
Der staub- und feuchtigkeitsgeschützte Schrank mit elektronischen Komponenten führender Weltmarken ist außerhalb des Bearbeitungsbereichs untergebracht, was die Lebensdauer der Elektronik verlängert und die Wartung erleichtert.

Vergleich

Wichtige technische Daten im Vergleich
CNC-Bohr- und Fräszentrum KD-610NH
CNC-Bohr- und Fräszentrum KD-610NH
CNC-Bohr- und Fräszentrum KD-610NHZ
CNC-Bohr- und Fräszentrum KD-610NHZ
CNC-Bohr- und Fräszentrum KD-612G mit C-Achse
CNC-Bohr- und Fräszentrum KD-612G mit C-Achse
CNC-Bohr- und Fräszentrum KD-612NH
CNC-Bohr- und Fräszentrum KD-612NH
CNC-Bohr- und Fräszentrum KD-612NHS
CNC-Bohr- und Fräszentrum KD-612NHS
CNC-Bohr- und Fräszentrum KD-612KHSA
CNC-Bohr- und Fräszentrum KD-612KHSA
CNC-Bohr- und Fräszentrum KD-612KHSZ
CNC-Bohr- und Fräszentrum KD-612KHSZ
CNC-Bohr- und Fräszentrum KD-612KHSZA
CNC-Bohr- und Fräszentrum KD-612KHSZA
CNC-Bohr- und Fräszentrum KD-612NHZ
CNC-Bohr- und Fräszentrum KD-612NHZ
CNC-Bohr- und Fräszentrum KD-812A
CNC-Bohr- und Fräszentrum KD-812A
CNC-Bohr- und Fräszentrum KD-812HA
CNC-Bohr- und Fräszentrum KD-812HA
CNC-Bohr- und Fräszentrum KD-812ZA
CNC-Bohr- und Fräszentrum KD-812ZA
CNC-Bohr- und Fräszentrum KD-868HA
CNC-Bohr- und Fräszentrum KD-868HA
Werkstücklänge, mm
70-2800 70-2800 70-2800 70-2800 70-2800 250-2800 70-2800 250-2800 70-2800 250-2800 250-2800 250-2800 250-2800
Werkstückbreite, mm
35-1000 35-1000 35-1200 35-1200 35-1200 50-1200 35-1200 50-1200 35-1200 Linker Arbeitsbereich (50–1220), rechter Arbeitsbereich (50–800) Linker Arbeitsbereich (50-1220), rechter Arbeitsbereich (50-800) Linker Arbeitsbereich (50-1220), rechter Arbeitsbereich (50-800) Linker Arbeitsbereich (50-650), rechter Arbeitsbereich (50-800)
Werkstückdicke, mm
9-60 9-60 9-60 9-60 9-60 9-60 9-60 9-60 9-60 9-60 9-60 9-60 9-60
Bewegungsgeschwindigkeit der Werkstückgreifer (X), m/min
140 140 140 140 140 140 140 140 140 140 140 140 140
Maximale Geschwindigkeit entlang der Achse (Y), m/min
90 90 90 90 90 90 90 90 90 90 90 90 90
Maximale Geschwindigkeit entlang der Achse (Z), m/min
50 50 50 50 50 50 50 50 50 50 50 50 50
Anzahl der Bohrgruppen, Stück
2 2 2 2 3 3 3 3 2 6 (3 auf jedem Tisch) 6 (3 auf jedem Tisch) 6 (3 auf jedem Tisch) 6 (3 auf jedem Tisch)
Anzahl der vertikalen Spindeln (obere Gruppe), Stück
13 13 14 13 26 26 26 26 13 64 52 64 52
Anzahl der vertikalen Spindeln (untere Gruppe), Stück
9 9 9 9 9 9 9 9 9 18 18 18 18
Anzahl der horizontalen Spindeln, Stück
10 10 10 10 16 12 12 12 10 24 24 24 24
Fräseinheit, kW
1*5,5 und 1*3,5 1*5,5 und 1*3,5 9 + 5,5 (oben) und 2 x 3,5 (unten) 1x5,5 + 1x3,5 1x5,5 + 1x3,5 1x5,5 + 1x3,5 1*5,5 und 1*3,5 1x5,5 + 1x3,5 1*5,5 und 1*3,5 2x5,5 + 2x3,5 2x5,5 + 2x3,5 2x5,5 + 2x3,5 2x5,5 + 2x3,5
Durchmesser des Ansaugrohrs, mm
1x100 + 1x200 1x100 + 1x200 1x100 + 1x150 + 1x200 1x150 + 1x200 2x100 + 2x200 2x100 + 2x200 2x100 + 2x200 2x100 + 2x200 2x100 + 1x200 4x200 + 2x100 4x200 + 2x100 4x200 + 2x150 4x200 + 2x100
Maschinenabmessungen (L x B x H), mm
5270 x 2280 x 2190 5270 x 2660 x 2190 6040 x 3300 x 2190 5894x2620x2044 6040 x 3140 x 2190 7100 x 2855 x 2190 6040 x 3140 x 2190 7100 x 2855 x 2190 6040 x 2954 x 2190 7100 x 4920 x 2190 7100 x 4920 x 2190 7100 x 5230 x 2260 7100x4300x2190
Gewicht, kg
3200 3200 3300 3700 4000 4000 3200 4000 3200 7200 7200 7200 7000
Volle Leistung, kW
21,9 21,9 36,27 22,65 28,2 30,1 28.22 30,1 23 59,5 59,5 59,5 59,5
Betriebsdruck, MPa
0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Werkzeugwechsel
linear mit 5 Positionen Zweiebenen-Linearmagazin mit 10 Werkzeugpositionen + 2 Positionen für Aggregate linear mit 5 Positionen linear mit 5 Positionen Linear mit 5 Positionen für das Fräswerkzeug (für jeden Arbeitsbereich) + 1 Position für die Einheit (linker Arbeitsbereich)
Details Details Details Details Details Details Details Details Details Details Details Details Details
Technische Daten des CNC-Bohr- und Fräszentrums
Werkstücklänge, mm 70-2800
Werkstückbreite, mm 35-1200
Werkstückdicke, mm 9-60
Bewegungsgeschwindigkeit der Werkstückgreifer (X), m/min 140
Maximale Geschwindigkeit entlang der Achse (Y), m/min 90
Maximale Geschwindigkeit entlang der Achse (Z), m/min 50
Anzahl der Bohrgruppen, Stück 2
Anzahl der vertikalen Spindeln (obere Gruppe), Stück 14
Anzahl der vertikalen Spindeln (untere Gruppe), Stück 9
Anzahl der horizontalen Spindeln, Stück 10
Fräseinheit, kW 9 + 5,5 (oben) und 2 x 3,5 (unten)
Werkzeugwechsel Zweiebenen-Linearmagazin mit 10 Werkzeugpositionen + 2 Positionen für Aggregate
Durchmesser des Ansaugrohrs, mm 1x100 + 1x150 + 1x200
Volle Leistung, kW 36,27
Betriebsdruck, MPa 0,6
Maschinenabmessungen (L x B x H), mm 6040 x 3300 x 2190
Gewicht, kg 3300
