CNC-Bohr- und Fräszentrum KD-612THZA

Einsatzbereich

Das CNC-Bohr- und Fräszentrum KD-612THZA mit vier Bohreinheiten (2 oberen und 2 unteren) für die 6-seitige Bearbeitung, einem Nutsägeaggregat, zwei Frässpindeln und einem linearen 5-fach-Werkzeugwechsler ist für das hochpräzise Bohren von Durchgangs- und Sacklöchern an den Kanten und in den Flächen von Möbelplatten konzipiert. Es ermöglicht die Bearbeitung beliebiger Bohrbilder in nur einem Werkstückdurchlauf. Die Maschine ist mit zwei Fräseinheiten ausgestattet, die zur Herstellung gerader Nuten, beispielsweise für Rückwände oder Schubladenböden, sowie zur Profilbearbeitung dienen.

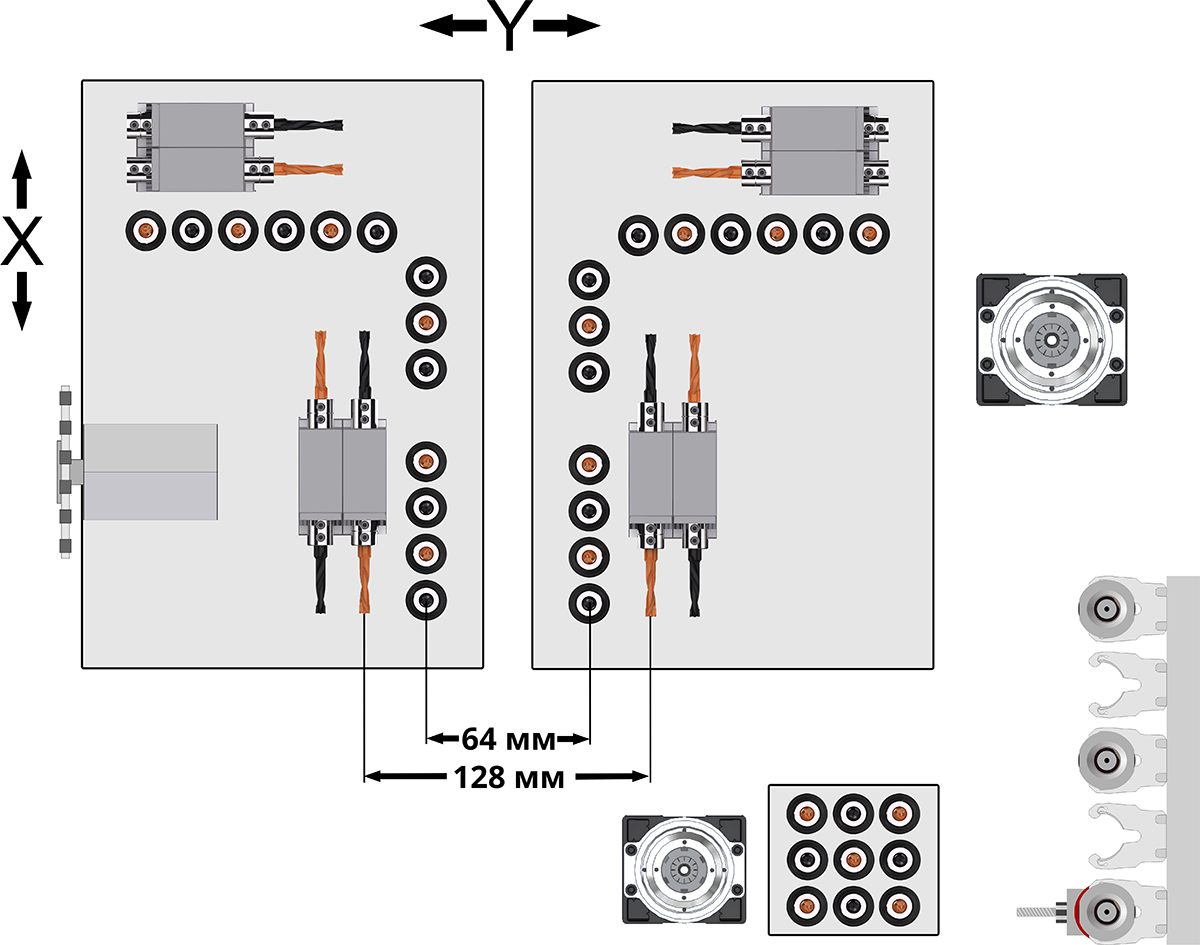

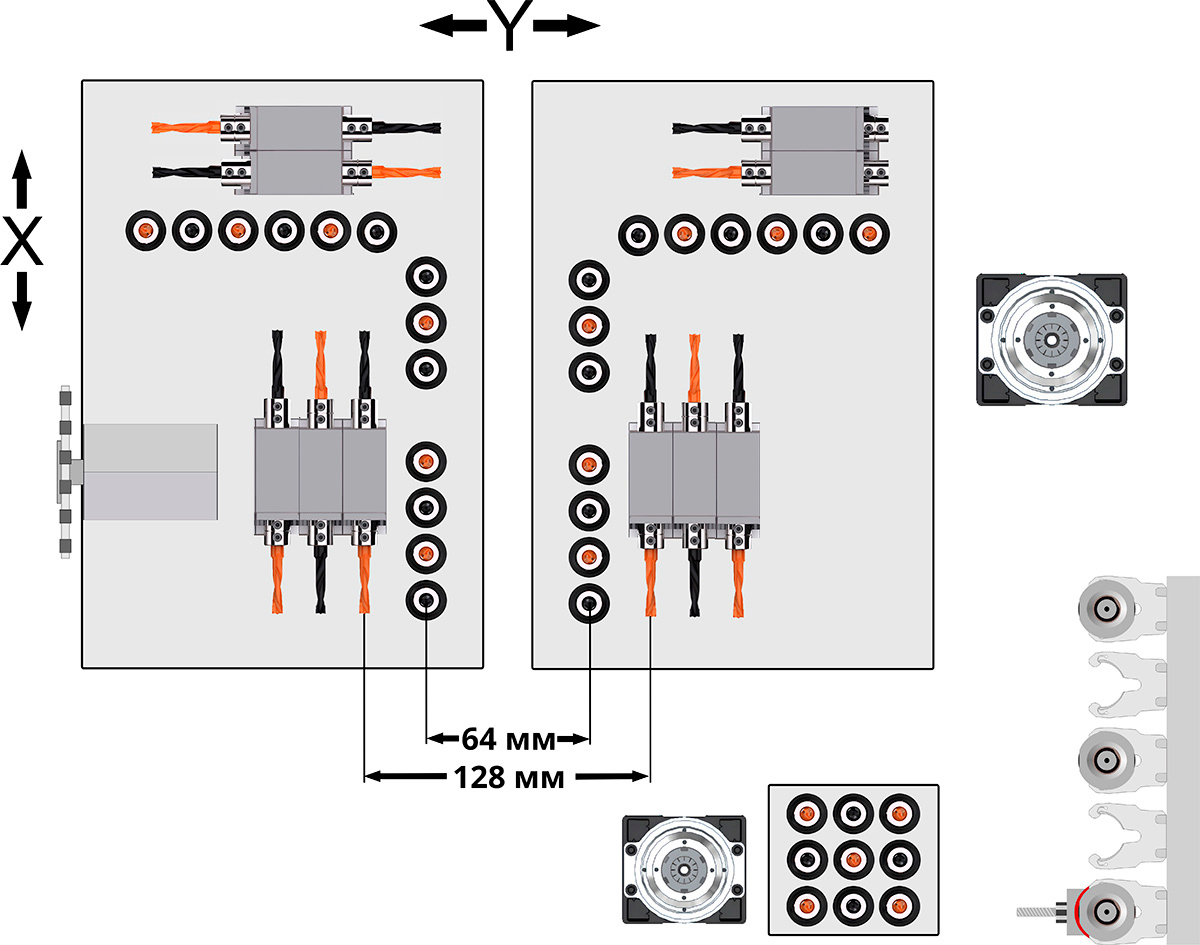

Schema der Bohrgruppen

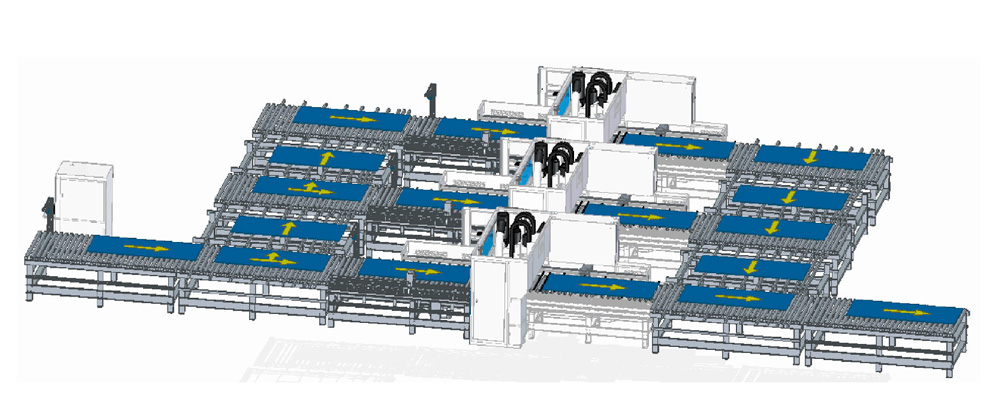

Betrieb als Teil einer automatischen Bohrlinie

Besondere Merkmale

• Machine-Vision-System zum Scannen von Barcodes und QR-Codes;
• Rollenförderer mit Werkstückpositioniersystem;
• Kompatibel mit Software zur Optimierung von Bohrbildern;
• Zwei Fräseinheiten in der Standardausstattung;
• Linearer 5-fach-Werkzeugwechsler für die obere Fräseinheit;
• Nutsägeaggregat – Sägeblatt 120 mm;
• Hohe Bearbeitungsgeschwindigkeit: 140/90/50 m/min;
• 6-seitige Bohrbearbeitung;
• Bearbeitung kleinformatiger Werkstücke ab 200x45 mm;
• Automatische Schmierung der Führungen der X- und Y-Achse;
• Visualisierung der Bearbeitung beidseitiger Bohrbilder;
• Automatischer Entladetisch.

Konstruktive Vorteile

Die Maschine ist mit einem Industrie-PC auf Windows-Basis ausgestattet. Das CAD/CAM-Bedienpult verfügt über eine Funktion zum Scannen von Barcodes, wodurch die Produktivität der Maschine gesteigert wird.

Auf dem Arbeitstisch ist ein intelligentes Machine-Vision-System zur Erkennung von Barcodes und QR-Codes installiert. Es scannt den Code automatisch und erkennt das erforderliche Bearbeitungsprogramm.

Die Maschine ist mit vier Bohreinheiten mit insgesamt 18 horizontalen und 44 vertikalen Bohrspindeln ausgestattet (26 oben und 18 unten). Zur Standardausstattung gehören zwei Fräseinheiten mit 5,5 kW und 3,5 kW.

Dank der 6-seitigen Bohrbearbeitung kann die Maschine ein Werkstück innerhalb eines einzigen Bearbeitungszyklus gleichzeitig von oben und unten bearbeiten.

Die Maschine verfügt über zwei Frässpindeln mit 5,5 kW und 3,5 kW und einer Drehzahl von 18000 U/min (oben und unten). Dank ihrer höheren Leistung kann die obere Frässpindel mit verschiedenen Werkzeugen arbeiten und unterschiedliche Bearbeitungen ausführen, darunter Fräsungen für LAMELLO-Verbinder, seitliches Fräsen und Nuten.

Das spezielle CNC-Bearbeitungsaggregat kann Säge-, Bohr- und Fräsbearbeitungen für verdeckte Beschläge, Griffe, Scharniere und andere Bauteile ausführen.

Die obere Frässpindel ist mit einem linearen 5-fach-Werkzeugwechsler ausgestattet, der die Umrüstzeit beim Wechsel zwischen verschiedenen Bearbeitungsoperationen verkürzt.

Nutsägeaggregat mit einem Sägeblattdurchmesser von 120 mm.

Zwei automatische Werkstückgreifer fixieren Werkstücke mit einer Länge von 200 bis 2800 mm zuverlässig und reduzieren die Anzahl der während des Bohrens erforderlichen Umspannvorgänge. Dadurch wird die Arbeitszyklusgeschwindigkeit im Vergleich zu Maschinen mit nur einem Greifer deutlich erhöht. Die maximale Geschwindigkeit wurde auf 140 m/min erhöht.

Die Mindestwerkstückgröße beträgt 200x45 mm und ermöglicht die Bohrbearbeitung kleinformatiger Werkstücke.

Die obere Frässpindel ist mit einer leistungsstarken vertikalen Niederhaltevorrichtung mit zwei Druckplatten ausgestattet. Diese erhöht die Fräsgenauigkeit und verhindert Beschädigungen am Werkstück.

Die Positionierung des Werkstücks erfolgt durch eine automatische seitliche Ausrichtvorrichtung. Nach dem Scannen des Barcodes fährt die seitliche Ausrichtvorrichtung entsprechend den Werkstückabmessungen so nah wie möglich an das Werkstück heran. Das Werkstück liegt am Nullanschlag der X-Achse an, während die seitliche Ausrichtvorrichtung es entlang der Y-Achse positioniert. Anschließend transportieren zwei pneumatische Werkstückgreifer das Werkstück zur weiteren Bearbeitung in den Arbeitsbereich der Maschine.

Die seitliche Ausrichtvorrichtung gewährleistet eine hohe Positioniergenauigkeit. Sie ist über zwei Führungswagen an einer Linearführung gelagert und wird von einem Servomotor angetrieben.

Verschiebbare Platten im Bohrbereich ermöglichen Durchfräsungen. Das einfache Verschieben der Werkstücke auf dem Tisch wird durch einen Luftstrom ermöglicht, der von einem speziellen elektrischen Gebläse durch Öffnungen in der Tischoberfläche zugeführt wird. Dadurch wird die Entstehung von Kratzern auf der Unterseite des Werkstücks verhindert.

Zur Standardausstattung der Maschine gehört ein Förderer zur Abfuhr von Spänen und kleinen Werkstückresten.

Kompatibel mit allen gängigen Softwarelösungen zur Optimierung von Bohrbildern.

Das Maschinengestell wurde mithilfe von CAD-Systemen entwickelt, um die maximal zulässigen Belastungen und die konstruktiven Anforderungen zu berechnen und zu simulieren. Das geschweißte Gestell wird spannungsarm geglüht, um innere Spannungen im Material zu beseitigen. Anschließend wird es auf einem 5-Achs-Bearbeitungszentrum für Metall bearbeitet, auf dem sämtliche Montageflächen und Bohrungen für die Installation der Maschinenaggregate und Komponenten präzise gefräst werden.

Der abgedichtete, staub- und feuchtigkeitsgeschützte Schaltschrank enthält elektronische Komponenten führender internationaler Hersteller und befindet sich außerhalb des Bearbeitungsbereichs. Dies verlängert die Lebensdauer der elektronischen Komponenten und ermöglicht einen bequemen Zugang für Wartungsarbeiten.
