CNC-Bohr- und Fräszentrum KD-612TH

Bestímmung

Das CNC-Bohr- und Fräszentrum KD-612TH verfügt über vier Bohreinheiten oben und unten für 6-seitiges Bohren, eine Zapfenschneidanlage (Werkstückgröße 1200 x 2800 mm) und zwei Frässpindeln. Es ist für hochpräzises Bohren von Durchgangs- und Sacklöchern in den Stirn- und Flächenflächen von Möbelplatten konzipiert und ermöglicht die Bearbeitung beliebiger Dübelmuster in einem Arbeitsgang. Die Maschine ist mit zwei Fräseinheiten zum Fräsen einfacher gerader Nuten, beispielsweise für Rückwände oder Schubladenböden, sowie zur Profilbearbeitung ausgestattet.

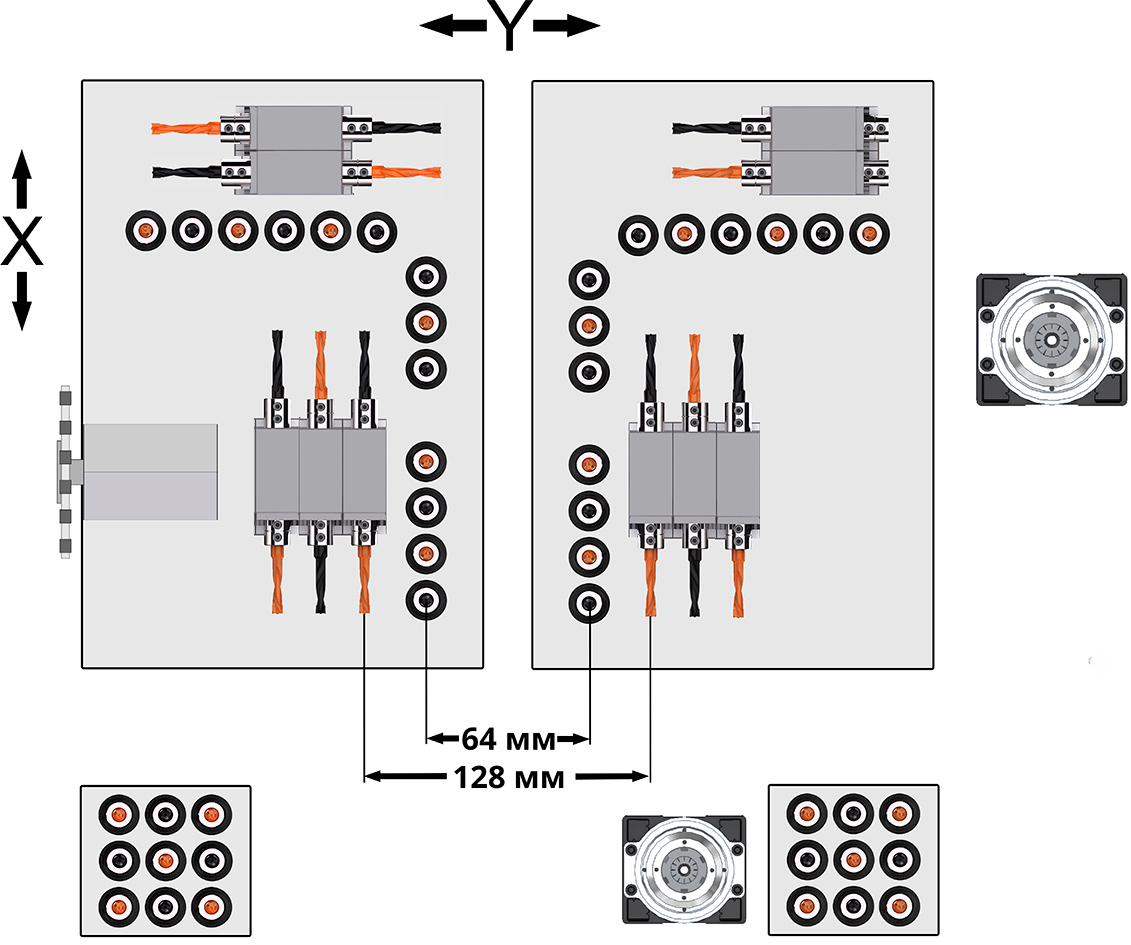

Diagramm der Bohrgruppen

Kennzeichnende Merkmale

• Möglichkeit der Arbeit mit Optimierungsprogrammen unter Verwendung additiver Abbildungen.
• Zwei Fräseinheiten serienmäßig.
• Hohe Bearbeitungsgeschwindigkeit: 140/90/50 m/min.
• Bohren von 6 Seiten.
• Passung von Kleinteilen ab 70x35 mm.
• Automatische Schmierung der X- und Y-Führungen.
• Visualisierung der Verarbeitung einer doppelseitigen additiven Karte.
• Doppelter Positionierungsmodus.
• Der Batch-Bohrmodus wird unterstützt.
• Scanner zum Einlesen von Additionskarten per Barcode.
• Die Maschine ist serienmäßig mit einem Späneabfuhrförderer ausgestattet.

Konstruktionsvorteile

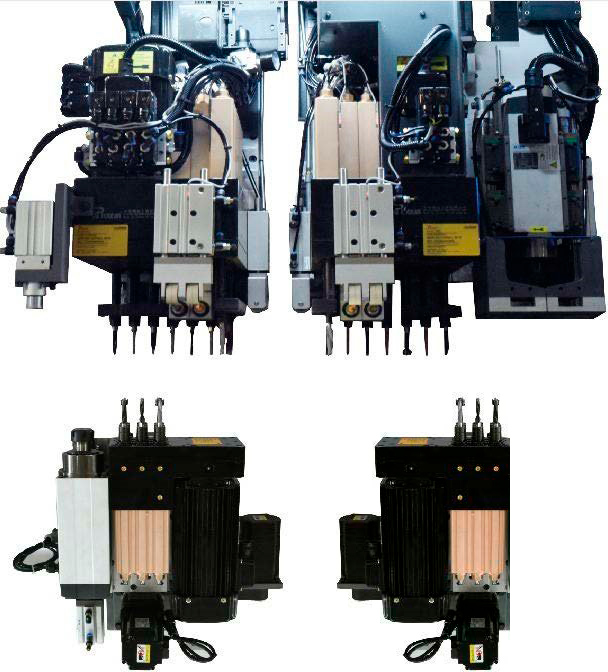

Die Maschine ist mit vier Bohreinheiten ausgestattet: 18 horizontalen und 44 vertikalen Spindeln (26 oben, 18 unten). Zwei Fräseinheiten (5,5 kW + 3,5 kW) sind serienmäßig verbaut.

Dank ihrer 6-seitigen Bohrfunktion kann die Maschine in einem einzigen Arbeitsgang zwei Paneele gleichzeitig bearbeiten, sowohl die Ober- als auch die Unterseite.

2 Frässpindeln 5,5 kW + 3,5 kW, 18000 U/min (oben und unten) zum Schneiden gerader und gekrümmter Nuten.

Nutenschneideinheit mit Säge (Scheibendurchmesser 120 mm).

Zwei automatische Spannvorrichtungen fixieren Werkstücke mit Längen von 70 mm bis 2800 mm sicher. Dadurch sind weniger Umpositionierungen beim Bohren erforderlich, was die Zyklusgeschwindigkeit im Vergleich zu Maschinen mit nur einer Spannvorrichtung deutlich erhöht. Die maximale Geschwindigkeit wurde auf 140 m/min gesteigert.

Die obere Frässpindel ist mit einer leistungsstarken Vertikalspannvorrichtung mit zwei Spannplatten ausgestattet. Dies erhöht die Fräsgenauigkeit und verhindert Beschädigungen am Werkstück.

Je nach Panelgröße wählt das System automatisch zwischen festem und beweglichem Positionierungsmodus, wodurch eine schnelle Panelzentrierung und eine höhere Verarbeitungseffizienz gewährleistet werden.

Batch-Bohrmodus – gleichzeitige Bearbeitung von zwei Teilen mit spiegelbildlichem Füllmuster.

CAD/CAM-Bedienfeld mit Barcode-Lesefunktion, was eine Steigerung der Maschinenproduktivität ermöglicht.

Ein Barcode-Scanner gehört zur Grundausstattung der Maschine.

Fähigkeit zur Arbeit mit allen gängigen Programmen zur additiven Kartenoptimierung.

Das Maschinenbett wurde mithilfe von CAD-Software konstruiert, die die maximal zulässigen Belastungen und Konstruktionsanforderungen berechnete und modellierte. Das geschweißte Bett wird angelassen, um alle inneren Spannungen im Material abzubauen, und anschließend auf einer Fünf-Achs-Metallbearbeitungsmaschine bearbeitet, wo alle Montageflächen und Bohrungen für Bauteile und Baugruppen gefräst werden.

Zur Grundausstattung der Maschine gehört ein Förderband zum Abtransport von Spänen und kleinen Werkstückresten.

Die Teile lassen sich dank eines Luftstroms, der von einem speziellen Ventilator durch Öffnungen in der Tischoberseite erzeugt wird, leicht über den Tisch bewegen. Dadurch werden Kratzer an der Unterseite der Teile vermieden.

Gleitplatten im Bohrbereich ermöglichen das Durchfräsen.

Schutz des Bedieners vor Verletzungen.

Der Fertigteileausgangsbereich mit Querförderband ist mit einem Werkstückerkennungssensor ausgestattet.

Die Mindestgröße des Werkstücks beträgt 70x35 mm, wodurch auch kleine Teile eingesetzt werden können.

Die Maschine verwendet hochpräzise INVT-Servoantriebe, die eine ausgezeichnete Genauigkeit und hohe Produktivität gewährleisten.

Außerhalb des Verarbeitungsbereichs befindet sich ein abgedichteter, staub- und feuchtigkeitsbeständiger Schrank mit elektronischen Bauteilen führender globaler Hersteller. Dies verlängert die Lebensdauer der elektronischen Bauteile und gewährleistet eine einfache Wartung.
